16S524：塑料排水检查井-井筒直径Φ700～Φ1000
- 图集编号
- 16S524
- 图集名称
- 塑料排水检查井-井筒直径Φ700～Φ1000
- 定价
- 49.00 元
- 开本
- 16 开
- 主编单位
- 上海市政交通设计研究院有限公司
内容简介
本图集为新编图集，按照最新版本规范《塑料排水检查井应用技术规程》CJJ/T 209-2013进行编制。图集为施工安装类图集，可用于指导设计、规范施工和安装，设计人员可直接选用，施工人员可按图施工。
图集适用于城镇排水系统，井径不大于1000mm、接入排水管道管径不大于600mm，长期水温在40℃以下，检修人员可下井操作的塑料排水检查井的设计和施工；适用于一般土质条件下的塑料排水检查井施工。当地基土为淤泥、淤泥质土、冲填土等软土地基时，应根据相关规范进行地基处理，达到本图集规定的设计条件和施工要求。对于湿陷性黄土、膨胀土、多年冻土地区的塑料检查井设计施工，应根据有关规范和规程另做处理；适用于抗震设防烈度为9度及9度以下地区。
主要内容包括：直壁检查井、收口检查井的井座、井筒、配件、井盖等部件的设计选用和施工。分别编制了塑料排水检查井的结构示意图；与管道的连接做法；井盖、基础及回填的施工图；各种部件的外形图及规格尺寸表；检查井力学计算例题等内容。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 塑料排水检查井结构示意图(一)直壁检查井 | 15 |
| 塑料排水检查井结构示意图(二)收口检查井 | 16 |
| 塑料排水检查井规格尺寸表 | 17 |

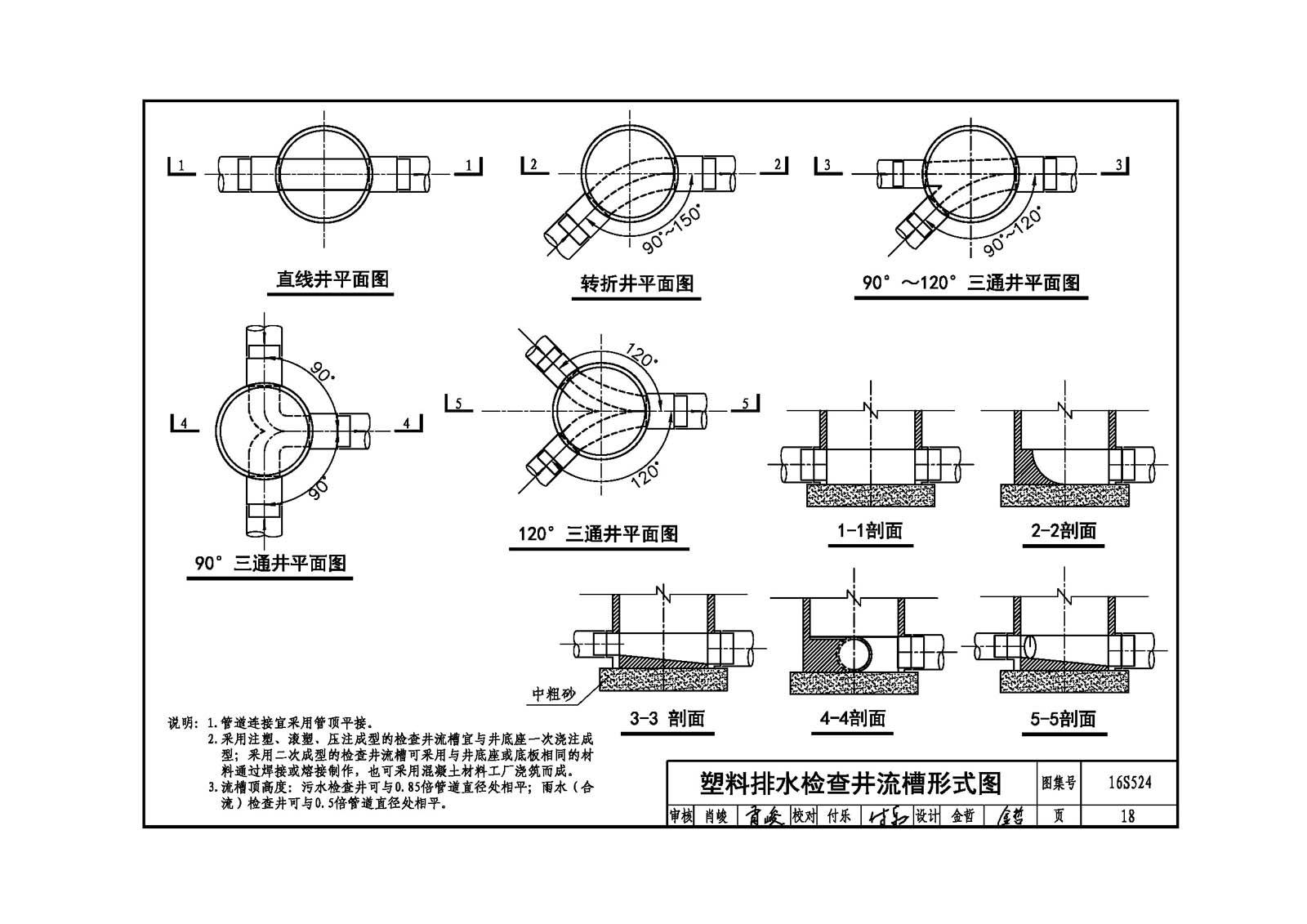

| 塑料排水检查井流槽形式图 | 18 |
| 直壁检查井井底座与井筒的连接 | 19 |
| 收口锥体与井底座、井筒的连接 | 21 |
| 检查井与管道的连接要求 | 22 |
| 检查井与PE缠绕结构壁管(A型)的连接 | 23 |
| 检查井与PE缠绕结构壁管(B型)的连接 | 24 |
| 检查井与PE双壁波纹管的连接 | 25 |
| 检查井与PVC_U加筋管的连接 | 26 |
| 检查井与PVC_U双层轴向中空壁管的连接 | 27 |
| 检查井与钢带增强聚乙烯螺旋波纹管的连接 | 28 |
| 检查井与双平壁钢塑复合缠绕管的连接 | 29 |
| 检查井基础 | 30 |
| 检查井井坑尺寸 | 31 |

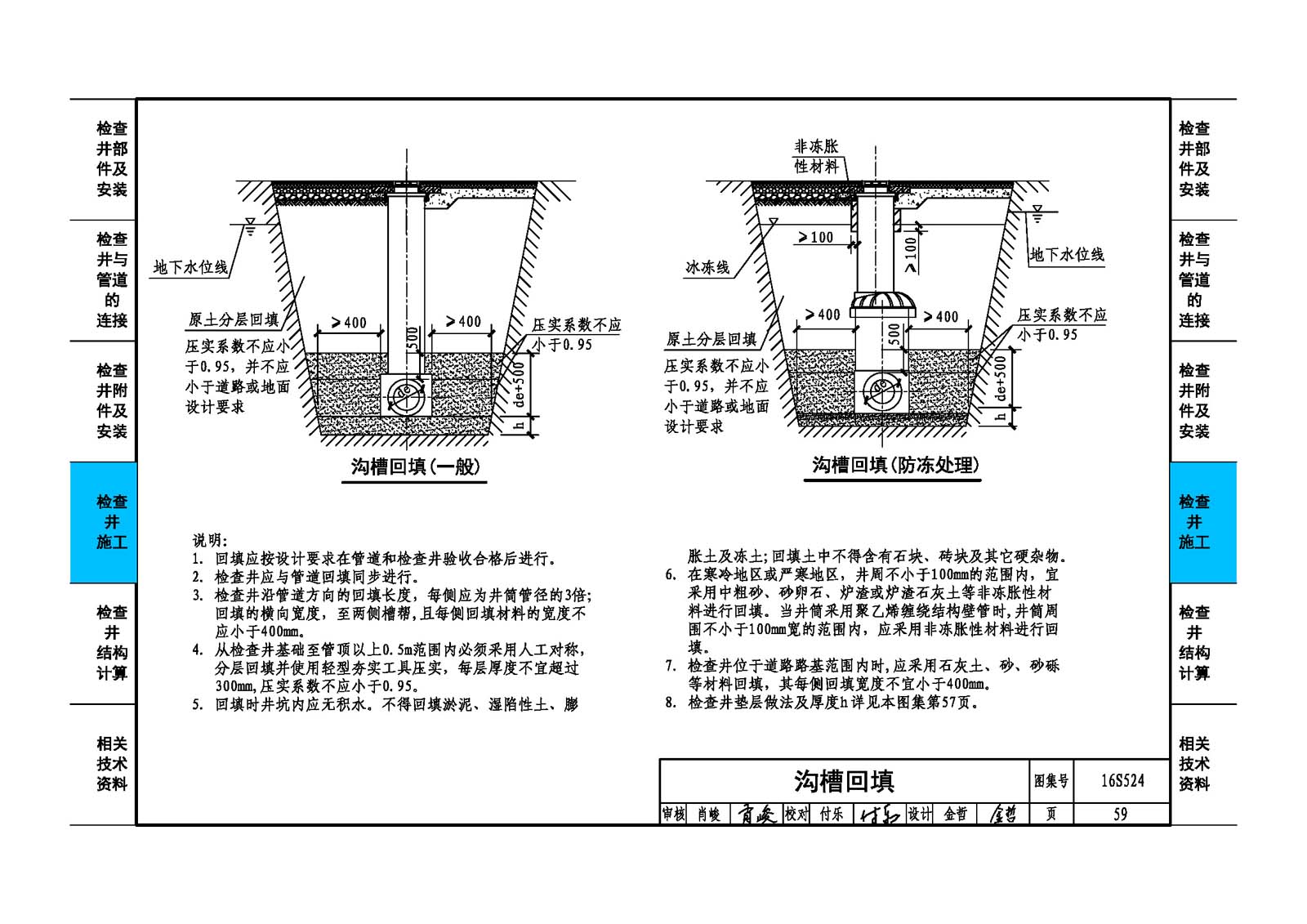

| 沟槽回填 | 32 |
| 直壁检查井抗浮稳定措施 | 33 |
| 收口检查井抗浮稳定措施 | 34 |
| 井筒接入方法(一) | 35 |
| 井筒接入方法(二) | 36 |
| 塑料踏步安装(一) | 37 |
| 塑料踏步安装(二) | 38 |
| 塑料井筒检查井盖安装图 | 39 |
| 承压圈构造图(一) | 40 |
| 承压圈构造图(二) | 41 |
| 塑料防坠格板(一) | 42 |
| 塑料防坠格板(二) | 43 |
| 塑料防坠格板(三) | 44 |
| 塑料防坠格板(四) | 45 |
| 直壁直线井(一)井筒式 | 46 |
| 直壁直线井(二)井底座式 | 47 |

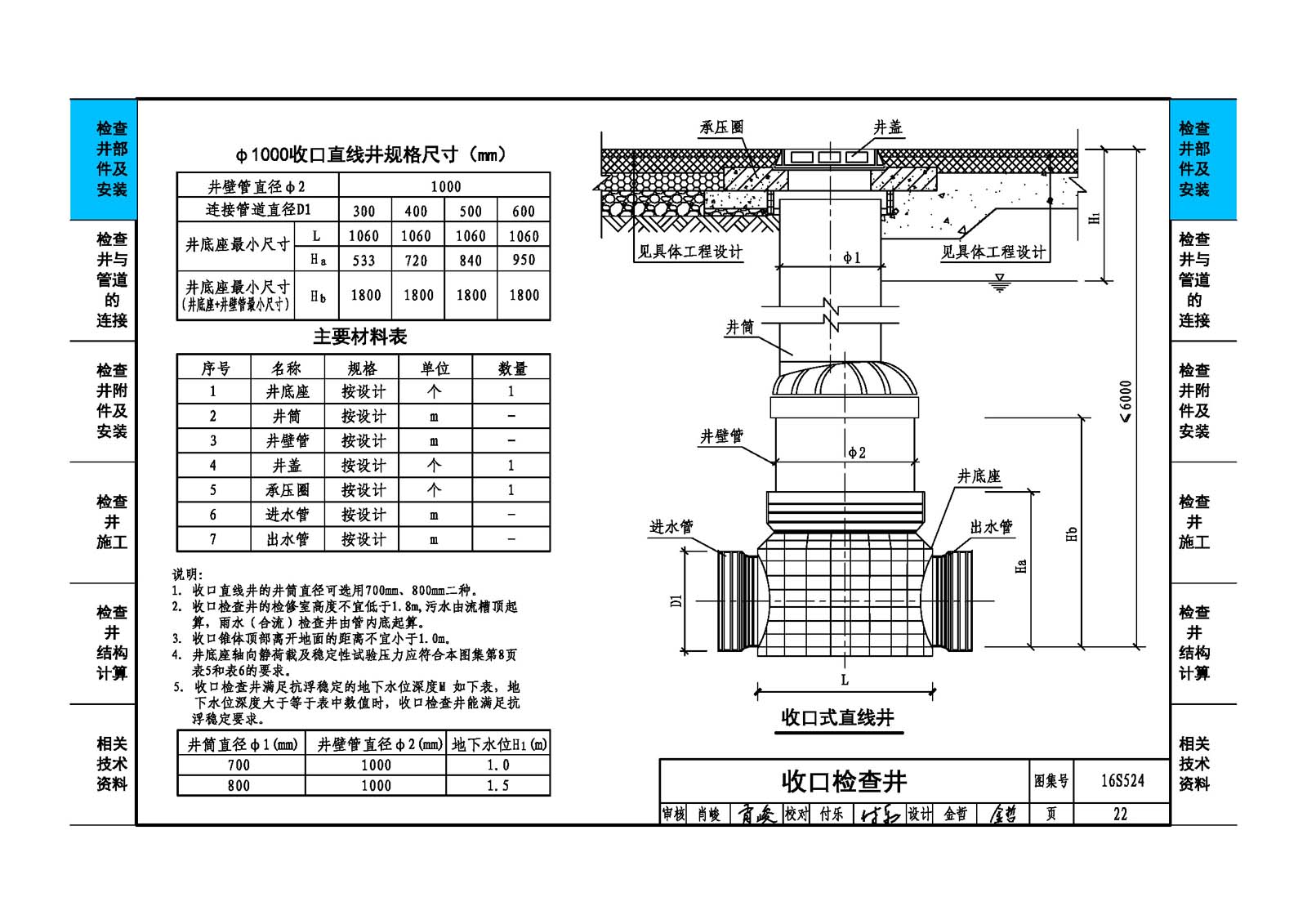

| 收口检查井 | 48 |
| 沉泥井 | 49 |
| 整体式二通转折井(一) | 50 |
| 整体式二通转折井(二) | 51 |
| 90°二通转折井井底座 | 52 |
| 120°、135°、150°二通转折井井底座(一) | 53 |
| 120°、135°、150°二通转折井井底座(二) | 54 |
| 90° 三通转折井井底座(一) | 55 |
| 90° 三通转折井井底座(二) | 56 |
| 正三通转折井井底座 | 57 |
| 120°三通转折井井底座 | 58 |
| 四通转折井井底座 | 59 |
| 过渡连接件 | 60 |
| 附录一 结构计算 | 61 |
| 附录二 检查井结构算例 | 66 |
