16G320：钢筋混凝土基础梁
- 图集编号
- 16G320
- 图集名称
- 钢筋混凝土基础梁
- 定价
- 28.00 元
- 开本
- 16 开
- 主编单位
- 中国昆仑工程公司
内容简介
本图集适用于非抗震设计及抗震设防烈度为6～8度的单层工业厂房中的基础梁。
本图主要内容：纵墙柱距6.0米、7.5米、9.0米，山墙柱距6.0米、4.5米基础梁选用表及详图；基础梁平面布置图及节点详图。设计人员可直接选用图集中的基础梁，施工人员可照图施工。
备注
替代04G320
目录
| 目录 | 1 |
|---|---|

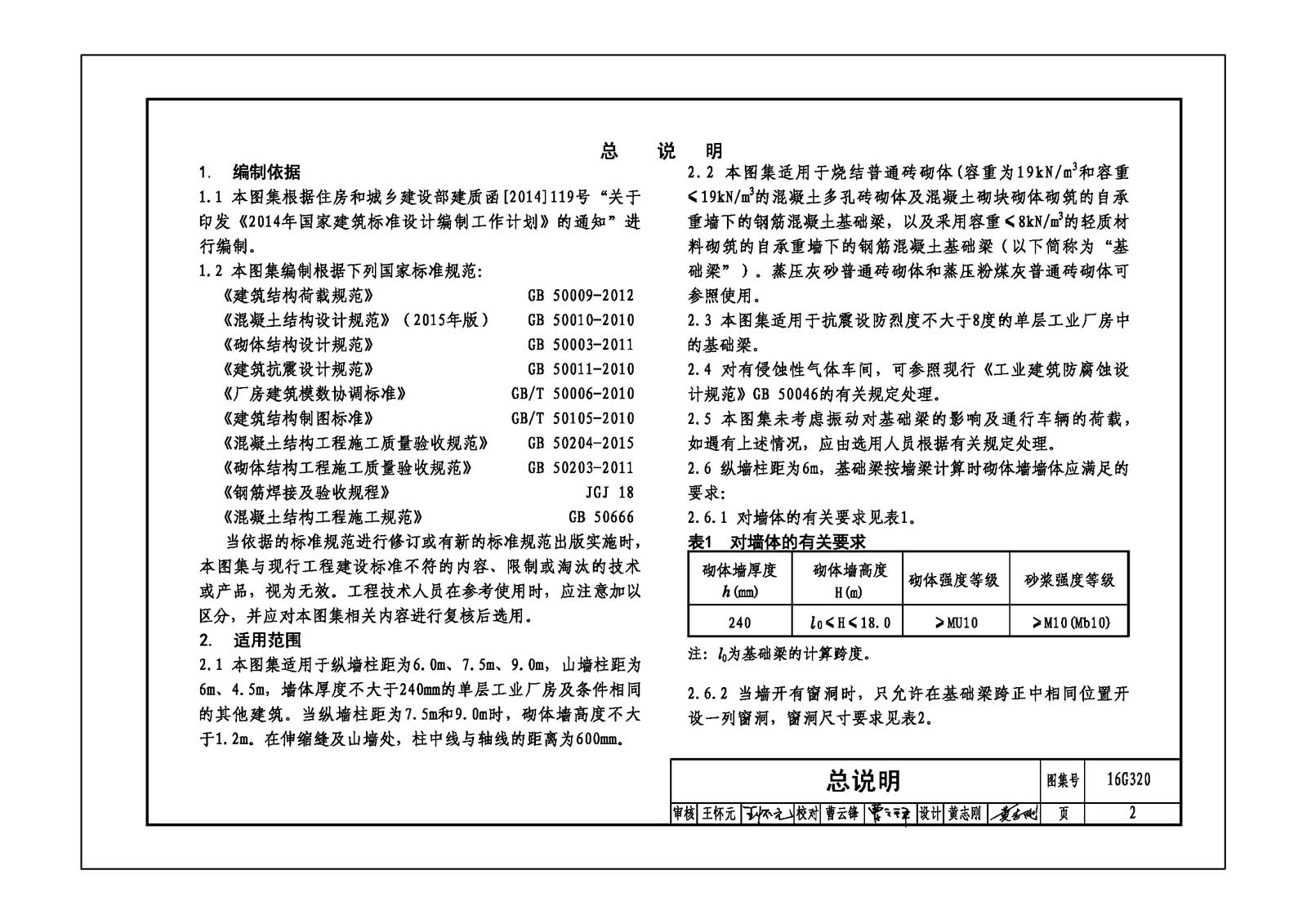

| 总说明 | 2 |
| 钢筋混凝土基础梁选用表 | 8 |
| JL-l、JL-la、JL-2、JL-2a、JL-3、JL-3a 详图 | 10 |
| JL-4、JL-4a、JL-5、JL-5a 详图 | 11 |
| JL-6、JL-6a、JL-7、JL-7a、JL-8、JL-8a 详图 | 12 |
| JL-9、JL-9a、JL-10、JL-10a 详图 | 13 |
| JL-11、JL-l1a、JL-12、JL-12a、JL-13、JL-13a 详图 | 14 |
| JL-14、JL-14a、JL-15、JL-15a、JL-16、JL-16a 详图 | 15 |
| JL-17、JL-17a、JL-18、JL-18a、JL-19、JL-19a 详图 | 16 |
| JL-20、JL-20a、JL-21、JL-21a、JL-22、JL-22a 详图 | 17 |
| JL-23、JL-23a、JL-24、JL-24a 详图 | 18 |
| JL-25、JL-25a 详图 | 19 |

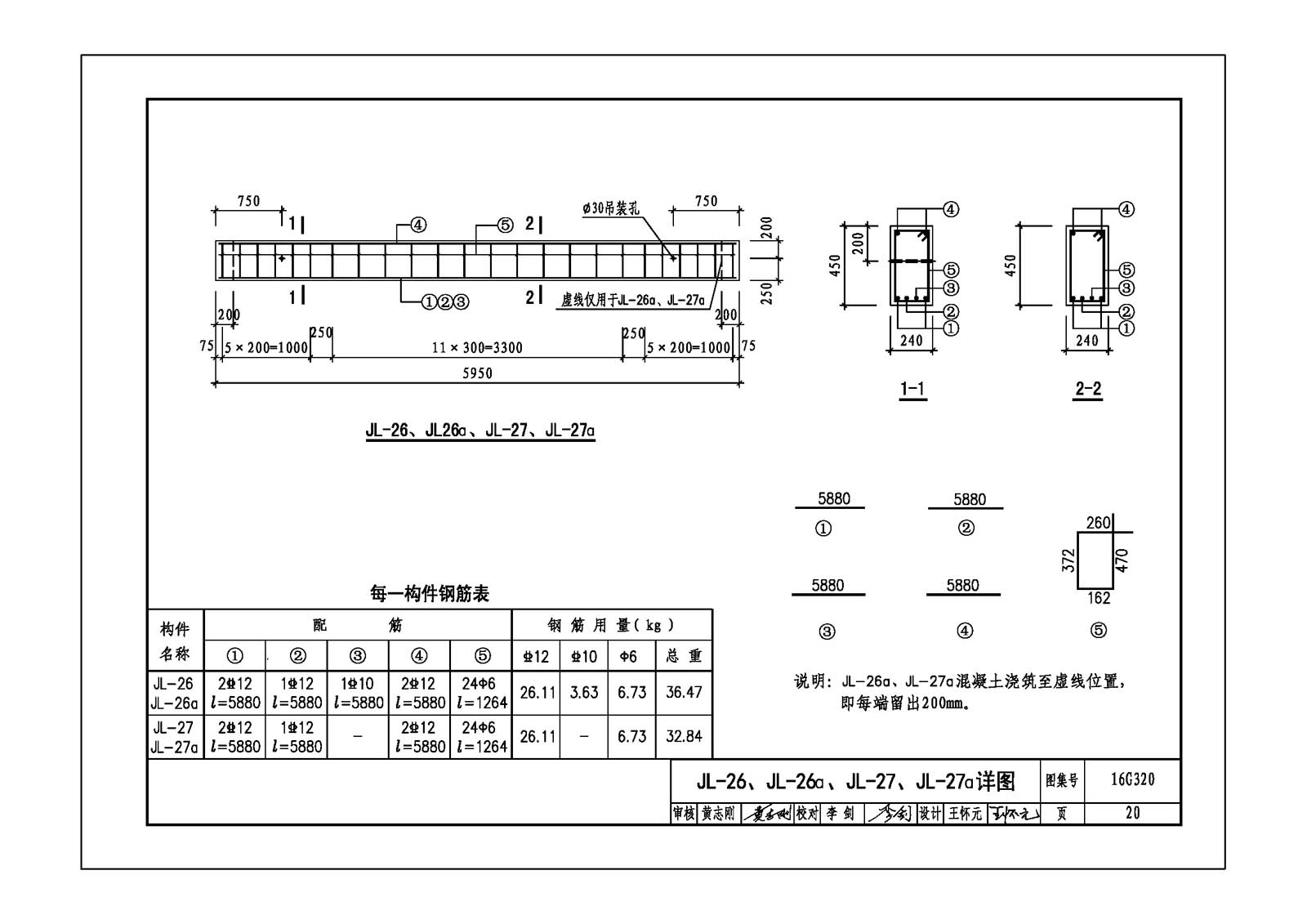

| JL-26、JL26a、JL-27、JL-27a 详图 | 20 |
| JL-28、JL-28a、JL-29、JL-29a 详图 | 21 |
| JL-30、JL-30a、JL-31、JL-31a 详图 | 22 |
| JL-32、JL-32a、JL-33、JL-33a 详图 | 23 |
| JL-34、JL-34a、JL-35、JL-35a 详图 | 24 |
| JL-36、JL-36a、JL-37、JL-37a 详图 | 25 |
| JL-38、JL-38a、JL-39、JL-39a 详图 | 26 |
| JL-40、JL-40a、JL-41、JL-41a 详图 | 27 |
| JL-42、JL-42a、JL-43、JL-43a 详图 | 28 |
| JL-Xa基础梁平面布置示意图 | 29 |
| JL-Xa等高基础梁锚拉节点详图一 | 30 |
| JL-Xa等高基础梁锚拉节点详图二 | 31 |
| JL-Xa等高基础梁锚拉节点详图三 | 32 |
| JL-Xa不等高基础梁锚拉节点详图 | 33 |
