16J607：建筑节能门窗
- 图集编号
- 16J607
- 图集名称
- 建筑节能门窗
- 定价
- 73.00 元
- 开本
- 16 开
- 主编单位
- 王董（北京）建筑设计有限公司
- 中国建筑科学研究院建筑环境与节能研究院
- 中国建筑标准设计研究院有限公司
内容简介
本图集为修编图集，替代了06J607-1 《建筑节能门窗（一）》 、03J603-1 《铝合金节能门窗》、11J607-2《典型地区用节能型外门窗》 。本图集适用于居住和公共建筑及一般工业建筑的普通外门窗。
本图集通过对原图集内容进行提炼、筛选和增补。修编后，图集涉及铝合金、塑料、铝塑、铝木、木塑铝、玻纤聚氨酯、玻璃钢、木、彩钢门窗等的节能门窗内容，包括门窗立面选用图、各类节能门窗性能表及典型构造节点详图、通用安装节点详图等。
本图集内容丰富，汇集了目前门窗节能方面的新技术、新材料。力求适应工厂化配件制品的发展。努力做到构造技术先进、材料选用恰当、品种类型多样、设计选用方便、并可供施工安装使用。
备注
替代06J607-1
目录
| 目录 | 1 |
|---|---|
| 总说明 | 4 |
| 内平开窗立面示意图 | 8 |
| 外平开窗立面示意图 | 10 |
| 内平开下悬窗立面示意图 | 12 |
| 推拉窗立面示意图 | 14 |
| 平开全玻门立面示意图 | 16 |
| 平开连窗门立面示意图 | 17 |
| 推拉门立面示意图 | 18 |
| 节能门窗选用表 | 19 |
| A-铝合金节能门窗 | |
| 铝合金节能门窗说明 | A-1 |
| 60系列内平开下悬铝合金窗节点图(1) | A-2 |
| 60系列内平开下悬铝合金窗(1)安装节点图 | A-3 |
| 60系列内平开下悬铝合金窗节点图(2) | A-5 |
| 60系列内平开下悬铝合金窗(2) 安装节点图 | A-6 |
| 70系列内平开下悬铝合金窗节点图 | A-7 |
| 60系列外平开铝合金窗节点图 | A-8 |
| 60系列外平开铝合金窗钢结构安装节点图 | A-9 |
| 60系列外平开铝合金窗普通附框安装节点图 | A-10 |
| 80系列内平开下悬铝合金窗节点图 | A-11 |

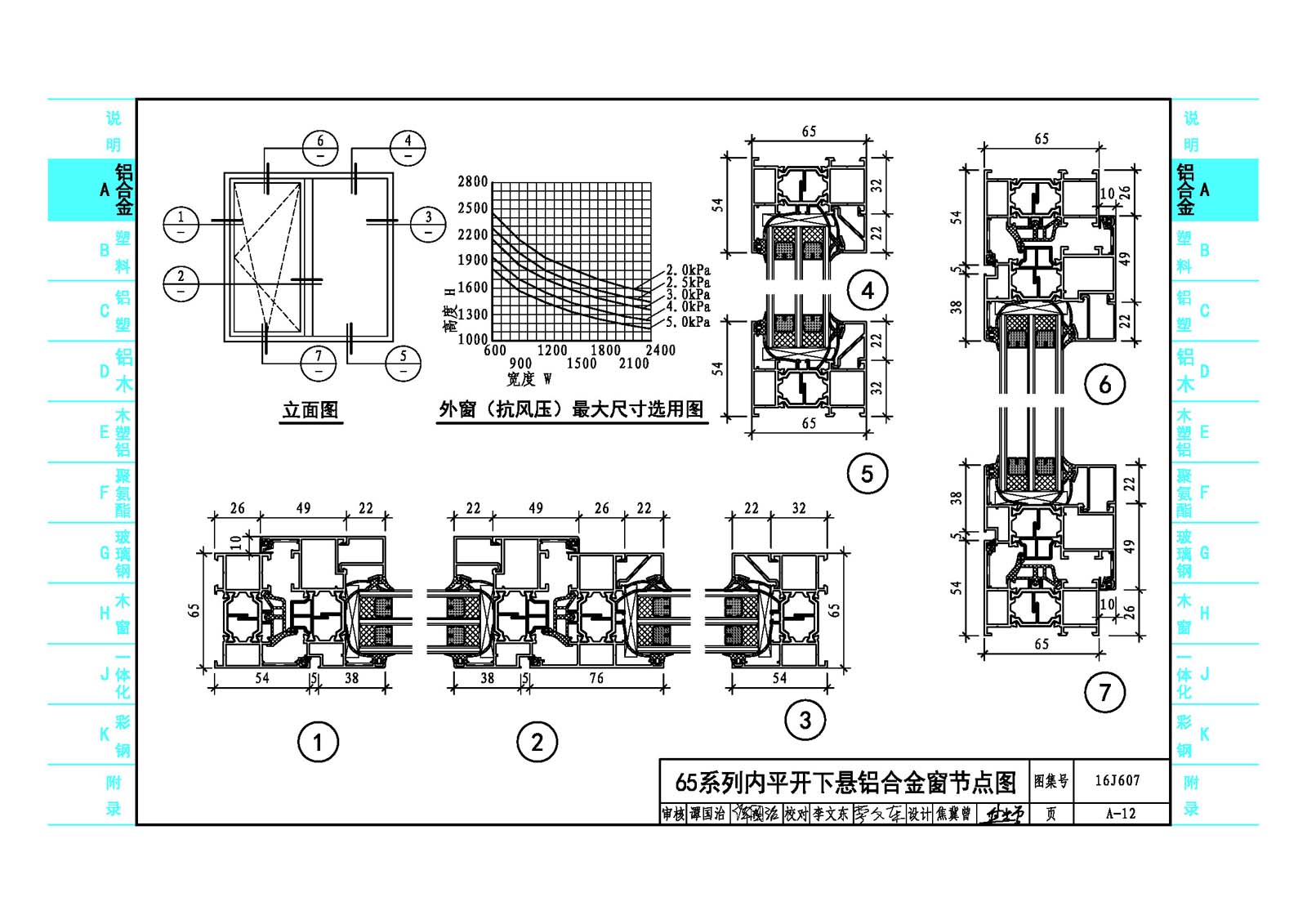

| 65系列内平开下悬铝合金窗节点图 | A-12 |

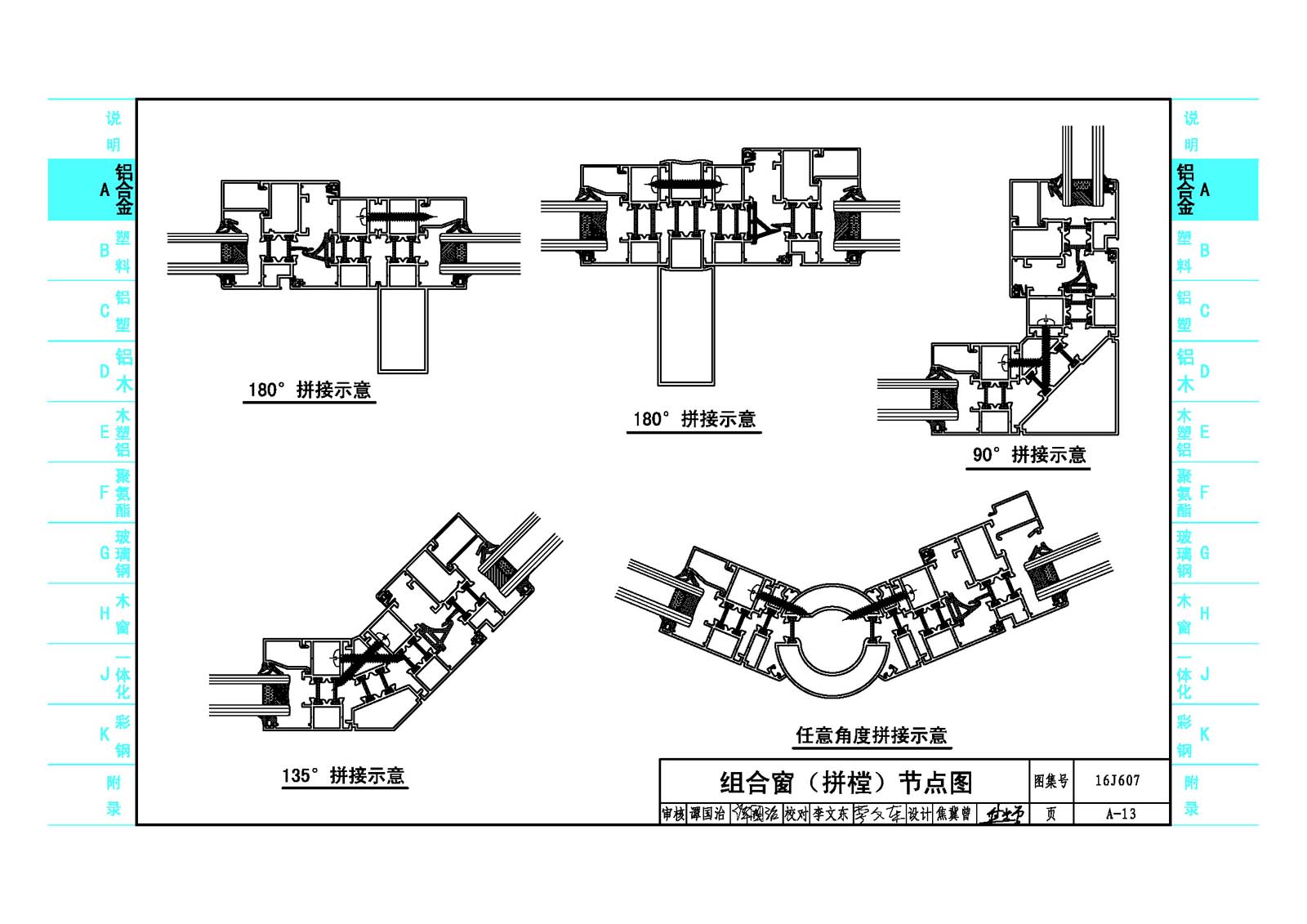

| 组合窗(拼樘)节点图 | A-13 |
| 56系列平开下悬·推拉窗节点图 | A-14 |
| B-塑料节能门窗 | |
| 塑料节能门窗说明 | B-1 |
| 70系列内平开下悬塑料窗(四密封)节点图 | B-2 |
| 70系列内平开下悬塑料窗(隐扇)节点图 | B-3 |
| 70系列内平开下悬塑料窗节点图 | B-4 |
| 65系列内平开下悬塑料窗节点图 | B-5 |
| 66系列内平开下悬塑料窗节点图 | B-6 |
| 70系列内平开下悬塑料窗节点图 | B-7 |
| 195系列内平开下悬单框双层塑料窗节点图 | B-8 |
| 70系列外平开聚酯合金增强塑料窗节点图 | B-10 |
| 80系列内平开聚酯合金增强塑料窗节点图 | B-11 |
| 113 系列推拉聚酯合金增强塑料窗节点图 | B-12 |
| 106系列内平开塑料门节点图 | B-13 |
| 106系列外平开塑料门节点图 | B-14 |
| 65/70系列内平开下悬塑料窗安装节点图 | B-16 |
| 66系列内平开下悬塑料窗安装节点图 | B-17 |
| 70系列内平开下悬塑料窗安装节点图 | B-18 |
| 195系列内平开下悬单框双层塑料窗安装节点图 | B-19 |
| C-铝塑节能门窗 | |
| 铝塑复合节能门窗说明 | C-1 |
| 60系列外平开铝塑复合窗节点图 | C-2 |
| 60系列外平开铝塑复合窗安装节点图 | C-4 |
| D-铝木节能门窗 | |
| 铝木复合节能门窗说明 | D-1 |
| 68系列内平开下悬铝木复合(a型)窗节点图 | D-2 |
| 68系列内平开铝木复合(a型)门节点图 | D-3 |
| 62系列推拉铝木复合(a型)窗节点图 | D-4 |
| 62、68系列转角及拼管节点图 | D-5 |
| 84系列内平开铝塑木复合窗节点图 | D-6 |
| 84系列内平开铝塑木复合门节点图 | D-7 |
| 84系列转角及拼接节点图 | D-8 |
| 84系列门窗安装节点图 | D-9 |
| 209系列提升推拉铝塑木复合门节点图 | D-10 |
| 162系列内平开下悬构件式铝木复合(b型)窗节点图 | D-11 |
| 137系列内平开下悬构件式铝木复合(b型)窗节点图 | D-12 |
| 86系列内平开下悬铝木复合(b型)窗节点图 | D-13 |
| 86系列内平开下悬铝木复合(b型)窗安装节点图 | D-14 |
| 78系列内平开下悬铝木复合(b型)窗节点图 | D-15 |
| 78系列内平开下悬铝木复合(b型)窗安装节点图 | D-16 |
| E-木塑铝节能门窗 | |
| 木塑铝复合门窗说明 | E-1 |
| 60系列内平开下悬木塑铝复合窗(A型)节点图 | E-2 |
| 60系列内平开下悬木塑铝复合窗(B型)节点图 | E-3 |
| 60系列内平开下悬木塑铝复合窗(C型)节点图 | E-4 |
| 60系列外平开木塑铝复合窗(A型)节点图 | E-5 |
| 60系列外平开木塑铝复合窗(B型)节点图 | E-6 |
| 70系列内平开下悬木塑铝复合窗(A型)节点图 | E-7 |
| 70系列内平开下悬木塑铝复合窗(B型)节点图 | E-8 |
| 70系列外平开木塑铝复合窗节点图 | E-9 |
| 60系列内平开木塑铝复合门节点图 | E-10 |
| 128系列推拉木塑铝复合门节点图 | E-ll |
| F-玻纤增强聚氨醋节能门窗 | |
| 玻纤增强聚氨醋节能门窗说明 | F-1 |
| 55系列内平开下悬聚氨醋窗节点图 | F-2 |
| 55系列外平开窗构造节点图 | F-3 |
| 60系列内平开下悬聚氨酯窗节点图 | F-4 |
| 60系列推拉聚氨酯窗节点图 | P-5 |
| 65系列内平开下悬聚氨酯窗节点图 | F-6 |
| 80系列内平开下悬聚氨酯窗节点图 | F-7 |
| 83系列推拉聚氨酯窗节点图 | F-8 |
| 55系列内平开聚氨酯门节点图 | F-9 |
| 83系列推拉聚氨酯门构造节点图 | F-10 |
| 143系列提升推拉聚氨酯门节点图 | F-ll |
| 聚氨酯窗安装节点图 | F-12 |
| G-玻璃钢节能门窗 | |
| 玻璃钢节能门窗说明 | G-1 |
| 50系列内平开下悬玻璃钢窗节点图 | G-2 |
| 60系列内平开下悬玻璃钢窗节点图 | G-3 |
| 玻璃钢窗框安装节点图 | G-4 |
| H-木节能门窗 | |
| 木节能门窗说明 | H-1 |
| 78系列内平开下悬木窗节点图 | H-2 |
| 78系列内平开下悬木窗安装节点图 | H-3 |
| J-外卷帘遮阳一体化集成型节能门窗 | |

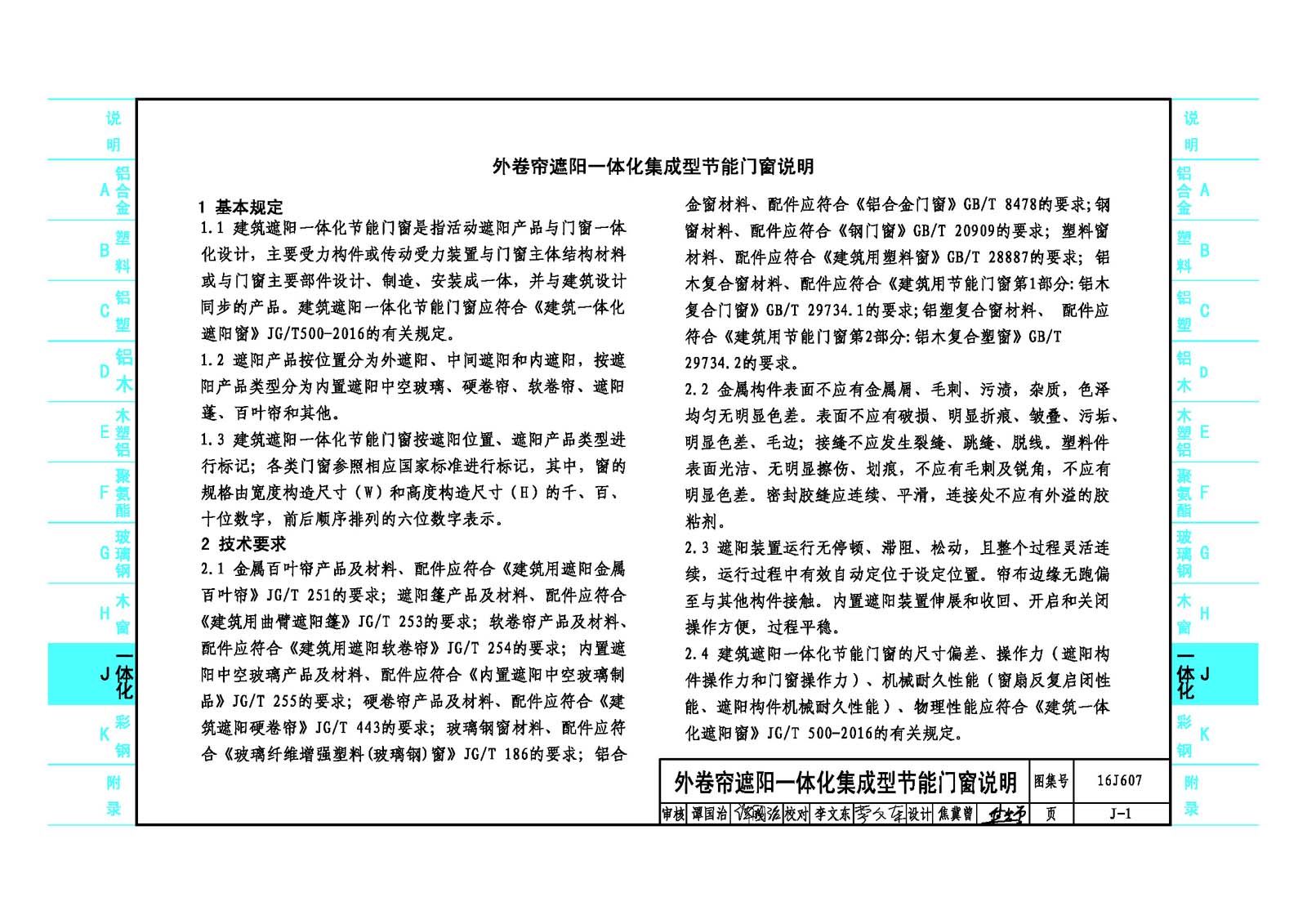

| 外卷帘遮阳一体化集成型节能门窗说明 | J-1 |
| 170系列推拉外卷帘遮阳一体化集成窗节点图 | J-2 |
| 170系列外平开外卷帘遮阳一体化集成窗节点图 | J-3 |
| 170系列内平开外卷帘遮阳一体化集成窗节点图 | J-4 |
| 170系列内平开外百叶遮阳一体化集成窗节点图 | J-5 |
| 推拉外卷帘遮阳一体化集成窗安装节点图 | J-6 |
| K-彩钢节能门窗 | |
| 彩钢节能门窗说明 | K-1 |
| 46系列内平开彩钢窗节点图 | K-2 |
| 70系列推拉彩钢窗节点图 | K-3 |
| 90系列推拉彩钢窗节点图 | K-4 |
| 平开彩钢窗转角、拼樘做法示意 | K-5 |
| 推拉彩钢窗转角、拼樘做法示意 | K-6 |
| 附录 | |
| 附录A 门窗物理性能分级指标 | 附-1 |
| 附录B 居住建筑门窗的传热系数和遮阳系数限值 | 附-3 |
| 附录C 公共建筑外窗热工性能限值 | 附-6 |
| 附录D 玻璃性能指标表 | 附-10 |
| 附录E 典型窗的传热系数近似计算表 | 附-11 |
| 附录F 常用整窗传热系数计算表 | 附-12 |
