16G108-7：《高层民用建筑钢结构技术规程》图示
- 图集编号
- 16G108-7
- 图集名称
- 《高层民用建筑钢结构技术规程》图示
- 定价
- 48.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院有限公司
- 西安建筑科技大学
内容简介
本图集是针对《高层民用建筑钢结构技术规程》JGJ99-2015所做的配套图集。针对该规程的的重点、难点条文文进行诠释，对其内涵进行挖掘，对其脉络进行梳理，对其应用进行指引。把《高层民用建筑钢结构技术规程》以图表的形式、深入的理解、多维的视角、合理的延伸展现出来，作为规程的一个配合资料，并适当结合了《钢结构设计规范》、《建筑抗震设计规范》等联系密切的规范，对其规定的理解和应用给出了合理的建议。
目录
| 目录 | 1、2 |
|---|---|
| 总说明 | 3、4 |
| 2.1 术语(2.1.1、2.1.2) | 5 |
| 2.1 术语(2.1.3) | 6、8 |
| 2.1 术语(2.1.4) | 6、9、10 |
| 2.1 术语(2.1.5~2.1.7) | 6、7 |
| 2.1 术语(2.1.9~2.1.12) | 6、11 |
| 3.1 一般规定(3.1.1、2) | 16、 17 |

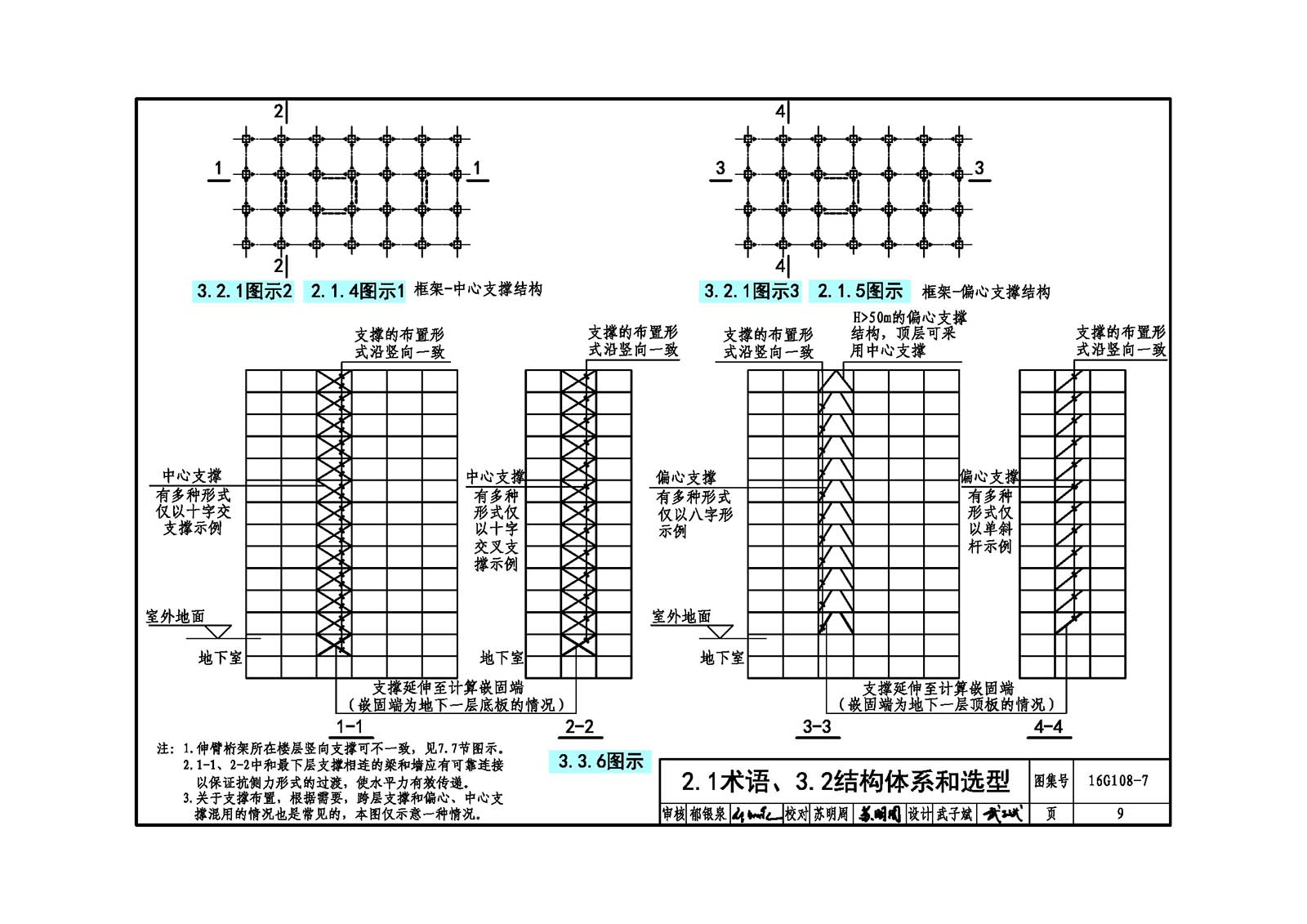

| 3.2 结构体系和选型(3.2.1) | 6~13 |
| 3.2 结构体系和选型(3.2.4 ) | 6、7 |
| 3. 3 建筑形体及建筑布置的规则性(3.3.1、3、10) | 14、15 |
| 3.3 建筑形体及建筑布置的规则性(3.3.4、5) | 18 |
| 3.3 建筑形体及建筑布置的规则性(3.3.6) | 9 |

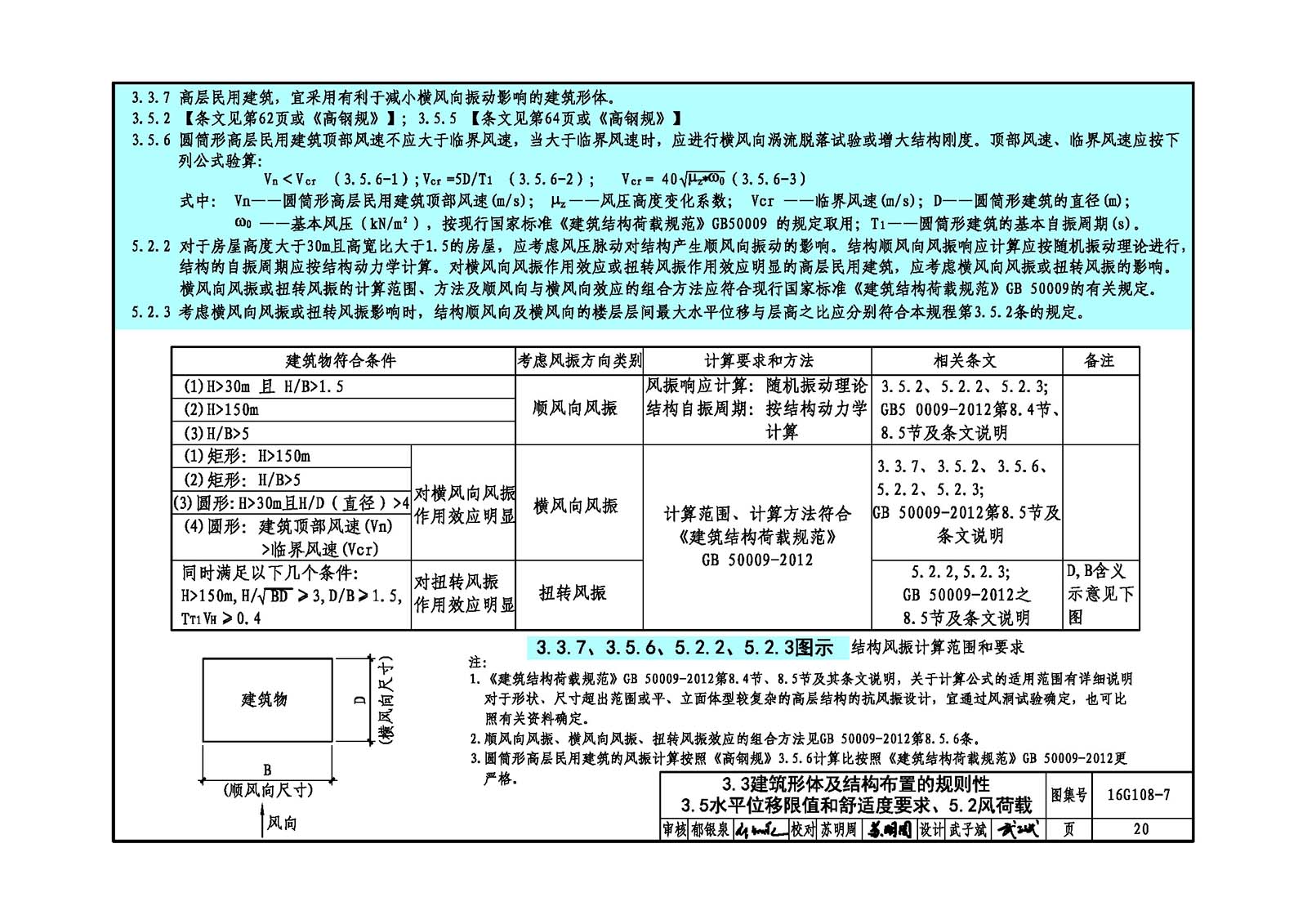

| 3.3 建筑形体及建筑布置的规则性(3.3.7) | 20 |
| 3.3 建筑形体及建筑布置的规则性(3.3.8) | 36 |
| 3.3 建筑形体及结构布置的规则性(3.3.9) | 13 |
| 3.4 地基、基础和地下室(3.4.1~3.4.6) | 19 |
| 3.5 水平位移限值和舒适度要求(3.5.3) | 37 |
| 3.5 水平位移限值和舒适度要求(3.5.2、6） | 20 |
| 3.7 抗震等级(3.7.1~3.7.3) | 16、17 |

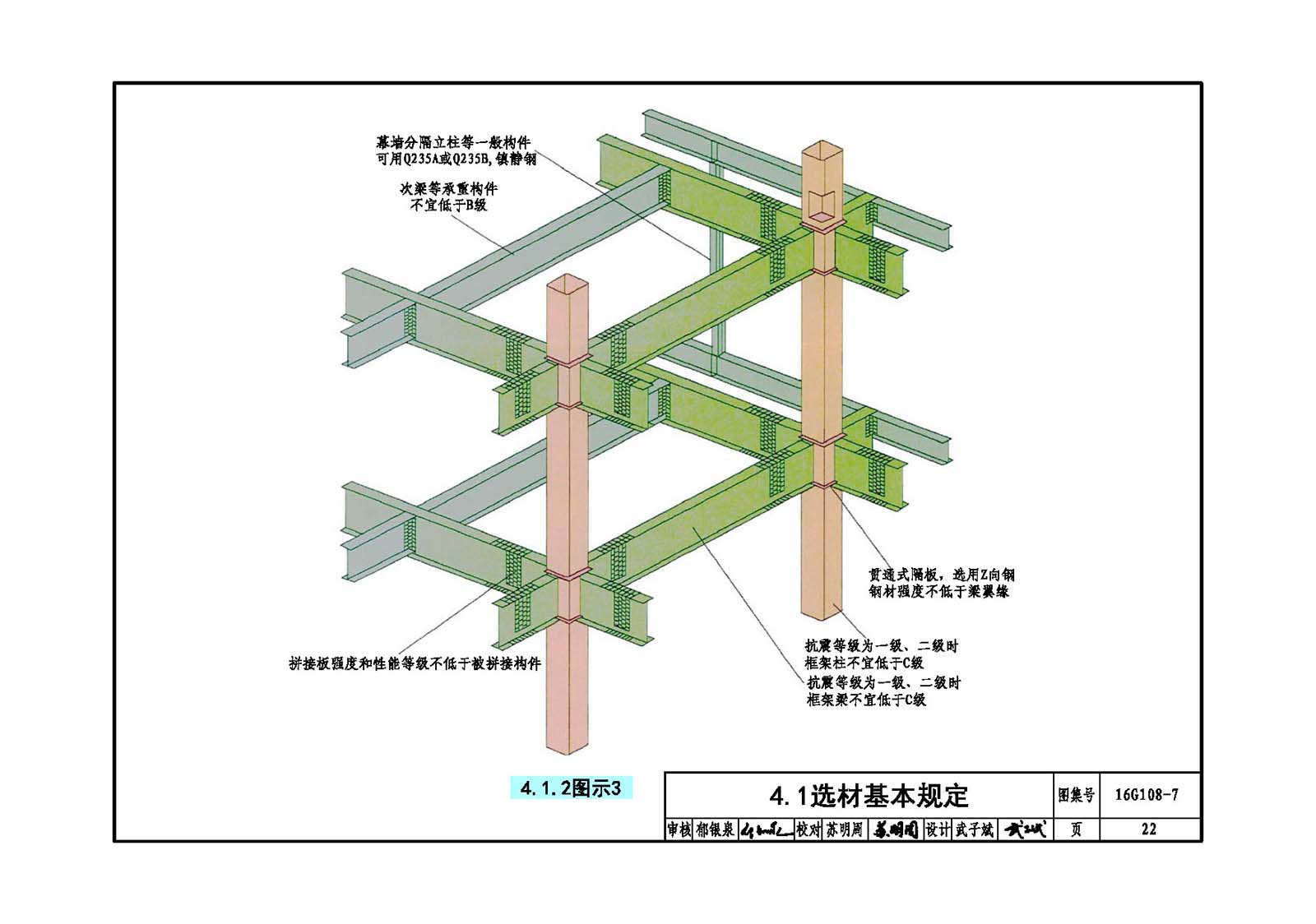

| 4.1 选材基本规定(4.1.2) | 21~23 |
| 4.1 选材基本规定(4.1.5、6、8、9) | 24、25 |
| 4.1 选材基本规定(4.1.10) | 26 |
| 4.1 选材基本规定(4.1.11) | 27 |
| 5.1 竖向荷载和温度作用(5.1.1~5.1.7） | 28 |
| 5.2 风荷载(5.2.5~5.2.9) | 29、30 |
| 5.2 风荷载(5.2.2、3) | 20 |

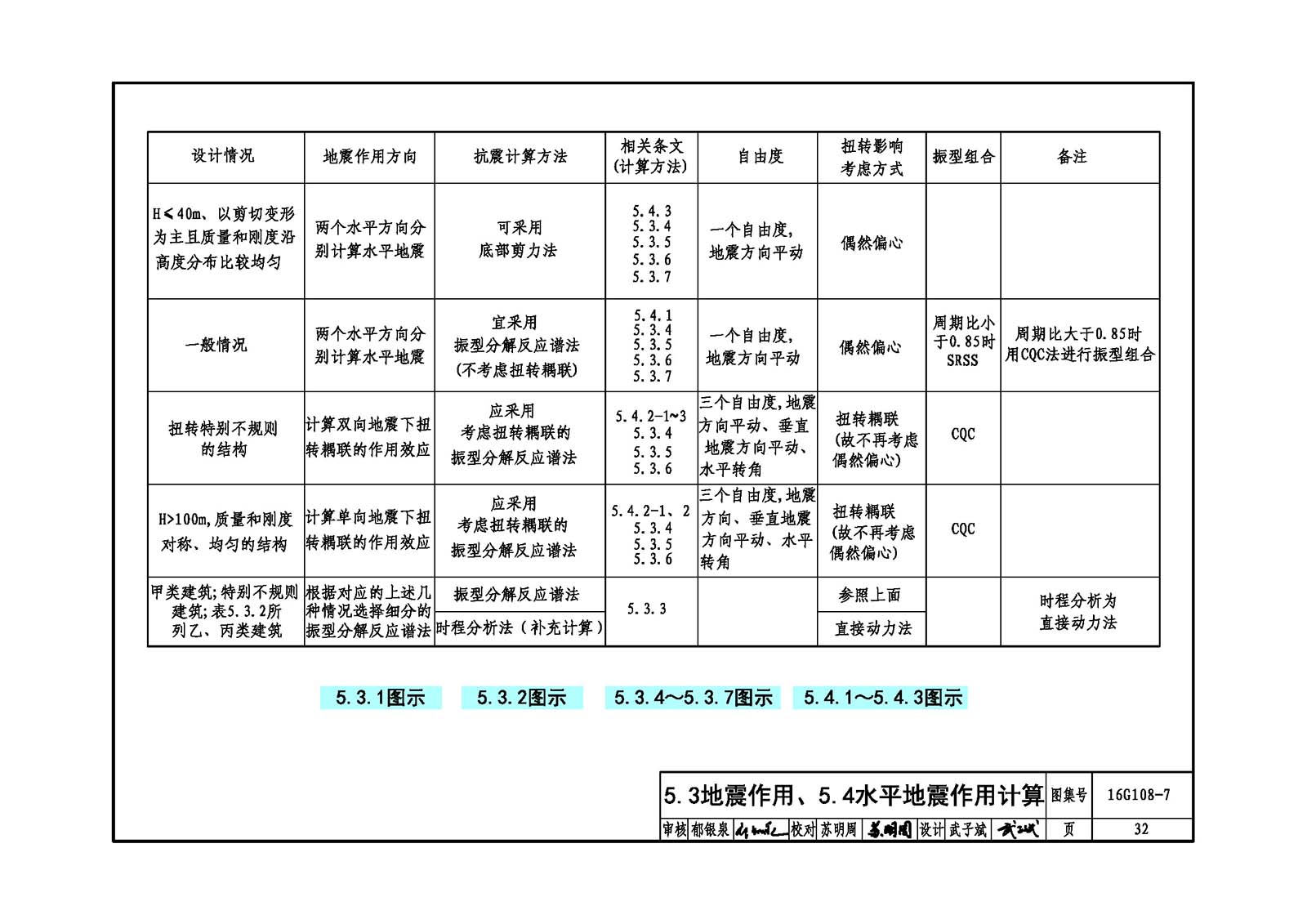

| 5.3 地震作用(5.3.1、2、4~7) | 31、32 |
| 5.3 地震作用(5.3.1) | 34、35 |
| 5.3 地震作用(5.3.2) | 37 |
| 5.3 地震作用(5.3.3) | 33 |
| 5.4 水平地震作用计算(5.4.1~5.4.3) | 31、32 |
| 5.5 竖向地震作用(5.5.1~5.5.3) | 34、35 |
| 6.1 一般规定(6.1.1) | 37 |
| 6.1 一般规定(6.1.2、3) | 36 |
| 6.2 弹性分析(6.2.1、7) | 38 |
| 6.2 弹性分析(6.2.5) | 39 |
| 6.2 弹性分析(6.2.2、3) | 40、41 |
| 6.3 弹塑性分析(6.3.1~3) | 40、41 |
| 6.3 弹塑性分析(6.3.3) | 37 |
| 6.3 弹塑性分析(6.3.4) | 43 |

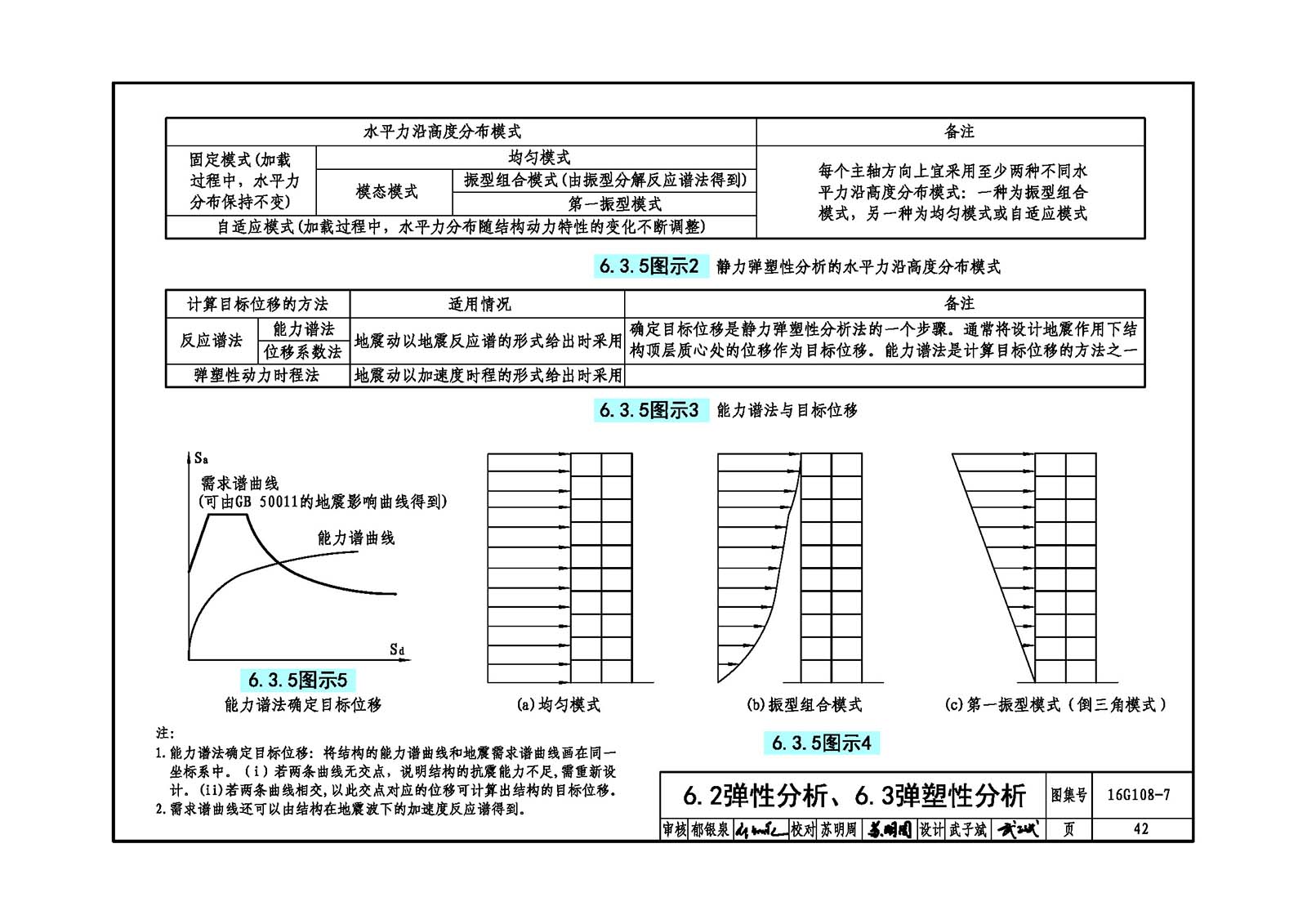

| 6.3 弹塑性分析(6.3.5、6) | 40-42 |
| 6.4 荷载组合和地震作用组合的效应(6.4.6) | 37 |
| 7.1 梁(7.1.2-7.1.4) | 44 |
| 7.3 框架柱(7.3.2) | 45 |

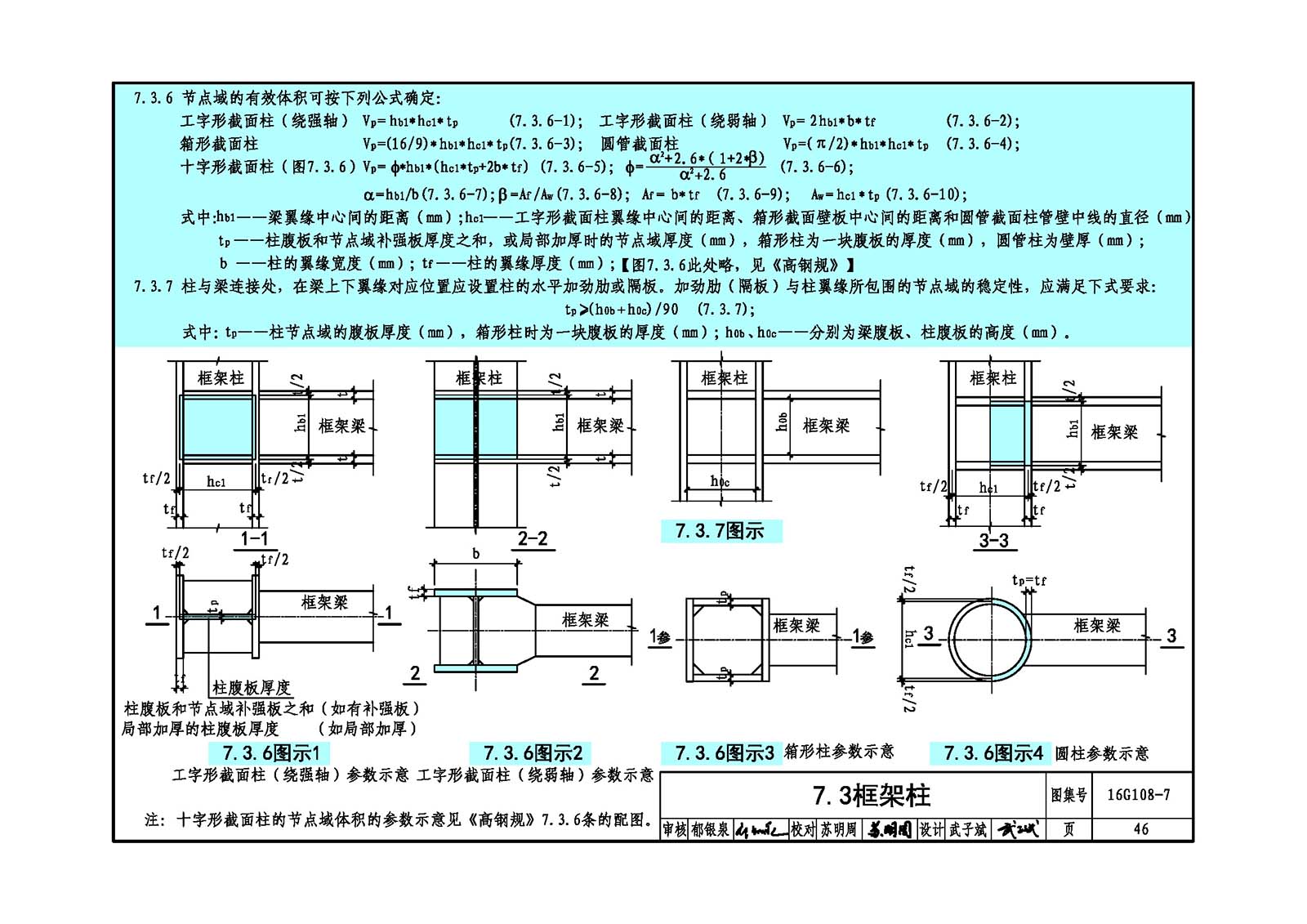

| 7.3 框架柱(7.3.6、7) | 46 |
| 7.5 中心支撑框架(7.5.1) | 10 |
| 7.5 中心支撑框架(7.5.6) | 47 |
| 7.5 中心支撑框架(7.5.7) | 48 |
| 7.5 中心支撑框架(7.5.1) | 10 |
| 7.6 偏心支撑框架(7.6.1) | 7 |
| 7.7 伸臂衔架和腰椅架(7.7.1、2) | 49、50 |
| 8.3 梁与柱连接的形式和构造要求(8.3.1、2、6) | 51 |
| 8.4 柱与柱的连接(8.4.2) | 52 |
| 8.5 梁与梁的连接和梁腹板设孔的补强(8.5.1) | 53 |
| 8.5 梁与梁的连接和梁腹板设孔的补强(8.5.5) | 54 |
| 9.3 放样、号料和切割(9.3.1、2) | 55 |
| 9.3 放样、号料和切割(9.3.3) | 56 |
| 9.4 矫正和边缘加工(9.4.2) | 57 |
| 9.6 焊接(9.6.9) | 58 |

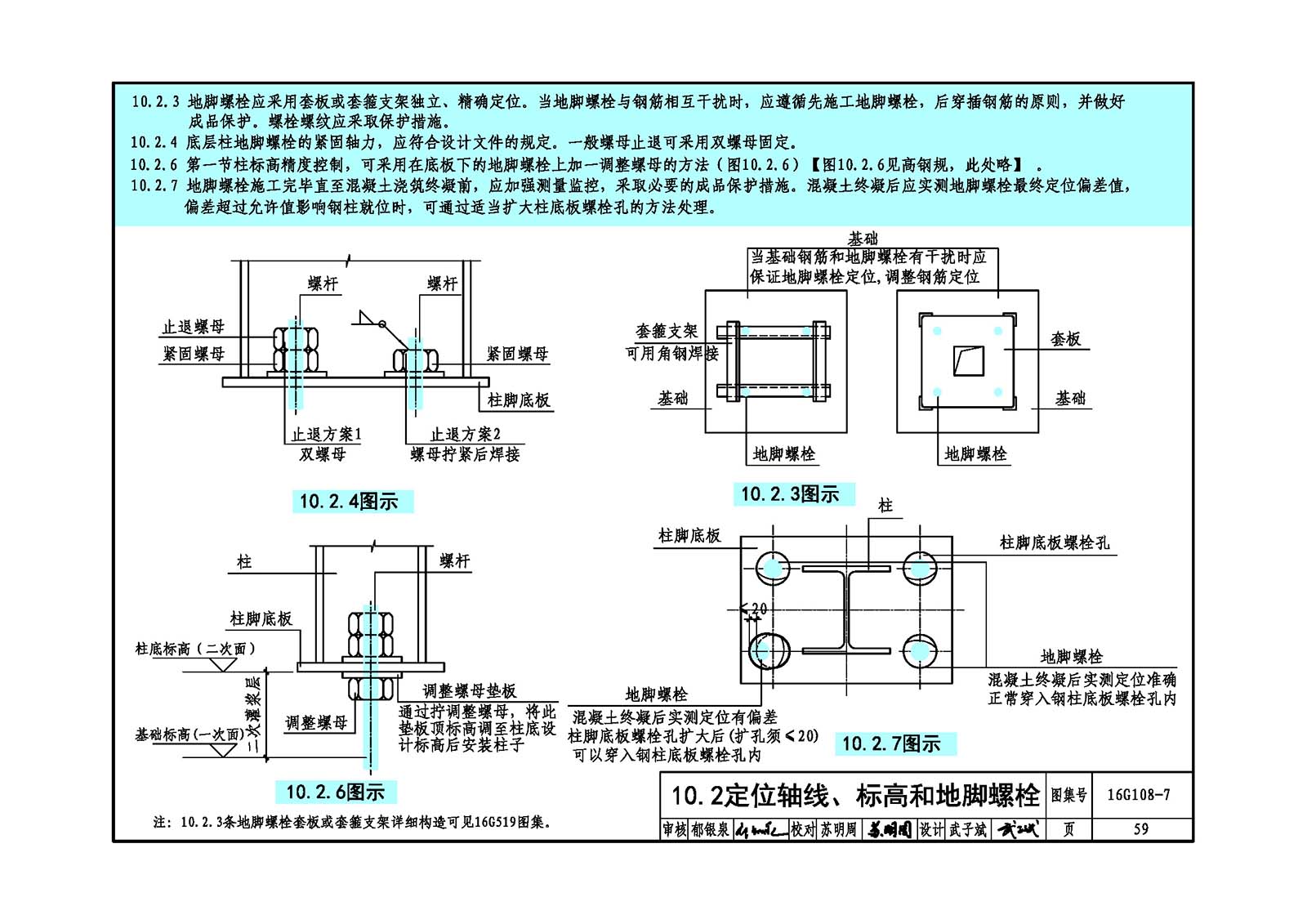

| 10.2 定位轴线、标高和地脚螺栓(10.2.3、4、6、7) | 59 |
| 10.3 构件的质量检查(10.3.3) | 55 |
| 10.4 吊装构件的分段(10.4.2) | 60 |
| 10.5 构件的安装及焊接顺序(10.5.2) | 60 |
| 10.6 钢构件的安装(10.6.8、9) | 60 |
| 10.8 安装的焊接工艺(10.8.11) | 58 |
| 10.9 高强度螺栓施工工艺(10.9.7) | 61 |
| 长细比和刚度要求 | 62 |
| 宽厚比(径厚比)要求 | 63 |
| 阻尼比取值要求 | 64 |
| 承载力设计要求 | 65 |
| 荷载组合要求 | 66、67 |

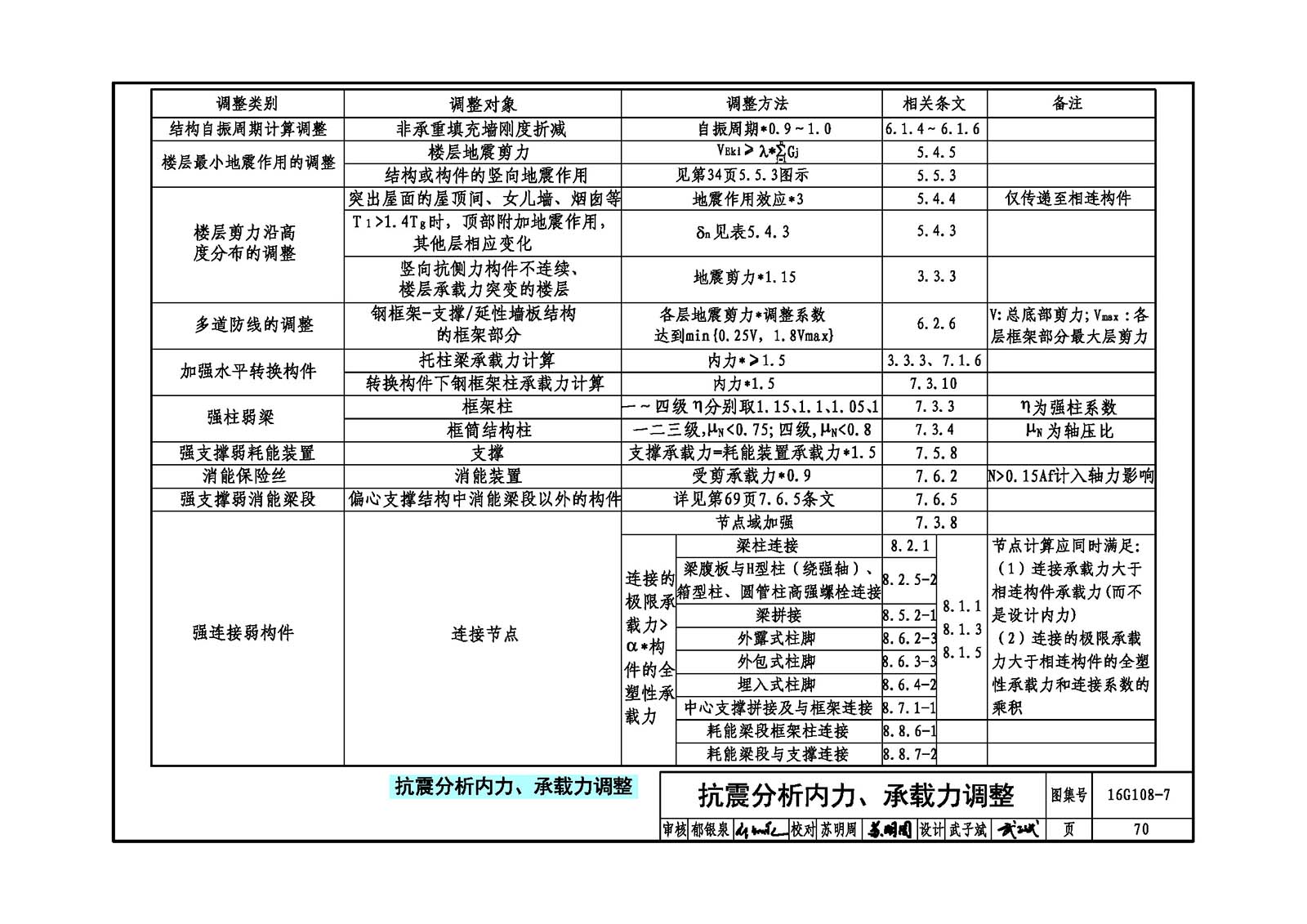

| 抗震分析内力、承载力调整 | 68~70 |
| 要求全熔透的焊缝 | 71、72 |
| 构件和连接计算索引 | 73 |
| 主要修订内容 | 74、75 |
