16CG27 16CJ72-1：预制及拼装式轻型板-轻型兼强板(JANQNG)
- 图集编号
- 16CG27 16CJ72-1
- 图集名称
- 预制及拼装式轻型板-轻型兼强板(JANQNG)
- 定价
- 37.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院有限公司
- 包头市兼强轻型板业有限责任公司
内容简介
本图集是由包头市兼强轻型板业有限责任公司主编，图集包括两部分：预制部分和拼装式部分。其中预制部分包括：预制外墙板、预制屋面板（网架板和大型屋面板）；拼装式部分包括：拼装式自承重外墙、拼装式自承重内墙、拼装式屋面、拼装式楼面、拼装式建筑造型。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 预制部分 | |
| 预制部分说明 | 6 |
| 预制外墙板选用表 | 11 |
| 网架板、大型屋面板选用表 | 13 |
| 桁架式网架板、大型屋面板选用表 | 14 |
| 屋面、墙面索引图 | 15 |
| 预制外墙板构造示意图 | 16 |
| 大型屋面板构造示意图 | 17 |
| 网架板构造示意图及钢骨架连接构造 | 18 |
| 桁架式网架板、大型屋面板构造示意图 | 19 |
| 预制外墙板横向布置示意图 | 20 |
| 预制外墙板纵向布置示意图 | 21 |
| 预制外墙板支托详图 | 22 |
| 预制外墙板连接及抗震构造 | 23 |
| 预制外墙板节点构造 | 24 |
| 预制外墙板雨棚、门窗口构造 | 25 |
| 网架板、大型屋面板安装构造示意图 | 26 |
| 屋面排水详图 | 27 |
| 屋面排水、高低跨及变形缝构造 | 28 |
| 屋面天窗、风机及通风管道构造 | 29 |
| 屋面采光构造 | 30 |
| 拼装式部分 | |
| 拼装式部分说明 | 31 |
| 拼装式自承重外墙规格性能选用表 | 35 |
| 拼装式自承重内墙规格性能选用表 | 36 |
| 拼装式屋面、楼面规格性能选用表 | 37 |
| 拼装式自承重墙体示意图 | 38 |
| 拼装式自承重墙体索引图、示意图 | 39 |
| 拼装式自承重外墙构造(一) | 40 |
| 拼装式自承重外墙构造(二) | 41 |
| 拼装式自承重外墙构造(三) | 42 |
| 拼装式自承重女儿墙及门窗口构造 | 43 |
| 栈桥构造 | 44 |
| 拼装式自承重内墙连接构造 | 45 |
| 拼装式自承重墙体挂件、埋件构造 | 46 |
| 通风管道及电梯井隔声构造 | 47 |
| 拼装式屋面索引、做法详图 | 48 |
| 拼装式屋面构造 | 49 |
| 拼装式楼面做法及详图 | 50 |
更正信息
-

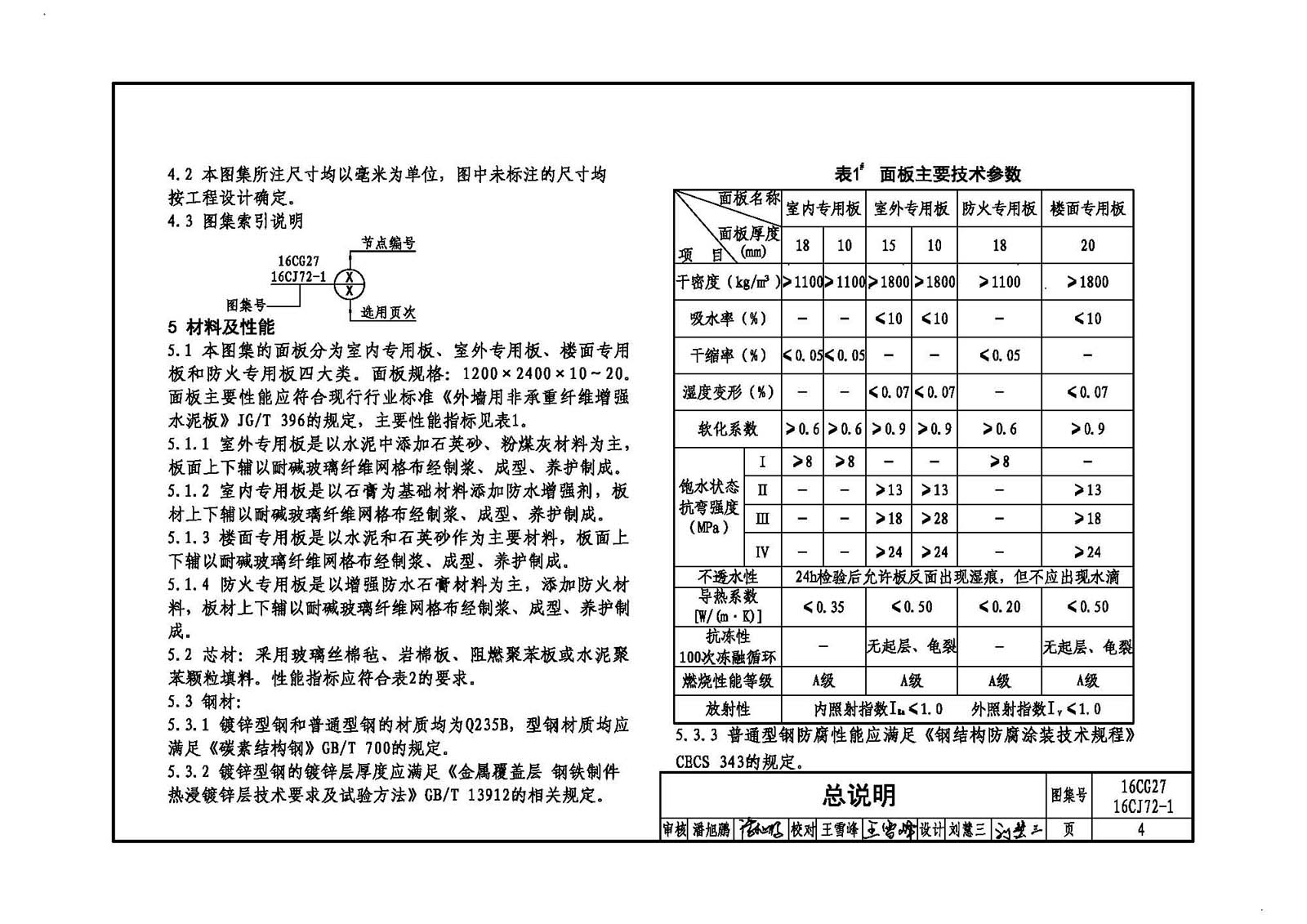

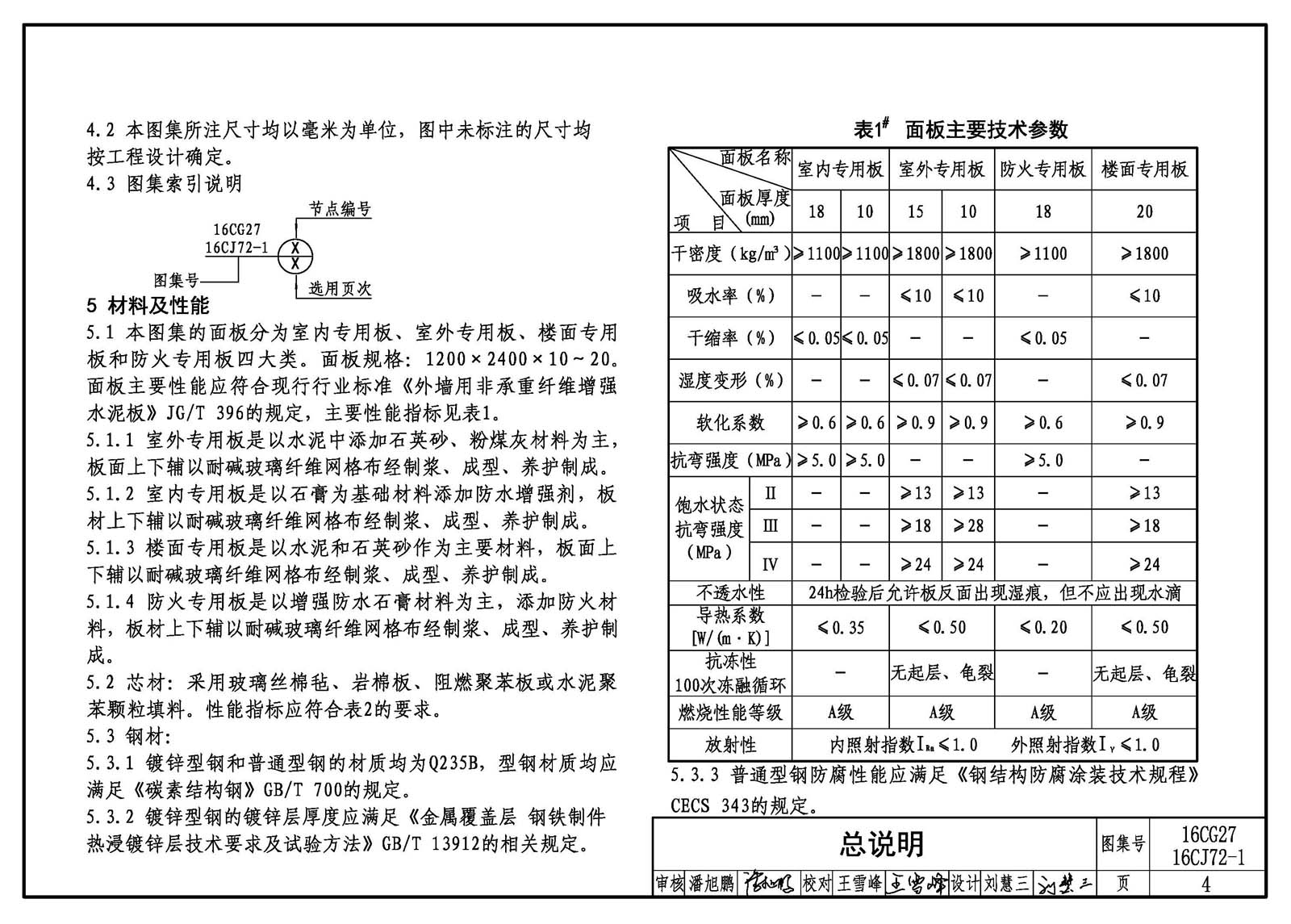

1、第4页 “5.1 面板的性能指标应符合表1的要求。”改为“面板主要性能应符合现行行业标准《外墙用非承重纤维增强水泥板》JG/T396的规定，主要性能指标见表1。”
-

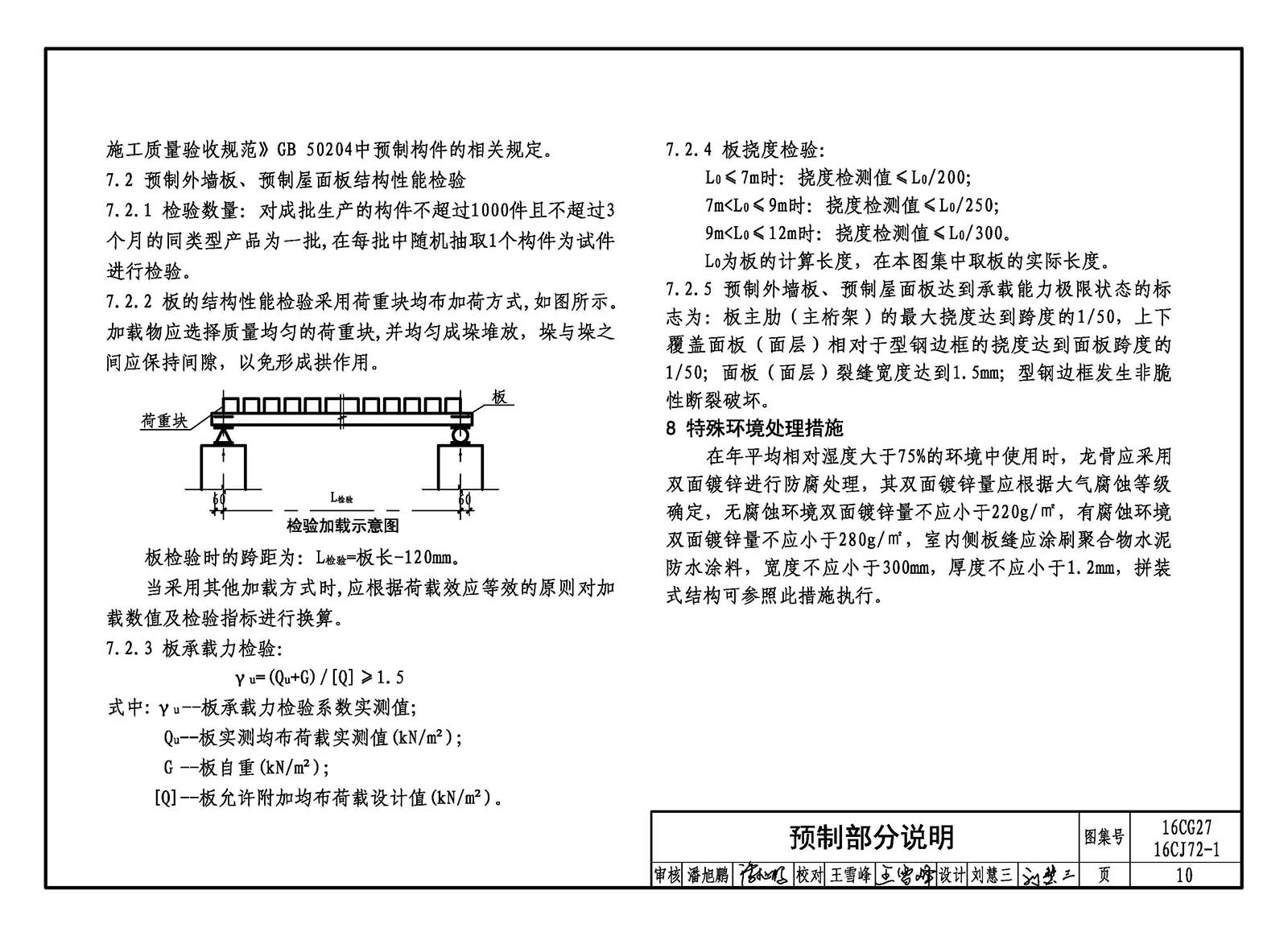

2、第10页 增加“8 特殊环境处理措施
-
在年平均相对湿度大于75%的环境中使用时，龙骨应采用双面镀锌进行防腐处理，其双面镀锌量应根据大气腐蚀等级确定，无腐蚀环境双面镀锌量不应小于220g/㎡，有腐蚀环境双面镀锌量不应小于280g/㎡，室内侧板缝应涂刷聚合物水泥防水涂料，宽度不应小于300mm，厚度不应小于1.2mm，拼装式结构可参照此措施执行。”
-
-
