15S501-3：球墨铸铁复合树脂井盖、水箅及踏步
- 图集编号
- 15S501-3
- 图集名称
- 球墨铸铁复合树脂井盖、水箅及踏步
- 定价
- 27.00 元
- 开本
- 16 开
- 主编单位
- 中国市政工程西南设计研究总院有限公司
内容简介
本图集为新编图集，适用于市政、建筑小区和厂区中地面车辆荷载不大于城-A级的埋地给水排水管道工程附属构筑物井口和出入口等处的球墨铸铁复合树脂井盖、水箅及踏步的选用和井口施工。井盖和踏步适用于砖砌、钢筋混凝土、混凝土模块等刚性材料井筒，井盖亦适用于塑料井筒。水箅适用于地面雨水口和雨水明沟水箅选用与施工。
主要内容包括：敷设在绿地内、混凝土路面、沥青路面等场所的球墨铸铁复合树脂井盖安装图、混凝土承压圈配筋图、球墨铸铁复合树脂踏步安装图、水箅及明沟水箅安装图、球墨铸铁复合树脂井盖、井座、踏步、水箅等典型外形图。
本图集为施工安装图集，可用于指导、规范施工和安装，设计人员可直接选用，施工人员可照图施工。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 2 |
| 绿地检查井盖安装图 | 5 |
| 混凝土路面检查井盖安装图 | 6 |
| 沥青路面检查井盖安装图 | 7 |

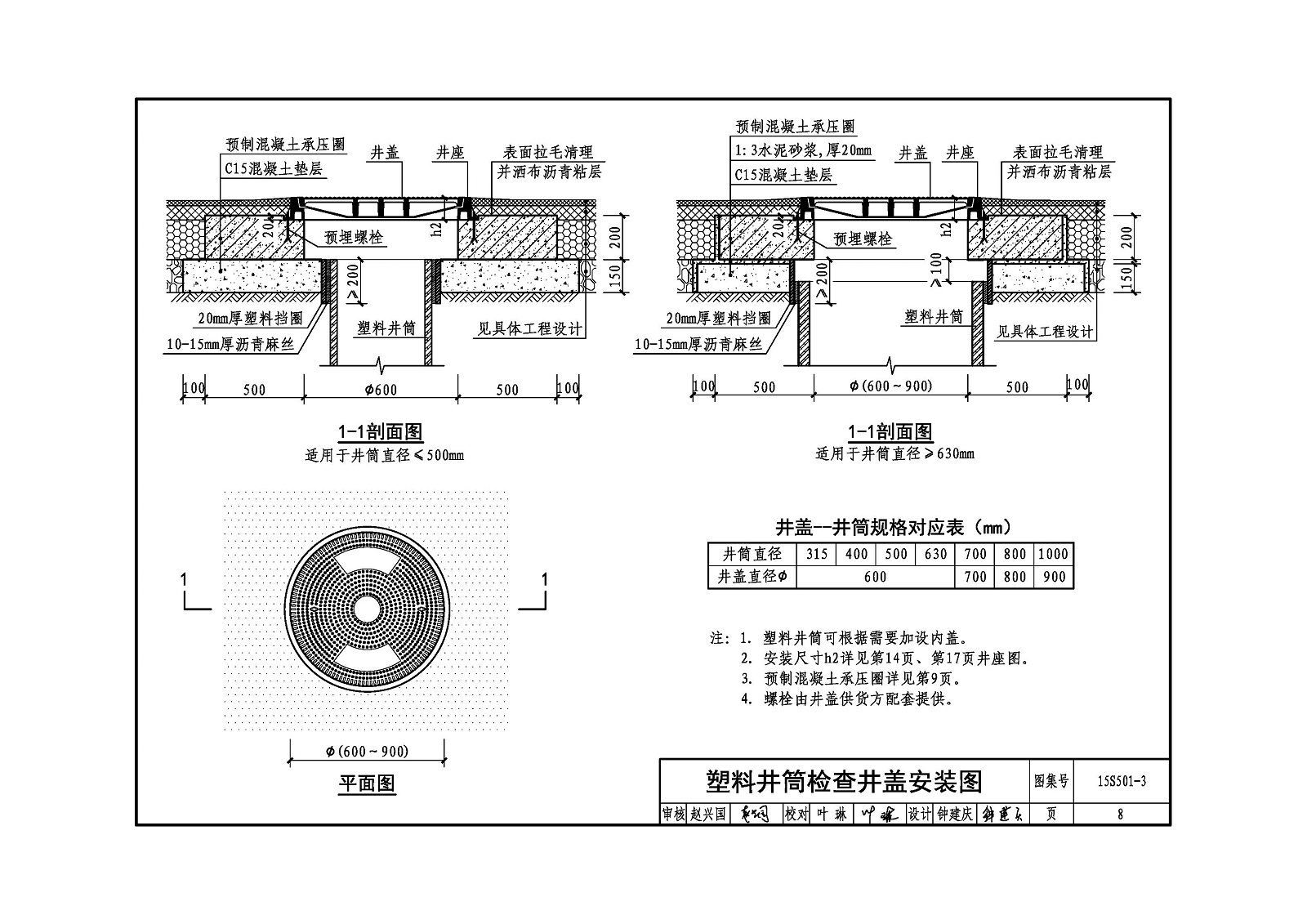

| 塑料井筒检查井盖安装图 | 8 |
| 预制混凝土承压圈模板图、配筋图 | 9 |

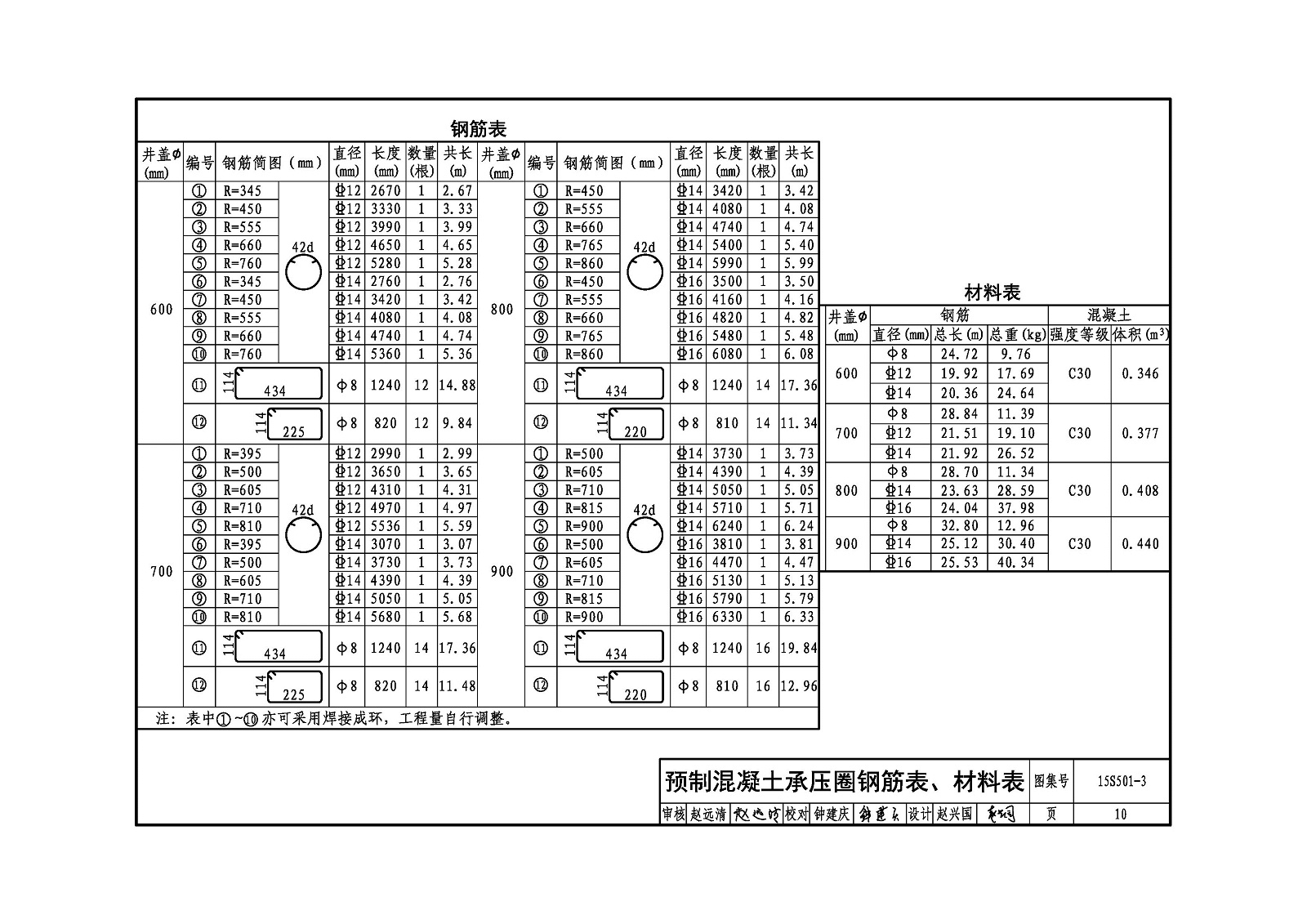

| 预制混凝土承压圈钢筋表、材料表 | 10 |
| 混凝土路面沉降井盖安装图 | 11 |
| 沥青路面沉降井盖安装图 | 12 |
| 单层井盖 | 13 |
| 单层井座 | 14 |
| 双层井盖 | 15 |
| 内盖 | 16 |
| 双层井座 | 17 |
| 沉降井座 | 18 |
| 平箅式单水箅安装图 | 19 |
| 偏沟式单水箅安装图 | 20 |
| 水箅箅子 | 21 |
| 水箅支座 | 22 |
| 明沟箅子安装图 | 23 |
| 明沟箅子 | 24 |
| 踏步安装图 | 25 |
| 踏步 | 26 |
| 附录 踏步检验标准 | 27 |
