15G909-1：钢结构连接施工图示（焊接连接）
- 图集编号
- 15G909-1
- 图集名称
- 钢结构连接施工图示（焊接连接）
- 定价
- 49.00 元
- 开本
- 16 开
- 主编单位
- 中建钢构有限公司
内容简介
本图集适用于工业与民用建筑钢结构工程中承受静荷载或动荷载、钢材厚度大于或等于3mm的结构焊接。
本图集焊接方法包括焊条电弧焊、气体保护电弧焊、药芯焊丝自保护焊、埋弧焊、电渣焊、气电立焊、栓钉焊及其组合，内容涵盖梁、柱、支撑、剪力墙等构件的工厂焊接和工地焊接连接。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 图例 | 5 |
| 1 焊缝构造 | |
| 全焊透焊缝构造 | 6 |
| 部分焊透焊缝构造 | 8 |
| 角焊缝构造 | 10 |
| 2 工厂制作链接 | |
| 箱型柱工厂焊接连接 | 11 |
| 焊接H形钢柱工厂焊接连接 | 12 |
| 变截面柱工厂焊接连接 | 13 |
| 十字型钢柱工厂焊接连接 | 15 |
| 桁架工厂焊接连接 | 16 |
| 多腔体巨柱工厂焊接连接 | 19 |
| 格构柱工厂焊接连接 | 20 |
| 梁柱连接段工厂连接 | 21 |
| 空心球及圆管工厂连接 | 25 |
| 焊接空心球节点工厂连接 | 26 |
| 梁梁工厂拼接连接 | 27 |
| 门式刚架工厂焊接连接 | 28 |
| 吊车梁工厂焊接连接 | 29 |
| 单层钢板剪力墙工厂焊接连接 | 30 |
| 柱脚工厂焊接连接 | 31 |
| 3 工地安装连接 | |
| 梁梁工地拼接连接 | 32 |
| 梁梁工地搭接连接 | 33 |
| H形钢柱工地连接 | 35 |
| 矩形钢管柱工地连接 | 36 |
| 圆管柱工地连接 | 37 |
| 十字形钢柱工地连接 | 38 |
| H形钢梁与十字形钢柱工地连接 | 39 |
| H形钢梁与钢柱工地连接 | 40 |
| H形钢梁与矩形管柱工地连接 | 42 |

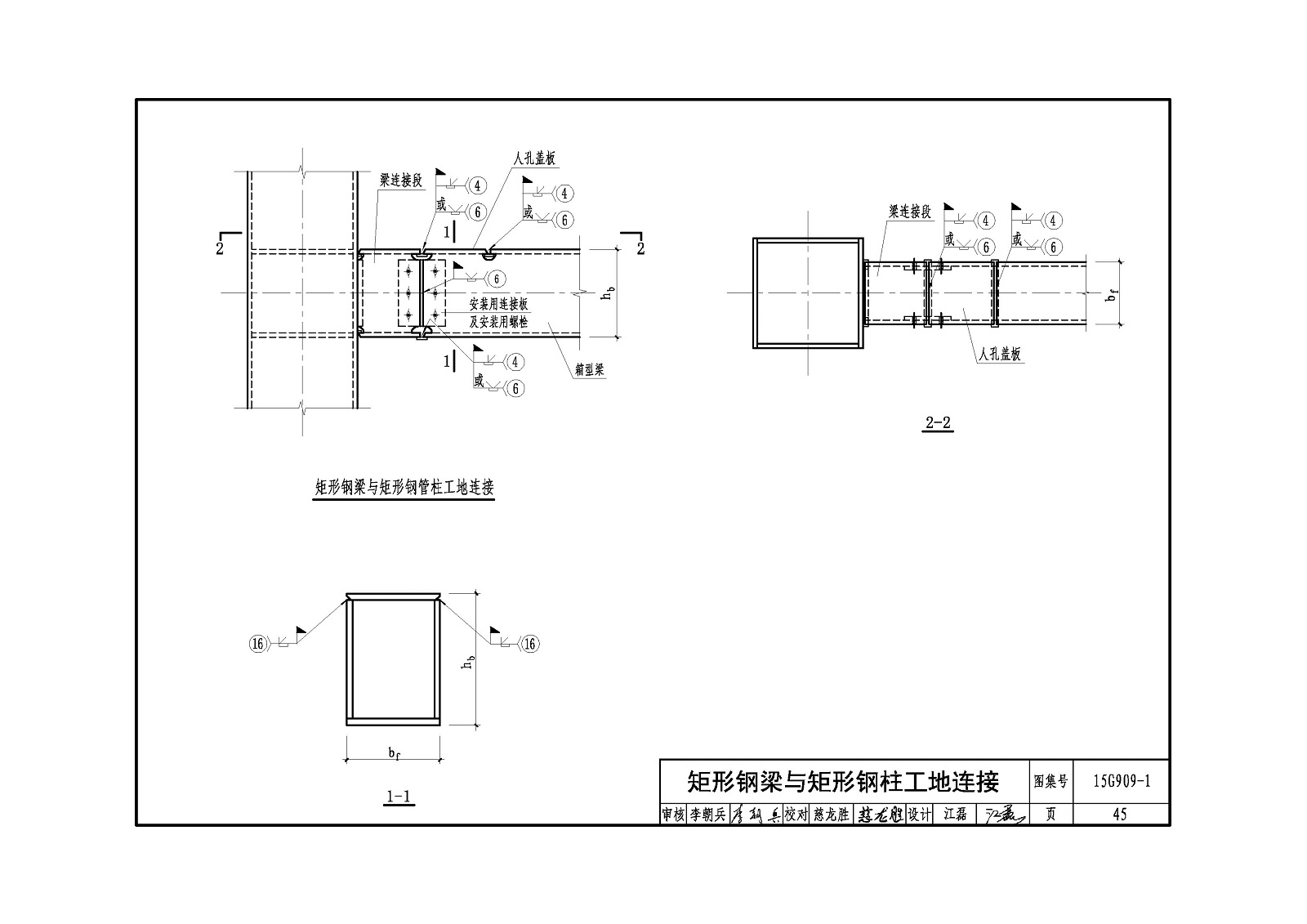

| H形钢梁与矩形钢柱工地连接 | 45 |
| 非正交梁与柱工地连接 | 46 |
| 支撑与梁柱节点工地连接 | 47 |
| 支撑与梁工地连接 | 48 |
| 支撑与支撑工地连接 | 49 |
| 单层钢板剪力墙工地焊接连接 | 50 |
| 开槽焊及塞焊构造 | 52 |
| 防止板材产生层状撕裂措施 | 53 |
| 管材相贯焊缝构造 | 55 |
| 不同厚度板对接焊缝构造 | 59 |
| 4 焊接顺序 | |
| 钢结构焊接顺序 | 60 |
| 5 附录 | |
| 附录A 焊缝图例 | 69 |
| 附录B 过焊孔切角构造 | 82 |
