14G308:混凝土后锚固连接

14G308:混凝土后锚固连接
图集编号
14G308
图集名称
混凝土后锚固连接
定价
42.00 元
开本
16 开
主编单位
  • 中国建筑标准设计研究院有限公司

内容简介

  14G308《混凝土后锚固连接》国标图集适用于被连接件以既有钢筋混凝土、预应力混凝土及素混凝土为基材,采用后置锚栓及化学植筋技术进行传递荷载的设计和构造。不适用于以砌体、轻骨料混凝土及特种混凝土为基材的后锚固连接。本图集主要介绍了混凝土后锚固连接技术、后锚固连接在工程中的应用及后锚固连接的工程计算示例。混凝土后锚固连接技术部分主要介绍了后锚固连接破坏类型、设计原则、构造要求、施工及验收要求。工程中的应用部分主要介绍了锚栓的受力状态、选用方法以及工程应用示例。本图集以工程示例形式按受力状态分别给出适用的锚固连接及锚栓类型;以计算示例指导读者对后锚固连接进行设计,选用性能安全的锚栓。本图集的编制方便广大设计及施工技术人员学习、借鉴、查找和使用,对后锚固技术的推广、保证和提高后锚固连接安全可靠,将起到积极的作用。

目录

目录1

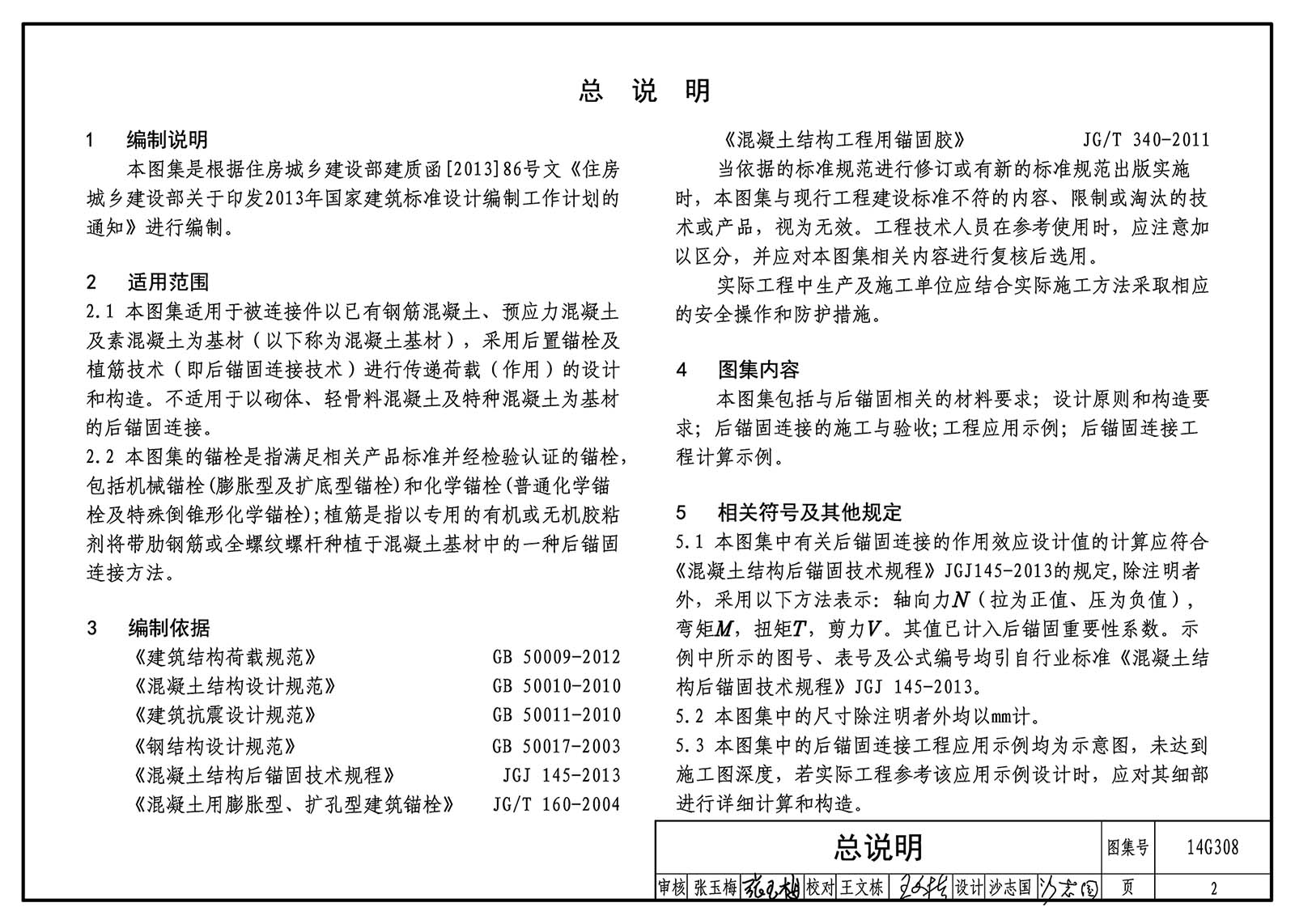

总说明2
后锚固连接技术
锚栓3
植筋 混凝土基材6
后锚固连接破坏类型7
后锚固连接设计原则8
后锚固连接构造要求11
后锚固连接施工及验收要求14
后锚固连接在工程中的应用
锚栓受力状态17
锚栓选用方法18

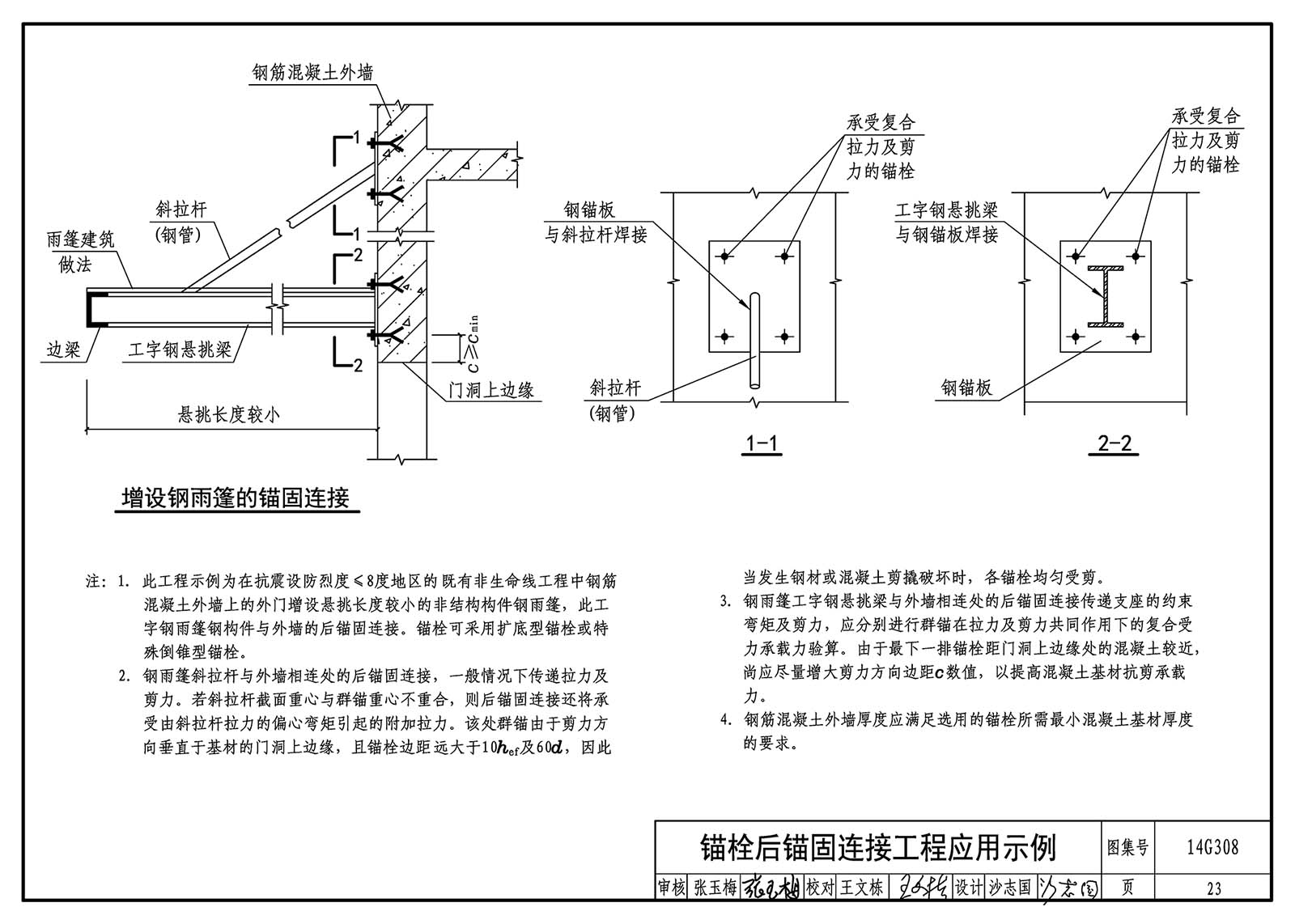

锚栓后锚固连接工程应用示例19
植筋后锚固连接工程应用示例25
后锚固连接工程计算示例

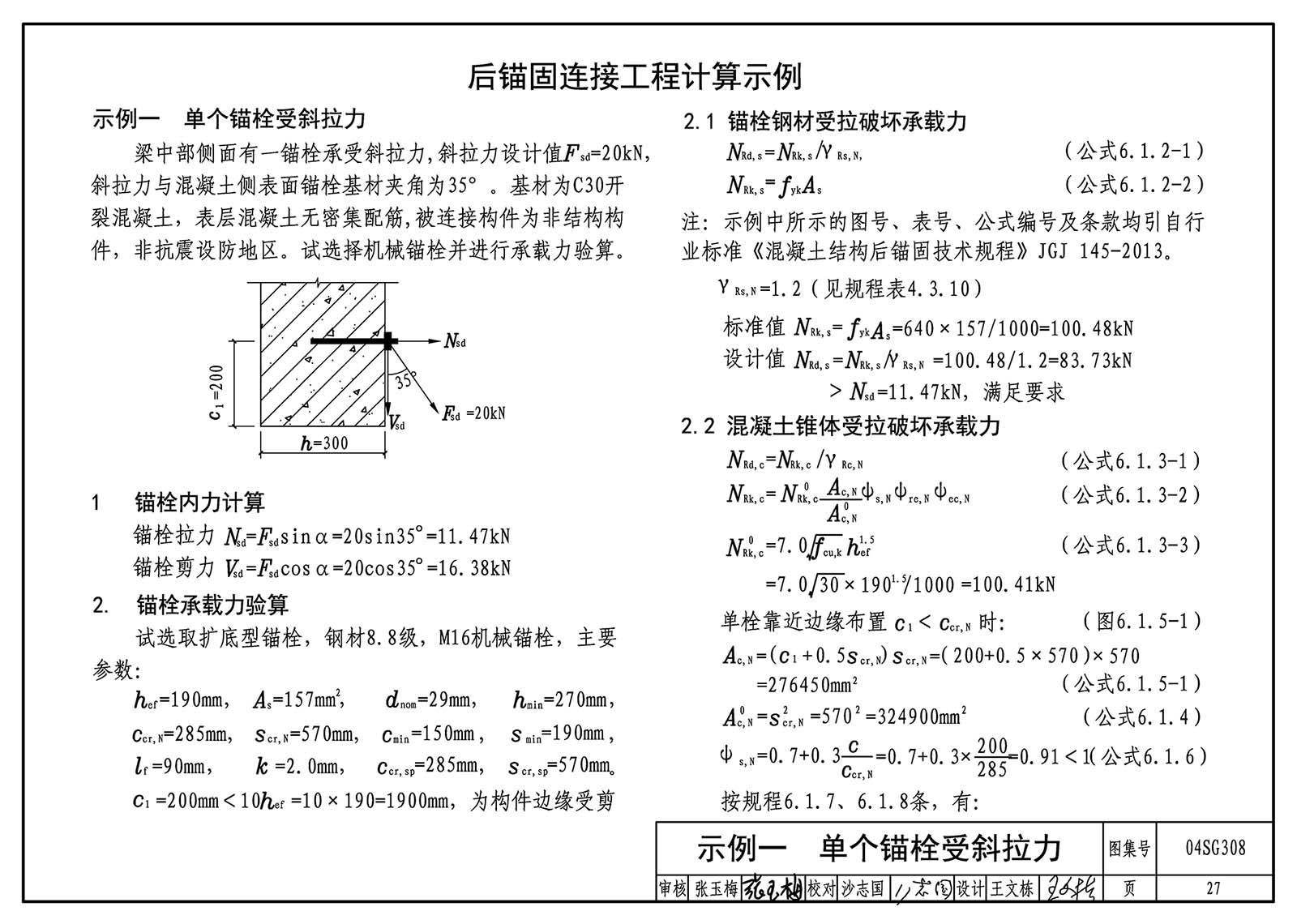

示例一 单个锚栓受斜拉力27
示例二 群锚拉剪复合受力30
示例三 群锚拉、弯、剪复合受力33
示例四 群锚弯剪复合受力36
示例五 群锚承受剪力40
示例六 群锚承受剪力及扭矩42
示例七 基础顶部植筋45
附录:部分厂家锚栓技术资料47
