14CG16:横孔连锁混凝土小型空心砌块填充墙
- 图集编号
- 14CG16
- 图集名称
- 横孔连锁混凝土小型空心砌块填充墙
- 定价
- 24.00 元
- 开本
- 16 开
- 主编单位
- 兰州大学土木工程与力学学院
- 中国建筑标准设计研究院有限公司
- 湖南大学土木工程学院
内容简介
14CG16《横孔连锁混凝土小型空心砌块填充墙》(参考图)图集, 适用于全国各气候分区,非抗震设计和抗震设防烈度为6~9度地区的钢筋混凝土及砌体结构中采用横孔连锁砌块的填充墙。
编制内容主要包括以下几方面:
1. 总说明对横孔连锁砌块类型(口字形、田字形和H字形)、规格尺寸,质量要求,建筑和结构设计,生产制作、包装堆放和运输及施工要求等方面较详尽地进行了说明。
2. 编制了不同墙体厚度的热工性能指标及适用相应气候区节能要求的参考选用表,供设计技术人员选用。
3. 按不同抗震设防烈度编制了建筑、结构刚性或柔性连接构造详图,供设计、施工者结合具体工程要求选用。
4. 为便于工程设计选用,本图集编制了墙体允许计算高度和组合柱配筋表。
本图集的编制符合我国国情,从生产、设计及施工各方面系统地提出了横孔连锁砌块的构造和施工工艺特点,质量保证措施和控制要求,能很好地指导预制厂、工程设计和施工技术人员应用。
目录
目录 | 1 |
---|---|

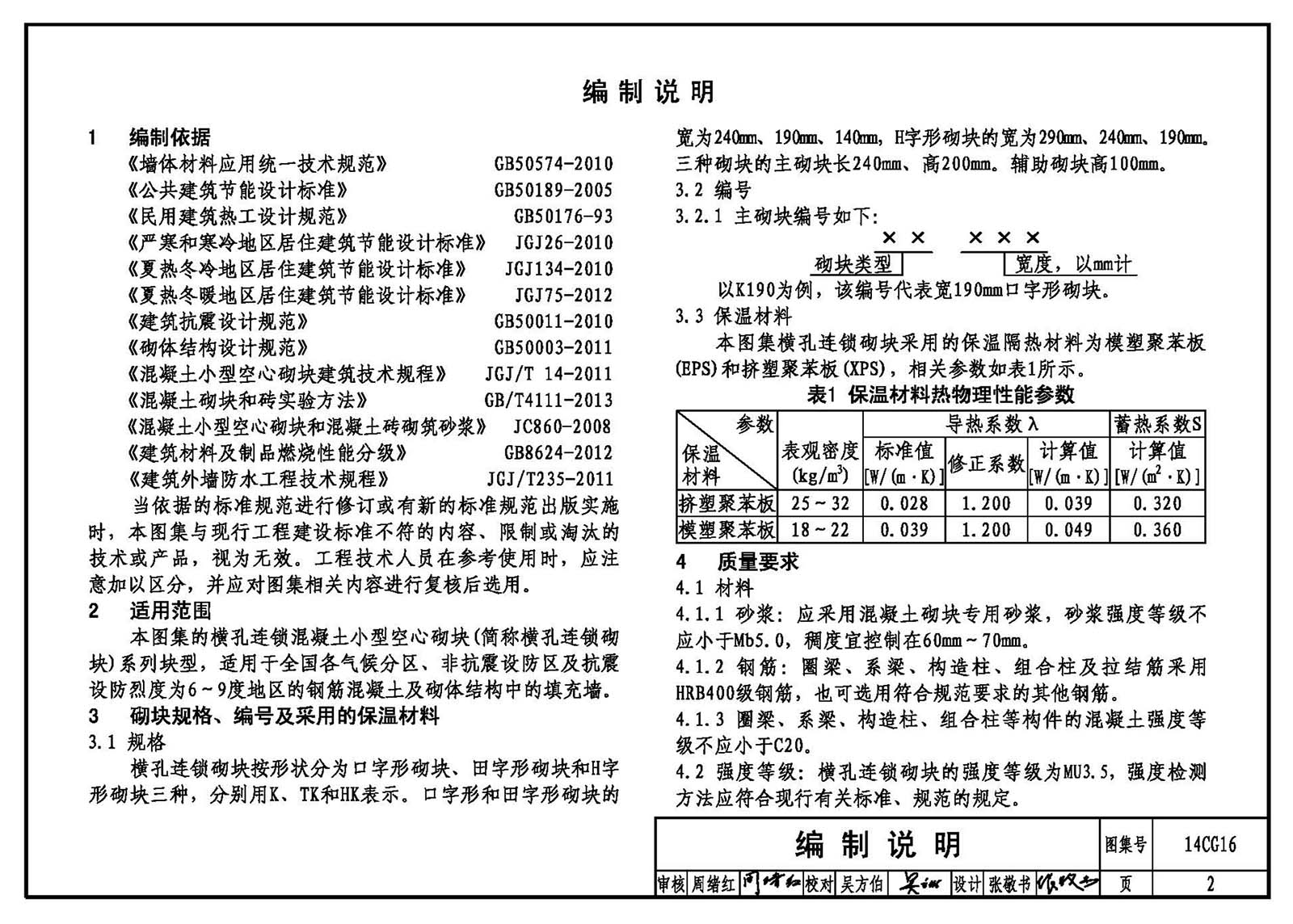

编制说明 | 2 |

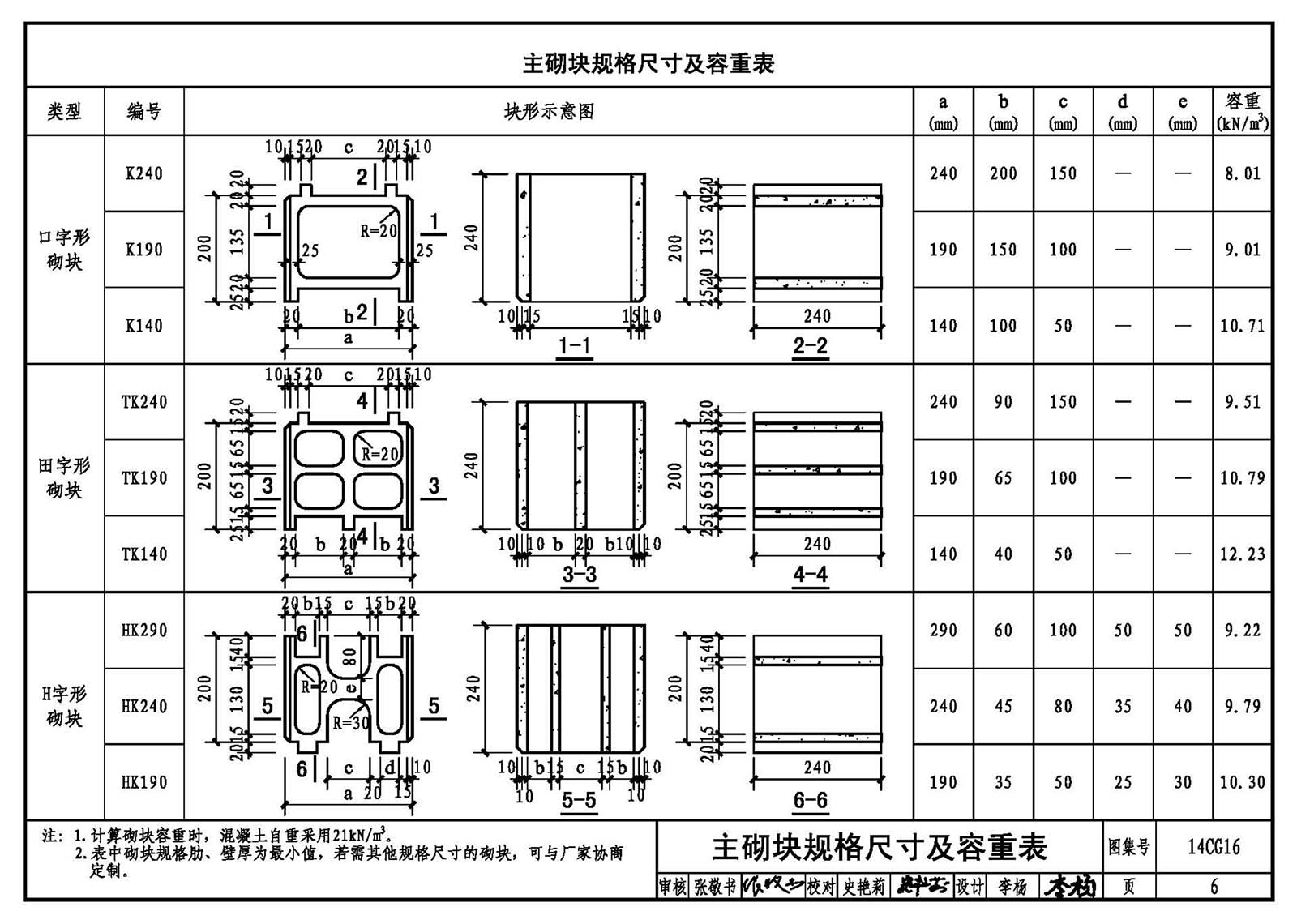

主砌块规格尺寸及容重表 | 6 |
辅助砌块规格尺寸表 | 7 |
墙体热工性能及适用范围表 | 8 |
夹心墙热工性能表 | 9 |

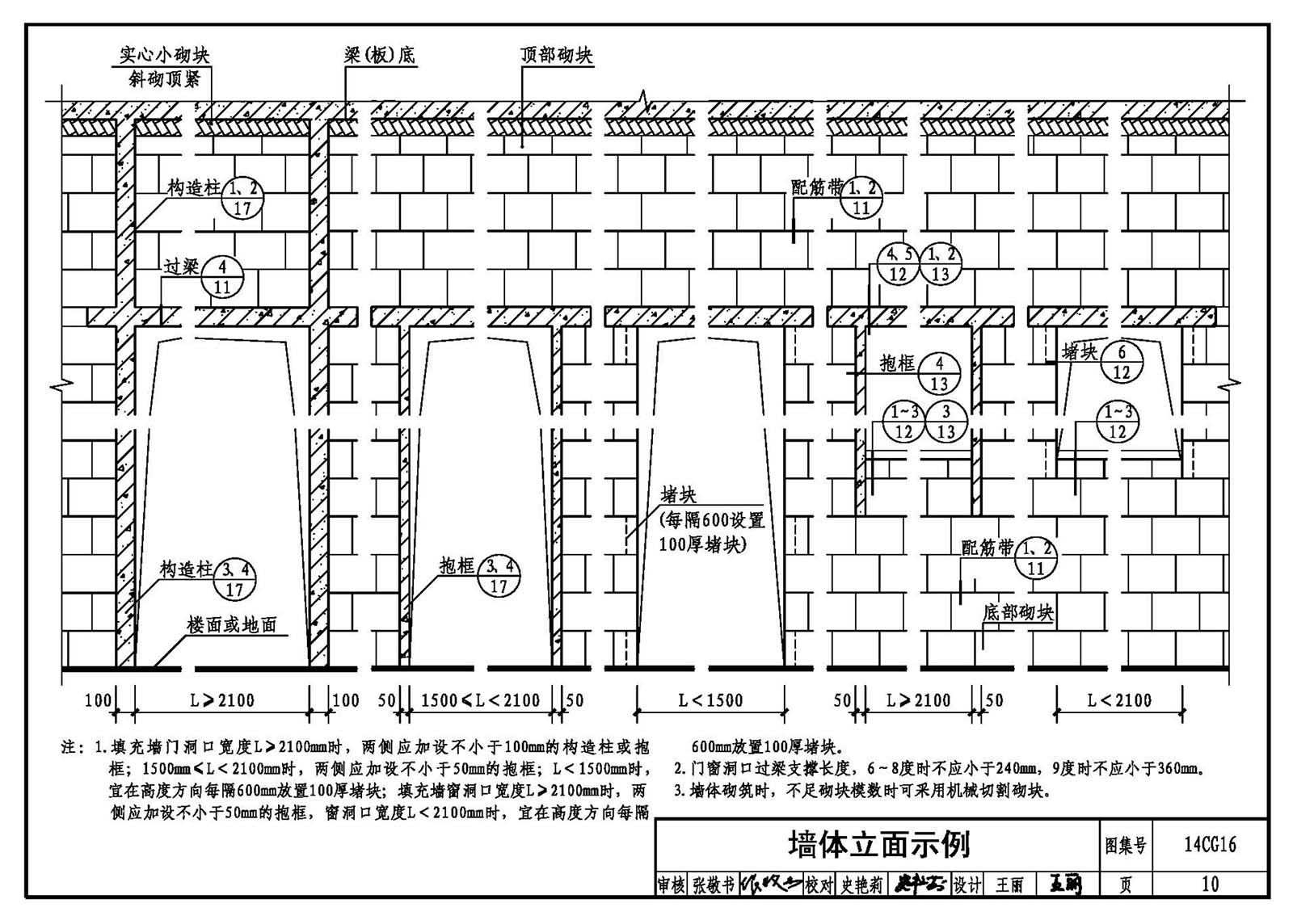

墙体立面示例 | 10 |
配筋带、拉结件、系梁、过梁及堵块详图 | 11 |
窗口节点 | 12 |
夹心墙窗口节点 | 13 |
梁板处热桥处理 | 14 |
勒脚节点 | 15 |
配件固定方法 | 16 |

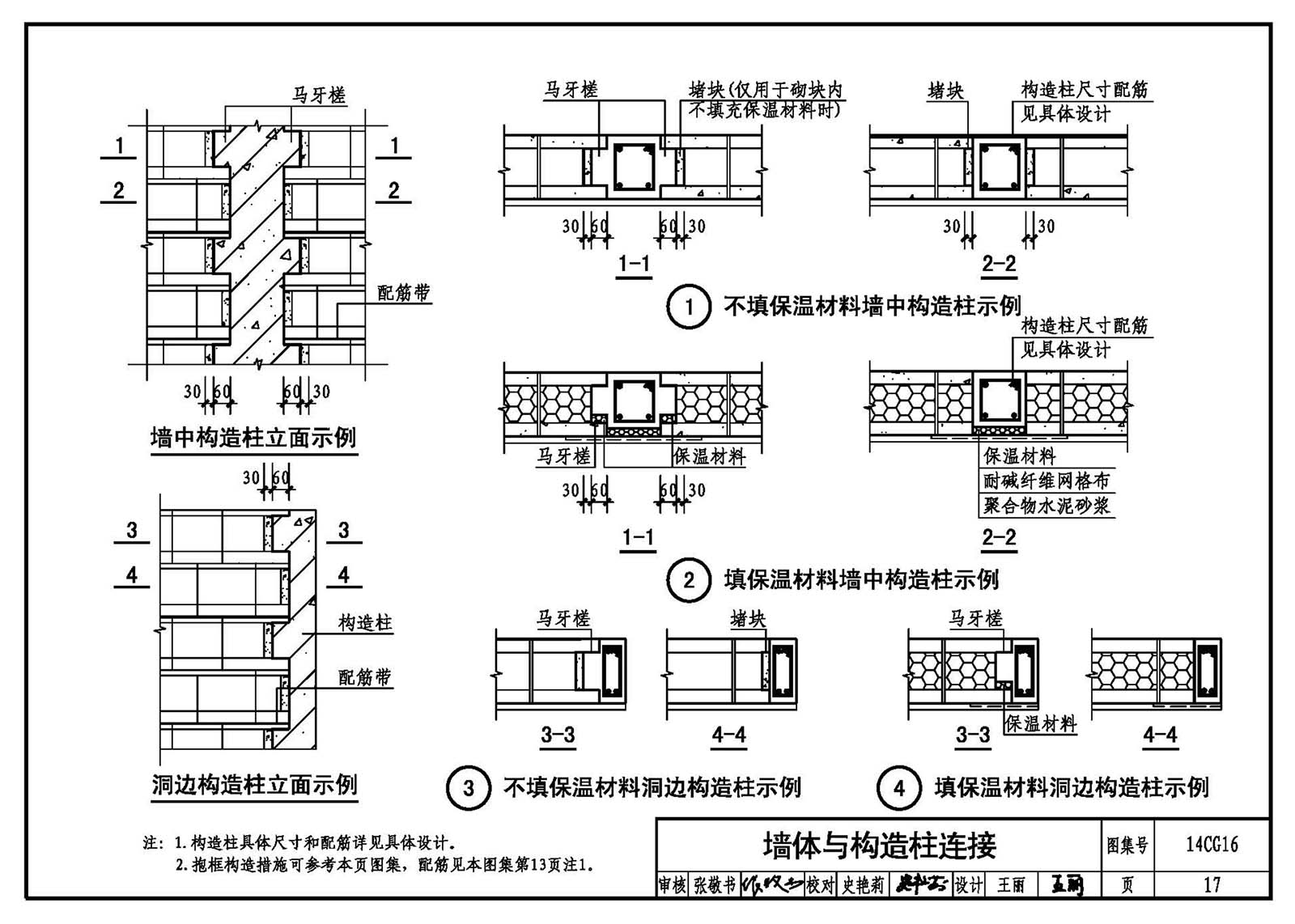

墙体与构造柱连接 | 17 |
墙体与框架柱连接 | 18 |
墙体与框架柱拉结 | 19 |
夹心墙与框架柱拉结 | 20 |
砌块组砌及连接 | 21 |
夹心墙砌块组砌及连接 | 22 |
墙体柔性连接砌块组砌 | 23 |
夹心墙柔性连接砌块组砌 | 24 |
柔性连接组合柱 | 25 |
柔性连接夹心墙连接构造 | 26 |
墙与柱、梁间柔性连接缝构造 | 27 |

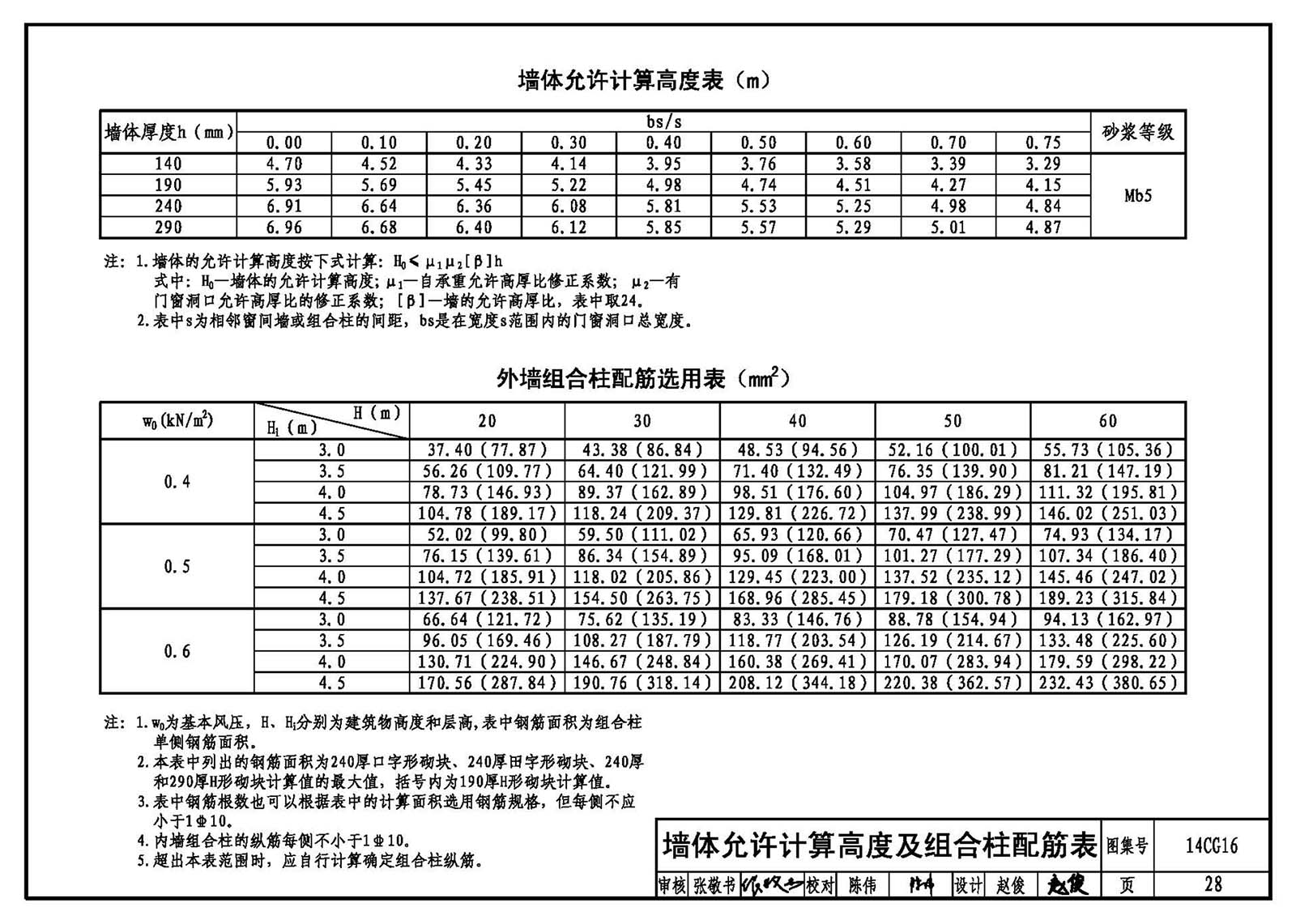

墙体允许计算高度及组合柱配筋表 | 28 |
