14G910：高强钢筋应用技术图示
- 图集编号
- 14G910
- 图集名称
- 高强钢筋应用技术图示
- 定价
- 42.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院有限公司
- 中国建筑科学研究院
内容简介
14G910《高强钢筋应用技术图示》国家建筑标准设计图集主要编入了400MPa和500MPa级钢筋，同时适用于400MPa级以下钢筋。内容包括钢筋的材料性能要求；设计基本规定和构造、做法及加工要求；钢筋连接的施工工艺；钢筋连接的施工质量验收要求等。图集将规范中的内容归纳、整理、优化后以表格的形式给出，并配以大量施工工艺图示和实用图片，便于使用者对规范的直观理解、掌握和查找。本图集适用于施工中的钢筋应用，设计人员可参考使用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 1 钢筋的定义 | 4 |

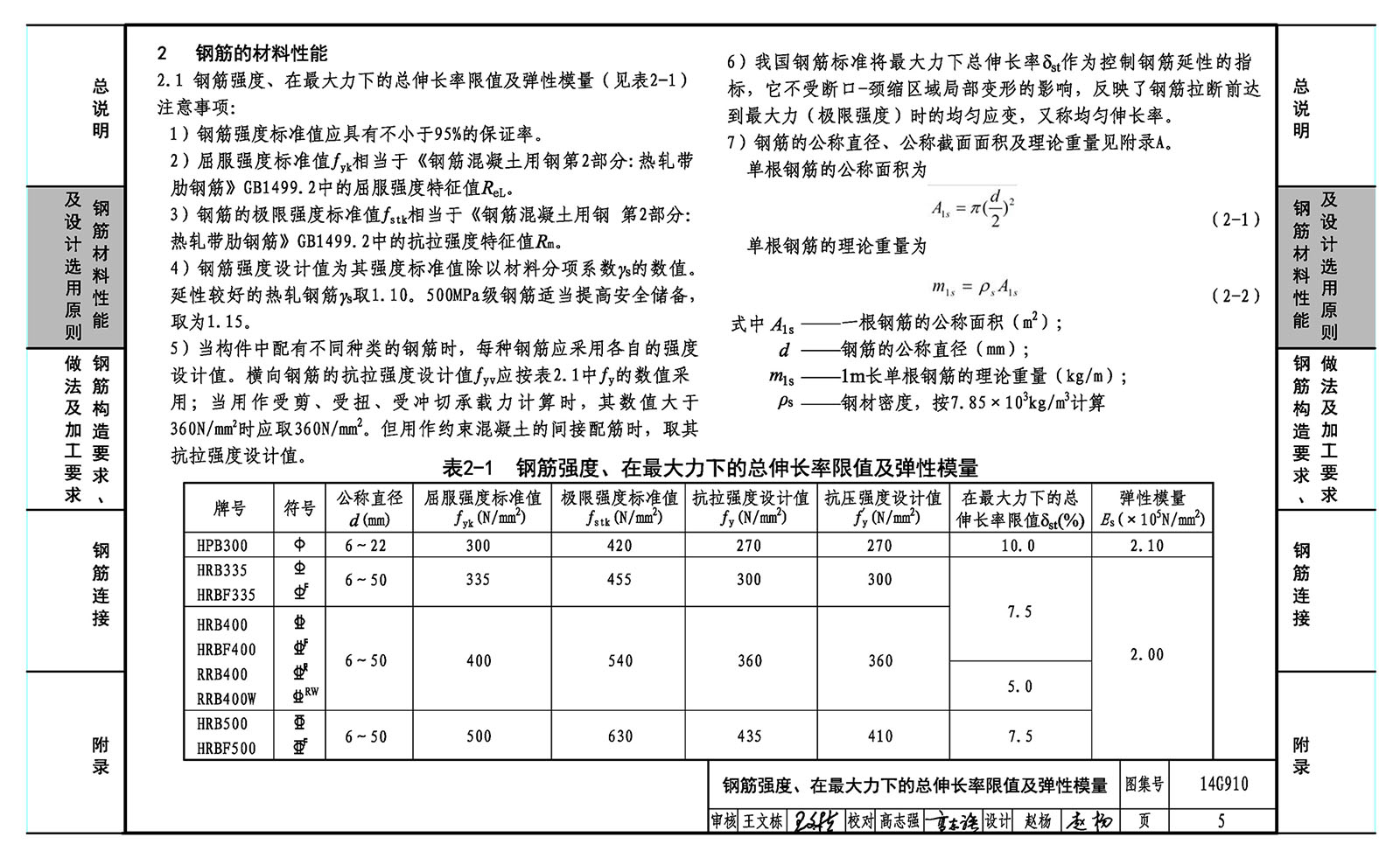

| 2 钢筋的材料性能 | 5 |
| 钢筋强度、在最大力下的总伸长率限值及弹性模量 | 5 |
| 钢筋的选用原则 | 6 |
| 3 钢筋的构造与加工要求 | 7 |
| 混凝土保护层、环境类别 | 7 |
| 纵向钢筋的锚固长度 | 8 |
| 钢筋的弯钩和弯折 | 9 |
| 纵向钢筋末端弯钩和机械锚固 | 10 |
| 箍筋、拉筋弯钩构造 | 11 |
| 纵向钢筋间距 | 12 |
| 柱纵向钢筋间距、剪力墙分布钢筋间距、钢筋的加工要求 | 13 |
| 调直后的钢筋检验 | 14 |
| 4 钢筋连接 | 15 |
| 绑扎搭接 | 15 |
| 位于同一连接区段内的受拉钢筋搭接接头的面积百分率 | |
| 纵向受拉钢筋绑扎搭接长度 | 16 |
| 纵向受力钢筋搭接区箍筋构造 | |
| 架立筋与纵向筋搭接构造 | 17 |
| 纵向钢筋绑扎搭接横截面钢筋排布 | 18 |

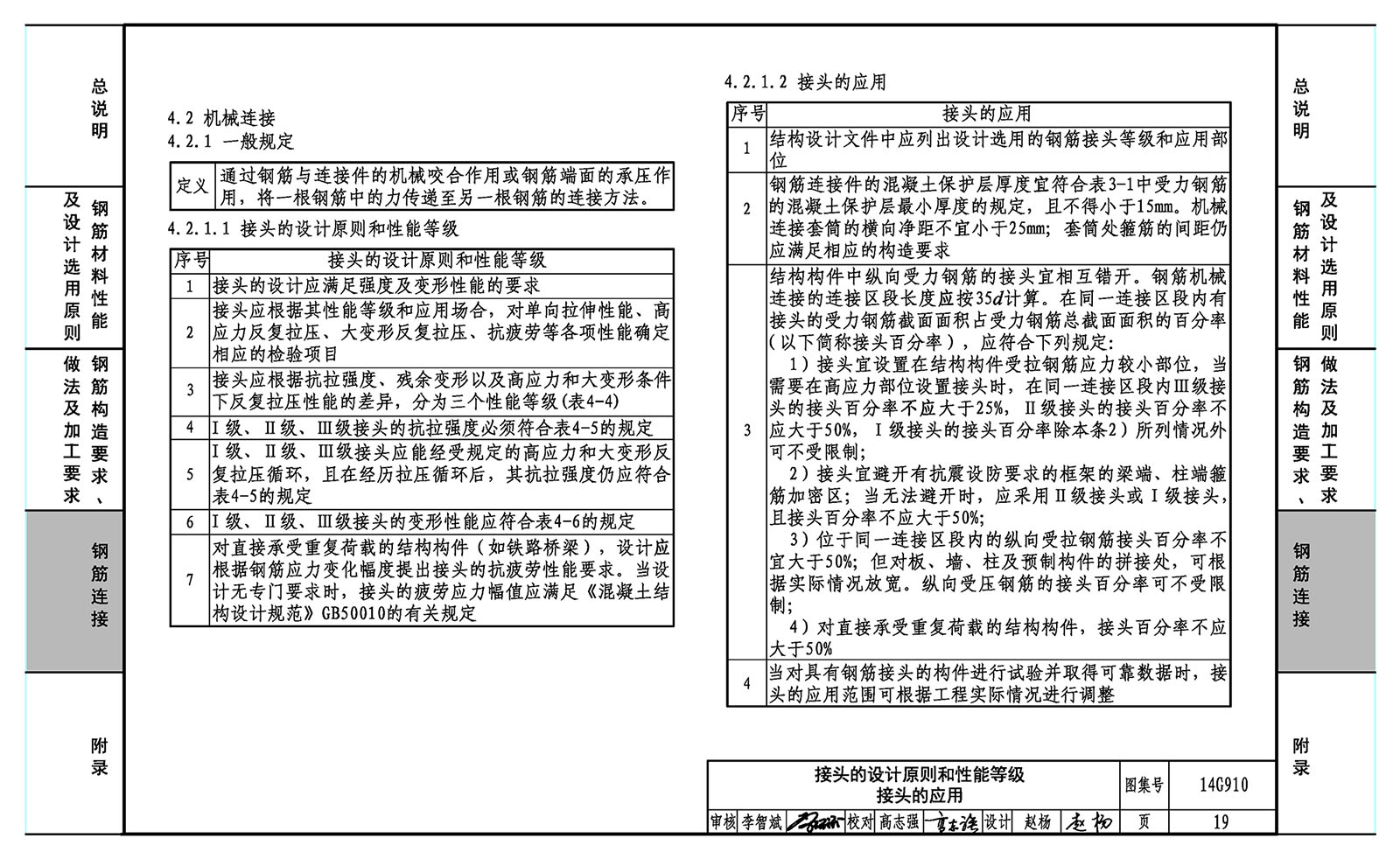

| 机械连接 | 19 |
| 接头的设计原则和性能等级、接头的应用 | 19 |
| 机械连接接头性能等级、抗拉强度、变形性能 | 20 |
| 机械连接的分类 | 21 |
| 套筒的分类、标记与标志 | 25 |
| 套筒的原材料、外观、力学性能 | 26 |
| 套筒生产、试验方法 | 27 |
| 套筒外观、尺寸及螺纹检验方法 | 28 |
| 套筒的检验原则 | 29 |
| 套筒成品检验项目 | |
| 钢筋机械连接用直螺纹套筒最小尺寸 | 30 |
| 施工现场接头的加工与安装 | 31 |
| 各类接头安装方法示意图 | 32 |
| 施工现场接头的检验与验收 | 34 |
| 焊接连接 | 35 |

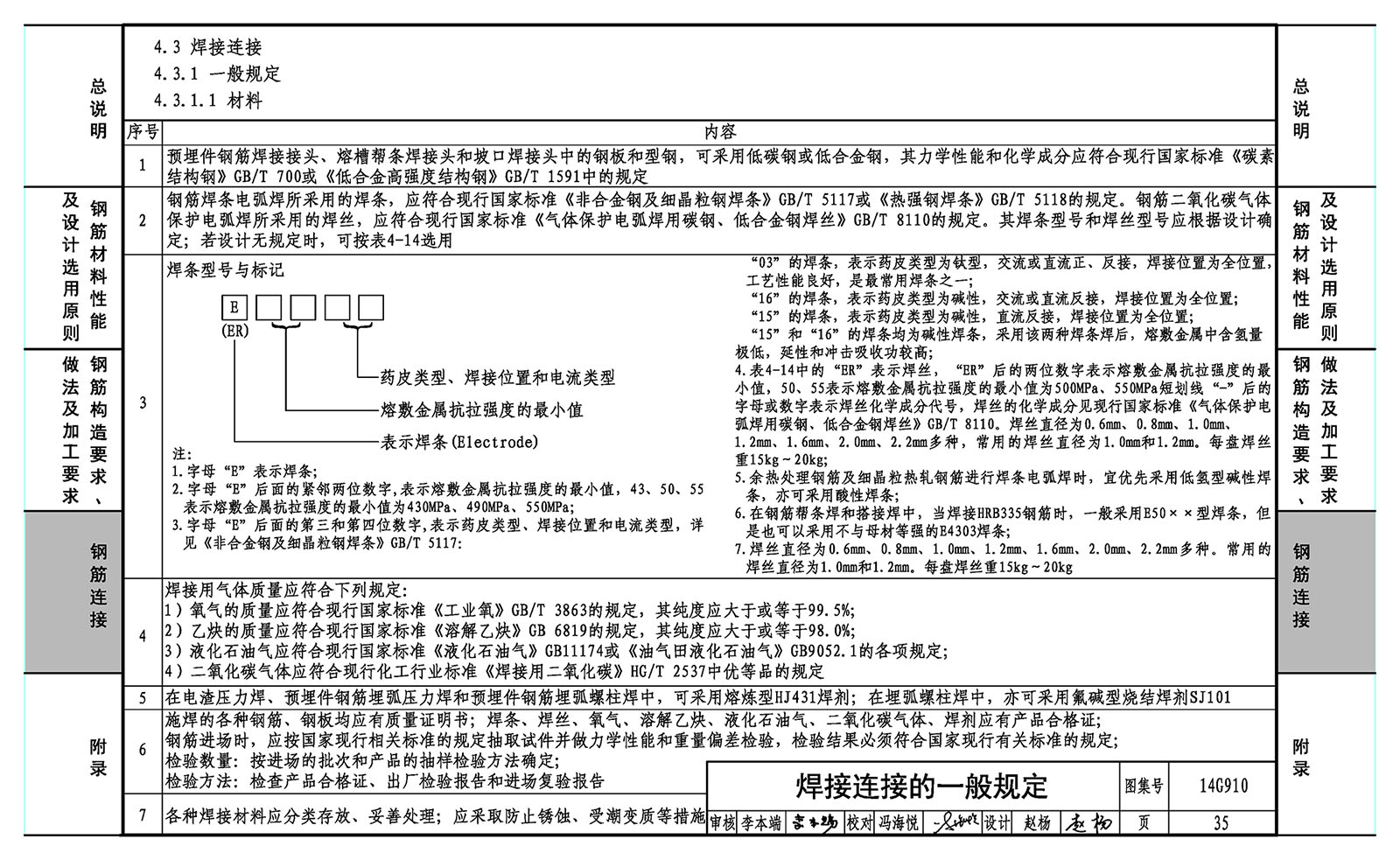

| 焊接连接的一般规定 | 35 |
| 钢筋电阻点焊 | 39 |
| 钢筋闪光对焊 | 41 |
| 箍筋闪光对焊 | 43 |
| 钢筋电弧焊 | 45 |
| 钢筋电渣压力焊 | 49 |
| 钢筋气压焊 | 51 |
| 预埋件钢筋埋弧压力焊 | 53 |
| 预埋件钢筋埋弧螺柱焊 | 54 |
| 质量检验与验收的基本规定 | 56 |
| 5 附录 | 59 |
| 附录A 钢筋的公称直径、公称截面面积及理论重量 | 59 |
| 附录B 钢筋机械连接接头试件型式检验报告 | 60 |
| 附录C 钢筋焊接接头检验批质量验收记录 | 61 |
| 附录D 预埋件钢筋T形接头拉伸试验夹具示意图 | 64 |
