14DX010：地铁电气工程设计与施工
- 图集编号
- 14DX010
- 图集名称
- 地铁电气工程设计与施工
- 定价
- 139.00 元
- 开本
- 8 开
- 主编单位
- 中铁工程设计咨询集团有限公司
- 中国建筑标准设计研究院
内容简介
14DX010《地铁电气工程设计与施工》适用于新建、改建和扩建的城市轨道交通地铁车站和区间的电气工程设计与施工。图集分设计和施工两部分编制，主要编制地铁车站和区间电气工程的特点和难点，融入新技术、新产品、新工艺，可指导地铁电气工程的设计、施工、监理和验收。主要内容包括降压变电系统主接线、降压变电所电气设备平面布置、动力照明系统、火灾自动报警系统、建筑设备监控系统、屏蔽门系统、自动售检票系统、闭路电视监视系统、门禁系统和防雷接地系统。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 4 |
| 设计分册 | |
| 降压变电所系统 | |
| 阵压变电所系统设计说明 | 6 |

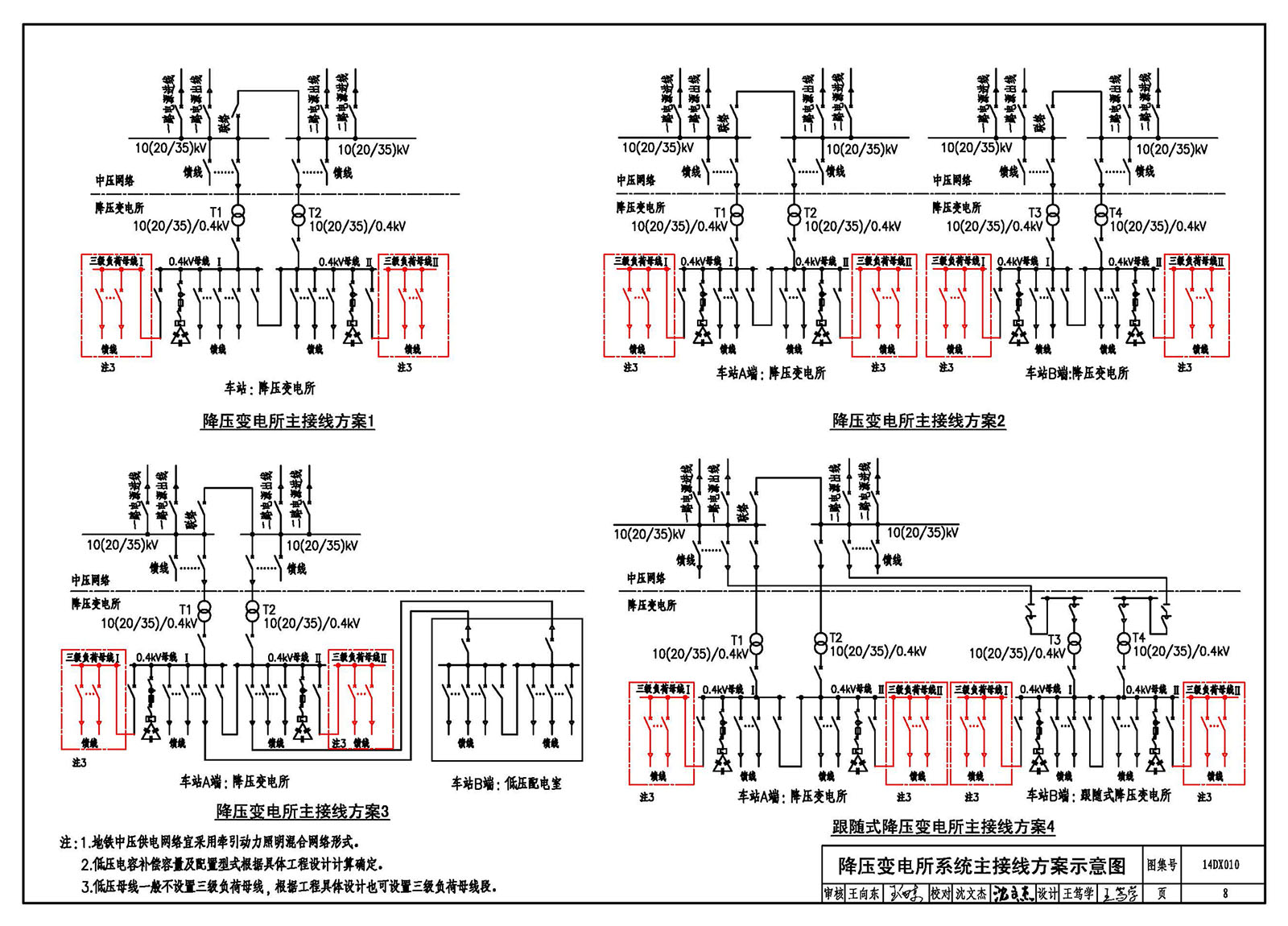

| 阵压变电所系统主接线方案示意回 | 8 |
| 阵压变电所电气设备平面布置图 | 9 |
| 降压变电所电气设备布置剖面图 | 10 |
| 阵压变电所预留孔洞及基础预埋件图 | 11 |
| 阵压变电所接地平面图 | 12 |
| 动力照明系统 | |
| 动力照明系统设计说明 | 13 |
| 照明总配电系统示意图 | 17 |
| 典型照明配电系统示意图 | 18 |
| 应急照明配电系统示意图 | 19 |
| 典型站厅层设备区照明平面图 | 20 |
| 典型站厅层设备区插座平面图 | 21 |
| 典型公共区照明平面图 | 22 |
| 典型站台板下照明平面图 | 23 |
| 典型出入口照明平面图 | 24 |
| 典型地下区间照明平面图 | 25 |
| 各类场所正常照明标准值 | 26 |
| 各类场所照明功率密度值 | 27 |
| 动力总配电系统示意图 | 28 |
| 通风空调系统配电系统示意图 | 29 |
| 环控电控柜及集中UPS装置配电系统示意图 | 30 |
| 主要动力设备配电系统示意图 | 31 |
| 区间主要动力设备及商业用电配电系统示意图 | 34 |
| 典型环控电控室及UPS装置电源室平面布置图 | 35 |
| 火灾自动报警系统 | |
| 火灾自动报警系统设计说明 | 36 |
| 全线火灾自动报警系统网络构成图 | 39 |
| 车站火灾自动报警系统图 | 40 |
| 气体灭火报警及控制系统图 | 41 |
| 站厅层火灾报警平面图 | 42 |
| 站台层火灾报警平面图 | 43 |
| 气体灭火报警及控制平面图 | 44 |
| 综合控制室平面布置图 | 45 |
| 缆式线型感温火灾探测器敷设平面图 | 46 |
| 环境与设备监控系统 | |
| 环境与设备监控系统设计说明 | 47 |
| 全线环境与设备监控系统网络构成图 | 50 |
| 车站级环境与设备监控系统构成图 | 52 |
| 站厅层环境与设备监控系统平面图 | 54 |
| 站台层环境与设备监控系统平面图 | 55 |
| 车站环境与设备监控系统配电及接地系统图 | 56 |
| 站台门系统 | |
| 站台门系统设计说明 | 57 |
| 站台门系统工作流程图 | 59 |
| 站台门监控系统原理图 | 60 |
| 站台门驱动电源原理图 | 61 |
| 站台门控制电源原理图 | 62 |
| 站台门及其设备室平面布置图 | 63 |
| 站台门系统设备接地示意图 | 64 |
| 自动售检票系统 | |
| 自动售检票系统设计说明 | 65 |
| 自动售检票系统结构图 | 67 |
| 自动售检票清分中心系统结构图 | 68 |
| 车站级自动售检票系统网络拓扑图 | 69 |
| 自动售检票系统示意图 | 70 |
| 自动售检票系统功能图 | 71 |
| 自动售检票系统票务流程图 | 72 |
| 典型站AFC设备平面布置及接地系统示意图 | 73 |
| 典型站AFC设备平面布置图 | 74 |
| 客服中心及站台监察亭典型平面布置图 | 75 |
| 客服中心及站台监察亭典型剖面图 | 77 |
| 视频监视系统 | |
| 视频监视系统设计说明 | 78 |
| 全线视频监视系统构成图 | 80 |
| 车站视频监视系统构成图 | 81 |
| 典型站厅层视频监视平面图 | 82 |
| 典型站台层视频监视平面图 | 83 |
| 典型变电所视频监视平面图 | 84 |
| 门禁系统 | |
| 门禁系统设计说明 | 85 |
| 门禁系统网络构成图 | 87 |
| 车站门禁系统图 | 88 |
| 门禁设备平面布置及配电系统图 | 89 |
| 防雷接地系统 | |
| 防雷接地系统设计说明 | 90 |
| 车站综合接地示意图 | 91 |
| 非电气金属管线等电位联结示意图 | 92 |
| 出入口地面厅防雷接地平面布置图 | 93 |
| 风亭防雷接地平面布置图 | 94 |
| 车站接地网布置示意图 | 95 |
| 车站接地网计算实例 | 96 |
| 施工分册 | |
| 降压变电所系统 | |
| 阵压变电所系统施工说明 | 97 |
| 干式变压器安装图 | 98 |
| 低压配电柜孔洞及基础图 | 99 |
| 低压配电柜固定方式 | 100 |
| 封闭式母线安装图 | 101 |
| 降压变电所接地安装图 | 102 |
| 动力照明系统 | |
| 动力照明系统施工说明 | 103 |
| 荧光灯安装图 | 105 |
| 筒虹、疏散标志灯安装图 | 106 |
| 隧道灯安装图 | 107 |
| 配电柜落地安装图 | 100 |
| 配电箱安装图 | 109 |
| 火灾自动报警系统 | |
| 火灾自动报警系统施工说明 | 110 |
| 探测器在楼板上明装图 | 111 |
| 探测器在吊顶上安装图 | 112 |
| 探测器在斜面上，在活动地板内安装图 | 113 |
| 缆式感温探测器安装图 | 114 |
| 红外光束感烟探测器安装图 | 115 |
| 管路采样式吸气感烟火灾探测器安装图 | 116 |
| 手动报警按钮、消火栓按钮.报警显示灯安装图 | 117 |
| 区间隧道内手动报警按钮、消火栓按钮安装示意图 | 118 |
| 环境与设备监控系统 | |
| 环境与设备监控系统施工说明 | 119 |
| 风管温度、温湿度传感器安装图 | 120 |
| 水管温度、电磁式流量传感器安装图 | 121 |
| 压差传感器、压力开关安装图 | 122 |
| 阀门执行器安装图 | 123 |
| 站台门系统 | |
| 站台门系统施工说明 | 124 |
| 高站台门典型平、立面布置图 | 125 |
| 低站台门典型平、立面布置图 | 126 |
| 站台门典型剖面布置图 | 127 |
| 站台门预埋件安装图 | 128 |
| 站台门绝缘接地安装图 | 129 |
| 自动售检票系统 | |
| 自动售检票系统施工说明 | 130 |
| 自动检票机底座焊接组装图举例 | 131 |
| 自动检票机底座安装图举例 | 132 |
| 自动售票机底座焊接组装及安装图举例 | 133 |
| 顶棚向导吊装结构图及总装图举例 | 134 |
| 视频监视系统 | |
| 视频监视系统施工说明 | 135 |
| 固定式、云台式摄像机安装图 | 136 |
| 球型撮像机安装图 | 137 |
| 门禁系统 | |
| 门禁系统施工说明 | 138 |
| 门禁系统单门安装图 | 139 |
| 门禁系统双门安装图 | 140 |
| 防雷接地系统 | |
| 防雷接地系统施工说明 | 141 |
| 接地引出线及连接方式示意图 | 142 |
| 接地引出线安装图 | 144 |
| 桩基承台接地安装图 | 145 |
| 接地母排安装图 | 146 |
| 接地端子箱安装图 | 147 |
| 金属电缆桥架接地安装图 | 148 |
| 金属管线、风管接地安装图 | 149 |
| 降阻剂使用方法 | 150 |
| 接地电阻测量参考方法 | 151 |
| 相关技术资料 | 152 |
