14R106：民用建筑内的燃气锅炉房设计
- 图集编号
- 14R106
- 图集名称
- 民用建筑内的燃气锅炉房设计
- 定价
- 68.00 元
- 开本
- 16 开
- 主编单位
- 华东建筑设计研究院有限公司
- 中国建筑标准设计研究院
内容简介
14R106 《民用建筑内的燃气锅炉房设计》为新编图集。本图集主要适用于新建、改建、扩建的民用建筑内的燃气锅炉房设计（含油气两用锅炉）。蒸汽锅炉额定出口蒸汽压力小于等于1.0MPa（表压）；热水锅炉额定出口水压小于等于1.0MPa（表压）、额定出口水温小于等于95℃的热力系统设计。对于额定热功率大于等于0.05MW且不大于2.8MW、额定出口水温不大于85℃的常压热水锅炉、真空热水锅炉供热系统，相关内容可参考使用。
本图集作为工程设计人员必备的辅助参考资料，主要针对从事暖通空调专业的设计人员和初涉工程设计行业的动力专业的设计人员。
主要内容：图集由目录、编制说明、相关术语、设计技术原则与要点、工程实例、排污降温池与排污扩容器、烟风道附件和热力管道自然热补偿8个部分组成。
特点：本图集采用多元化模式，既包含指导性内容，即设计技术原则与要点；又通过9个工程设计实例，结合不同建筑类型的公共建筑的特点，分类型编制。编制内容将涵盖动力工程设计内容和暖通工程设计内容。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 6 |
| 1 相关术语 | 8 |
| 2 设计技术原则与要点 | 10 |
| 基本规定 | 10 |
| 锅炉房规模的确定 | 11 |
| 锅炉房的布置 | 13 |
| 建筑物、构筑物和场地的布置 | 15 |
| 室外轻柴油储罐与建筑物的防火间距 | 16 |
| 地上燃气调压站与建筑物外墙面的水平净距 | 18 |
| 燃气调压柜与建筑物外墙面的水平净距 | 19 |
| 地下燃气调压站(箱)与建筑物外墙面的水平净距 | 20 |
| 锅炉间、辅助间和生活间的布置 | 21 |
| 锅炉房出入口的设置 | 22 |
| 锅炉房工艺布置 | 25 |
| 锅炉房内燃气系统 | 26 |
| 锅炉房内燃气管道 | 28 |
| 锅炉房风、烟道与烟囱设置 | 29 |
| 锅炉房公共安全措施——土建 | 31 |
| 锅炉房公共安全措施——电气与控制 | 33 |
| 锅炉房公共安全措施——通风 | 35 |
| 锅炉房公共安全措施——环境保护 | 36 |
| 锅炉房公共安全措施——消防 | 37 |
| 常压热水锅炉房位置的选择 | 38 |
| 常压热水锅炉系统设计要求 | 39 |
| 3 工程实例 | 40 |
| 3.1 工程实例1 3×4t/h 蒸汽锅炉房 | |
| 3×4t/h 蒸汽锅炉房 | 40 |
| 3×4t/h 蒸汽锅炉房压力管道特性表 | 41 |
| 3×4t/h 蒸汽锅炉房热力系统图 | 42 |
| 3×4t/h 蒸汽锅炉房燃气原理图 | 43 |
| 3×4t/h 蒸汽锅炉房地下一层设备平面布置图 | 44 |
| 3×4t/h 蒸汽锅炉房地下一层风管平面布置图 | 45 |
| 3×4t/h 蒸汽锅炉房A-A剖面图 | 46 |
| 3×4t/h 蒸汽锅炉房B-B剖面图 | 47 |
| 3.2 工程实例2 3×7t/h 蒸汽锅炉房 | |

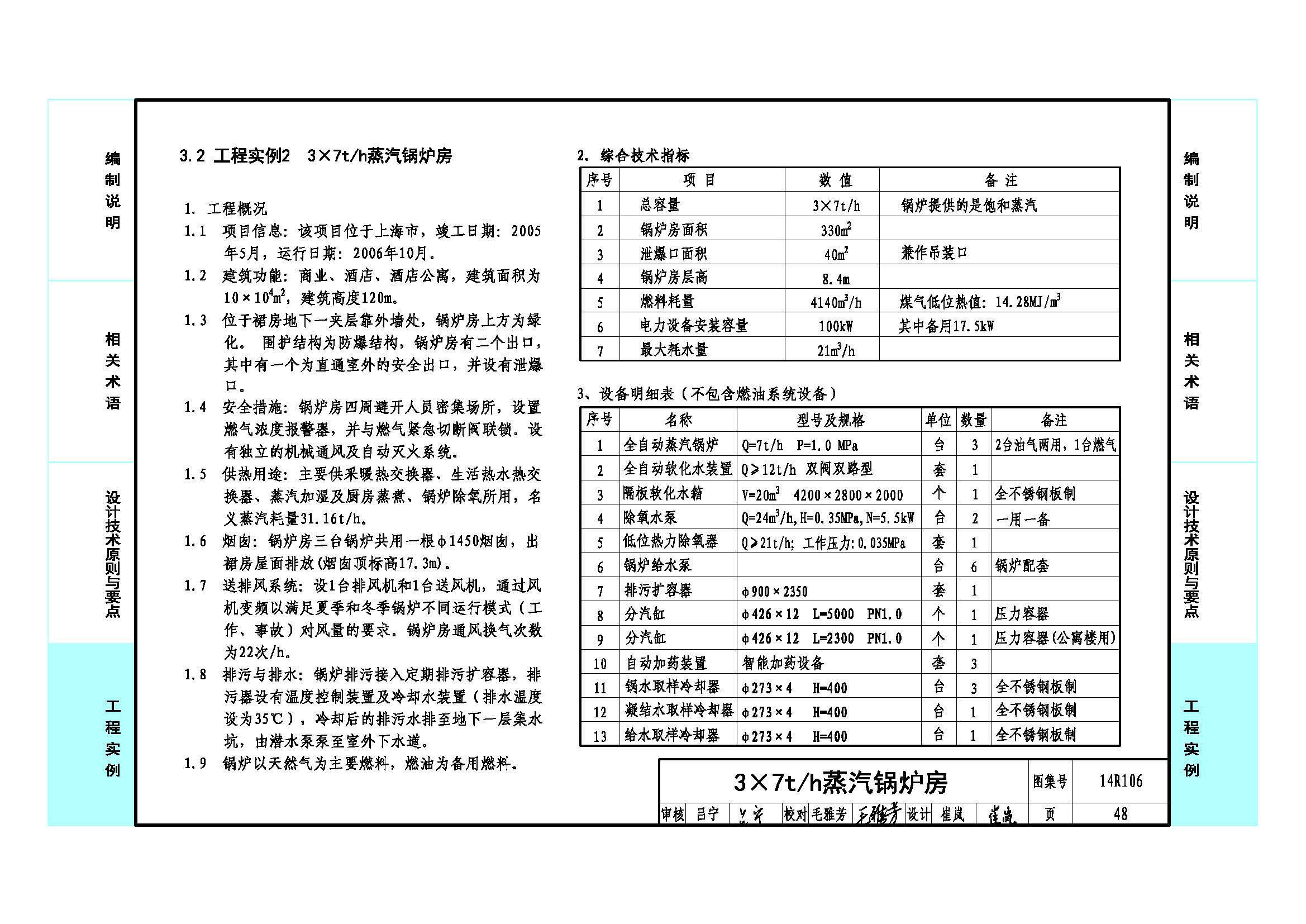

| 3×7t/h 蒸汽锅炉房 | 48 |
| 3×7t/h 蒸汽锅炉房压力管道特性表 | 49 |
| 3×7t/h 蒸汽锅炉房热力系统图 | 50 |
| 3×7t/h 蒸汽锅炉房燃气原理图 | 51 |
| 3×7t/h 蒸汽锅炉房燃油系统图 | 52 |
| 3×7t/h 蒸汽锅炉房地下一层设备平面布置图 | 53 |
| 3×7t/h 蒸汽锅炉房夹层设备平面布置图 | 54 |
| 3×7t/h 蒸汽锅炉房地下一层风管平面布置图 | 55 |
| 3×7t/h 蒸汽锅炉房夹层风管平面布置图 | 56 |
| 3×7t/h 蒸汽锅炉房A-A剖面图 | 57 |
| 3×7t/h 蒸汽锅炉房B-B剖面图 | 58 |
| 3×7t/h 蒸汽锅炉房C-C剖面图 | 59 |
| 3.3 工程实例3 4×2.8MW 热水锅炉房 | |
| 4×2.8MW 热水锅炉房 | 60 |
| 4×2.8MW 热水锅炉房热力系统图 | 61 |
| 4×2.8MW 热水锅炉房燃气原理图 | 62 |
| 4×2.8MW 热水锅炉房设备平面布置图 | 63 |
| 4×2.8MW 热水锅炉房烟道平面布置图 | 64 |
| 4×2.8MW 热水锅炉房风管平面布置图 | 65 |
| 4×2.8MW 热水锅炉房A-A、B-B剖面图 | 66 |
| 3.4 工程实例4 3×4.3MW 热水锅炉房 | |
| 3×4.3MW 热水锅炉房 | 67 |
| 3×4.3MW 热水锅炉房热力系统图 | 68 |
| 3×4.3MW 热水锅炉房燃气原理图 | 69 |
| 3×4.3MW 热水锅炉房设备平面布置图 | 70 |
| 3×4.3MW 热水锅炉房烟道平面布置图 | 71 |
| 3×4.3MW 热水锅炉房风管平面布置图 | 72 |
| 3×4.3MW 热水锅炉房A-A、B-B剖面图 | 73 |
| 3.5 工程实例5 3×2.1MW 真空热水锅炉房 | |
| 3×2.1MW 真空热水锅炉房 | 74 |
| 3×2.1MW 真空热水锅炉房热力系统图 | 75 |
| 3×2.1MW 真空热水锅炉房燃气原理图 | 76 |
| 3×2.1MW 真空热水锅炉房地下一层设备平面布置图 | 77 |
| 3×2.1MW 真空热水锅炉房局部夹层设备平面布置图 | 78 |
| 3×2.1MW 真空热水锅炉房局部夹层风管平面布置图 | 79 |
| 3×2.1MW 真空热水锅炉房A-A剖面图 | 80 |
| 3×2.1MW 真空热水锅炉房B-B剖面图 | 81 |
| 3.6 工程实例6 3×2.3MW 真空热水锅炉房 | |
| 3×2.3MW 真空热水锅炉房 | 82 |
| 3×2.3MW 真空热水锅炉房热力系统图 | 83 |
| 3×2.3MW 真空热水锅炉房燃气原理图 | 84 |
| 3×2.3MW 真空热水锅炉房地下一层设备平面布置图 | 85 |
| 3×2.3MW 真空热水锅炉房地下一层风管平面布置图 | 86 |
| 3×2.3MW 真空热水锅炉房A-A剖面图 | 87 |
| 3×2.3MW 真空热水锅炉房B-B、C-C剖面图 | 88 |
| 3.7 工程实例7 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房 | |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房 | 89 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房压力管道特性表 | 90 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房蒸汽锅炉热力系统图 | 91 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房热水锅炉热力系统图 | 92 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房燃气原理图 | 93 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房设备平面布置图 | 94 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房烟道平面布置图 | 95 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房风管平面布置图 | 96 |
| 5×4t/h蒸汽锅炉+2×1.7MW 真空热水锅炉房A-A、B-B剖面图 | 97 |
| 3.8 工程实例8 3×2.3MW 常压热水锅炉房 | |
| 3×2.3MW 常压热水锅炉房 | 98 |
| 3×2.3MW 常压热水锅炉房热力系统图 | 99 |
| 3×2.3MW 常压热水锅炉房燃气原理图 | 100 |
| 3×2.3MW 常压热水锅炉房地下一层设备平面布置图 | 101 |
| 3×2.3MW 常压热水锅炉房地下一层风管平面布置图 | 102 |
| 3×2.3MW 常压热水锅炉房A-A、B-B剖面图 | 103 |
| 3.9 工程实例9 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房 | |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房 | 104 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房压力管道特性表 | 105 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房蒸汽锅炉热力系统图 | 106 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房热水锅炉热力系统图 | 107 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房燃气原理图 | 108 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房设备平面布置图 | 109 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房夹层设备平面布置图 | 110 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房风管平面布置图 | 111 |
| 3×4t/h蒸汽锅炉+3×2.6MW 热水锅炉房A-A、B-B剖面图 | 112 |
| 蒸汽锅炉房设计与施工说明 | 113 |
| 热水锅炉房设计与施工说明 | 117 |
| 4 排污降温池与排污扩容器 | 121 |
| 4.1 钢筋混凝土排污降温池的选型 | 121 |
| 4.2 钢筋混凝土排污降温池结构尺寸一览表 | 122 |
| 1型、2型钢筋混凝土排污降温池平、剖面图 | 123 |
| 3型～6型钢筋混凝土排污降温池平、剖面图 | 124 |
| 4.3 连续排污扩容器 | 125 |
| 4.4 φ900定期排污扩容器 | 126 |
| 5 烟风道附件 | 127 |
| 5.1 重力防爆门 | 127 |
| 5.2 G型爆破片 | 128 |
| 5.3 长方形防爆板 | 129 |
| 5.4 圆形防爆板 | 130 |
| 5.5 抽风控制器 | 131 |
| 6 热力管道自然热补偿 | 132 |
