13G440:大跨度预应力空心板(跨度4.2m~18m)
- 图集编号
- 13G440
- 图集名称
- 大跨度预应力空心板(跨度4.2m~18m)
- 定价
- 49.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑东北设计研究院有限公司
- 中国建筑标准设计研究院
内容简介
13G440《大跨度预应力空心板(跨度4.2m~18.0m)》图集, 适用于采用先张法长线台座缓慢放张工艺生产的混凝土空心板。环境类别为一类及二a类的工业与民用建筑,抗震设防烈度不大于8度及非抗震设计房屋的楼、屋面板, 用于高层建筑时尚应符合《高层建筑混凝土结构技术规程》JGJ3-2010第3.6.2条的规定。
编制内容主要包括以下几方面:
1. 对预应力空心板的适用范围、材料、规格、设计计算、制作和安装要求及质量检验等方面较详尽地进行了说明,并且提供了选用例题。
2. 编制了各种规格的预应力空心板截面参数表、选用表、荷载检验表,供生产、设计和施工技术人员选用。
3. 按不同抗震设防烈度编制了不同类型板端连接构造详图,供设计者结合具体工程要求选用。本图集的编制符合我国国情,从生产、设计及施工各方面系统地提出了大跨度预应力混凝土空心板的质量保证措施和控制要求,能很好地指导预制厂、工程设计和施工技术人员应用。
目录
目录 | 1 |
---|---|

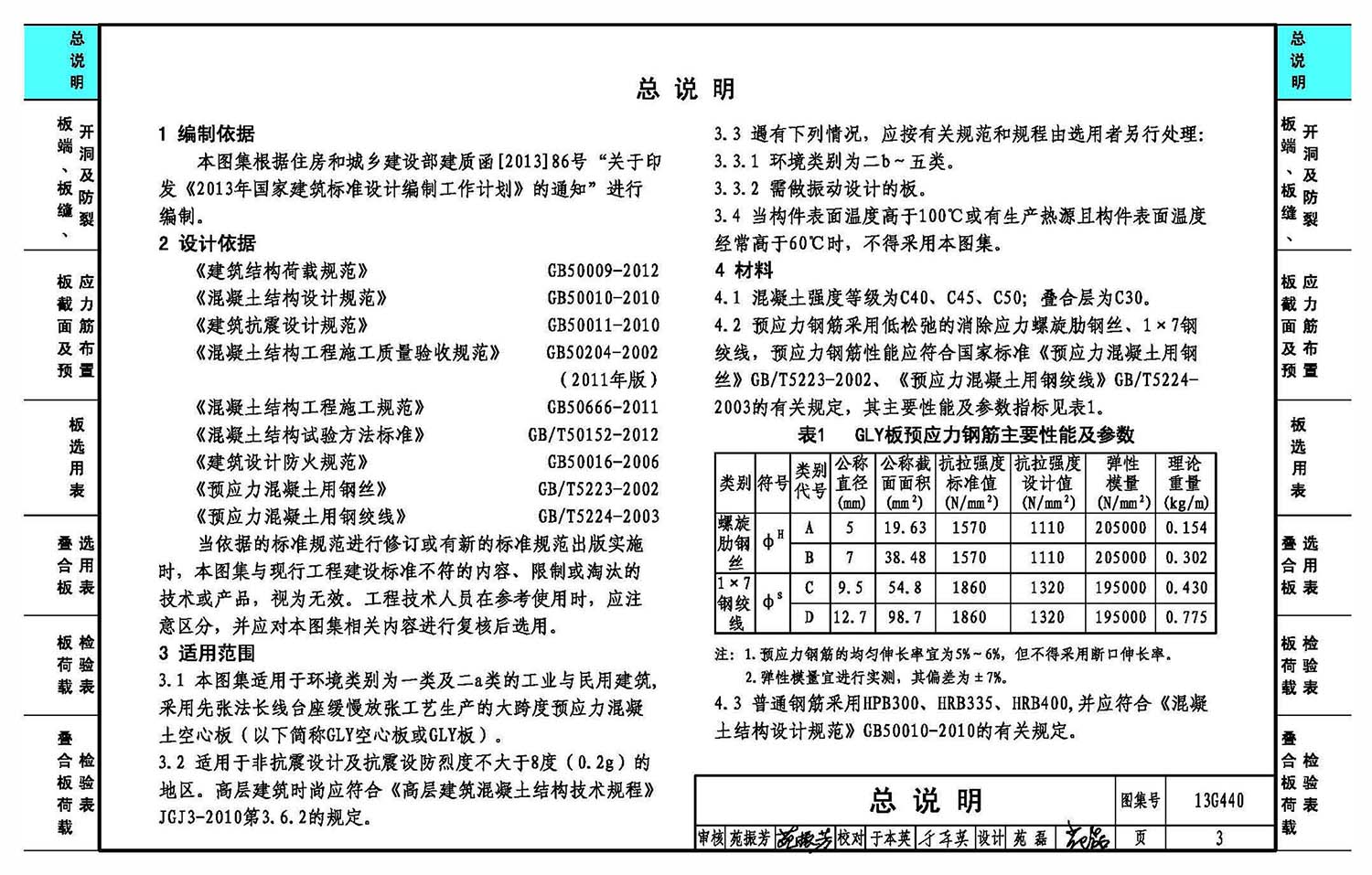

总说明 | 3 |
GLY板板端、板缝、开洞及防裂 | |

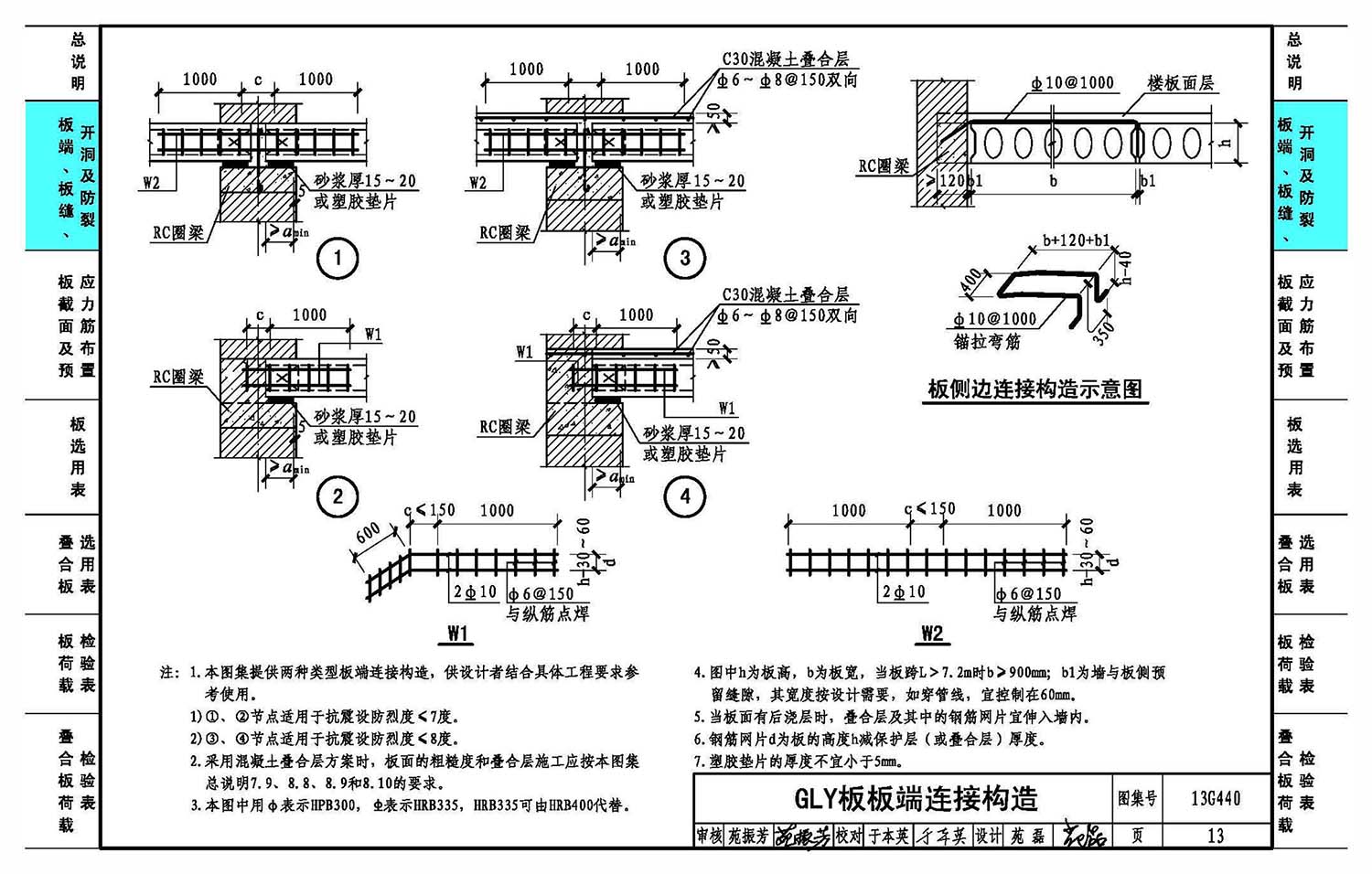

GLY板板端连接构造 | 13 |
GLY板板缝节点构造 | 16 |
GLY板与RC墙或梁连接构造 | 17 |
GLY板与钢结构连接节点 | 19 |
GLY板板面开洞构造 | 21 |
楼板面层防裂及板底设吊件 | 23 |
GLY板截面及预应力筋布置 | |
GLY板的截面参数表 | 24 |
150mm高GLY板截面及预应力筋布置 | 25 |

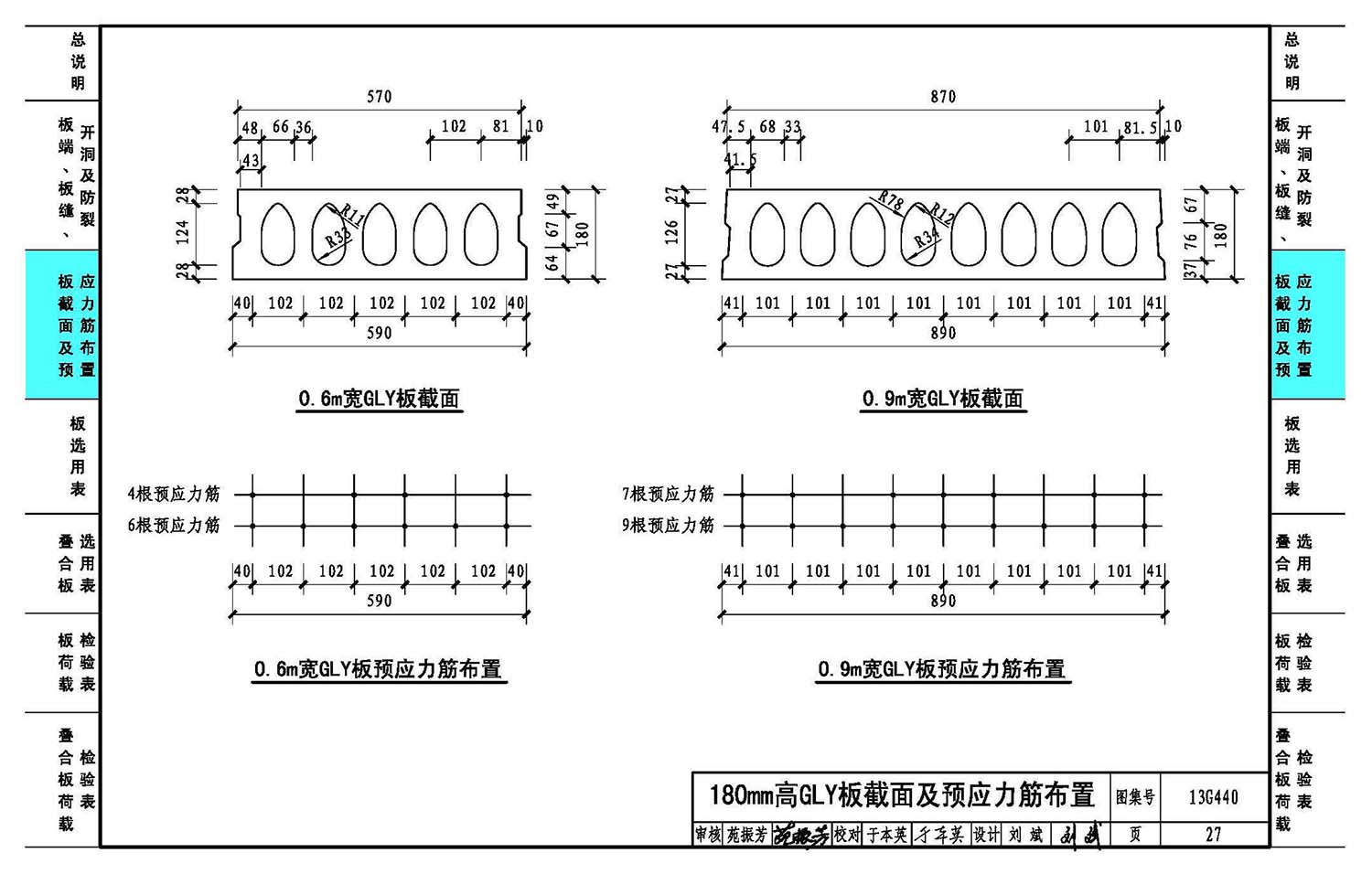

180mm高GLY板截面及预应力筋布置 | 27 |
200mm高GLY板截面及预应力筋布置 | 29 |
250mm高GLY板截面及预应力筋布置 | 31 |
300mm高GLY板截面及预应力筋布置 | 33 |
380mm高GLY板截面及预应力筋布置 | 35 |
GLY板选用表 | |
150mm高、0.6m宽GLY板选用表 | 37 |

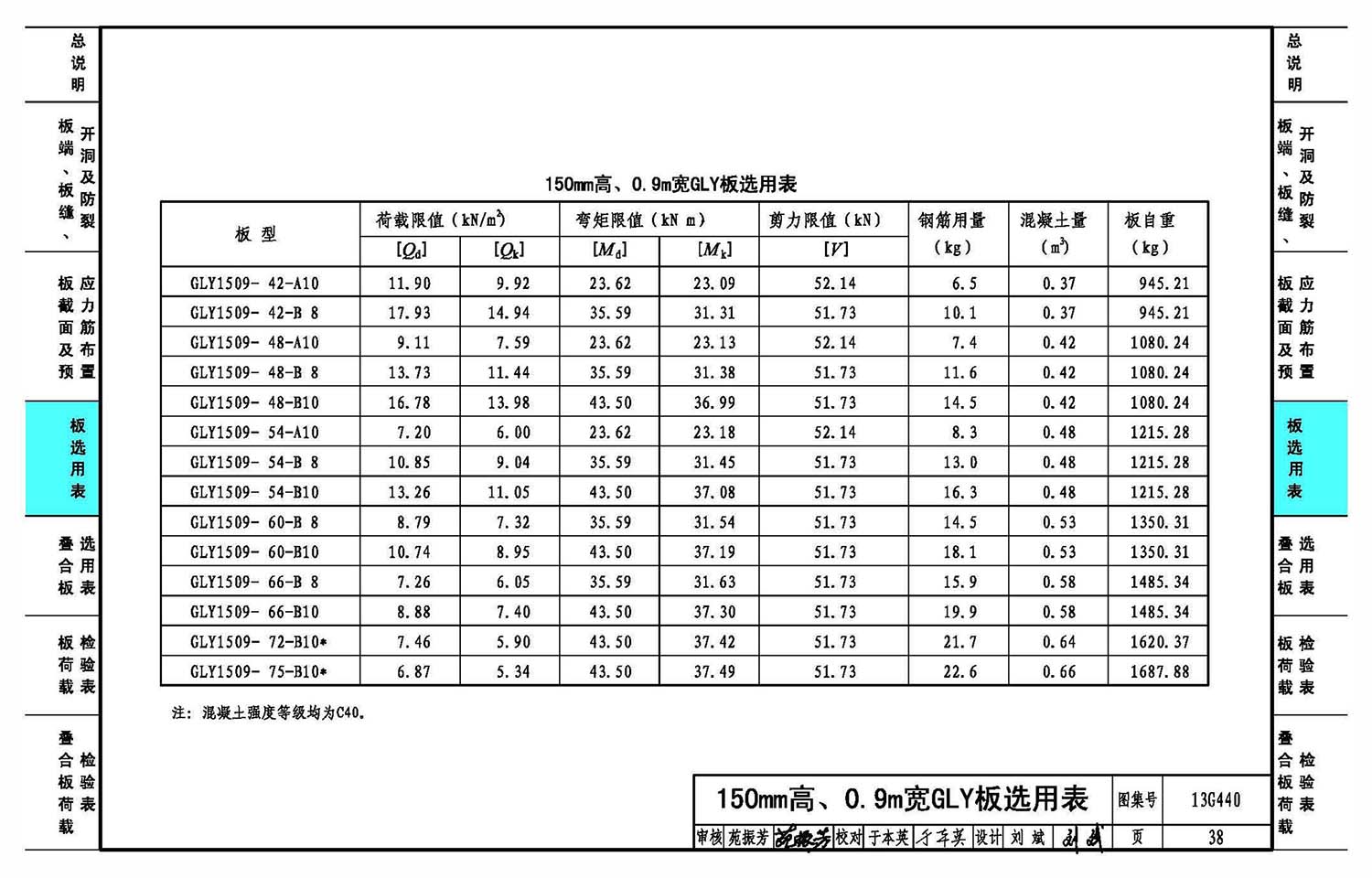

150mm高、0.9m宽GLY板选用表 | 38 |
150mm高、1.2m宽GLY板选用表 | 39 |
180mm商、0.6m宽GLY板选用表 | 40 |
180mm高、0.9m宽GLY板选用表 | 41 |
180mm高、1.2m宽GLY板选用表 | 42 |
200mm高、0.9m宽GLY板选用表 | 43 |
200mm高、1.2m宽GLY板选用表 | 44 |
250mm高、0.9m宽GLY板选用表 | 45 |
250mm高、1.2m宽GLY板选用表 | 46 |
300mm高、0.9m宽GLY板选用表 | 47 |
300mm高、1.2m宽GLY板选用表 | 48 |
380mm高、0.9m宽GLY板选用表 | 50 |
380mm高、1.2m宽GLY板选用表 | 52 |
叠合GLY板选用表 | |
叠合200mm高、0.9m宽GLY板选用表 | 54 |
叠合200mm高、1.2m宽GLY板选用表 | 55 |
叠合250mm高、0.9m宽GLY板选用表 | 56 |
叠合250mm高、1.2m宽GLY板选用表 | 57 |
GLY板荷载检验表 | |
150mm高、0.6m宽GLY板荷载检验表 | 58 |
150mm高、0.9m宽GLY板荷载检验表 | 59 |
150mm高、1.2m宽GLY板荷载检验表 | 60 |
180mm高、0.6m宽GLY板荷载检验表 | 61 |
180mm高、0.9m宽GLY板荷载检验表 | 62 |
180mm高、1.2m宽GLY板荷载检验表 | 63 |
200mm高、0.9m宽GLY板荷载检验表 | 64 |
200mm高、1.2m宽GLY板荷载检验表 | 65 |
250mm高、0.9m宽GLY板荷载检验表 | 66 |
250mm高、1.2m宽GLY板荷载检验表 | 67 |
300mm高、0.9m宽GLY板荷载检验表 | 68 |

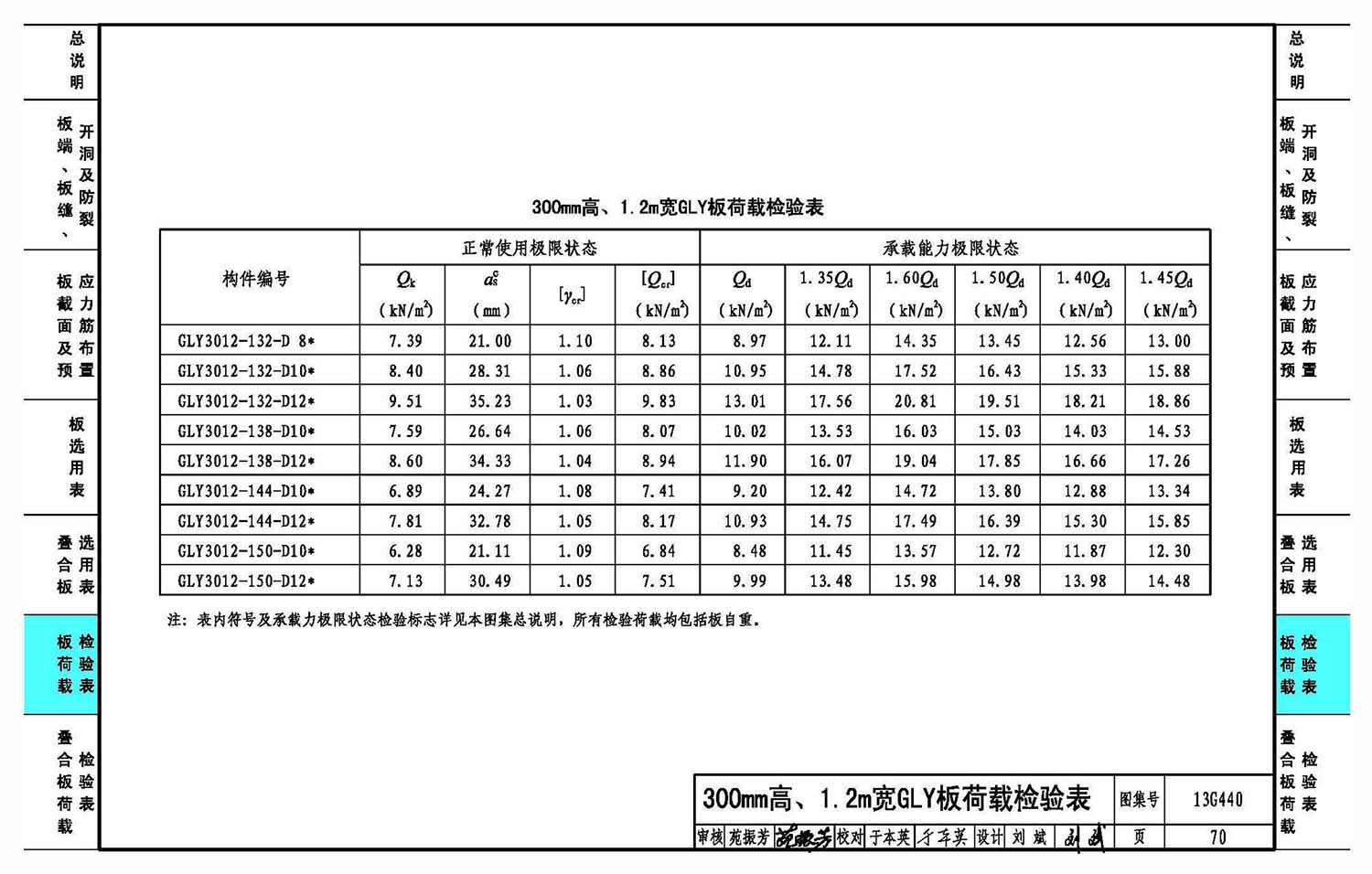

300mm高、1.2m宽GLY板荷载检验表 | 69 |
380mm高、O.9m加宽GLY板荷载检验表 | 71 |
380mm高、1.2m宽GLY板荷载检验表 | 73 |
叠合GL板荷载检验表 | |
叠合200mm高、0.9m宽GLY板荷载检验表 | 75 |
叠合200mm高、1.2m宽GLY板荷载检验表 | 76 |
叠合250mm高、0.9m宽GLY板荷载检验表 | 77 |

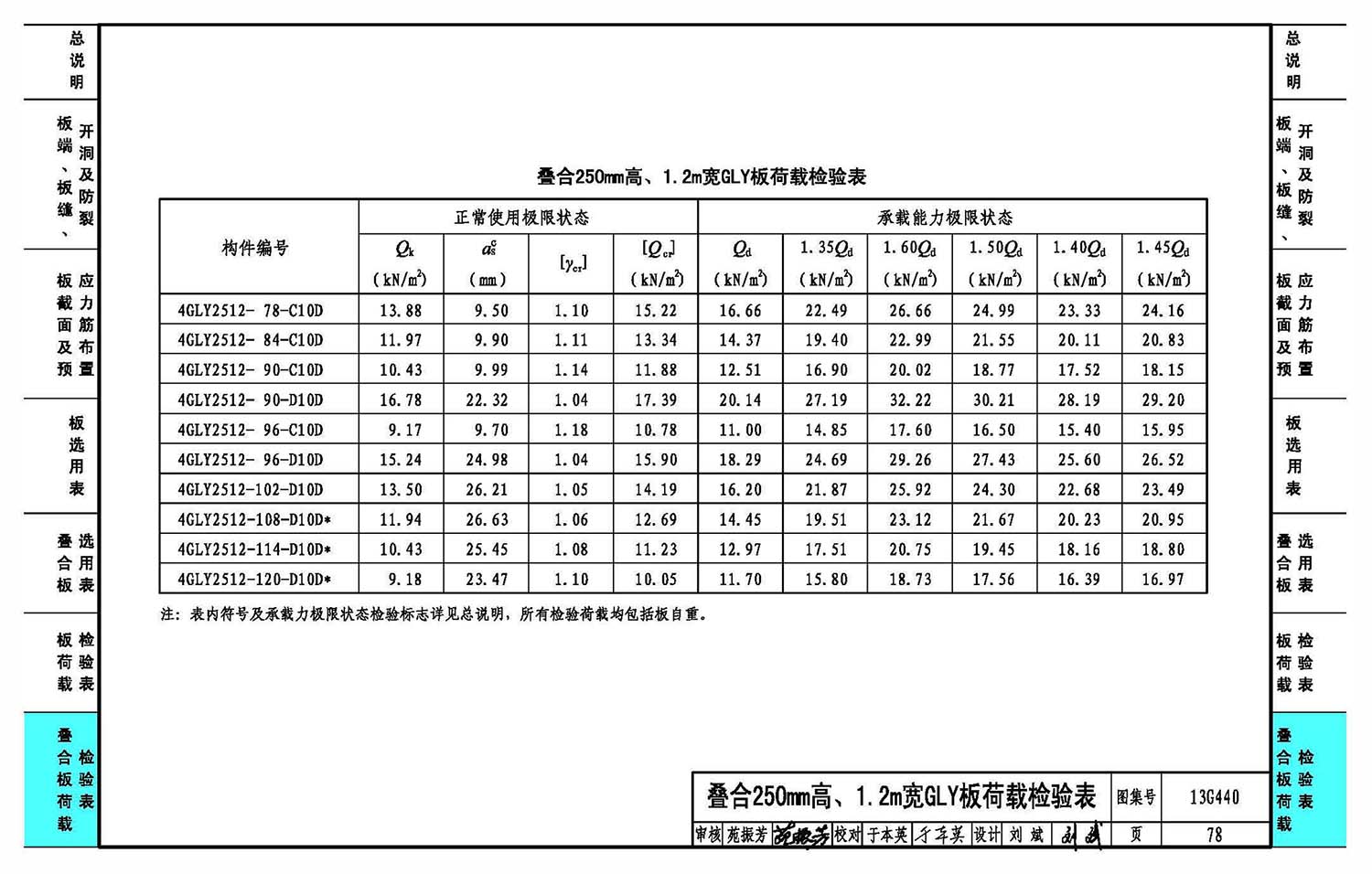

叠合250mm高、1.2m宽GLY板荷载检验表 | 78 |
相关技术资料 | 79 |
