13S409：建筑生活排水柔性接口铸铁管道与钢塑复合管道安装
- 图集编号
- 13S409
- 图集名称
- 建筑生活排水柔性接口铸铁管道与钢塑复合管道安装
- 定价
- 48.00 元
- 开本
- 16 开
- 主编单位
- 同济大学建筑设计研究院(集团)有限公司
内容简介
13S409《建筑生活排水柔性接口铸铁管道与钢塑复合管道安装》国家建筑标准设计图集适用于新建、改建和扩建的民用建筑及工业建筑中,排放生活污废水系统用柔性接口铸铁管道与钢塑复合管道的设计选用、施工安装和质量验收。
重力排水系统使用柔性接口铸铁排水管道安装，管径DN50～DN200。压力排水系统使用钢塑复合管道安装，管径DN50～DN150，工作压力不大于1.0MPa。
主要内容包括：按国标、行标产品标准生产的建筑排水用柔性接口铸铁管管材、管件，包括了卡箍式和法兰承插式两类六种接口方式。还编入了钢塑复合管管材、管件，包括了螺纹式和法兰式两种连接方式。总说明中详细介绍了建筑排水用柔性接口铸铁管道和钢塑复合管道的选用、敷设和安装要求。图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。
本次修编根据新版国标、行标对建筑排水用柔性接口铸铁管管材、管件进行修改、补充完善，并补充了压力流排水用钢塑复合排水管道的内容，更好地推进建筑排水用柔性接口铸铁管道与钢塑复合管道的应用与推广。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 管材与接口 | |

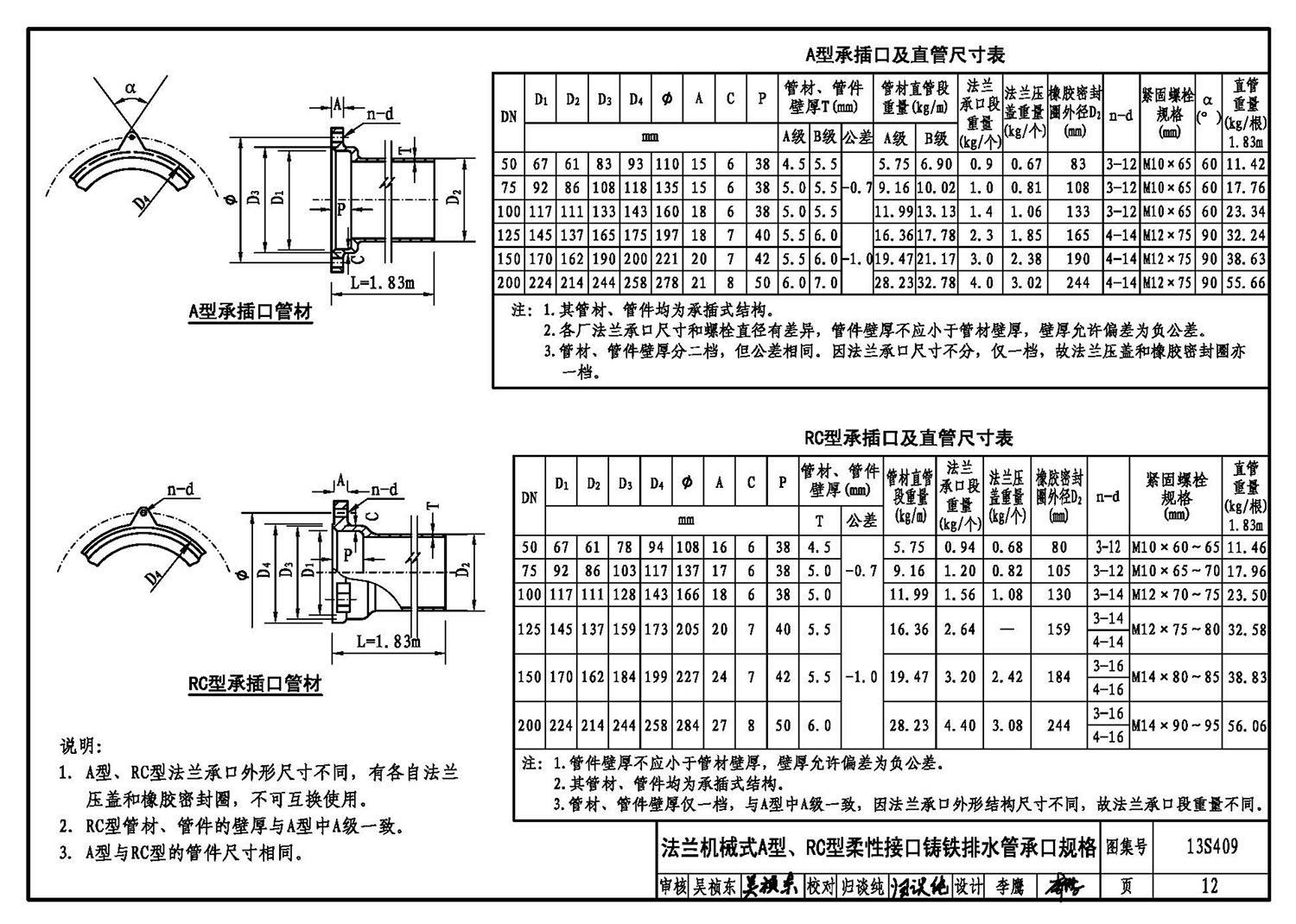

| 法兰机械式A型、RC型柔性接口铸铁排水管承口规格 | 12 |
| A型、RC型法兰压盖、橡胶密封圈 | 13 |
| 法兰机械式A型、RC型柔性接口铸铁排水管连接及安装 | 14 |
| 法兰机械式B型、RC 1 型柔性接口铸铁排水管承口规格 | 15 |
| B型、RC 1 型法兰压盖、橡胶密封圈 | 16 |
| 法兰机械式B型、RC 1 型柔性接口铸铁排水管连接及安装 | 17 |
| 卡箍式W型、W1型柔性接口铸铁排水管卡箍、直管规格 | 18 |
| w型卡箍件、橡胶密封套规格尺寸 | 19 |
| w型加强箍规格尺寸及安装 | 20 |
| 卡箍式W型柔性接口铸铁排水管连接及安装 | 21 |
| W1型卡箍件、橡胶密封套规格尺寸 | 22 |
| m 型加强箍规格尺寸及安装 | 23 |
| 卡箍式W1 型柔性接口铸铁排水管连接及安装 | 24 |
| 钢塑复合管管材构造、规格 | 25 |
| 钢塑复合管螺纹连接安装 | 26 |
| 钢塑复合管法兰连接安装 | 27 |
| 安装详图 | |

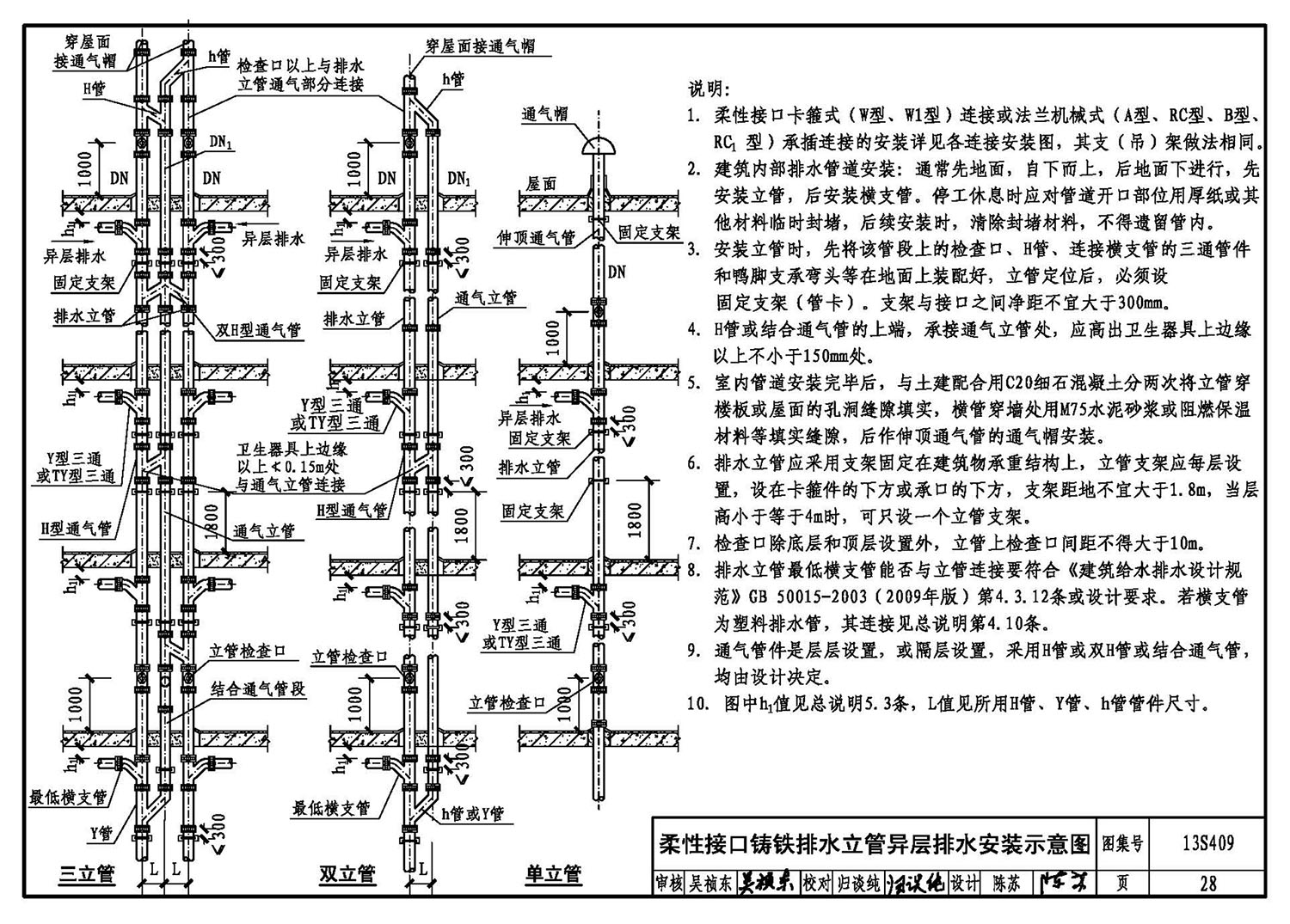

| 柔性接口铸铁排水立管异层排水安装示意图 | 28 |
| 柔性接口铸铁排水立管同层排水安装示意图 | 29 |
| 柔性接口铸铁排水横干管安装示意图 | 30 |
| 柔性接口铸铁排水横支管安装示意图 | 31 |
| 管道井安装节点详图 | 32 |
| 管道穿内墙及压力排水出户水封井图 | 33 |
| 管道穿地下室外墙、砖墙基础及埋地安装图 | 34 |
| 管道穿楼面、屋面及通气帽安装图 | 35 |
| 柔性接口铸铁排水管道固定支(吊)架图 | 36 |
| 柔性接口铸铁排水管道防晃吊架、防脱加固图 | 37 |
| 柔性接口铸铁排水管常用管件组合尺寸 | |

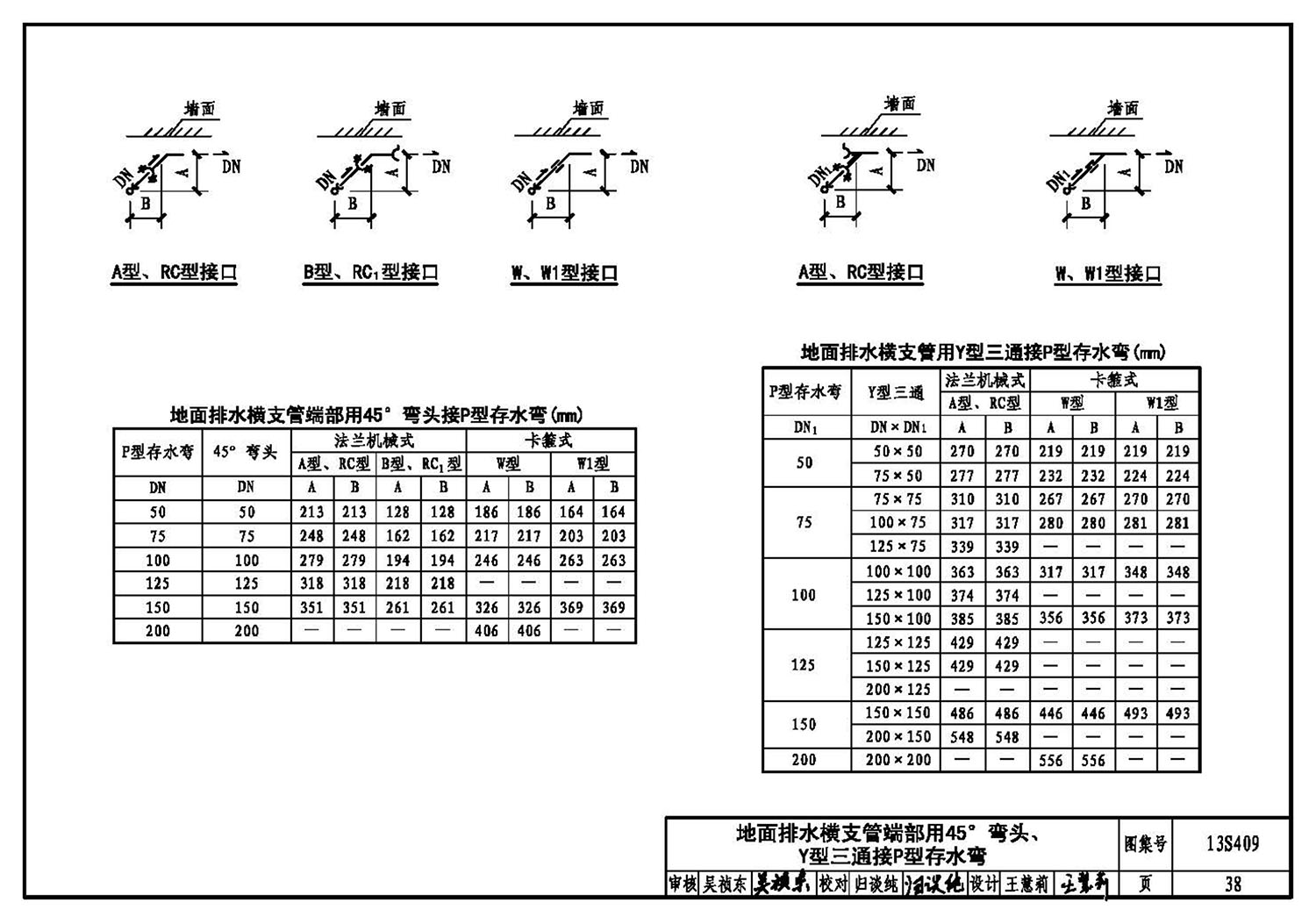

| 地面排水横支管端部用45°弯头、Y型三通接P型存水弯 | 38 |
| 地面排水横支管用TY型、T型三通接P型存水弯 | 39 |
| 地面排水横支管用TY型、Y型、T型三通接防虹吸存水弯 | 40 |
| 悬吊排水横文管用TY型三通接S型存水弯、管道用两个45°弯头接出户管 | 41 |
| 排水立管以TY型三通接排水横支管及用两个45°弯头接出户管 | 42 |
| 排水立管以Y型三通加45°弯头接排水横支管及用两个45°弯头接出户管 | 43 |
| 排水立管以TY型三通接横支管及用小半径弯头、鸭脚支撑弯头接出户管 | 44 |
| 排水立管以Y型三通加45 0 弯头及用小半径弯头、鸭脚支撑弯头接出户管 | 45 |
| 管件 | |

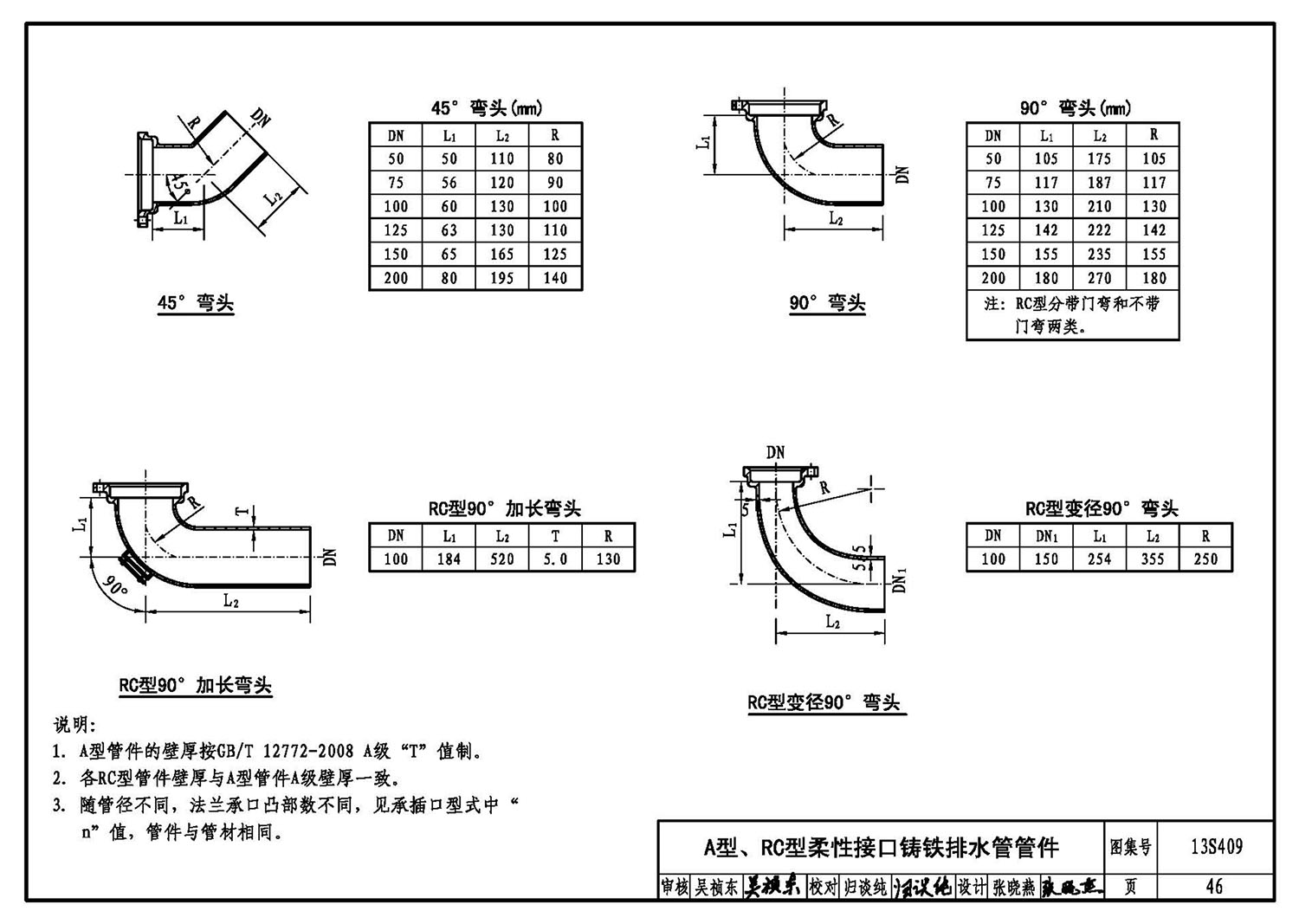

| A型、RC型柔性接口铸铁排水管管件 | 46 |
| B型、RC，型柔性接口铸铁排水管管件 | 50 |
| w型柔性接口铸铁排水管管件 | 54 |
| m型柔性接口铸铁排水管管件 | 57 |
| 可锻铸铁复合管件规格及尺寸 | 63 |
