13J602-3：不锈钢门窗
- 图集编号
- 13J602-3
- 图集名称
- 不锈钢门窗
- 定价
- 48.00 元
- 开本
- 16 开
- 主编单位
- 中冶京诚工程技术有限公司
- 中国建筑标准设计研究院
内容简介

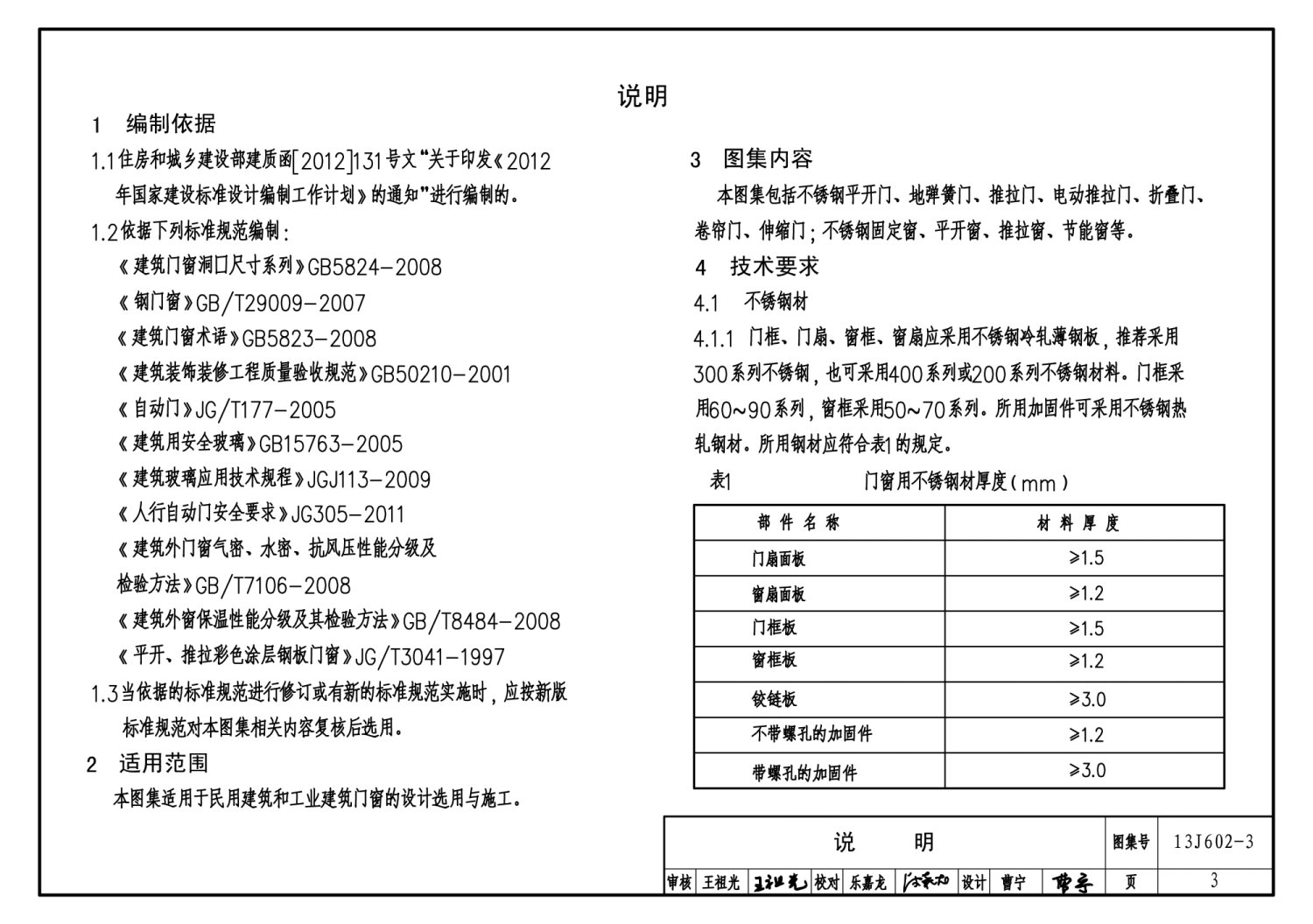

13J602-3《不锈钢门窗》国家建筑标准设计图集适用于民用和工业建筑的门窗设计选用与施工。
图集内容主要包括不锈钢平开门、地弹簧门、推拉门、折叠门、卷帘门、连窗门、伸缩门7种门型，以及不锈钢平开窗、固定窗、推拉窗、节能窗4种窗型的选用表、构造图和安装节点详图。
图集内容丰富、品种多样、设计合理、应用广泛、条理清楚，便于设计选用和施工安装。反映了当前建筑市场对不锈钢门窗的需求，弥补了国标图集这方面的空缺，可供建筑设计人员、管理、施工及监理人员参考使用。
目录
| 目录 | 1 |
|---|---|

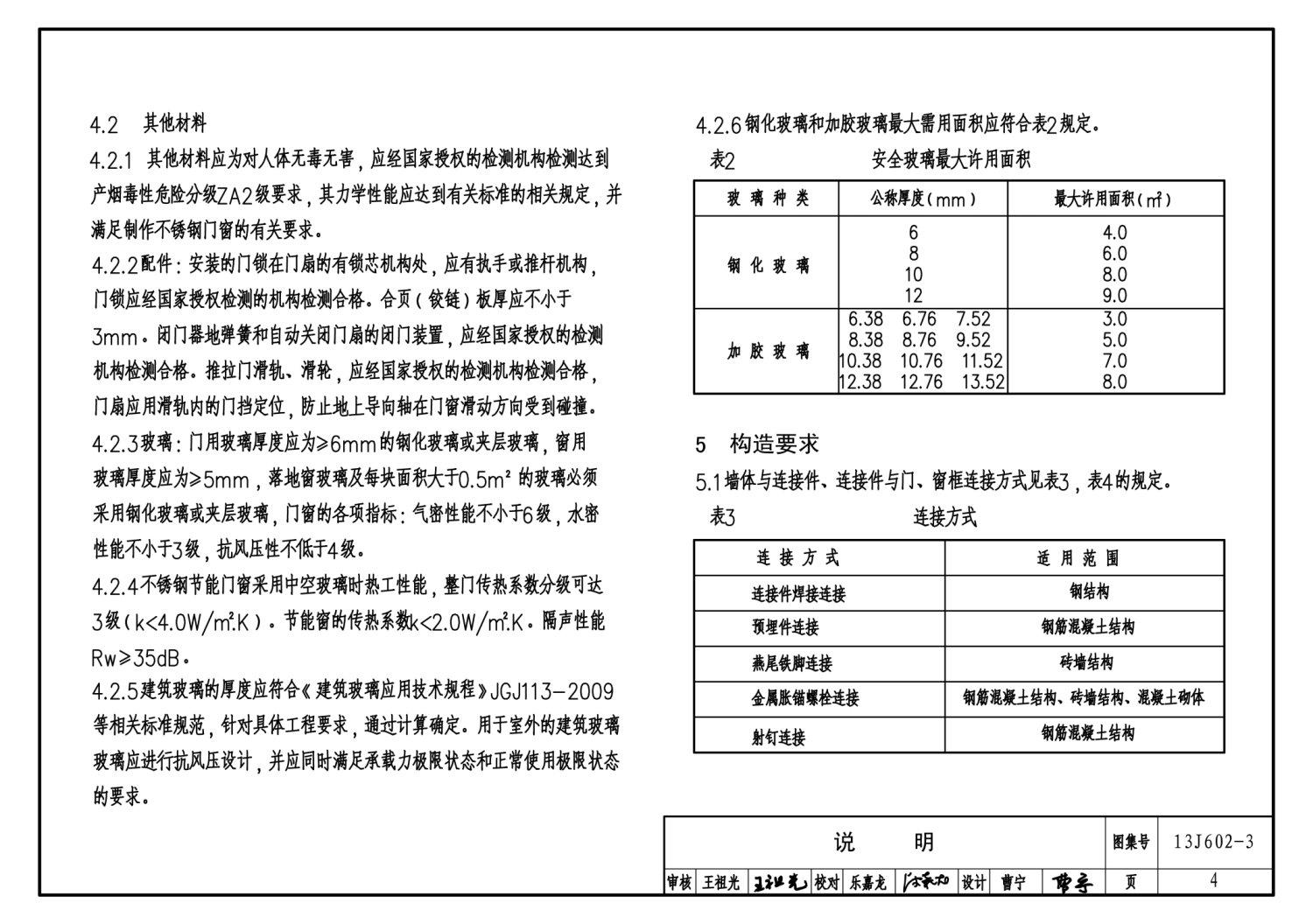

| 说明 | 3 |
| 不锈钢门类型及编号 | 8 |
| 1.不锈钢平开门、不锈钢地弹簧门 | |
| PM不锈钢平开门、HM不锈钢地弹簧门选用图 | 9 |

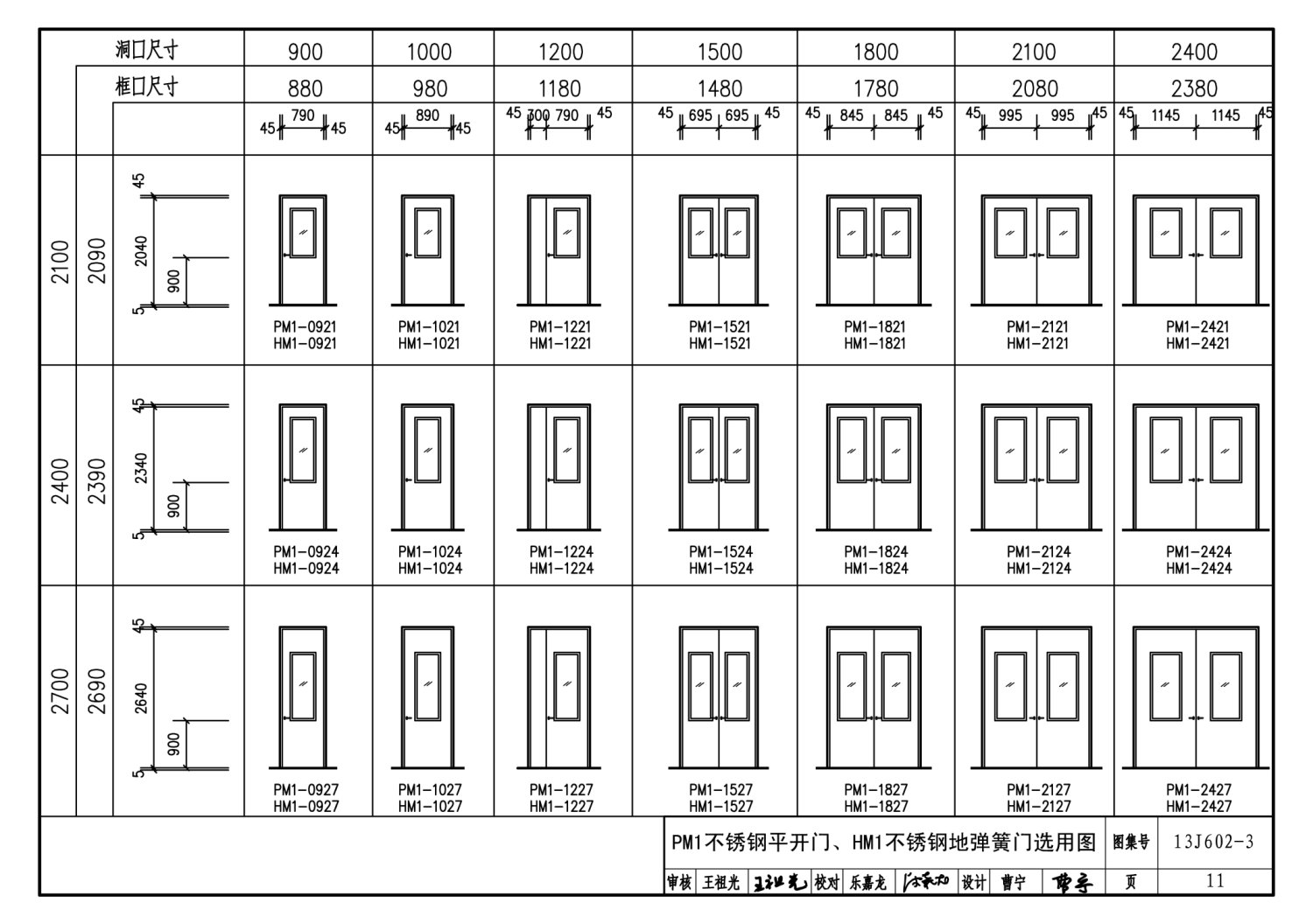

| PM1 不锈钢平开门、HM1 不锈钢地弹簧门选用图 | 11 |
| PM2不锈钢平开门、HM2不锈钢地弹簧门选用图 | 13 |
| PM3不锈钢平开门、HM3不锈钢地弹簧门选用图 | 15 |
| PM4不锈钢平开门、HM4不锈钢地弹簧门选用图 | 17 |
| PM5不锈钢平开门、HM5不锈钢地弹簧门选用图 | 19 |
| PM6不锈钢平开门、HM6不锈钢地弹簧门选用图 | 21 |
| PM7不锈钢平开门、HM7不锈钢地弹簧门选用图 | 23 |
| PM不锈钢平开门构造 | 25 |
| HM不锈钢地弹簧门构造 | 29 |
| 2.不锈钢连窗门 | |
| CM不锈钢连窗门选用图 | 31 |
| CM1 不锈钢连窗门选用图 | 32 |
| CM不锈钢连窗门构造 | 33 |
| 3.不锈钢推拉门、DTM不锈钢电动推拉门 | |
| TM不锈钢推拉门、DTM不锈钢电动推拉门外装选用图 | 34 |
| TM1不锈钢推拉门、DTM1 不锈钢电动推拉门外装选用图 | 36 |

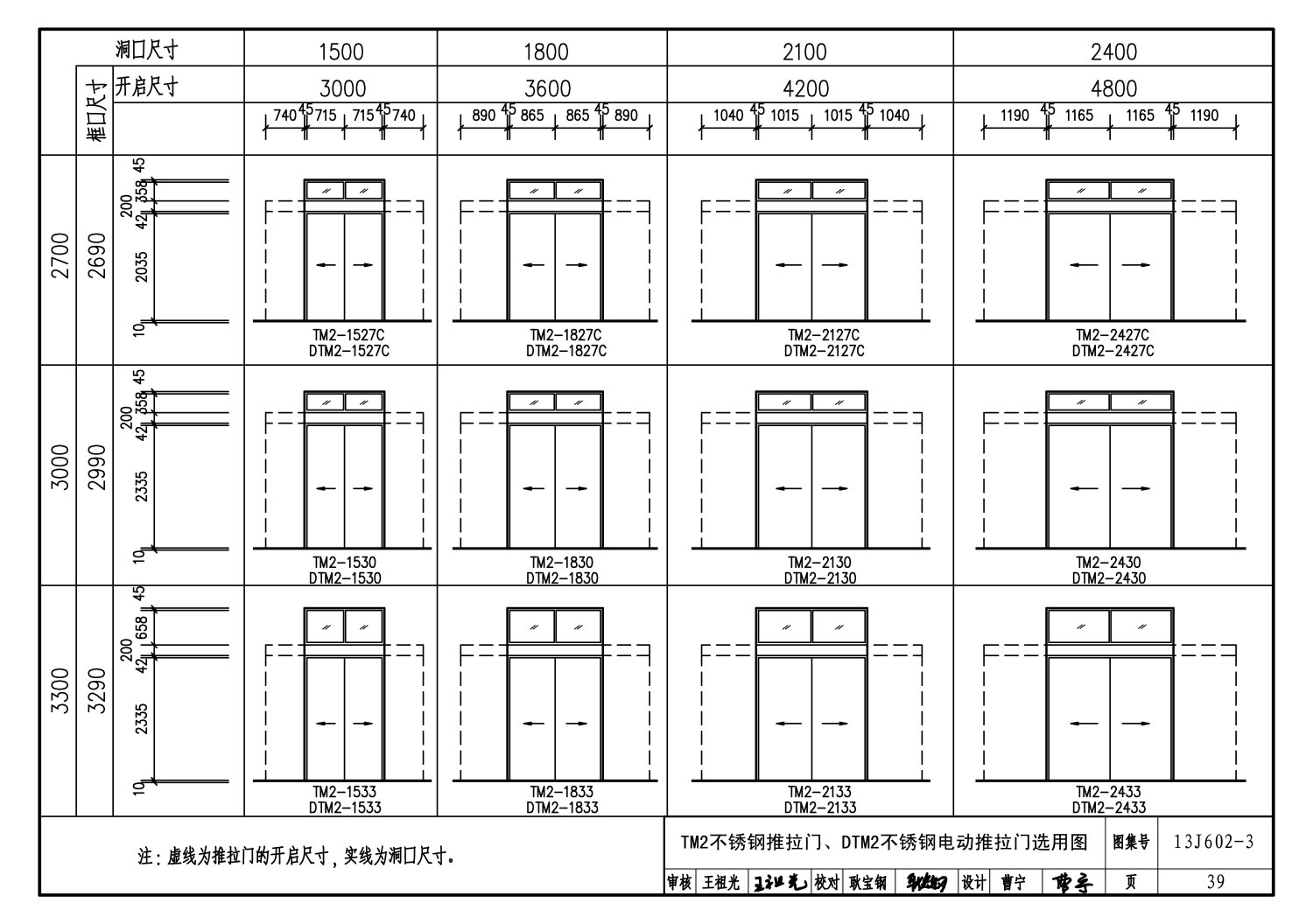

| TM2不锈钢推拉门、DTM2不锈钢电动推拉门外装选用图 | 38 |
| TM不锈钢推拉门、DTM不锈钢电动推拉门（内装）选用图 | 40 |
| TM1不锈钢推拉门、DTM1不锈钢电动推拉门（内装）选用图构造 | 44 |
| 4.不锈钢折叠门、不锈钢电动折叠门 | |
| ZM不锈钢折叠门、DZM不锈钢电动折叠门选用图 | 42 |
| ZM1 不锈钢折叠门、DZM1 不锈钢电动折叠门选用图 | 43 |
| ZM不锈钢折叠门构造 | 44 |
| 5.不锈钢门安装 | |

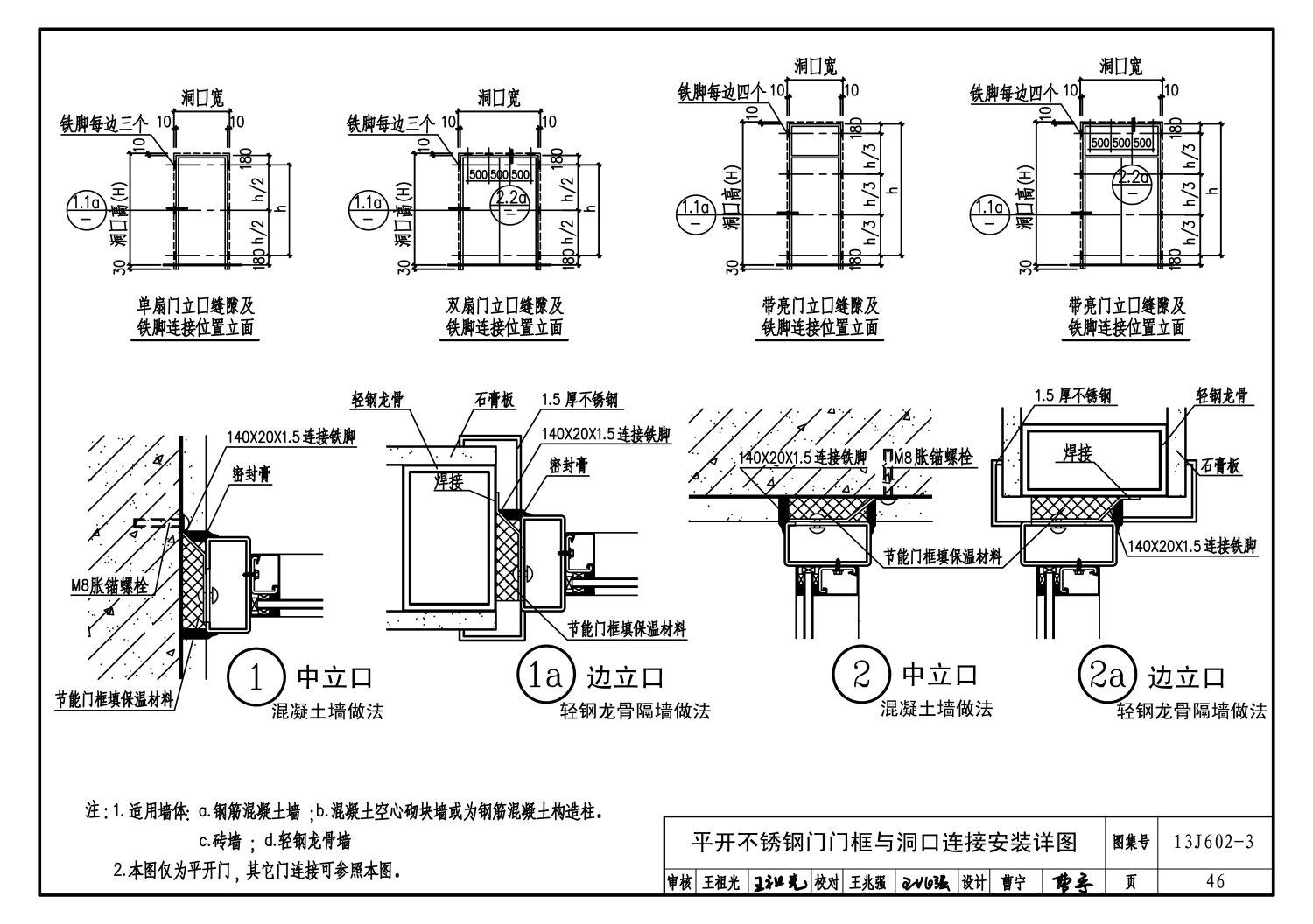

| 平开不锈钢门门框与洞口连接安装详图 | 46 |
| 6.不锈钢卷帘门 | |
| JM不锈钢卷帘门选用表 | 47 |
| JM不锈钢卷帘门平、立、剖面图 | 49 |
| 帘板型式与规格、门框示意图 | 50 |
| 单导轨安装装饰节点 | 51 |
| 7.不锈钢伸缩门 | |
| SM不锈钢伸缩门 | 53 |
| 8.不锈钢固定窗、不锈钢平开窗 | |
| GC不锈钢固定窗选用图 | 54 |
| PC不锈钢平开窗选用图 | 56 |
| GC不锈钢固定窗、PC不锈钢平开窗构造 | 58 |
| 9.不锈钢推拉窗 | |
| TC不锈钢推拉窗选用图 | 59 |
| TC不锈钢推拉窗构造 | 60 |
| 10.不锈钢节能窗 | |
| JC不锈钢节能窗选用图 | 61 |
| JC不锈钢节能窗构造 | 63 |
| 11.不锈钢窗的拼樘及安装 | |
| 窗的拼樘节点图 | 64 |
| 不锈钢窗窗框与洞口连接安装详图 | 65 |
| 12.附录 | |
| 附录-门窗用五金件 | 66 |
| 附录二实例 | 69 |
| 相关技术资料 | 71 |
