04SG519-2：多、高层建筑钢结构节点连接（主梁的全栓拼接）
- 图集编号
- 04SG519-2
- 图集名称
- 多、高层建筑钢结构节点连接（主梁的全栓拼接）
- 定价
- 37.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
内容简介
有H型钢、高频焊接薄壁H型钢与普通焊接H型钢中常用规格的H型钢的节点连接设计选用表。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 钢梁翼缘和腹板均用螺栓拼接的构造统一规定 | 8 |
| Q235 H300×150×4.5×6/8 钢梁全栓拼接选用图表 | 9 |
| Q235 H298/300×149/150×5.5/6×8/8 钢梁全栓拼接选用图表 | 10 |
| Q235 H300×150/200×6.5/6×9/8 钢梁全栓拼接选用图表 | 11 |
| Q235 H350×150×4.5/6×6/8 钢梁全栓拼接选用图表 | 12 |
| Q235 H350×175×4.5×6/8 钢梁全栓拼接选用图表 | 13 |
| Q235 H350/346×175/174×6×8/9 钢梁全栓拼接选用图表 | 14 |
| Q235 H350×175/200×7/6×11/8 钢梁全栓拼接选用图表 | 15 |
| Q235 H400×150/200×4.5×8/9 钢梁全栓拼接选用图表 | 16 |
| Q235 H400×200×6×8 钢梁全栓拼接选用图表 | 17 |
| Q235 H400×200×6×10 钢梁全栓拼接选用图表 | 18 |
| Q235 H396×199×7×11 钢梁全栓拼接选用图表 | 19 |
| Q235 H400×200×8×12 钢梁全栓拼接选用图表 | 20 |
| Q235 H400×200×8×13 钢梁全栓拼接选用图表 | 21 |
| Q235 H400×200×8×16 钢梁全栓拼接选用图表 | 22 |
| Q235 H400×200×10×20 钢梁全栓拼接选用图表 | 23 |
| Q235 H400×250×6×10 钢梁全栓拼接选用图表 | 24 |
| Q235 H400×250×8×12 钢梁全栓拼接选用图表 | 25 |
| Q235 H400×250×8×16 钢梁全栓拼接选用图表 | 26 |
| Q235 H400×250×10×20 钢梁全栓拼接选用图表 | 27 |
| Q235 H446×199×8×12 钢梁全栓拼接选用图表 | 28 |
| Q235 H450×200×9×14 钢梁全栓拼接选用图表 | 29 |
| Q235 H450×250×8×12 钢梁全栓拼接选用图表 | 30 |
| Q235 H450×250×10×16 钢梁全栓拼接选用图表 | 31 |
| Q235 H450×250×10×20 钢梁全栓拼接选用图表 | 32 |
| Q235 H496×199×9×14 钢梁全栓拼接选用图表 | 33 |
| Q235 H500×200×10×16 钢梁全栓拼接选用图表 | 34 |
| Q235 H506×201×11×19 钢梁全栓拼接选用图表 | 35 |
| Q235 H500×250×8×16 钢梁全栓拼接选用图表 | 36 |
| Q235 H500×250×10×20 钢梁全栓拼接选用图表 | 37 |
| Q235 H500×250×12×25 钢梁全栓拼接选用图表 | 38 |
| Q235 H482×300×11×15 钢梁全栓拼接选用图表 | 39 |
| Q235 H488×300×11×18 钢梁全栓拼接选用图表 | 40 |
| Q235 H596×199×10×15 钢梁全栓拼接选用图表 | 41 |
| Q235 H600×200×11×17 钢梁全栓拼接选用图表 | 42 |
| Q235 H606×201×12×20 钢梁全栓拼接选用图表 | 43 |
| Q235 H600×300×10×16 钢梁全栓拼接选用图表 | 44 |
| Q235 H600×300×10×20 钢梁全栓拼接选用图表 | 45 |
| Q235 H582×300×12×17 钢梁全栓拼接选用图表 | 46 |
| Q235 H588×300×12×20 钢梁全栓拼接选用图表 | 47 |
| Q235 H600×300×12×25 钢梁全栓拼接选用图表 | 48 |
| Q235 H594×302×14×23 钢梁全栓拼接选用图表 | 49 |
| Q235 H700×300×10×20 钢梁全栓拼接选用图表 | 50 |
| Q235 H700×300×10×25 钢梁全栓拼接选用图表 | 51 |
| Q235 H700×300×12×30 钢梁全栓拼接选用图表 | 52 |
| Q235 H692×300×13×20 钢梁全栓拼接选用图表 | 53 |
| Q235 H700×300×13×24 钢梁全栓拼接选用图表 | 54 |
| Q235 H800×300×12×20 钢梁全栓拼接选用图表 | 55 |
| Q235 H800×300×12×25 钢梁全栓拼接选用图表 | 56 |
| Q235 H800×300×12×30 钢梁全栓拼接选用图表 | 57 |
| Q235 H792×300×14×22 钢梁全栓拼接选用图表 | 58 |
| Q235 H800×300×14×26 钢梁全栓拼接选用图表 | 59 |
| Q235 H890×299×15×23 钢梁全栓拼接选用图表 | 60 |
| Q235 H900×300×16×28 钢梁全栓拼接选用图表 | 61 |
| Q235 H912×302×18×34 钢梁全栓拼接选用图表 | 62 |
| Q345 H300×150×4.5×6/8 钢梁全栓拼接选用图表 | 63 |
| Q345 H298/300×149/150×5.5/6×8/8 钢梁全栓拼接选用图表 | 64 |
| Q345 H300×150/200×6.5/6×9/8 钢梁全栓拼接选用图表 | 65 |
| Q345 H350×150×4.5/6×6/8 钢梁全栓拼接选用图表 | 66 |
| Q345 H350×175×4.5×6/8 钢梁全栓拼接选用图表 | 67 |
| Q345 H350/346×175/174×6×8/9 钢梁全栓拼接选用图表 | 68 |
| Q345 H350×175/200×7/6×11/8 钢梁全栓拼接选用图表 | 69 |
| Q345 H400×150/200×4.5×8/9 钢梁全栓拼接选用图表 | 70 |
| Q345 H400×200×6×8 钢梁全栓拼接选用图表 | 71 |
| Q345 H400×200×6×10 钢梁全栓拼接选用图表 | 72 |
| Q345 H396×199×7×11 钢梁全栓拼接选用图表 | 73 |
| Q345 H400×200×8×12 钢梁全栓拼接选用图表 | 74 |
| Q345 H400×200×8×13 钢梁全栓拼接选用图表 | 75 |
| Q345 H400×200×8×16 钢梁全栓拼接选用图表 | 76 |
| Q345 H400×200×10×20 钢梁全栓拼接选用图表 | 77 |
| Q345 H400×250×6×10 钢梁全栓拼接选用图表 | 78 |
| Q345 H400×250×8×12 钢梁全栓拼接选用图表 | 79 |
| Q345 H400×250×8×16 钢梁全栓拼接选用图表 | 80 |
| Q345 H400×250×10×20 钢梁全栓拼接选用图表 | 81 |
| Q345 H446×199×8×12 钢梁全栓拼接选用图表 | 82 |
| Q345 H450×200×9×14 钢梁全栓拼接选用图表 | 83 |
| Q345 H450×250×8×12 钢梁全栓拼接选用图表 | 84 |
| Q345 H450×250×10×16 钢梁全栓拼接选用图表 | 85 |
| Q345 H450×250×10×20 钢梁全栓拼接选用图表 | 86 |
| Q345 H496×199×9×14 钢梁全栓拼接选用图表 | 87 |
| Q345 H500×200×10×16 钢梁全栓拼接选用图表 | 88 |
| Q345 H506×201×11×19 钢梁全栓拼接选用图表 | 89 |
| Q345 H500×250×8×16 钢梁全栓拼接选用图表 | 90 |
| Q345 H500×250×10×20 钢梁全栓拼接选用图表 | 91 |
| Q345 H500×250×12×25 钢梁全栓拼接选用图表 | 92 |
| Q345 H482×300×11×15 钢梁全栓拼接选用图表 | 93 |
| Q345 H488×300×11×18 钢梁全栓拼接选用图表 | 94 |
| Q345 H596×199×10×15 钢梁全栓拼接选用图表 | 95 |
| Q345 H600×200×11×17 钢梁全栓拼接选用图表 | 96 |
| Q345 H606×201×12×20 钢梁全栓拼接选用图表 | 97 |
| Q345 H600×300×10×16 钢梁全栓拼接选用图表 | 98 |
| Q345 H600×300×10×20 钢梁全栓拼接选用图表 | 99 |
| Q345 H582×300×12×17 钢梁全栓拼接选用图表 | 100 |
| Q345 H588×300×12×20 钢梁全栓拼接选用图表 | 101 |
| Q345 H600×300×12×25 钢梁全栓拼接选用图表 | 102 |
| Q345 H594×302×14×23 钢梁全栓拼接选用图表 | 103 |
| Q345 H700×300×10×20 钢梁全栓拼接选用图表 | 104 |
| Q345 H700×300×10×25 钢梁全栓拼接选用图表 | 105 |
| Q345 H700×300×12×30 钢梁全栓拼接选用图表 | 106 |
| Q345 H692×300×13×20 钢梁全栓拼接选用图表 | 107 |
| Q345 H700×300×13×24 钢梁全栓拼接选用图表 | 108 |
| Q345 H800×300×12×20 钢梁全栓拼接选用图表 | 109 |
| Q345 H800×300×12×25 钢梁全栓拼接选用图表 | 110 |
| Q345 H800×300×12×30 钢梁全栓拼接选用图表 | 111 |
| Q345 H792×300×14×22 钢梁全栓拼接选用图表 | 112 |
| Q345 H800×300×14×26 钢梁全栓拼接选用图表 | 113 |
| Q345 H890×299×15×23 钢梁全栓拼接选用图表 | 114 |
| Q345 H900×300×16×28 钢梁全栓拼接选用图表 | 115 |
| Q345 H912×302×18×34 钢梁全栓拼接选用图表 | 116 |
| 附录A 钢梁翼缘和腹板的拼接计算 | 117 |
| A.1 翼缘和腹板均用高强度螺栓摩擦型连接时的计算假定 | 117 |
| A.2 梁翼缘用螺栓拼接的计算公式 | 117 |

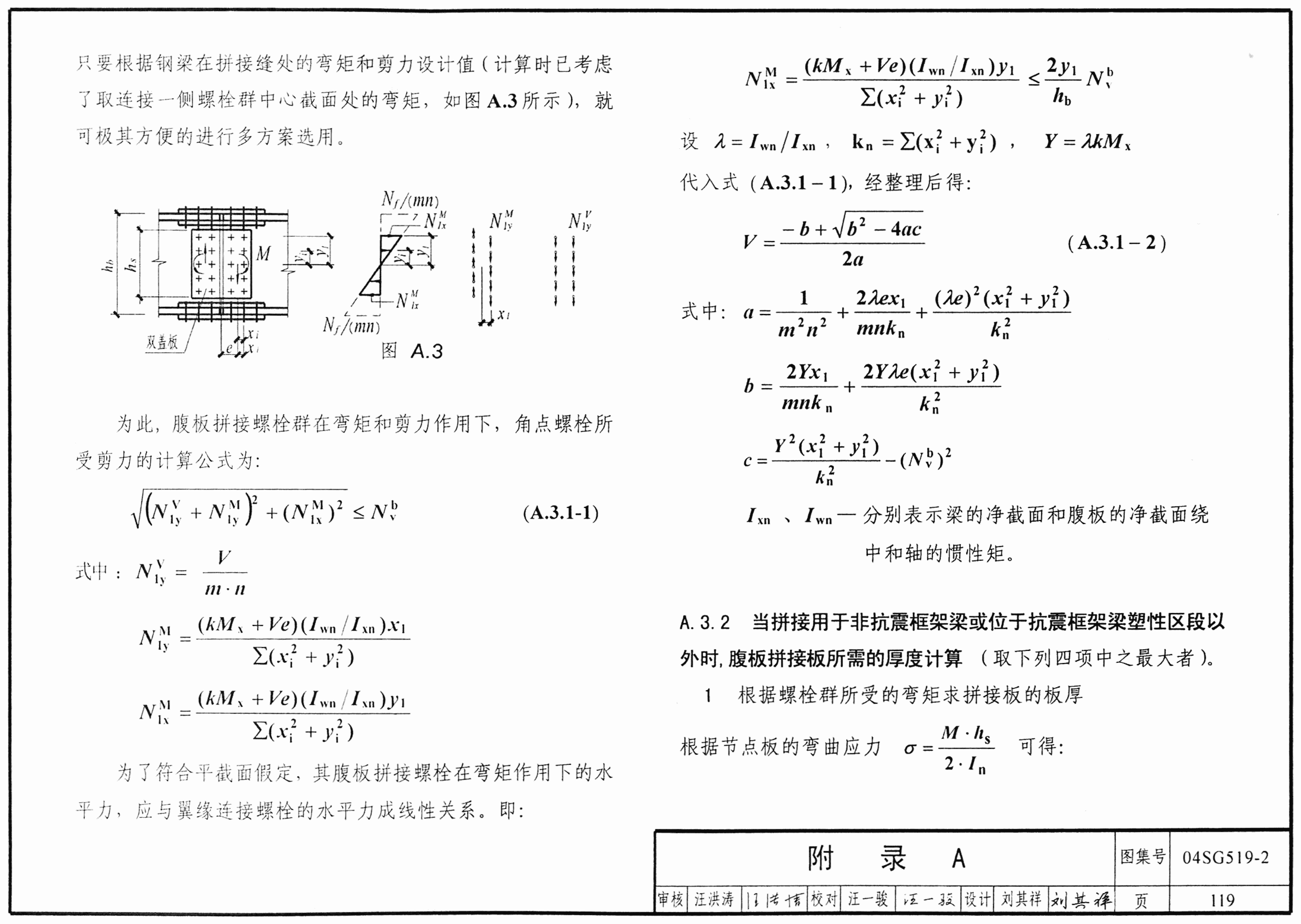

| A.3 梁腹板用螺栓拼接的计算公式 | 118 |

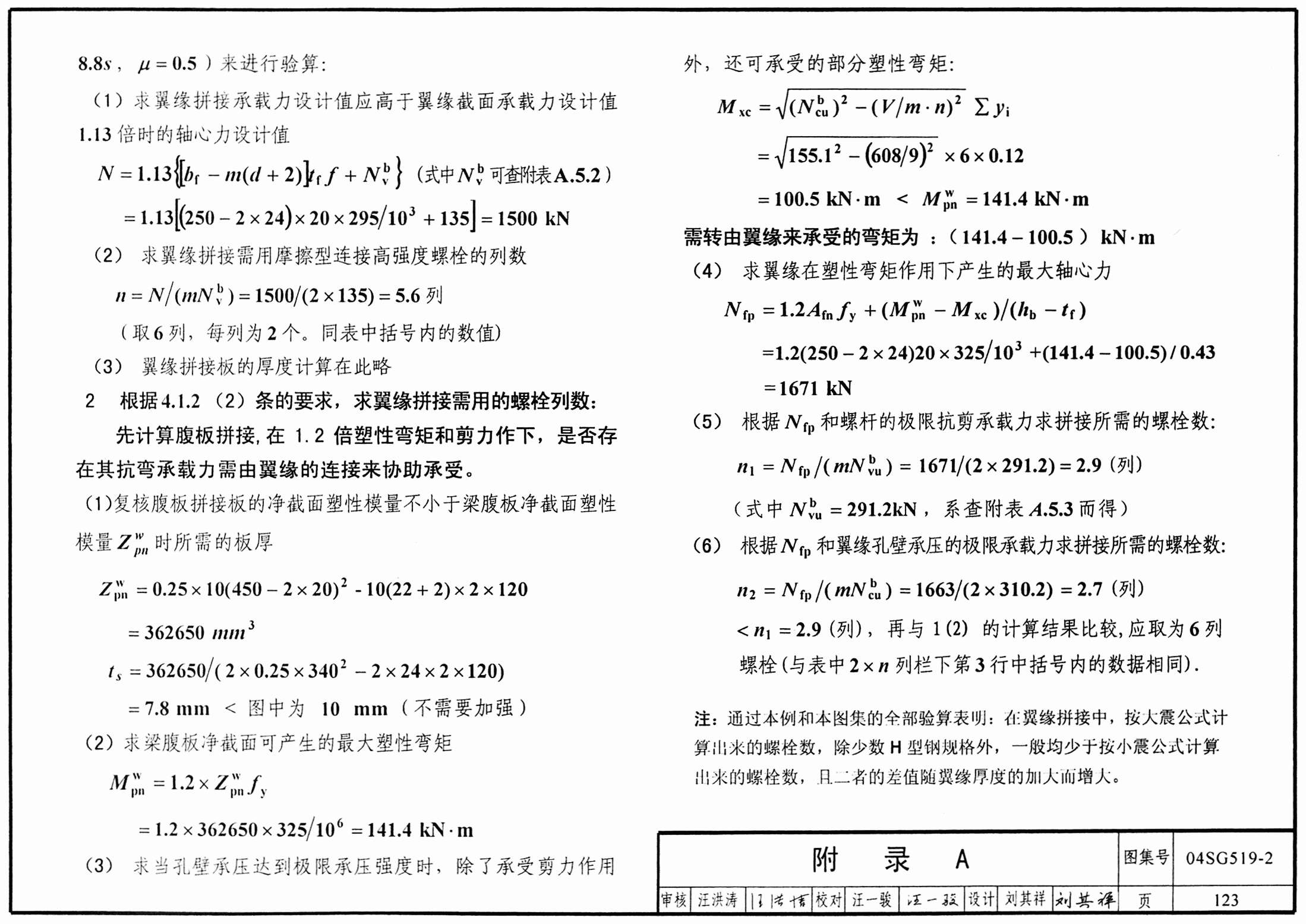

| A.4 抽查检验梁的全栓拼接选用图表 | 121 |
| A.5 一个高强度螺栓采用不同连接方式时的承载力表 | 124 |
| 附录B H型钢截面代号一览表 | 125 |
