13SG903-1:混凝土结构常用施工详图(现浇混凝土板、非框架梁配筋构造)
- 图集编号
- 13SG903-1
- 图集名称
- 混凝土结构常用施工详图(现浇混凝土板、非框架梁配筋构造)
- 定价
- 47.00 元
- 开本
- 16 开
- 主编单位
- 中国市政工程华北设计研究总院
- 中国建筑标准设计研究院
- 江苏南通六建建设集团有限公司
内容简介
13SG903-1《混凝土结构常用施工详图(现浇混凝土板、非框架梁配筋构造)》适用于工业与民用建筑的现浇混凝土板、非框架梁的配筋构造,主要内容包括现浇板和非框架梁配筋构造的一般规定,现浇板和非框架梁配筋构造做法详图及钢筋下料长度计算。本图集可用于工程设计和现浇混凝土板和非框架的施工。
目录
目录 | 1 |
---|---|
总说明 | 3 |
1 一般规定 | |
混凝土保护层 | 1-1 |
纵向受拉钢筋的锚固 | 1-3 |
纵向受拉钢筋的连接 | 1-8 |
钢筋的加工 | 1-13 |
钢筋间隔件 | 1-14 |
2 板 | |
现浇板一般规定 | 2-1 |
单向板配筋示意图 | 2-4 |
双向板配筋示意图 | 2-6 |
三边支承板配筋示意图 | 2-7 |

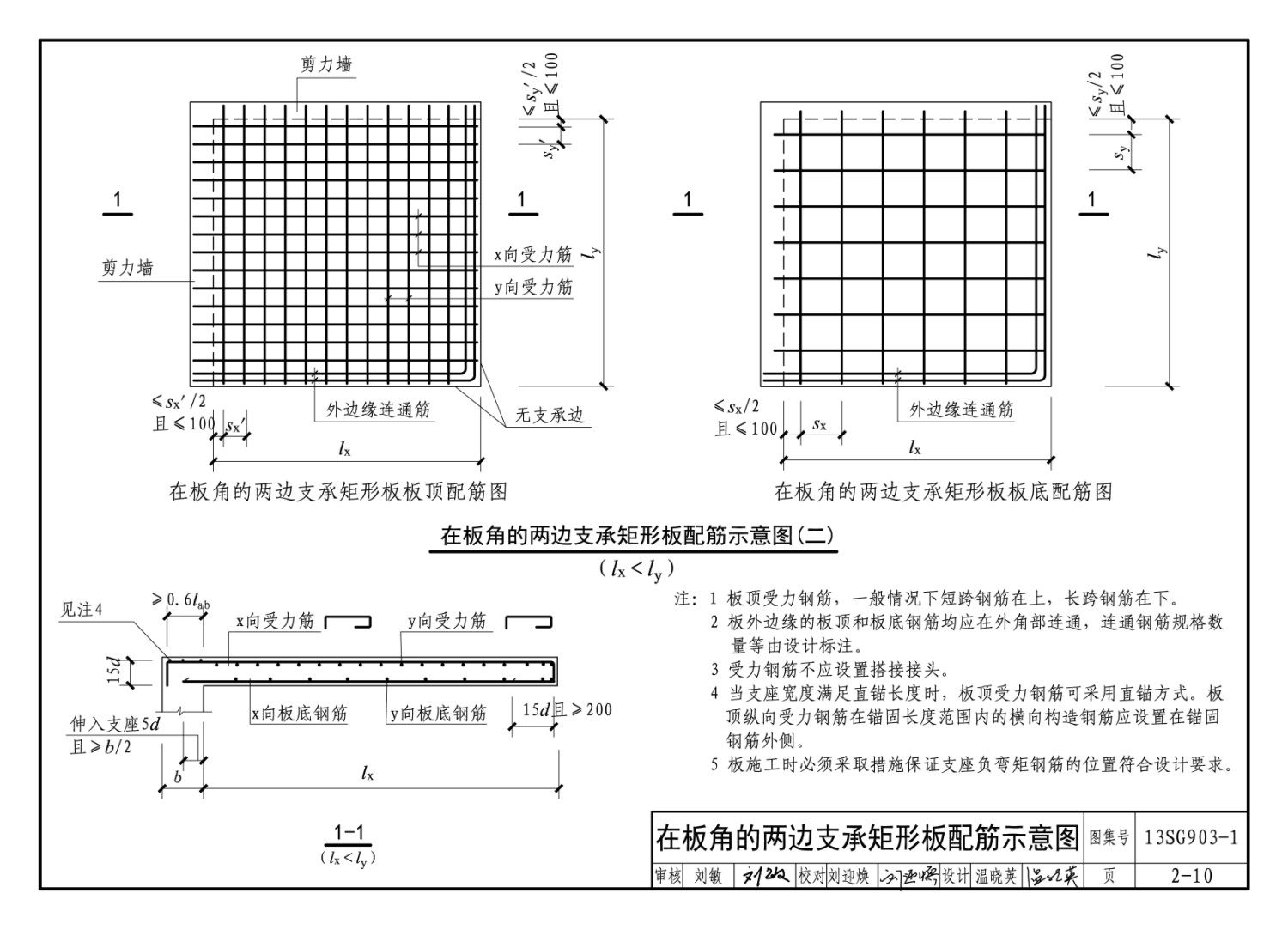

在板角的两边支承矩形板配筋示意图 | 2-9 |
三角形板配筋示意图 | 2-11 |
圆形板配筋示意图 | 2-12 |
环形板配筋示意图 | 2-13 |
板端支座构造 | 2-14 |
板端宽支座构造 | 2-17 |
悬臂板配筋示意图 | 2-18 |
无支承边板端构造 | 2-21 |
板开洞构造 | 2-22 |
防裂构造配筋示意图 | 2-23 |
3 非框架梁 | |
非框架梁施工一般规定 | 3-1 |
非框架梁纵筋连接区 | 3-7 |
支承在砌体上的梁 | 3-8 |
非框架梁配筋示意图 | 3-9 |
支承在剪力墙上的非框架梁端支座构造 | 3-11 |
非框架梁中间支座配筋构造 | 3-12 |
非框架梁端支座锚固构造 | 3-13 |
非框架梁腰筋构造 | 3-14 |
悬臂梁 | 3-15 |
集中荷载处附加箍筋构造 | 3-20 |
集中荷载处附加吊筋构造 | 3-21 |
附录A 普通钢筋锚固长度 | 附1 |
附录B 钢筋下料长度的计算 | 附3 |
附录C 梁附加吊筋下料长度 | 附4 |
