13SG121-2:施工图结构设计总说明(多层砌体房屋和底部框架砌体房屋)
- 图集编号
- 13SG121-2
- 图集名称
- 施工图结构设计总说明(多层砌体房屋和底部框架砌体房屋)
- 定价
- 29.00 元
- 开本
- 16 开
- 主编单位
- 中国电子工程设计院
内容简介
13SG121-2《施工图结构设计总说明(多层砌体房屋和底部框架砌体房屋)》国家建筑标准设计图集适用于非抗震和抗震设防烈度为6~9度地区的多层砌体房屋、非抗震和抗震设防烈度为6~8度地区(8度指8度0.2g的地区)的底部框架-抗震墙砌体房屋及非结构构件的施工图总说明的编制。
本图集主要内容为多层砌体和底部框架房屋的结构施工图设计总说明的编制格式和编制内容,包括工程概况、设计依据、工程主要技术指标、材料要求、结构构件和非结构构件的构造措施及施工要求等内容。
结构设计人员可参考本图集的格式进行具体工程施工图总说明的编写,方便施工图审查人员、施工人员及监理人员更好地理解设计人员的设计意图,保证工程质量。
目录
目录 | 1 |
---|---|
编制说明 | 2 |
工程概况 | 3 |
设计总则 设计依据 | 4 |

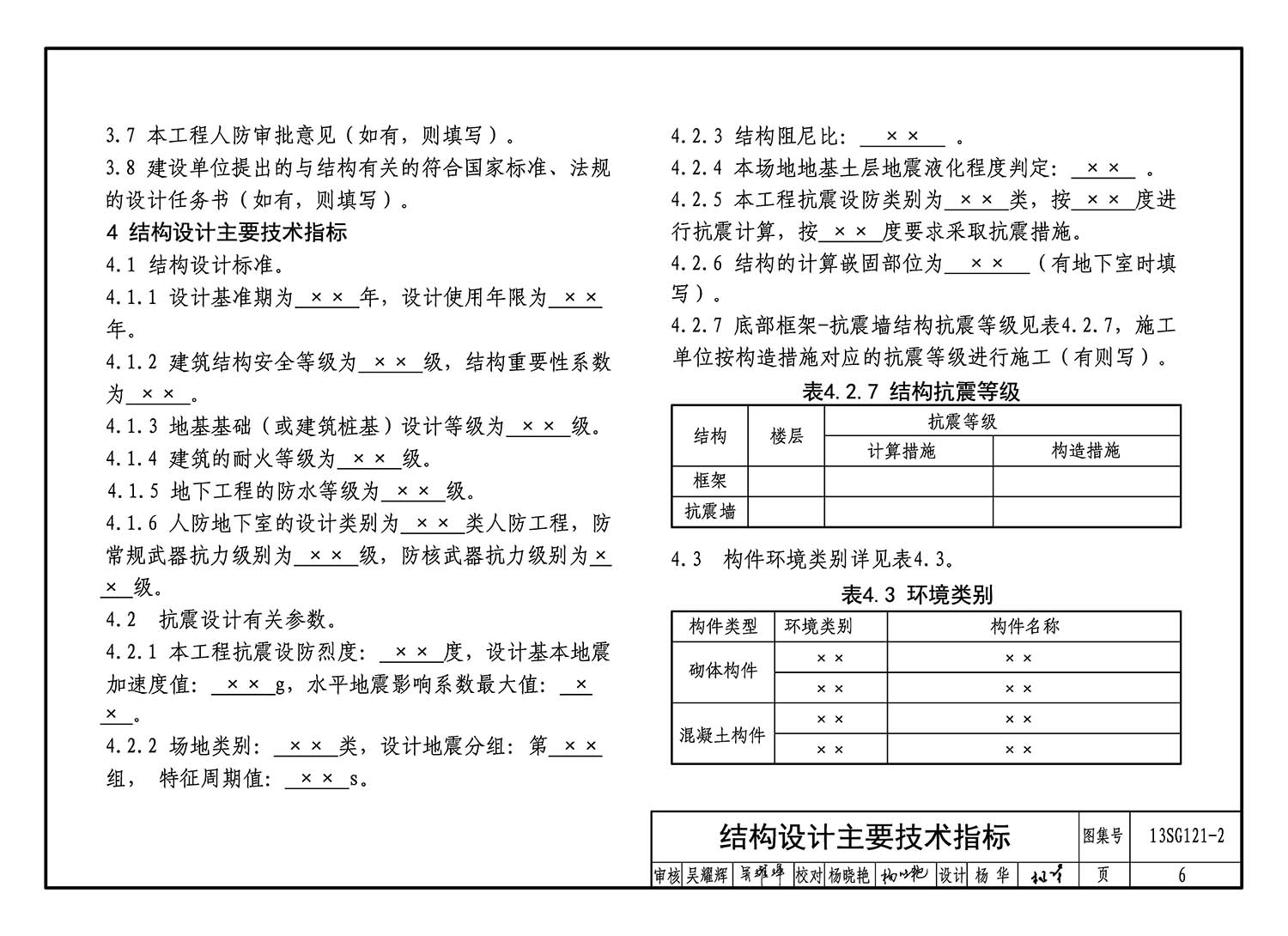

结构设计主要技术指标 | 6 |

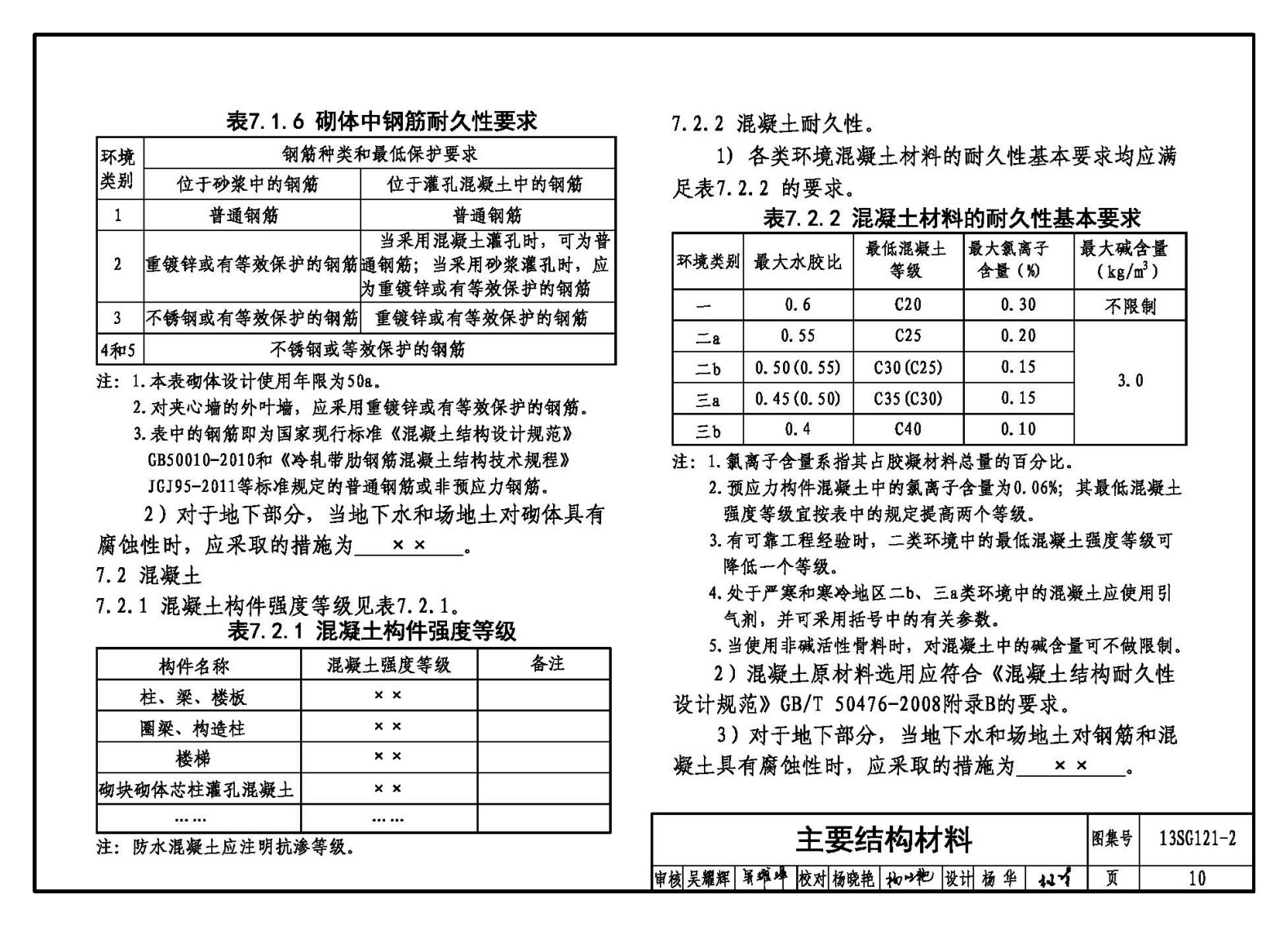

主要荷载(作用)取值、结构设计采用的计算软件、主要结构材料 | 7 |
地基、基础及地下室 | 11 |

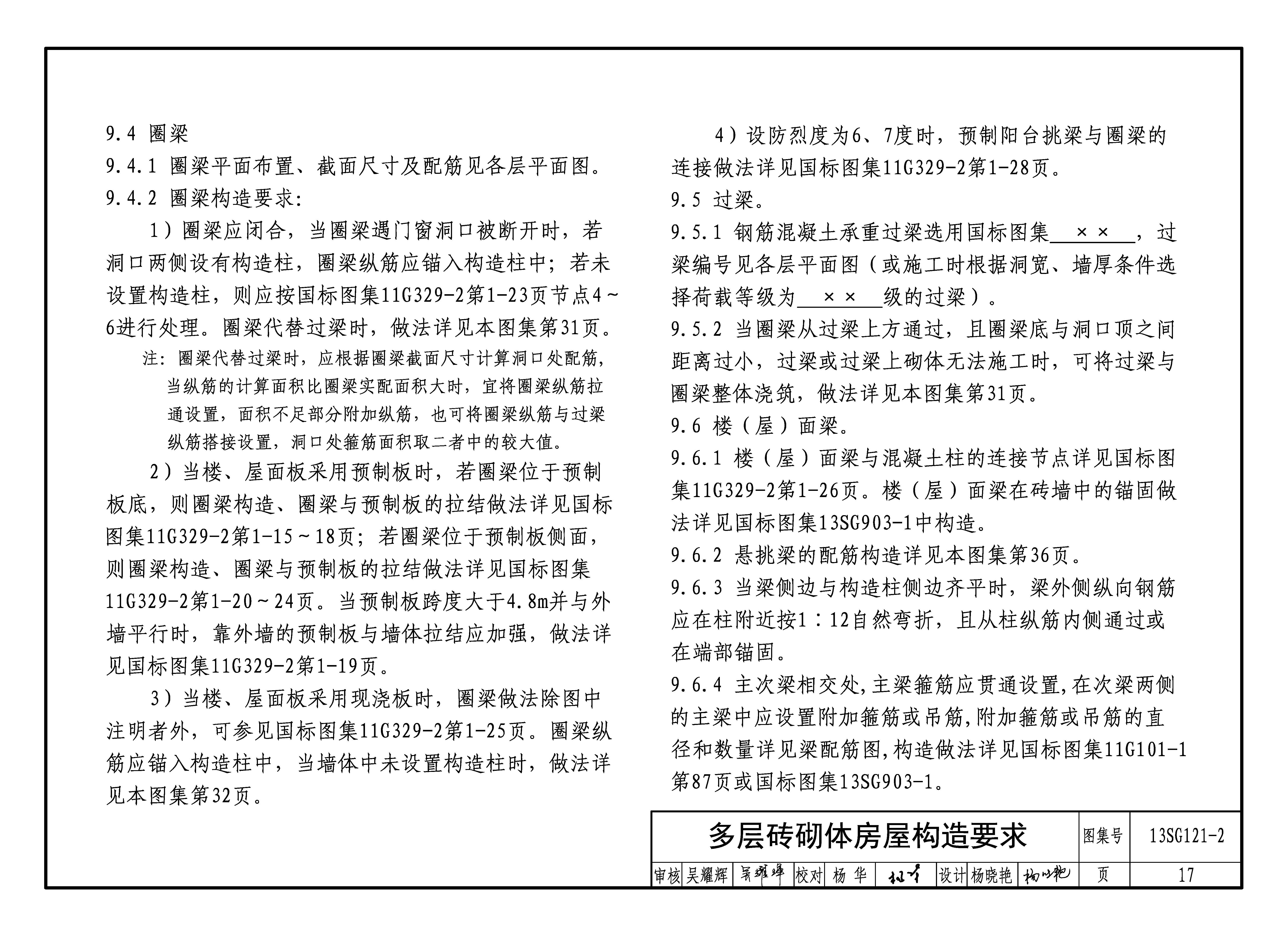

多层砖砌体房屋构造要求 | 14 |

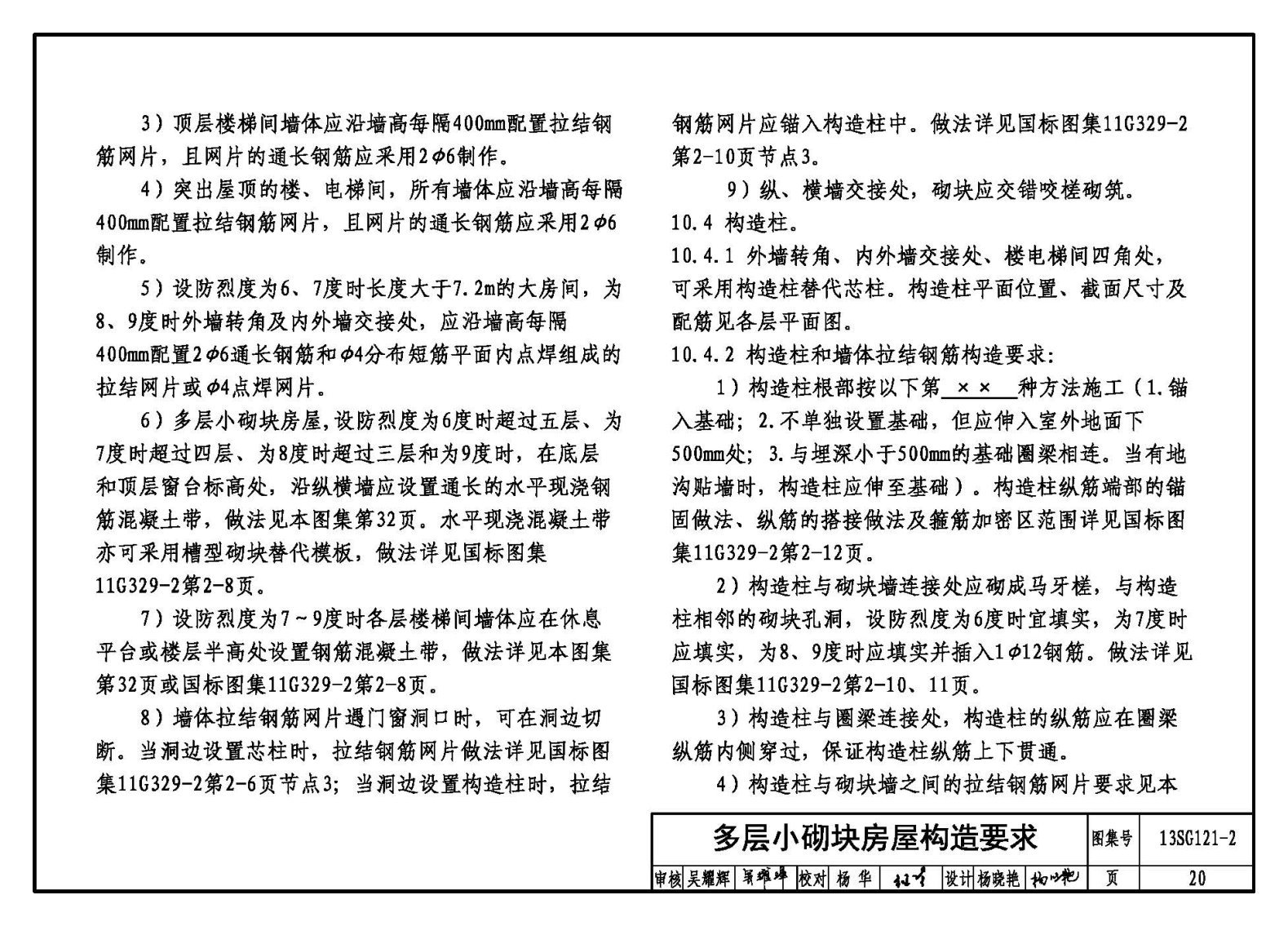

多层小砌块房屋构造要求 | 19 |
多层小砌块夹心墙房屋构造要求 | 22 |
底部框架-钢筋混凝土抗震墙砌体房屋构造要求 | 24 |
底部框架-约束砌体抗震墙砌体房屋构造要求 | 27 |
施工要求 | 28 |
梁、板、女儿墙构造做法 | 30 |
砖砌体房屋 圈梁代替过梁或与过梁整浇时做法 | 31 |
砖砌体房屋 现浇板设圈梁构造做法小砌块(含夹心墙)房屋 墙体水平现浇带做法 | 32 |
小砌块夹心墙房屋 圈梁代替过梁时做法 | 33 |
小砌块夹心墙房屋 圈梁与过梁整体浇筑做法 | 34 |
抗震墙竖缝做法、梁柱节点混凝土浇筑范围示意图 | 35 |
现浇悬挑梁在砌体墙上做法 | 36 |
