13G311-1：混凝土结构加固构造
- 图集编号
- 13G311-1
- 图集名称
- 混凝土结构加固构造
- 定价
- 95.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑科学研究院
内容简介
13G311-1《混凝土结构加固构造》国家建筑标准设计图集适用于非抗震设计和抗震设防烈度为6～8度的既有和新建的混凝土建筑结构及构筑物的加固与修复，包括工业与民用建筑、多层与高层建筑。
本图集主要内容包括混凝土结构加固总则、加固方法及相关技术、混凝土构件的各种加固方法及建筑结构体系的加固。
本图集较全面地提供了混凝土结构构件和建筑结构体系加固的适用方法和构造详图，对混凝土结构加固设计和施工均有指导、参考作用，部分内容可直接用于施工。
备注
代替06SG311-1
目录
| 目录 | 1 |
|---|---|
| 总说明 | 6 |
| 混凝土结构加固总则 | |
| 混凝土结构加固总则 | 8 |
| 加固方法及相关技术 | |
| 加固方法及相关技术 | 12 |
| 柱加图 | |
| 柱加固说明 | 18 |
| 增大截面加固法 | |
| 四面围套 | 21 |
| 三面围套 | 22 |
| 两面围套 | 23 |
| 单面增大 | 24 |
| 新增受力钢筋在楼盖及屋盖处的锚固 | 25 |
| 新增受力钢筋基础锚固 | 26 |
| 外粘型钢加固法 | |
| 中柱 | 27 |
| 角柱 | 29 |
| 边柱 | 30 |
| 壁柱 | 31 |
| 预制二阶中柱 | 32 |
| 预制二阶边柱 | 33 |
| 角钢在基础的锚固 | 34 |
| 绕丝加固法 | |
| 框架柱绕丝加固 | 35 |
| 粘贴纤维布加固法 | |
| 框架柱纤维布环向围束加固 | 36 |
| 外加预应力加固法 | |

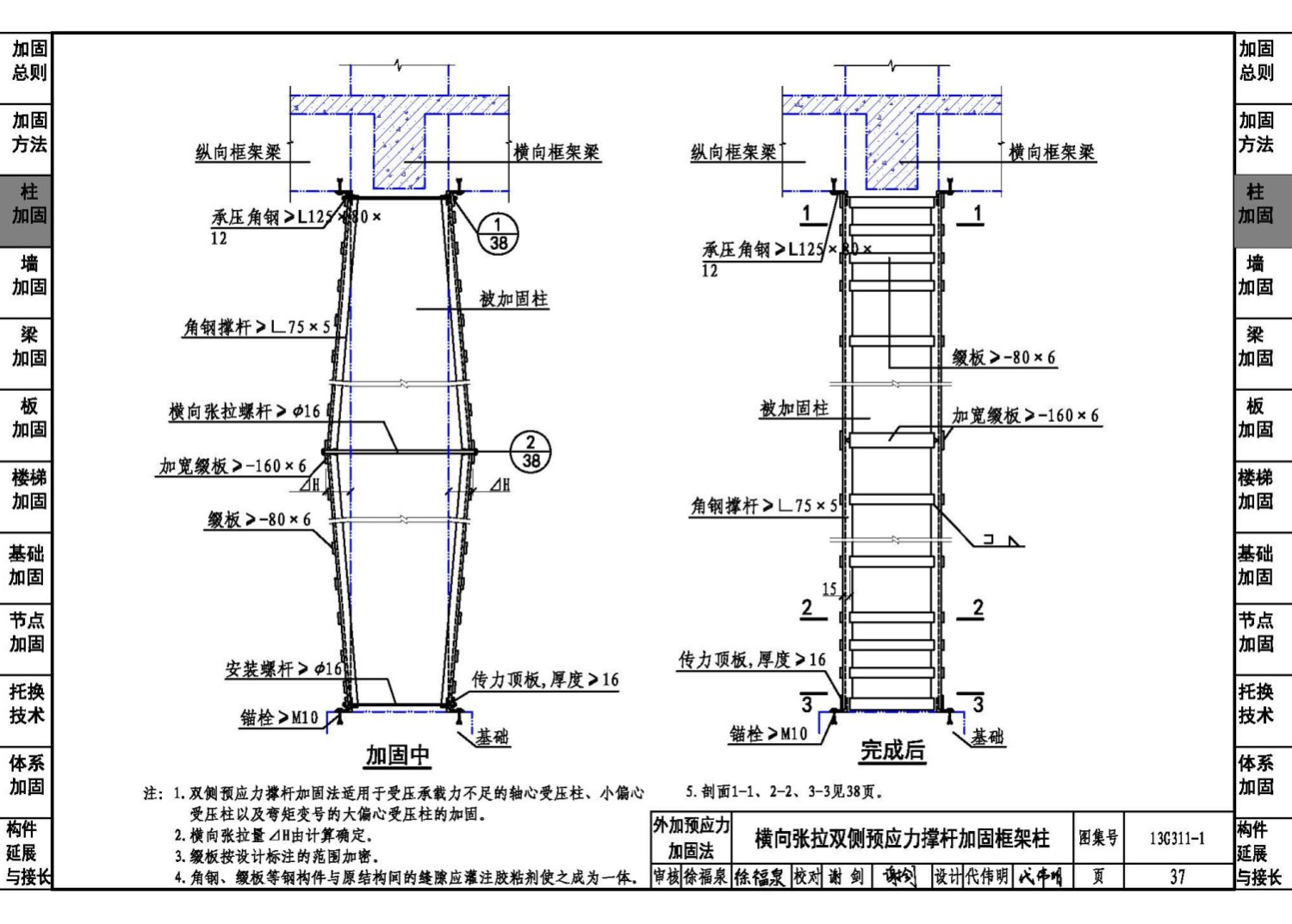

| 横向张拉双侧预应力撑杆加固框架柱 | 37 |
| 横向张拉单侧预应力撑杆加固框架柱 | 39 |
| 钢绞线网片－聚合物砂浆加固法 | |
| 钢绞线网片－聚合物砂浆外加层加固柱 | 41 |
| 墙加固 | |
| 墙加固说明 | 43 |
| 增大截面加固法 | |
| T 形节点加固 | 45 |
| 十字形、L形节点加固 | 46 |
| 墙面钢筋网布置图 | 47 |
| 端柱、角柱及基础处做法 | 48 |
| 现浇、空心楼板处做法 | 49 |
| 门窗洞口做法 | 50 |
| 粘贴钢板加固法 | |
| T形、L形、十字形节点加固 | 52 |
| 墙柱节点及门窗洞口做法 | 53 |
| 墙面扁钢布置 | 54 |
| 墙开洞加固法 | |
| 小洞口、洞口尺寸为500 - 800mm时的做法 | 55 |
| 洞口宽度小于1200mm时的做法 | 56 |
| 边缘构件加固 | |
| 边缘构件增大截面加固 | 57 |
| 边缘构件粘贴钢板加固 | 58 |
| 连梁加固 | |
| 连梁受剪承载力加固 | 59 |
| 梁加固 | |

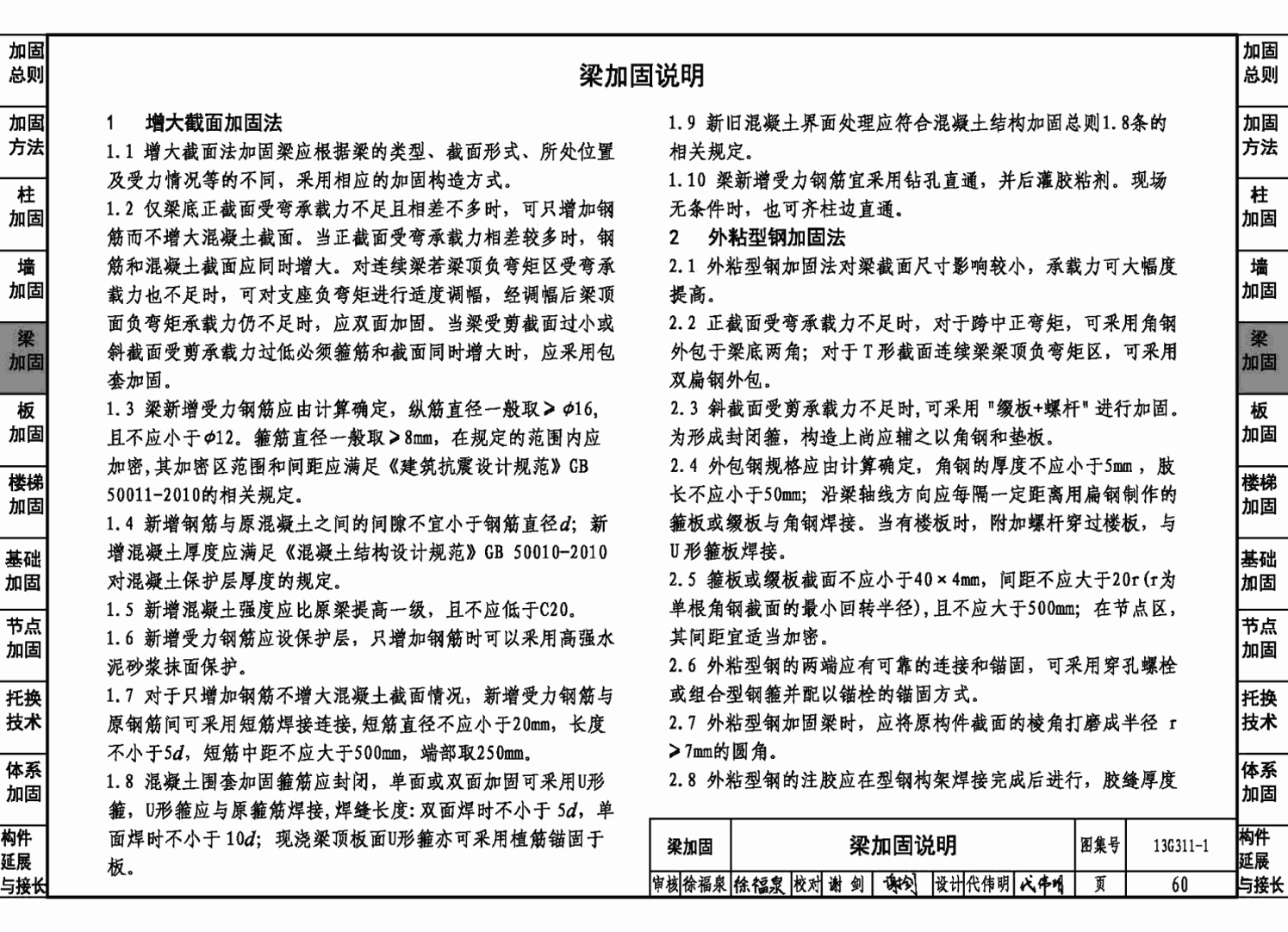

| 梁加固说明 | 60 |
| 增大截面加固法 | |
| 简支梁加固(只增加钢筋) | 63 |
| 框架梁受弯承载力加固 | 64 |
| 框架梁受弯、受剪承载力加固 | 65 |
| 外粘型钢加固法 | |
| 中框架梁加固(穿孔螺栓锚固) | 66 |
| 中框架梁加固(型钢箍锚固) | 68 |
| 边框架梁加固(穿孔螺栓锚固) | 70 |
| 边框架梁加固(型钢箍锚固) | 72 |
| 粘贴钢板加固法 | |
| 简支梁正截面粘钢加固 | 74 |
| 简支梁综合法加固 | 75 |
| 中框架梁正截面加固 | 76 |
| 边框架梁正截面加固 | 80 |
| 粘贴纤维布加固法 | |
| 简支梁正截面加固 | 82 |
| 中框架梁加固 | 83 |
| 边框架梁加固 | 86 |
| 框架梁斜截面加固 | 89 |
| 外加预应力加固法 | |
| 预制梁体外预应力拉杆加固 | 91 |
| 框架梁体外预应力加固 | 94 |
| 梁端部锚固块构造 | 98 |
| 穿楼板锚固块构造 | 99 |
| 增设支点加固法 | |
| 框架梁斜向支撑加固 | 100 |
| 钢绞线网片一聚合物砂浆加固法 | |
| 梁支座受弯承载力加固 | 104 |
| 梁跨中受弯承载力加固 | 106 |
| 梁受剪承载力加固 | 107 |
| 板加固 | |
| 板加固说明 | 108 |
| 预制板 | |
| 增浇叠合层加固 | 110 |
| 粘贴纤维布加固 | 111 |
| 现浇板 | |
| 板面增大截面法加固 | 113 |
| 板底增大截面法加固 | 114 |
| 粘钢加固，板面扁钢布置 | 116 |
| 粘钢加固，有外墙时板面扁钢布置 | 117 |
| 粘钢加固，板底扁钢布置 | 118 |
| 粘贴纤维布加固，板面纤维布置 | 120 |
| 粘贴纤维布加固，有外墙时板面纤维布置 | 121 |
| 粘贴纤维布加图，板底纤维布置 | 122 |
| 现浇板板底新增钢筋混凝土梁加固 | 124 |
| 楼板开洞 | |
| 粘钢补偿加固现浇板开洞 | 125 |
| 粘钢补偿加固现浇板开洞(开洞位于角部) | 127 |
| 粘贴纤维布补偿加固现浇板开洞 | 128 |
| 粘贴纤维布补偿加固现浇板开洞(开洞位于角部) | 130 |
| 增设型钢梁加固楼板开洞 | 131 |
| 增设混凝土梁加固楼板开洞 | 134 |
| 楼梯加固 | |
| 楼梯加固说明 | 136 |
| 粘贴钢板加固法 | |
| 板式楼梯梯板加固 | 137 |
| 梁式楼梯梯梁加固 | 138 |
| 梁式楼梯梯板加固 | 139 |
| 粘贴纤维布加固法 | |
| 板式楼梯梯板加固 | 140 |
| 梁式楼梯梯梁加固 | 141 |
| 梁式楼梯梯板加固 | 142 |
| 基础加固 | |
| 基础加固说明 | 143 |
| 裂损基础注浆加固 | |
| 裂损基础注浆加固说明 | 144 |
| 裂损基础注浆加固 | 145 |
| 基础加固 | |
| 基础承载力加固说明 | 146 |
| 条形基础肋梁加固 | 147 |
| 柱基肋梁加固 | 148 |
| 条形基础加腋加固 | 149 |
| 加大基础底面积法 | |
| 加大基础底面积法说明 | 150 |
| 钢筋混凝土套加宽钢筋混凝土条形基础 | 151 |
| 独立基础改条形基础(肋梁式) | 152 |
| 条形基础改十字正交条形基础 | 154 |
| 条形基础改筏形基础(肋梁式) | 155 |
| 条形基础改筏形基础(平板式) | 156 |
| 节点加固 | |
| 节点加固说明 | 157 |
| 现浇框架梁柱节点 | |
| 中间层节点核心区混凝土缺陷补强 | 158 |
| 顶层节点核心区混凝土缺陷补强 | 159 |
| 中间楼层、顶层节点核心区承载力加固(增大截面法) | 160 |
| 中间楼层、顶层节点核心区承载力加固(外粘型钢法) | 161 |
| 无梁楼盖节点 | |
| 无柱帽板柱节点加固 | 162 |
| 托换技术 | |
| 托换技术说明 | 163 |
| 排架结构 | |
| 设支撑顶升托屋架拔柱 | 165 |
| 吊车梁顶升托屋架拔柱 | 169 |
| 托架原位托换拔柱 | 171 |
| 双托梁拔柱 | 172 |
| 框架结构 | |
| 现制混凝土托梁托上柱拔下柱 | 175 |
| 双向托梁托上柱拔下柱 | 176 |
| 现制预应力混凝土托梁托上柱拔下柱 | 177 |
| 预应力斜拉索托上柱拔下柱 | 179 |
| 建筑结构体系加固 | |
| 建筑结构体系加固说明 | 181 |
| 增设剪力墙加固法 | |
| 新增剪力墙平面布置示意图 | 182 |
| 新增剪力墙与原框架柱植筋连接 | 183 |
| 新增剪力墙与原框架柱植筋及焊接连接 | 184 |
| 新增剪力墙与原框架柱混凝土围套连接 | 185 |
| 新增剪力墙与原框架梁连接 | 186 |
| 新增剪力墙基础 | 187 |
| 新增侧向支撑加固法 | |
| 单层工业厂房有吊车情况 | 188 |
| 单层工业厂房无吊车情况 | 189 |
| 支撑与柱的连接 | 190 |
| 构件延展与接长 | |
| 构件延展与接长说明 | 192 |
| 柱接长 | |
| 接柱与原柱截面相近，新增混凝土套连接 | 193 |
| 接柱比原柱截面小，植筋连接 | 194 |
| 剪力墙向上延伸 | |
| 接墙配筋及连接构造 | 195 |
| 梁接长 | |
| 框架梁接长、主梁外接次梁 | 196 |
| 板接长 | |
| 板接长 | 197 |
