12SG619-3：房屋建筑抗震加固(三) (单层工业厂房、烟囱、水塔)
- 图集编号
- 12SG619-3
- 图集名称
- 房屋建筑抗震加固(三) (单层工业厂房、烟囱、水塔)
- 定价
- 57.00 元
- 开本
- 16 开
- 主编单位
- 中国中元国际工程公司
内容简介
12SG619-3《房屋建筑抗震加固（三）（单层工业厂房、烟囱、水塔）》国标图集适用于抗震设防烈度为6～8度地区，经抗震鉴定后需要进行抗震加固的现有单层钢筋混凝土柱厂房、单层钢结构厂房、单层砖柱厂房等抗震设防烈度为丙类的一般工业厂房、烟囱及水塔的抗震加固。主要内容为单层钢筋混凝土柱厂房，屋盖、柱、维护结构加固的构造详图及要求；单层钢结构厂房柱间支撑、屋盖抗震加固的平面布置及节点详图；单层砖柱厂房的独立砖柱及壁柱的加固；烟囱、水塔的砖烟囱、砖水塔的加固以及混凝土烟囱、混凝土水塔的加固构造。本图集系《房屋建筑抗震加固》G619系列图集之一，根据典型工程提供加固构造示意，供广大设计、施工、监理并工程技术人员使用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 1 单层钢筋混凝土柱厂房 | |
| 单层钢筋混凝土柱厂房加固说明 | 1-1 |
| 屋盖部分 | |
| 屋架支撑加固平面布置示意图 | 1-4 |
| 屋架支撑加固立面布置图 | 1-5 |
| 屋架增设支撑加固节点示意（端部） | 1-6 |
| 屋架增设支撑加固节点示意（跨中） | 1-7 |
| 屋架增设支撑加固节点示意 | 1-8 |
| 屋面板支承长度不足50mm加固图 | 1-9 |
| 柱部分 | |
| 柱及柱间支撑加固平面布置示意图 | 1-10 |
| 柱及柱间支撑加固立面布置图 | 1-11 |
| 柱增设支撑加固节点 | 1-12 |
| 下柱支撑下节点钢筋混凝土套加固法 | 1-14 |
| 边柱柱顶加固节点ZD-1 | 1-15 |
| 中柱柱顶加固节点ZD-2 | 1-16 |
| 双阶预制边柱钢筋混凝土套加固法 | 1-17 |
| 双阶预制中柱钢筋混凝土套加固法(牛腿等高) | 1-18 |
| 双阶预制中柱钢筋混凝土套加固法(牛腿不等高) 新增受力钢筋在基础的锚固 | 1-19 |
| 双阶预制边柱钢构套加固法 | 1-20 |
| 双阶预制中柱钢构套加固法 | 1-21 |
| 双阶预制柱钢构套力固节点 | 1-22 |
| 维护结构加固 | |
| 封檐墙和女儿墙加固 | 1-23 |
| 非承重墙、圈梁拉结加固 | 1-25 |
| 承重山墙拉结加固 | 1-26 |
| 高低跨封墙拉结加固、抗风柱与屋架新增连接节点 | 1-27 |
| 2 单层钢结构厂房 | |
| 单层钢结构厂房抗震加固说明 | 2-1 |
| 柱间支撑 | |
| 柱及柱间支撑加固平面布置示意图 | 2-5 |

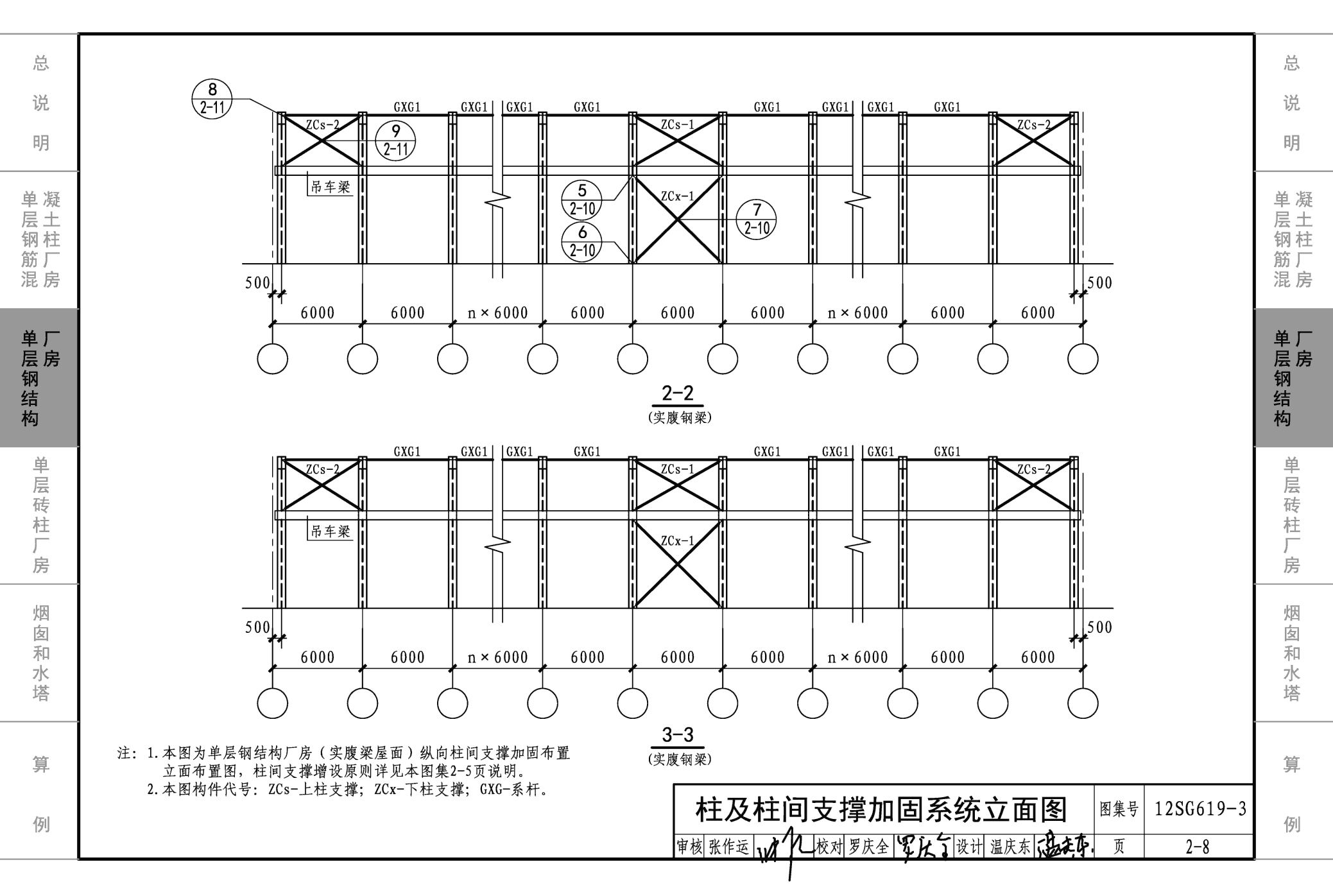

| 柱及柱间支撑加固系统立面图 | 2-6 |
| 柱间支撑安装节点图 | 2-9 |
| 屋盖部份 | |
| 钢屋架上弦支撑加固平面布置示意图 | 2-12 |
| 钢屋架下弦支撑加固平面布置示意图 | 2-13 |
| 钢屋架支撑加固系统立面图 | 2-14 |
| 实腹钢梁屋面支撑加固平面布置示意图 | 2-15 |
| 实腹钢梁加固支撑系统立面图 | 2-16 |
| 屋面支撑安装节点图 | 2-17 |
| 天窗架支撑加固平面、立面布置示意图 | 2-21 |
| 天窗架支撑加固安装节点图 | 2-22 |
| 钢屋架水平预应力拉杆加固，机械张拉 | 2-23 |
| 增加截面法构件加固做法示意图 | 2-24 |
| 3 单层砖柱厂房 | |
| 单层砖柱厂房抗震加固说明 | 3-1 |
| 柱及柱间支撑加固平面布置图 | 3-4 |
| 独立砖柱加固详图（钢筋混凝土套加固） | 3-5 |
| 壁柱加固详图（钢筋混凝土套加固） | 3-8 |
| 独立砖柱加固详图（钢构套加固） | 3-10 |
| 壁柱加固详图（钢构套加固） | 3-13 |
| 4 烟囱及水塔 | |
| 烟囱及水塔加固说明 | 4-1 |
| 钢筋网砂浆面层加固砖烟囱 | 4-3 |
| 扁钢构套加固砖烟囱 | 4-4 |
| 砖烟囱加固用表 | 4-5 |
| 钢筋混凝土烟囱加固图 | 4-6 |
| 扁钢构套加固砖筒水塔 | 4-7 |
| 钢筋网砂浆面层加固砖筒水塔 | 4-8 |
| 钢筋混凝土套加固砖筒水塔 | 4-9 |
| 钢筋混凝土水塔加固图 | 4-10 |

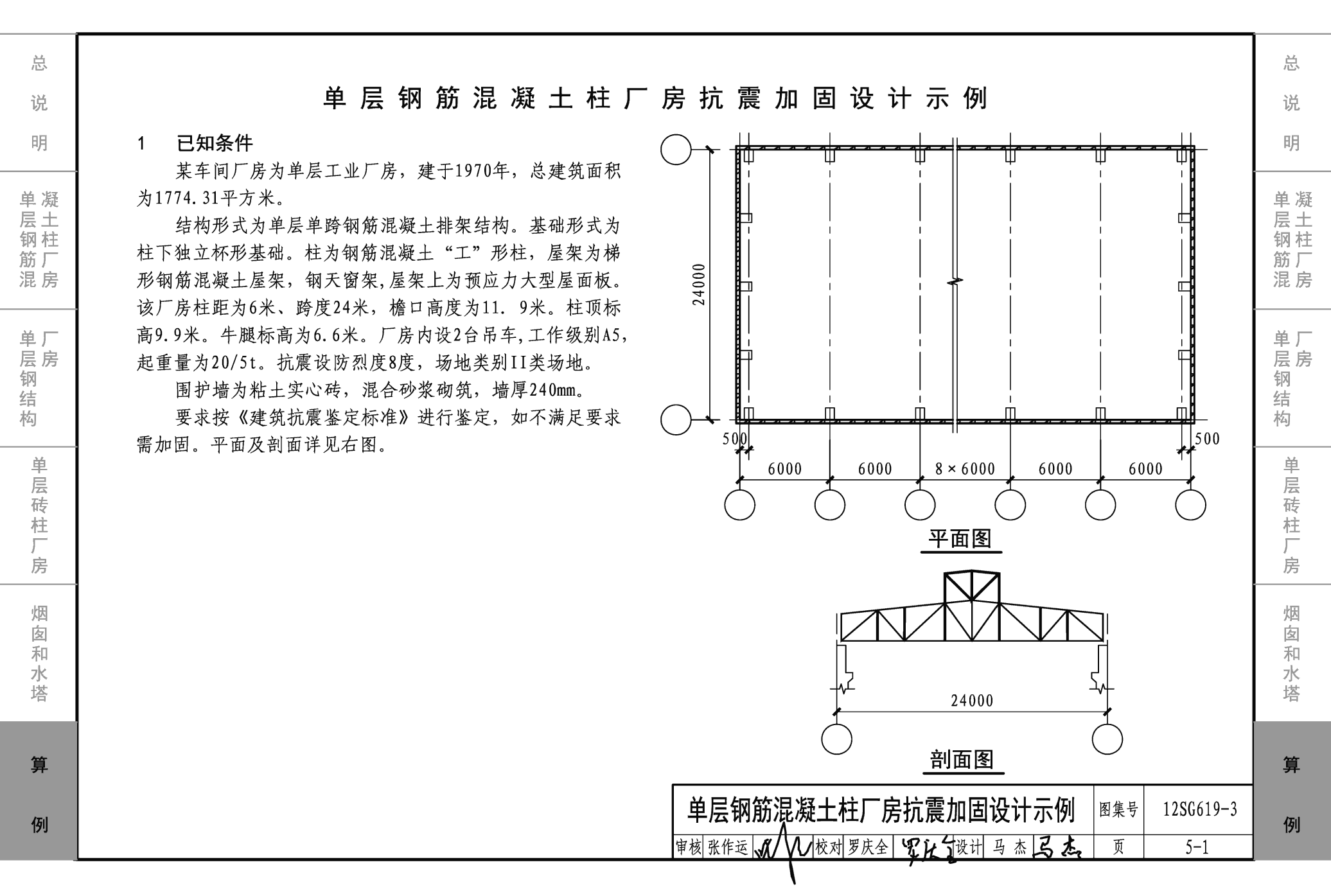

| 5 单层钢筋混凝土柱厂房抗震加固设计示例 | |
