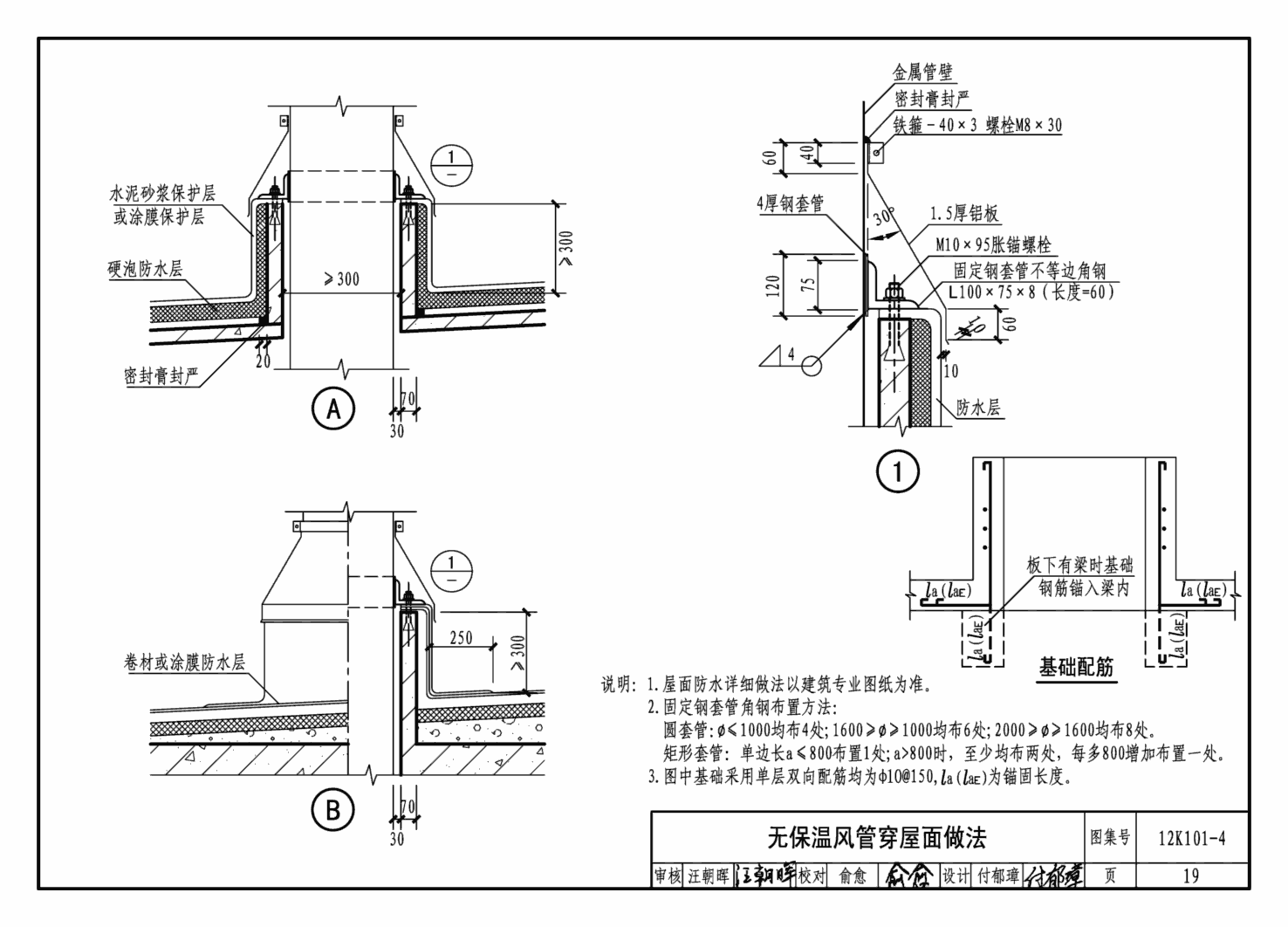

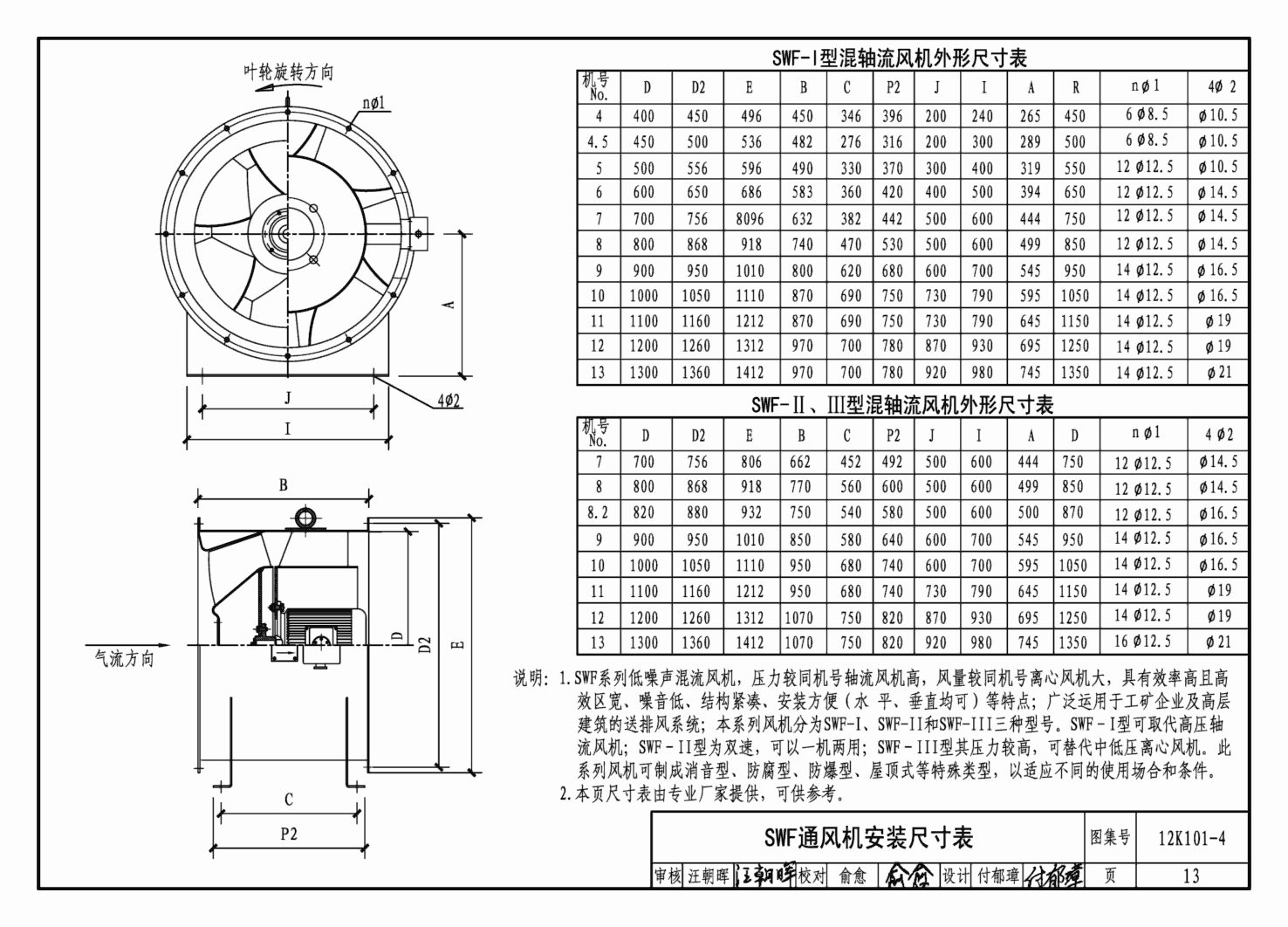

　　12K101-4《混流通风机安装》，新编图集，适用于一般工业及民用建筑通风排风及空调系统中混流通风机的施工安装。主要内容包括混流通风机在混凝土墙上的安装（垂直及水平）；在轻质墙上的安装（垂直及水平）；在屋面上的安装及风管穿屋面做法；混流通风机减振吊装；诱导风机的安装，以及风机的安装尺寸和性能参数等。图集内容全面、数据详尽，并配有相关的结构配筋图，设计人员可直接选用、施工人员可照图施工。
