04SG518-2：门式刚架轻型房屋钢结构（有悬挂吊车）
- 图集编号
- 04SG518-2
- 图集名称
- 门式刚架轻型房屋钢结构（有悬挂吊车）
- 定价
- 41.00 元
- 开本
- 8 开
- 主编单位
- 中国联合工程公司
内容简介
国家建筑标准设计《门式刚架轻型房屋钢结构（有悬挂吊车）》04SG518-2图集的主要内容包括： 12～24m跨度刚架的选用表，构件布置图，檩条、墙梁和拉条选用表，安装节点详图，刚架施工详图。
适用范围：
1、 适用于刚架跨度为12～24m，柱距为6m、7.5m、9m，；内设1t～3t单梁悬挂吊车（起重机）或1t～3t电动葫芦的单层单跨轻型厂房。
2、 屋面分为有檩体系或无檩体系。
3、 外墙采用有墙梁或无墙梁体系。
4、 屋面坡度1:15。
5、 房屋环境类别为室内正常环境的封闭式房屋。
6、 抗震设防烈度为≤8度，设计基本地震加速度为0.2g，设计地震分组为第一、第二组，场地为Ⅰ、Ⅱ类，抗震设防类别为丙类建筑。
7、 结构构件的安全等级为二级，设计使用年限为50年。
备注
未附构件详图
目录
| 目录 | 1 |
|---|---|
| 总说明（一）～（八） | 1 |
| 12m～24m跨刚架选用表 | 9 |
| 支撑选用表 | 14 |
| 檩条选用表 | 15 |
| 墙梁选用表 | 17 |
| 拉条及山墙柱选用表 | 18 |

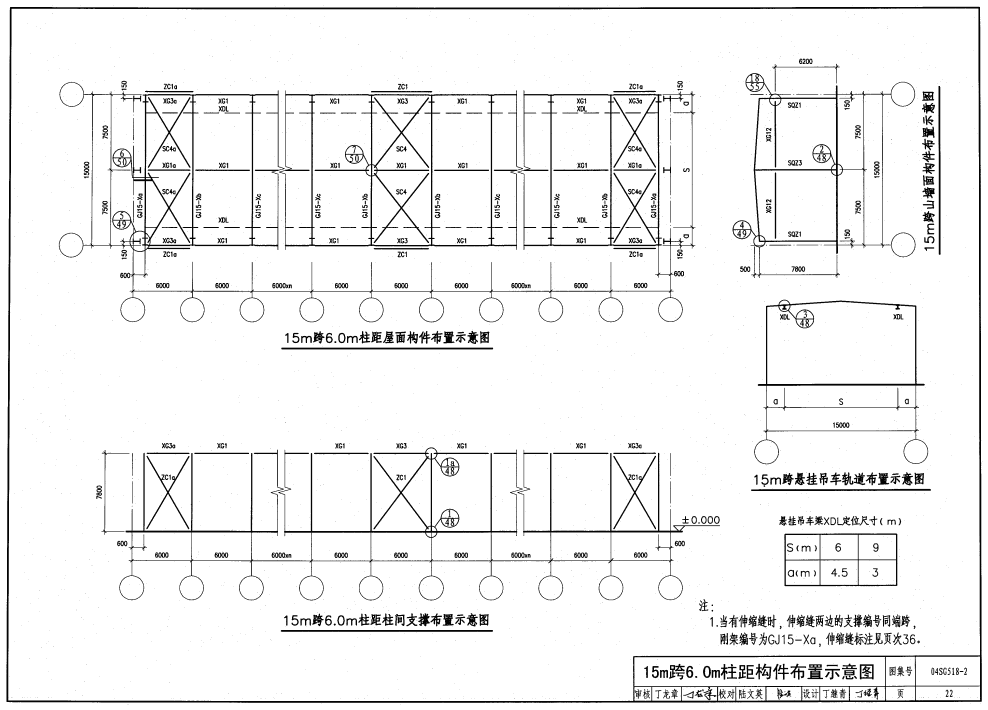

| 12m～24m跨柱距构件布置示意图 | 19 |
| 12m跨屋面檩条及拉条布置图（一）～（二） | 34 |
| 15m跨屋面檩条及拉条布置图（一）～（二） | 36 |
| 18m跨屋面檩条及拉条布置图（一）～（二） | 38 |
| 21m跨屋面檩条及拉条布置图（一）～（二） | 40 |
| 24m跨屋面檩条及拉条布置图（一）～（二） | 42 |
| 6.0m柱距立面墙梁及拉条布置图 | 44 |

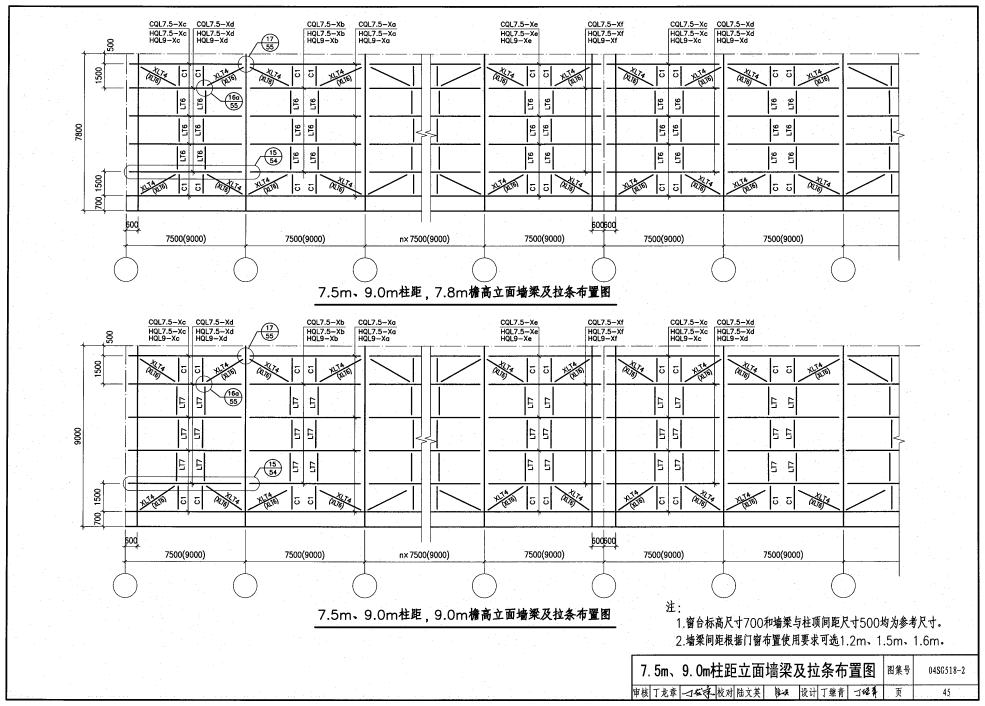

| 7.5m、9.5m柱距立面墙梁及拉条布置图 | 45 |
| 12m～24m跨山墙墙梁及拉条布置图 | 46 |
| 安装节点（一）～（八） | 48 |
| 水平支撑、系杆构件示意图 | 56 |

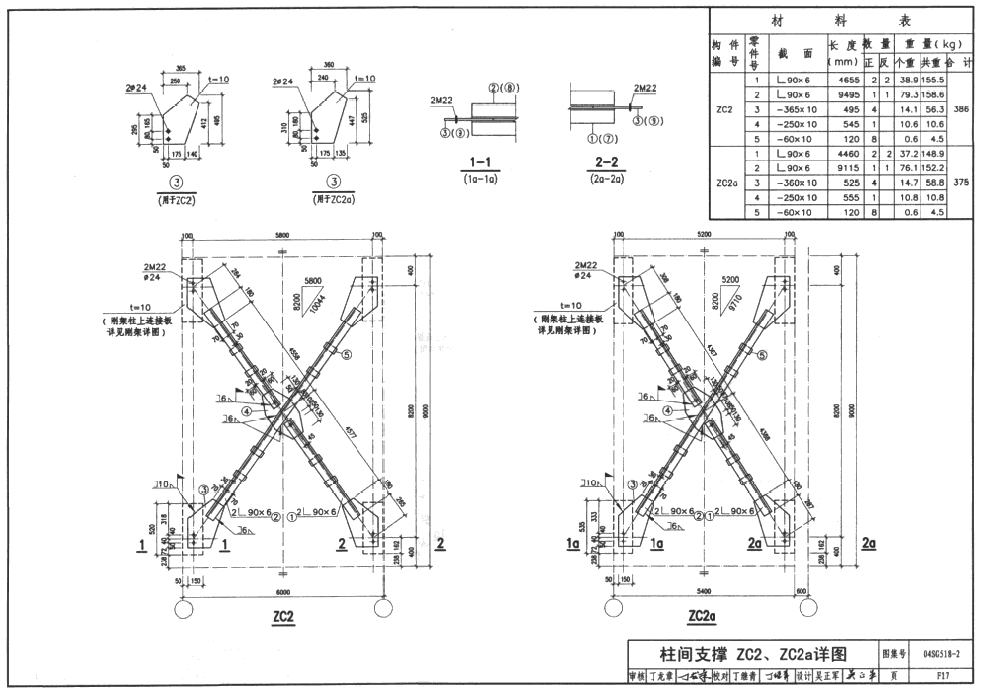

| 柱间支撑构件示意图 | 57 |
| 山墙柱构件示意图 | 58 |

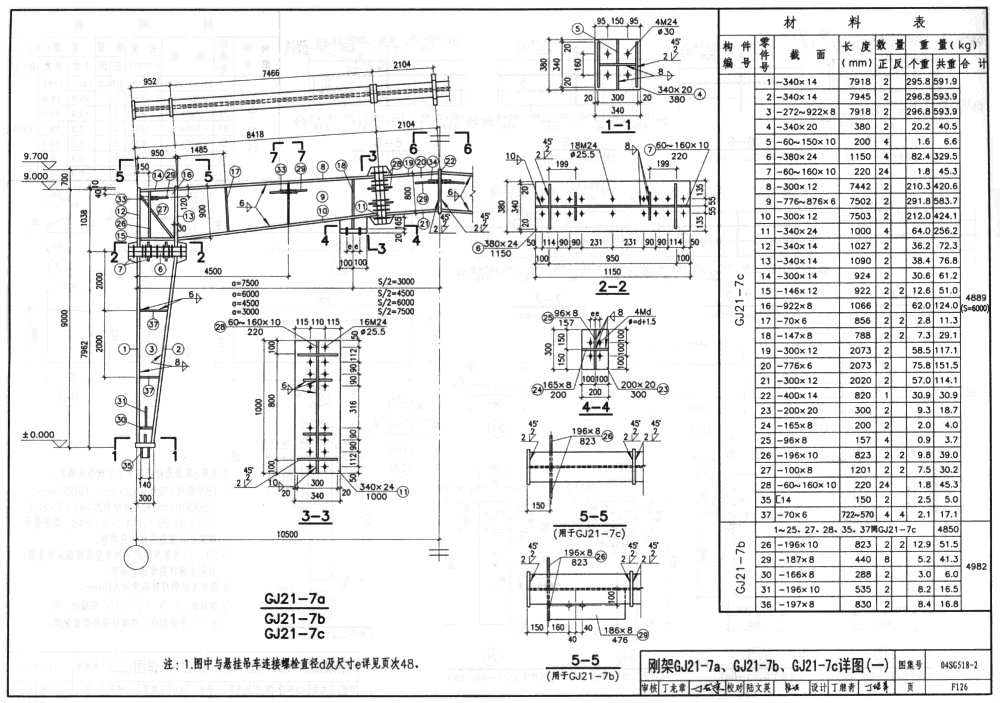

| 12m～24m跨刚架构件示意图 | 59 |
| 构件传给基础的力（一）～（二） | 64 |

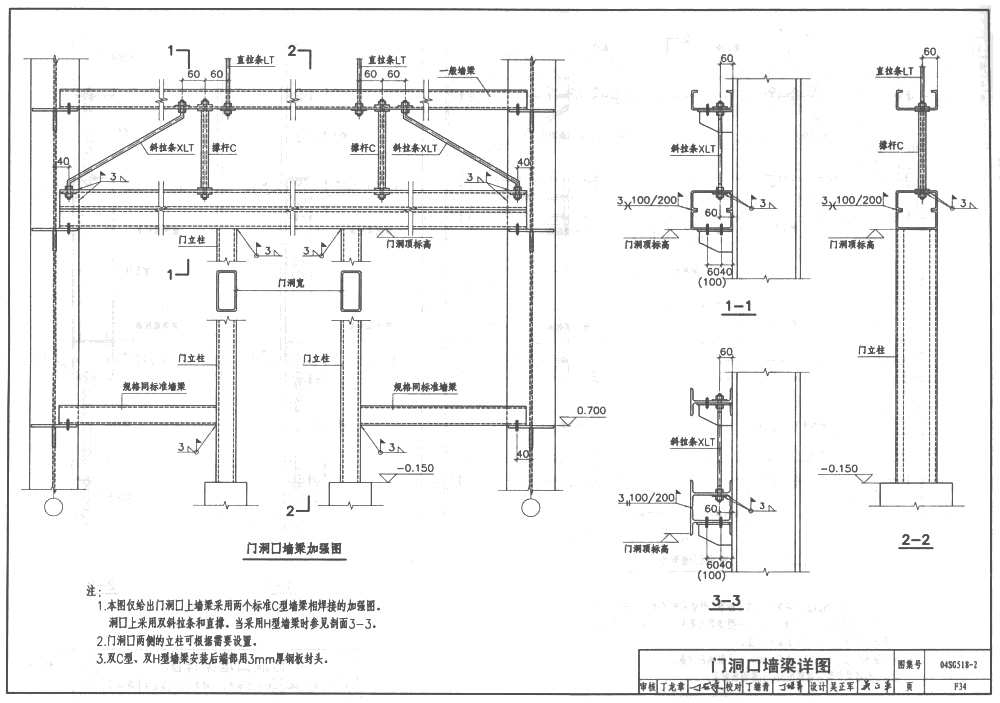

样张
网友推荐
-
网友【武穴鲁班建筑集团钟威】点评：04SG518-2图集的出版对于结构设计人员完成刚架跨度为12～24m，柱距为6m、7.5m、9m，；内设1t～3t单梁悬挂吊车（起重机）或1t～3t电动葫芦的单层单跨轻型厂房有不可磨灭的作用，力挺。
