11S405-3：建筑给水复合类塑料管道安装
- 图集编号
- 11S405-3
- 图集名称
- 建筑给水复合类塑料管道安装
- 主编单位
- 广西华蓝设计（集团）有限公司
内容简介
11S405-3《建筑给水复合类塑料管道安装》主要编制了包括铝塑复合管（dn16～75）、PP-R及PE-RT稳态复合管（dn20～75）、铝合金塑料复合管（dn20～110）等三种复合塑料管道的性能和规格；卡压式连接、卡套式连接、双热熔连接、热熔连接、法兰连接、螺纹连接等安装详图；管道横管、立管、支管及伸缩节的安装图；常用管件。
备注
替代02SS405-3
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 管道规格及性能 | |
| 搭接焊式铝塑复合管力学性能 | 12 |
| 搭接焊式铝塑复合管力学性能及规格尺寸 | 13 |
| 对接焊式铝塑复合管力学性能 | 14 |
| 对接焊式铝塑复合管力学性能及规格尺寸 | 15 |
| 铝塑复合管卡压式管件物理力学性能 | 16 |
| 铝塑复合管卡压式管件规格尺寸 | 17 |
| 铝塑复合管卡套式和双热熔承插式管件物理力学性能 | 18 |
| 铝塑复合管卡套式和双热熔承插式管件规格尺寸 | 19 |
| PP-R塑铝稳态复合管物理力学性能 | 20 |
| PP-R塑铝稳态复合管材、管件的物理力学性能 | 21 |
| PE-RT塑铝稳态复合管物理力学性能 | 22 |

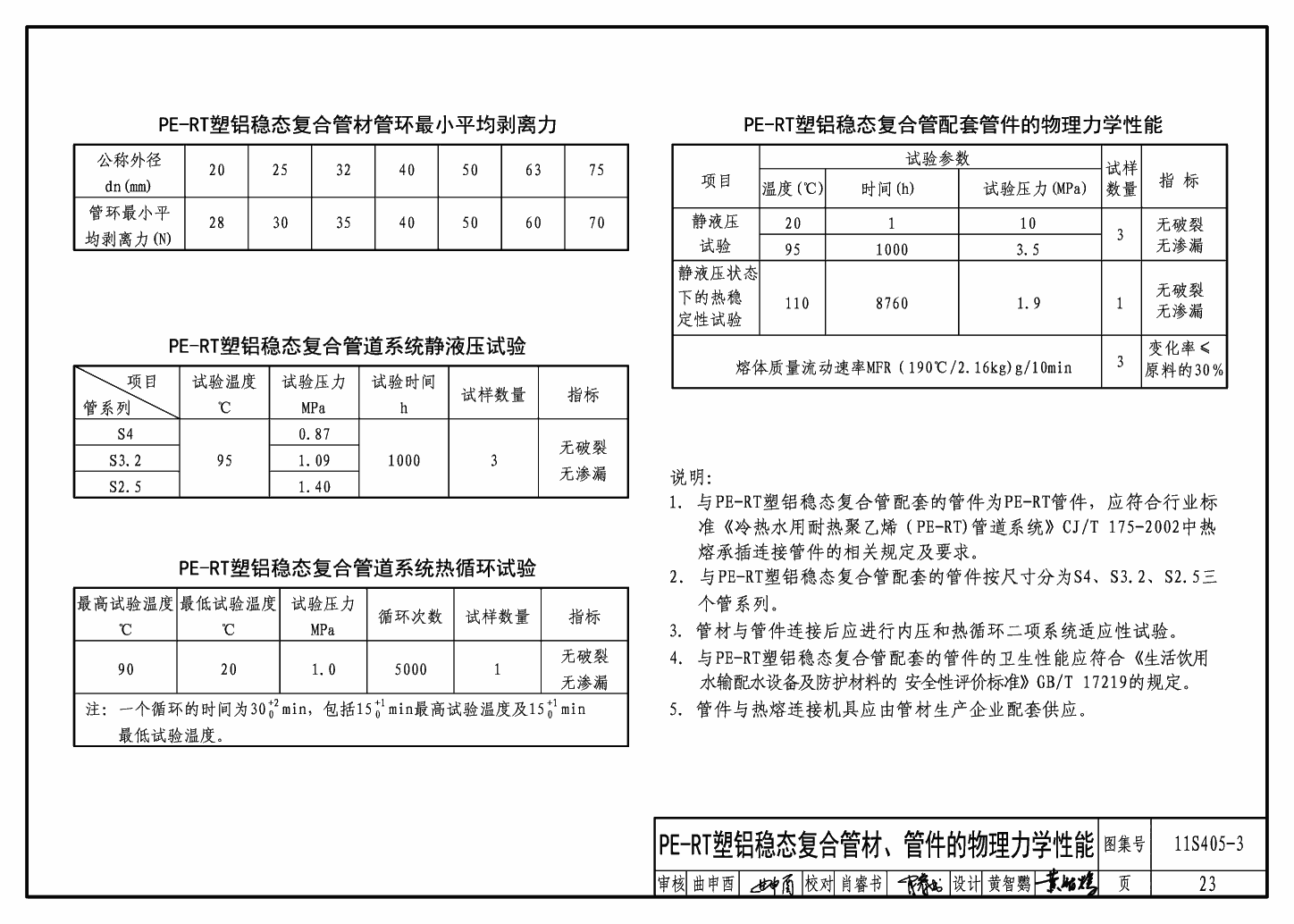

| PE-RT塑铝稳态复合管材、管件的物理力学性能 | 23 |
| PP-R（PE-RT）塑铝稳态复合管材规格尺寸 | 24 |
| 铝合金衬塑复合管物理力学性能 | 25 |
| 铝合金衬塑复合管材规格尺寸 | 26 |
| 管道连接 | |
| 铝塑复合管卡压式连接 | 27 |
| 铝塑复合管卡套式连接 | 28 |
| 铝塑复合管双热熔承插式连接 | 29 |
| 塑铝稳态复合管热熔承插连接 | 30 |
| 铝合金衬塑复合管热熔承插连接 | 31 |
| 塑铝稳态复合管、铝合金衬塑复合管与金属管法兰连接 | 32 |
| 铝塑复合管与其他材质给水管螺纹连接 | 33 |
| 塑铝稳态复合管、铝合金衬塑复合管与其他材质给水管螺纹连接 | 34 |
| 横管、立管、支管及伸缩节安装 | |
| 横管安装（一） | 35 |
| 横管安装（二） | 36 |
| 立管安装 | 37 |
| 支管安装 | 38 |
| 多球橡胶伸缩节安装 | 39 |
| 相关技术资料 | |
| 铝塑复合管 | |
| 铝塑复合管卡压式管件（一） | 40 |
| 铝塑复合管卡压式管件（二） | 41 |
| 铝塑复合管卡压式管件（三） | 42 |
| 铝塑复合管卡套式管件（一） | 43 |
| 铝塑复合管卡套式管件（二） | 44 |
| 铝塑复合管双热熔管件（一） | 45 |
| 铝塑复合管双热熔管件（二） | 46 |
| 铝塑复合管双热熔管件（三） | 47 |
| 铝塑复合管双热熔管件（四） | 48 |
| 塑铝稳态复合管 | |
| 塑铝稳态复合管热熔管件（一） | 49 |
| 塑铝稳态复合管热熔管件（二） | 50 |
| 塑铝稳态复合管热熔管件（三） | 51 |
| 塑铝稳态复合管热熔管件（四） | 52 |
| 塑铝稳态复合管热熔管件（五） | 53 |
| 塑铝稳态复合管热熔管件（六） | 54 |
| 铝合金衬塑复合管 | |
| 铝合金衬塑复合管热熔管件（一） | 55 |
| 铝合金衬塑复合管热熔管件（二） | 56 |
| 铝合金衬塑复合管热熔管件（三） | 57 |
