　　12S109《叠压(无负压)供水设备选用与安装》国家建筑标准设计图集适用于新建、改建、扩建的民用建筑及一般工业建筑的生活给水系统中流量＜50m³/h、扬程＜1.0MPa的叠压供水工程。

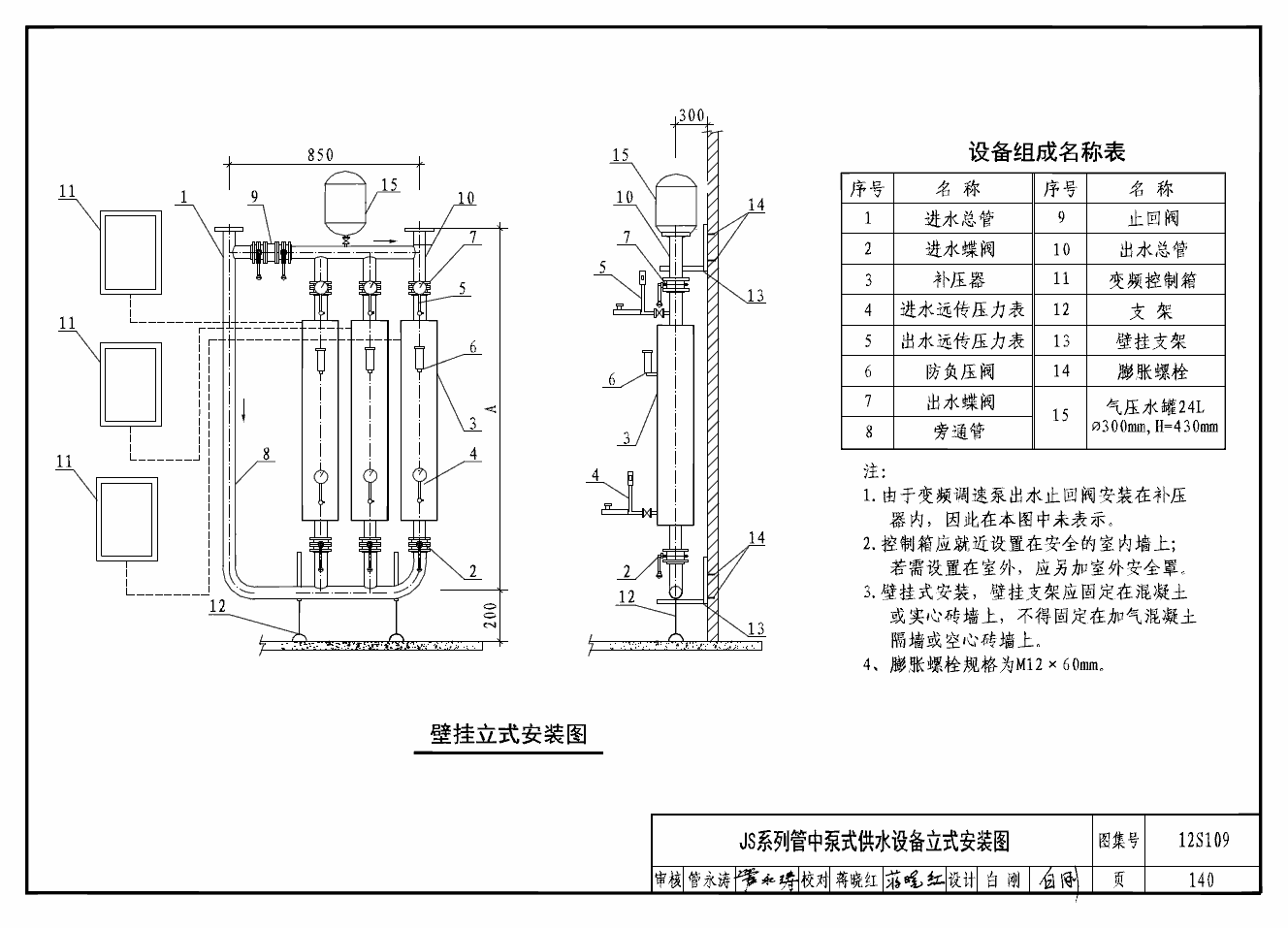

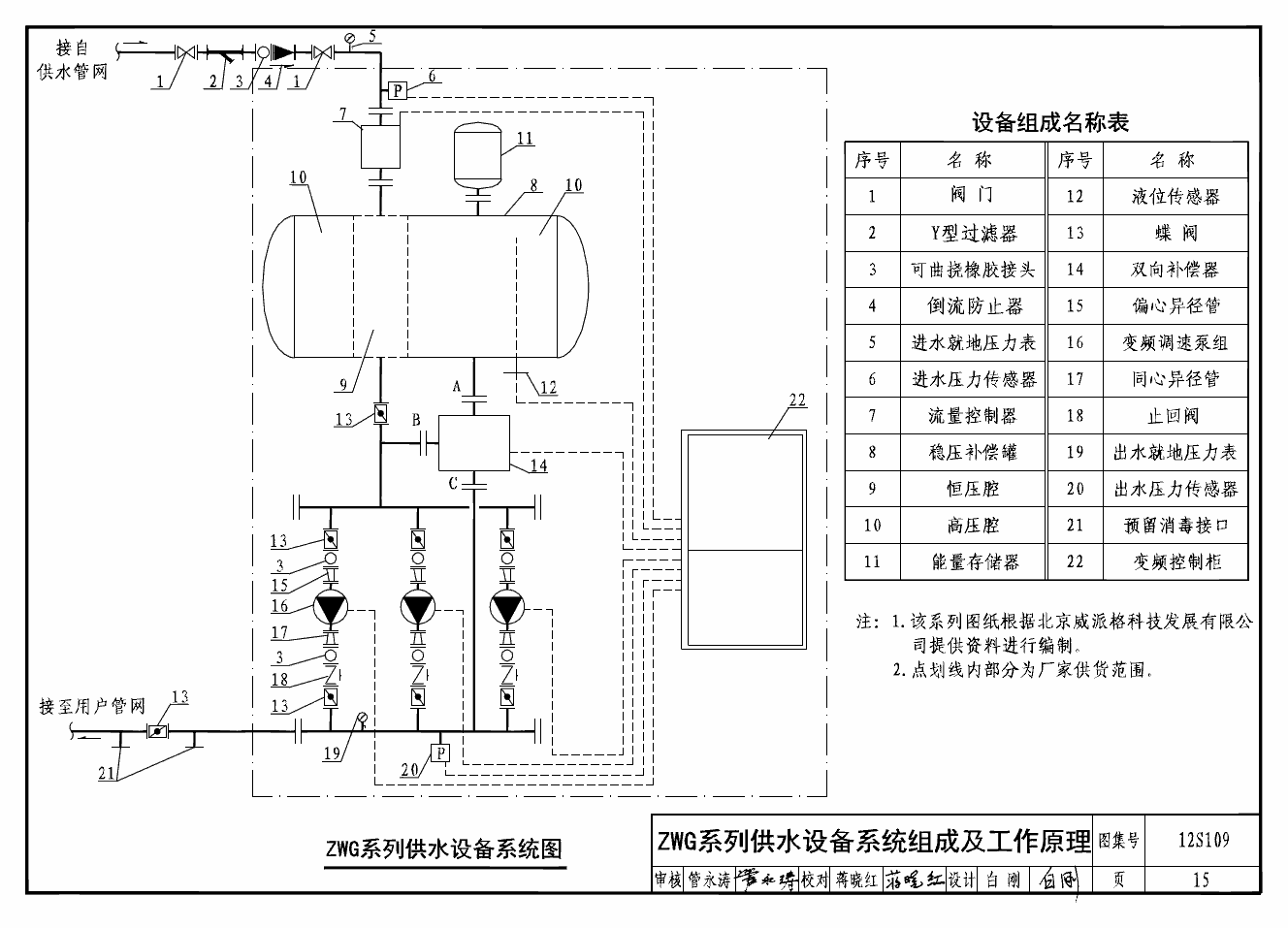

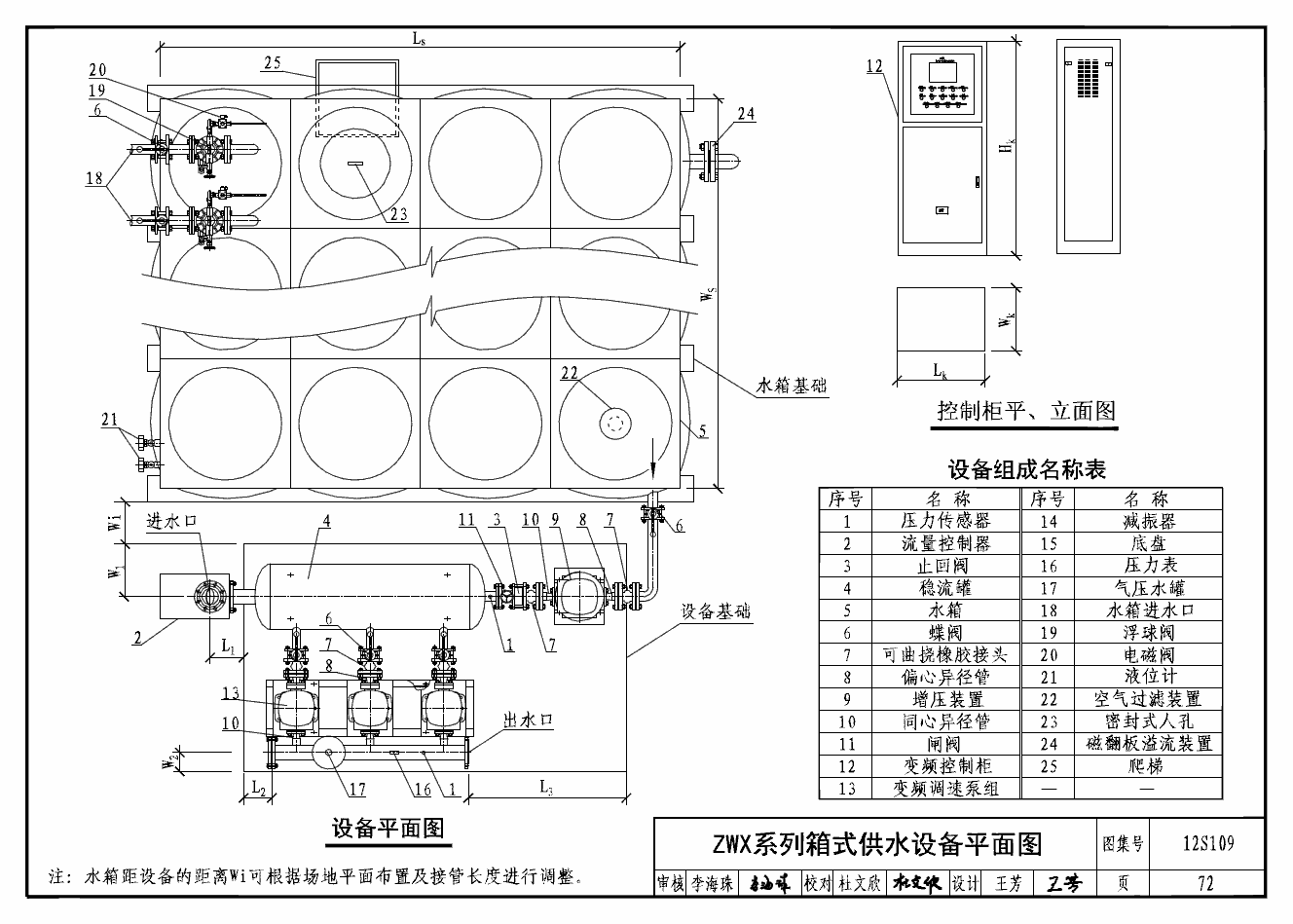

　　主要内容包括：罐式、箱式、高位调蓄式和管中泵式四种形式叠压（无负压）供水设备的计算选用和设备基础减振要求，详细介绍系统组成及工作原理。编制了典型设备安装详图、尺寸及其性能参数，选用安装注意事项和运营管理维护要求。
　　本图集修编替代06SS109《管网叠压供水设备选用与安装》，在原来罐式、管中泵式两种形式的基础上，新增加了箱式、高位调蓄式两种形式叠压（无负压）供水设备的计算选用和设备基础减振要求，介绍系统组成及工作原理，编制现今国内质量较好、工程中使用较多的典型设备的安装详图、尺寸及其性能参数。对于更好的贯彻节能方针、引导和规范叠压（无负压）供水技术的推广和应用，将起到积极作用。
