11SG534：带水平段钢斜梯（45°）
- 图集编号
- 11SG534
- 图集名称
- 带水平段钢斜梯（45°）
- 定价
- 42.00 元
- 开本
- 16 开
- 主编单位
- 中国昆仑工程公司（大庆石化工程有限公司）
内容简介
本图集适用于一般工业与民用建、构筑物带平台钢斜梯，钢斜梯的角度为45度。图集给出了一端带平台、两端带平台、平台高小于20m、平台高大于20m等20种；钢斜梯踏板和平台板分花纹钢板和镀锌钢格栅板；各钢斜梯详图及节点详图，支撑斜梯的工字钢及三角支架详图以及各杆件的选用表。设计及施工人员可直接选用图集的构件，并照图施工。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 3 |
| 大样图 | |
| XT1大样图 | A1 |

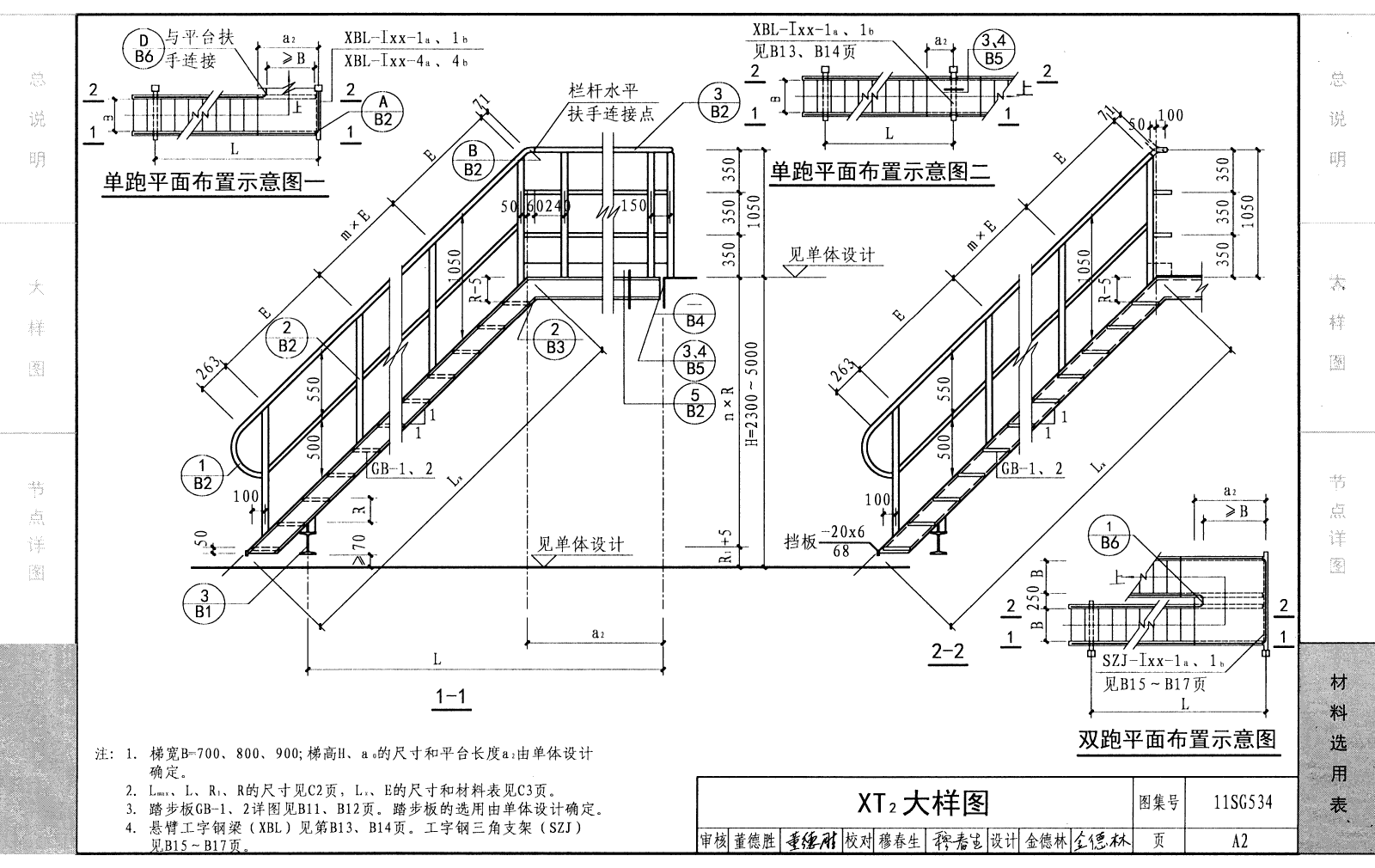

| XT2大样图 | A2 |
| XT3大样图 | A3 |
| XT4大样图 | A4 |
| XT5大样图 | A5 |
| XT6大样图 | A6 |
| XT7大样图 | A7 |
| XT8大样图 | A8 |
| XT9大样图 | A9 |
| XT10大样图 | A10 |
| XT1a大样图 | A11 |
| XT2a大样图 | A12 |
| XT3a大样图 | A13 |
| XT4a大样图 | A14 |
| XT5a大样图 | A15 |
| XT6a大样图 | A16 |
| XT7a大样图 | A17 |
| XT8a大样图 | A18 |
| XT9a大样图 | A19 |
| XT10a大样图 | A20 |
| 节点详图 | |
| XT1、2、6、7、1a、2a、6a、7a基础详图 | B1 |

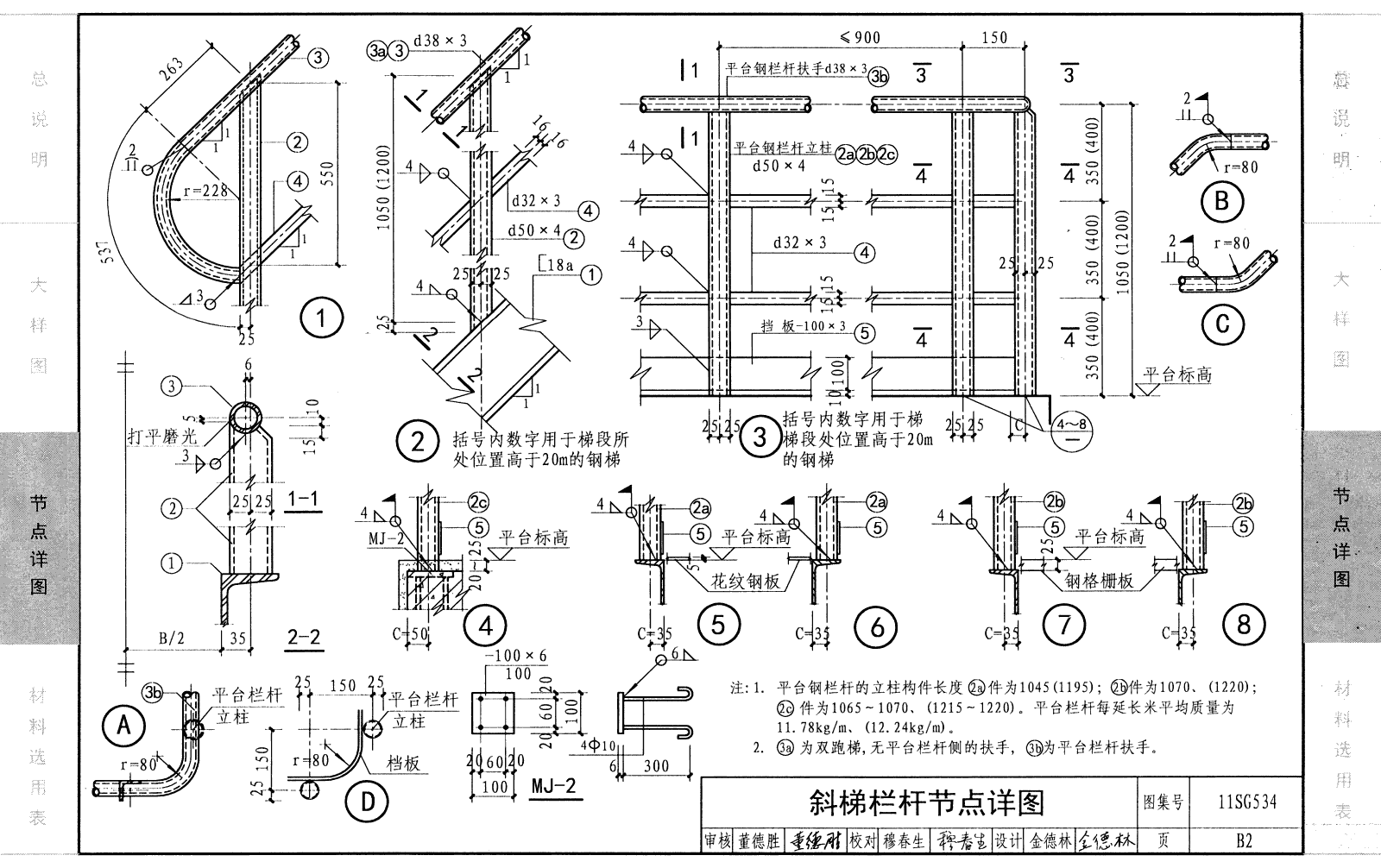

| 斜梯栏杆节点详图 | B2 |
| 平台板为花纹钢板的梯梁及平台板节点详图 | B3 |
| 平台板为花纹钢板的梯梁与支座连接节点详图 | B4 |
| XT1～3、XT1a～3a、XT5～8、XT5a～8a、XT10、XT10a斜梯扶手节点详图 | B6 |
| XT4、XT9、XT4a、XT9a斜梯扶手节点详图 | B7 |
| 平台板为钢格栅板的梯梁及平台板节点详图 | B8 |
| 平台板为钢格栅板的梯梁与支座连接节点详图 | B9 |
| 花纹钢板踏步板详图 | B11 |
| 钢格栅板踏步板详图 | B12 |
| 悬臂工字钢梁 | B13 |
| 工字钢三角支架 | B15 |
| 材料选用表 | |
| 梁加劲肋详图 | C1 |

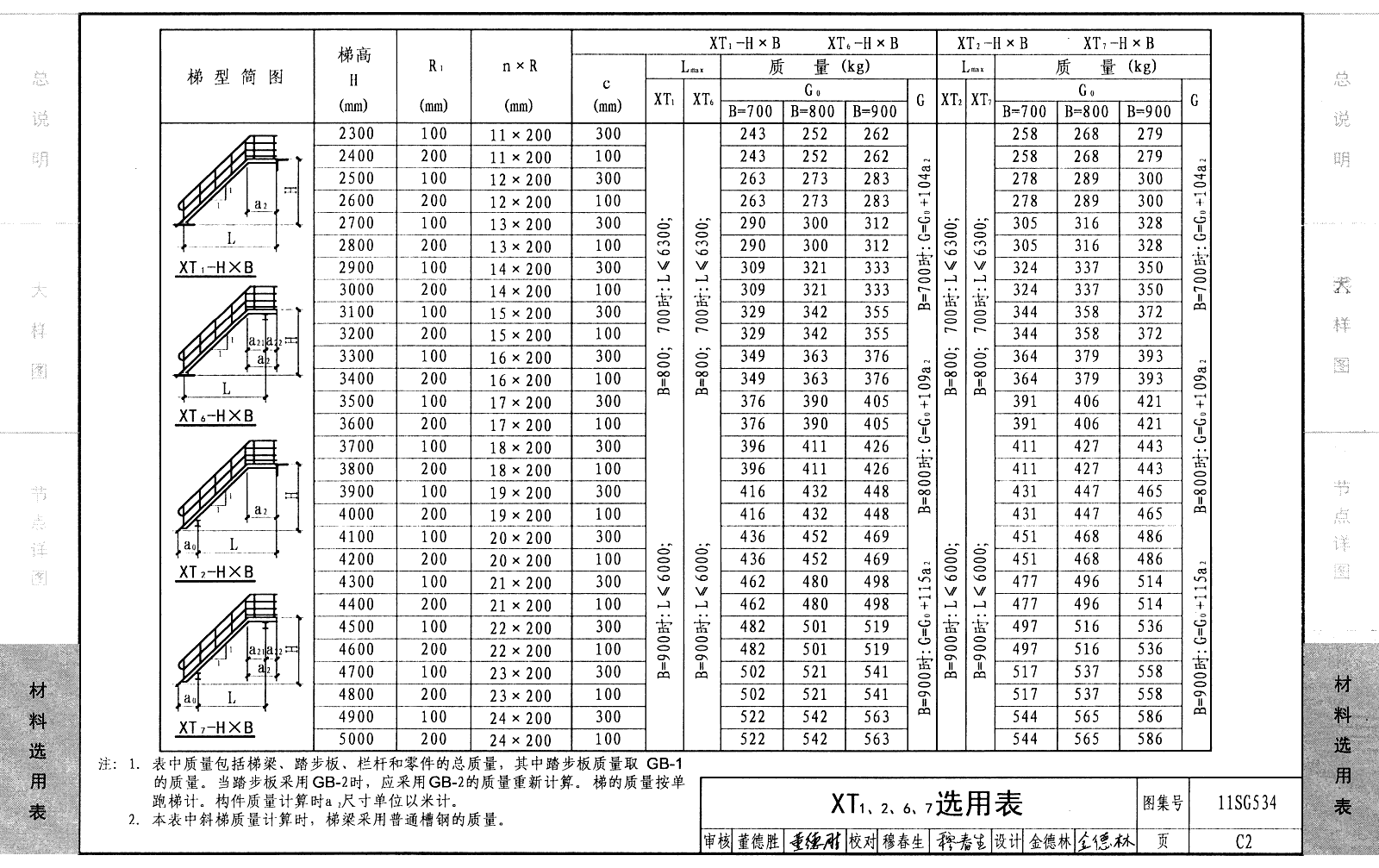

| XT1、2、6、7选用表 | C2 |
| XT1、2、6、7材料表 | C3 |
| XT3～5、8～10选用表（一） | C4 |
| XT3～5、8～10材料表（一） | C5 |
| XT3～5、8～10选用表（二） | C6 |
| XT3～5、8～10材料表（二） | C7 |
| XT1a、2a、6a、7a选用表 | C8 |
| XT1a、2a、6a、7a材料表 | C9 |
| XT3a～5a、8a～10a选用表（一） | C10 |
| XT3a～5a、8a～10a材料表（一） | C11 |
| XT3a～5a、8a～10a选用表（二） | C12 |
| XT3a～5a、8a～10a材料表（二） | C13 |
