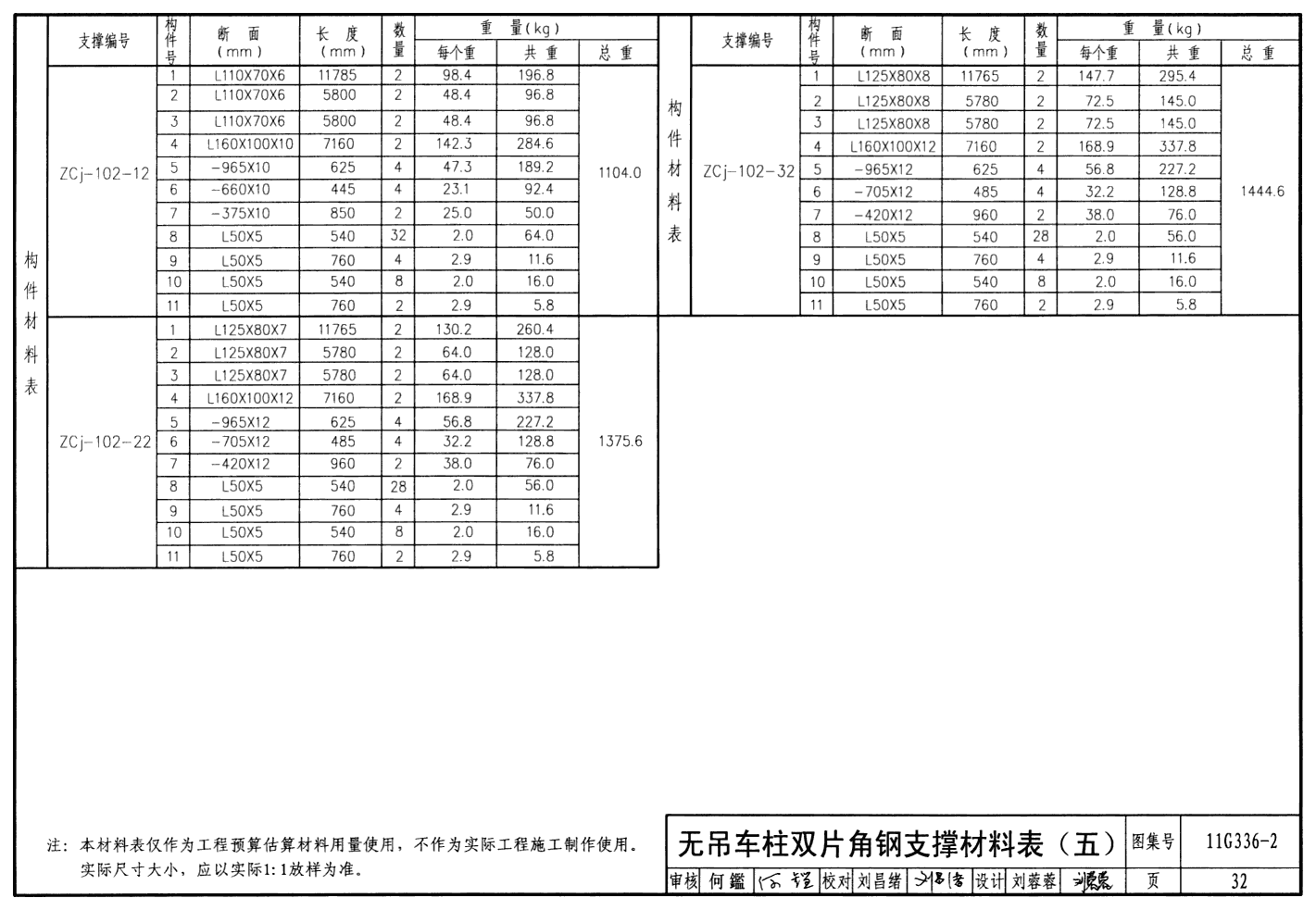

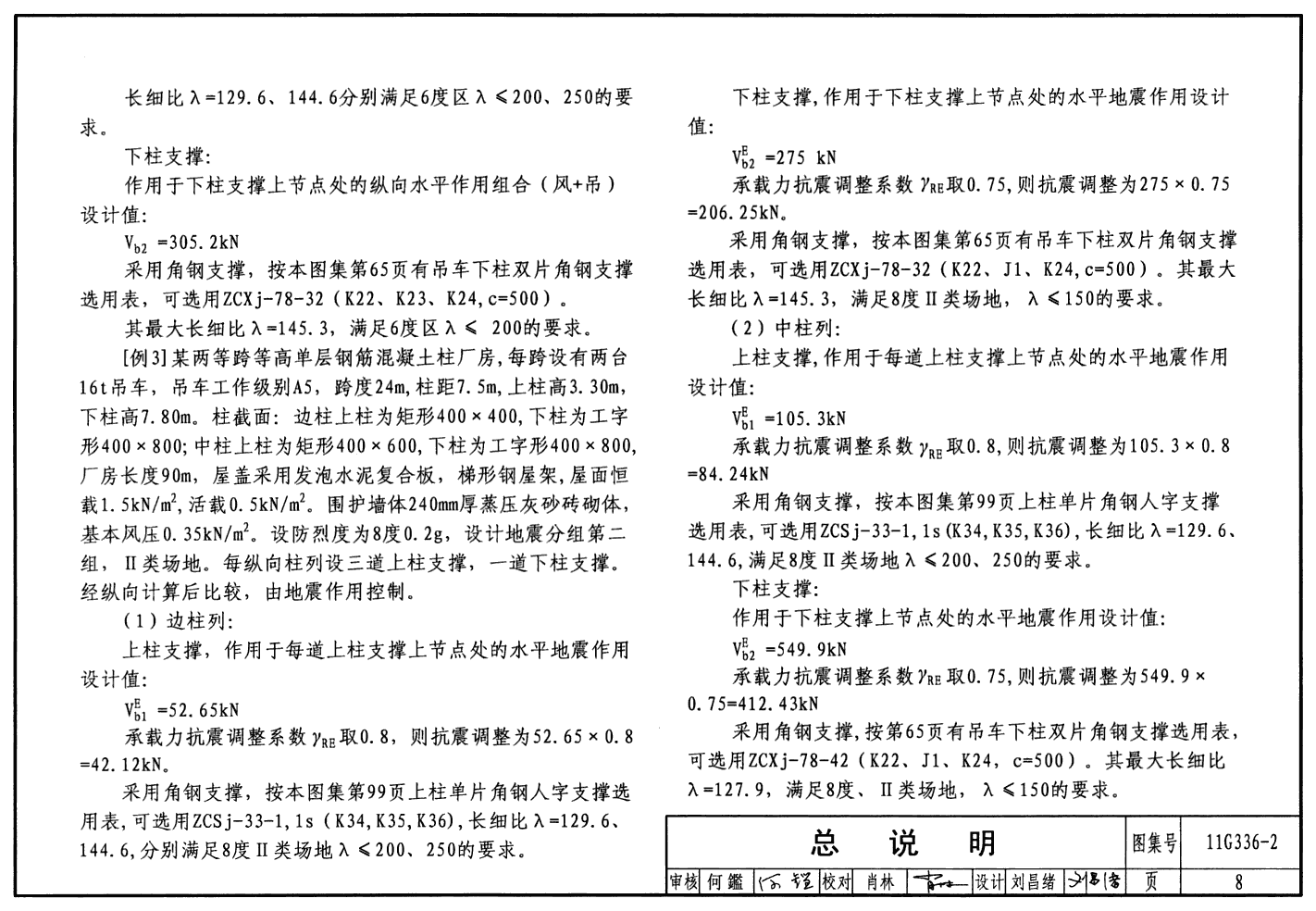

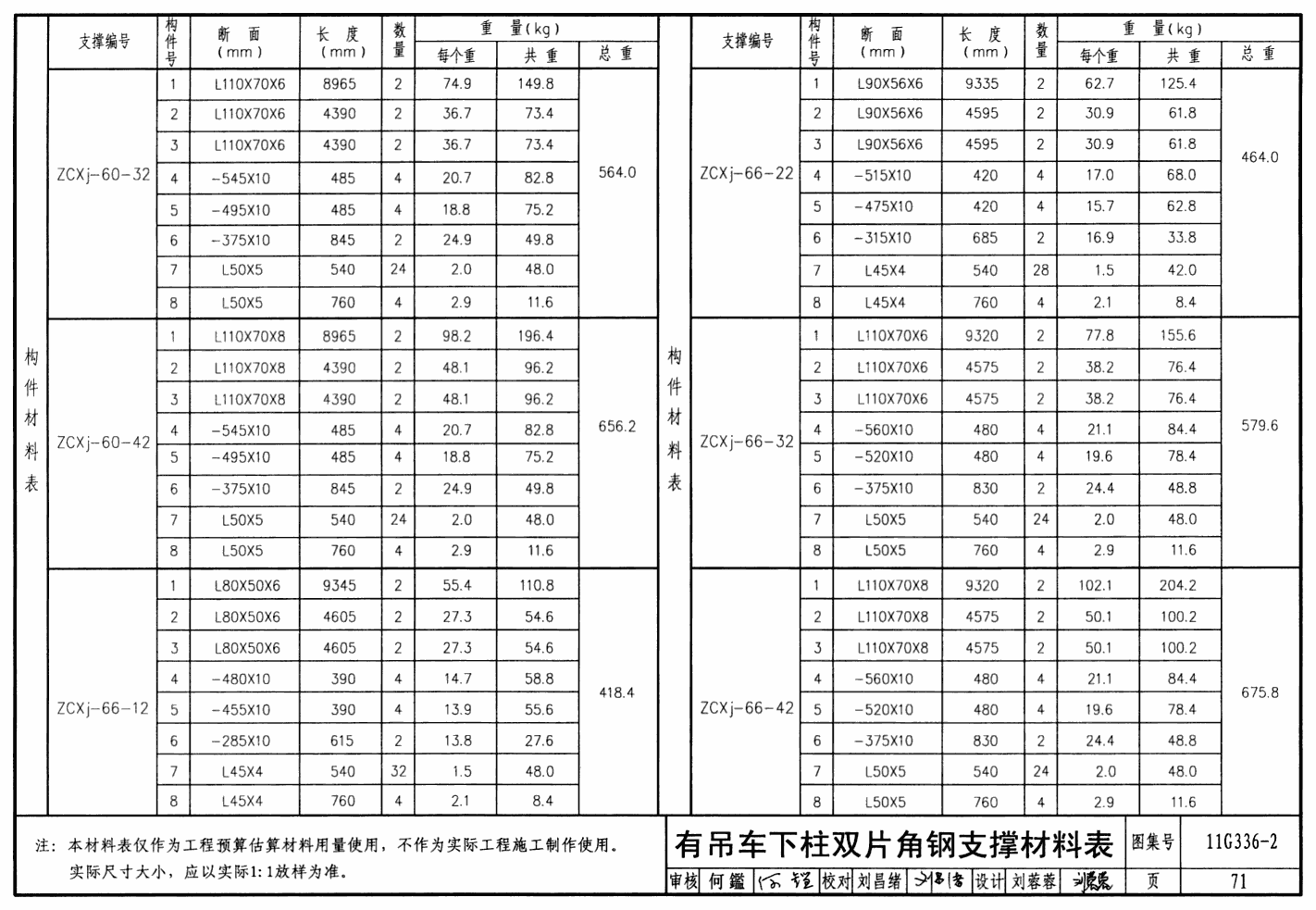

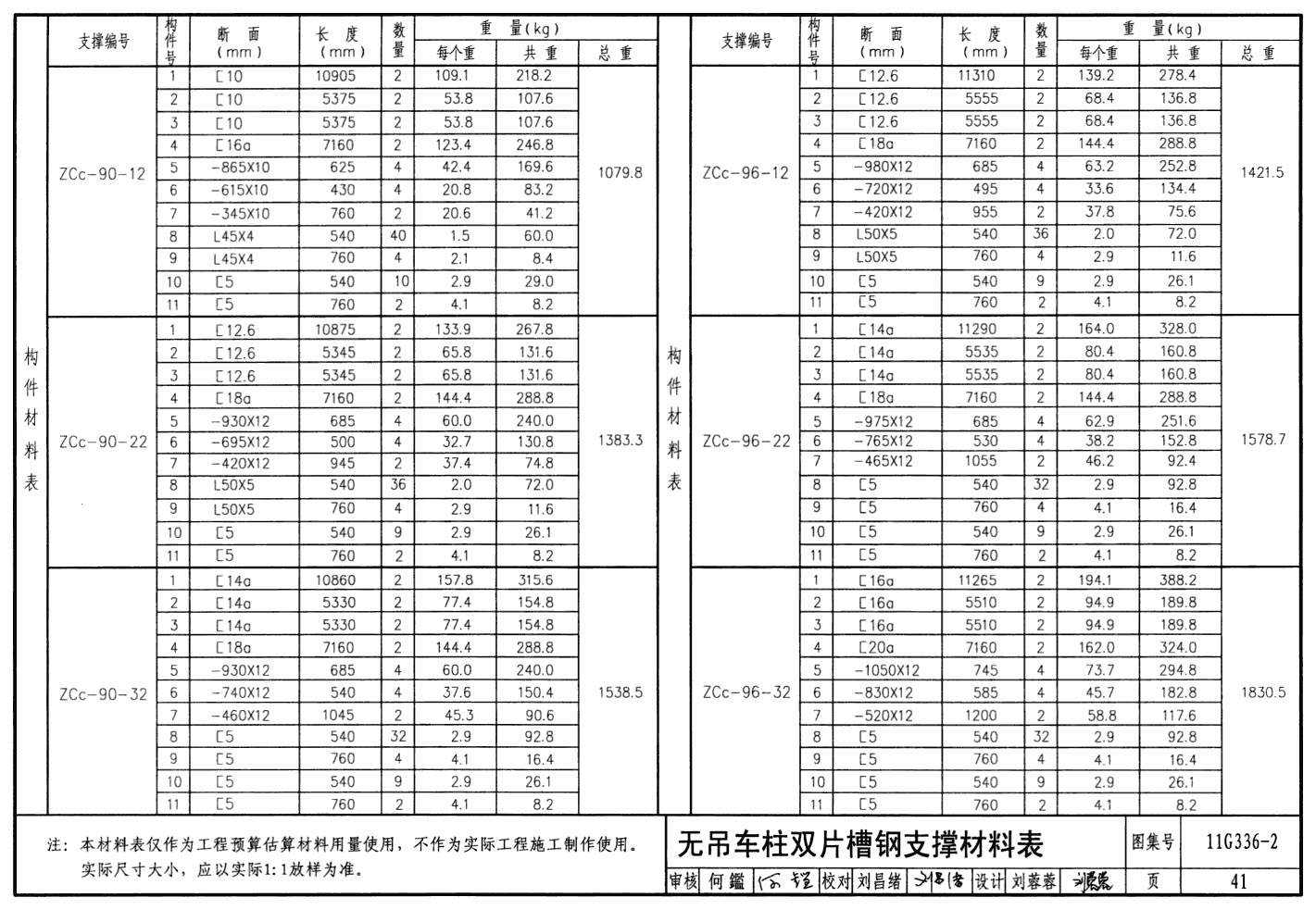

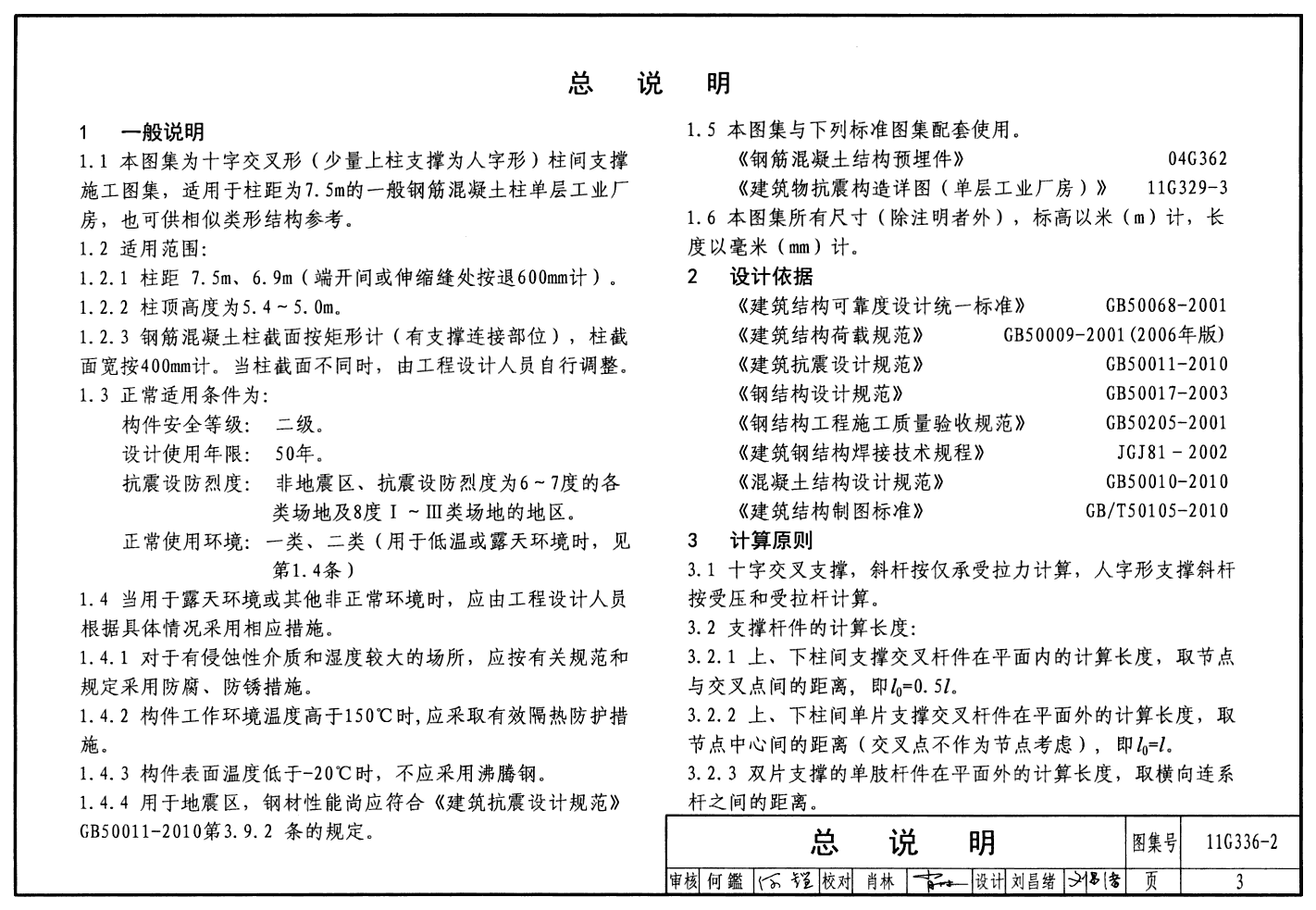

　　11G336-2 《柱间支撑》（柱距7.5米）国家建筑标准设计图集是根据当今厂房设计大柱距、大跨度，布置灵活，便于使用的特点，继05G336《柱间支撑》（柱距6米）国标图集之后，按照《建筑抗震设计规范》GB 50011-2010的相关内容新编的关于厂房柱间支撑的图集。适用于非抗震区和抗震设防烈度6～7度各类场地，8度Ⅰ～Ⅲ类场地的一般钢筋混凝土柱单层工业厂房，厂房柱距为7.5米，柱顶高度为5.4～15.0米。也可供相似类型结构参考使用。图集的主要内容有总说明，柱间支撑参数及布置示意图，节点详图，支撑选用表、大样图和支撑材料表。图集按照上柱十字交叉形和人字形支撑，下柱十字交叉形支撑有吊车和无吊车的情况分别编写。支撑的材料有单片角钢，双片角钢，双片槽钢，单片圆钢管，双片圆钢管等，类型丰富，内容全面。设计人员可根据设计需要确定柱高度和支撑水平承载力设计值后，在图集中查找确定相应的支撑编号，施工人员根据此编号按照本图集的相关要求进行施工。
