11D703-2：液位测量装置安装
- 图集编号
- 11D703-2
- 图集名称
- 液位测量装置安装
- 开本
- 16 开
- 主编单位
- 中国市政工程中南设计研究总院
- 上海市政工程设计研究总院（集团）有限公司
内容简介
本图集适用于常温、常压条件下各种水池、水塔、水井、高位水箱等贮水构筑物以及各种酸、碱、盐药剂溶波贮存设施液位测量装置的安装。
内容包括：电容式液位计、静压式液位计、浮筒（球）式液位计、超声波液位计、电极式液位开关、浮球液位开关和液位界面仪等多种液位测量装置的选用说明和安装图。有关液位测量装置的组成详见各液位计的选用说明。
备注
替代99D703-2
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 液位测量装置选用说明 | |

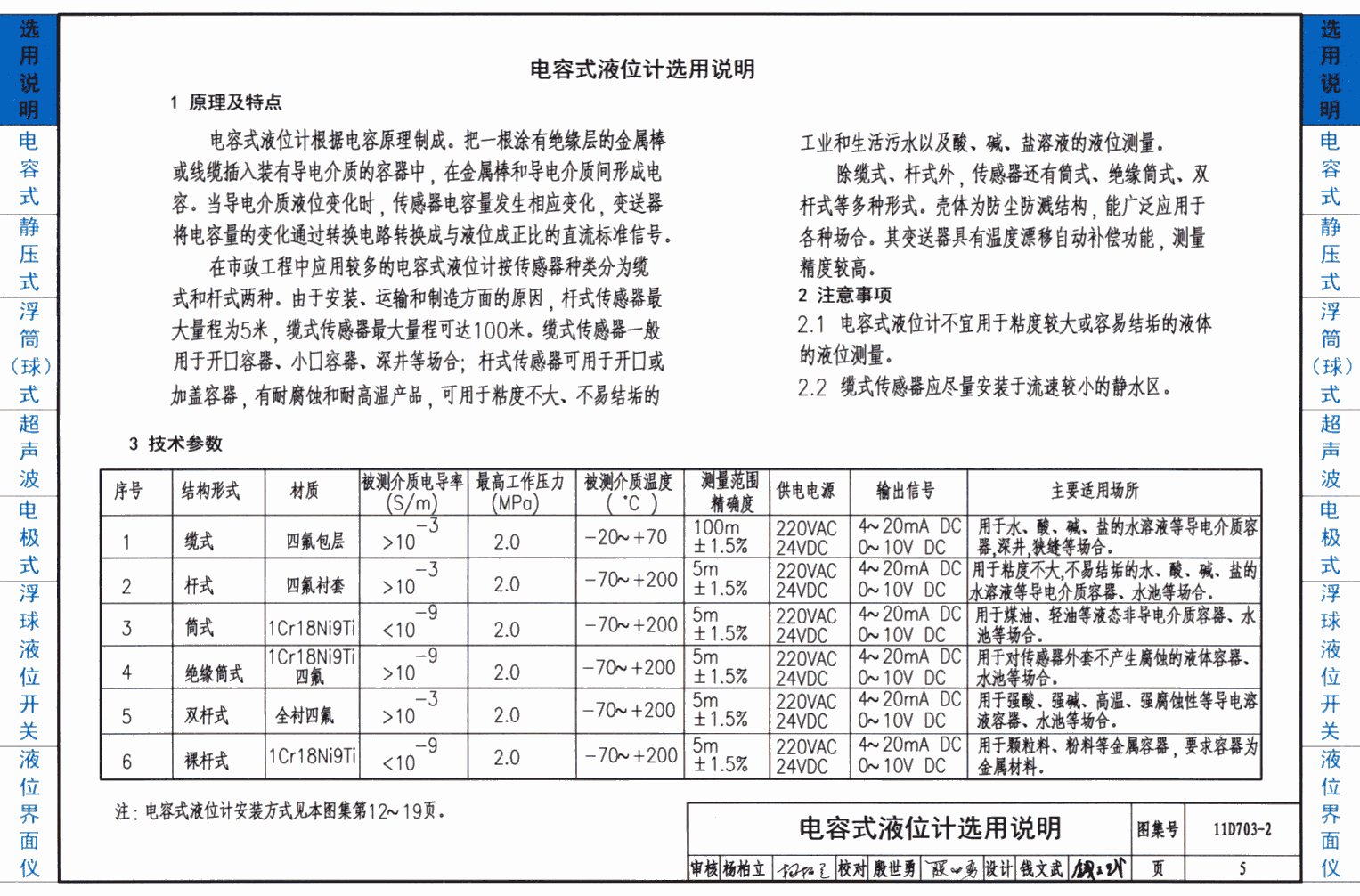

| 电容式液位计选用说明 | 5 |
| 静压式液位计选用说明 | 6 |
| 浮筒（球）式液位计选用说明 | 7 |
| 超声波液位计选用说明 | 8 |
| 电极式液位开关选用说明 | 9 |
| 浮球液位开关选用说明 | 10 |
| 液位界面仪选用说明 | 11 |
| 电容式液位计 | |

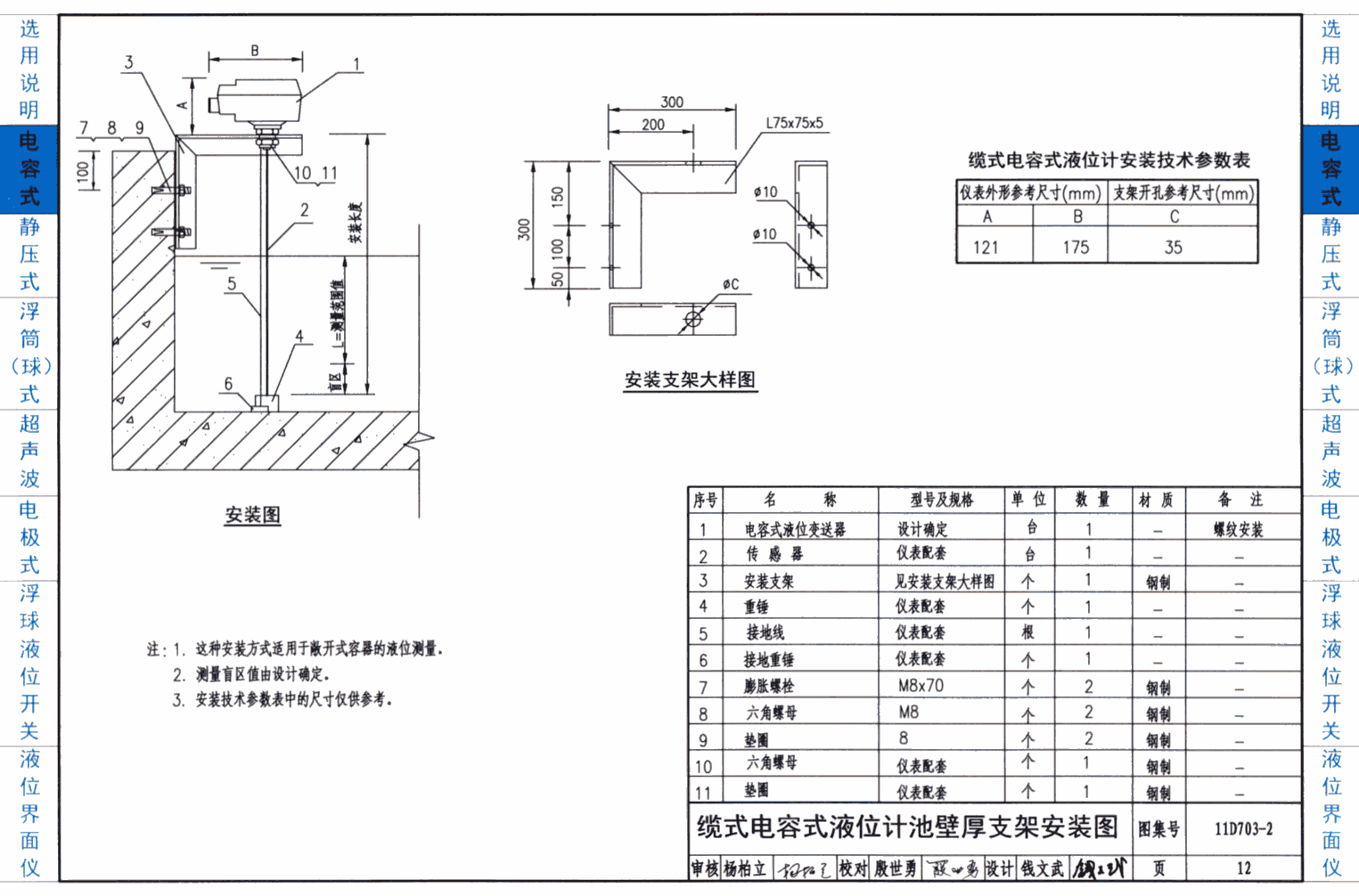

| 缆式电容式液位计池壁支架安装图 | 12 |
| 缆式电容式液位计容器顶部法兰安装图 | 14 |
| 缆式电容式液位计容器顶部支架安装图 | 15 |
| 杆式电容式液位计池壁支架安装图 | 16 |
| 杆式电容式液位计容器顶部法兰安装图 | 18 |
| 杆式电容式液位计容器顶部支架安装图 | 19 |
| 静压式液位计 | |

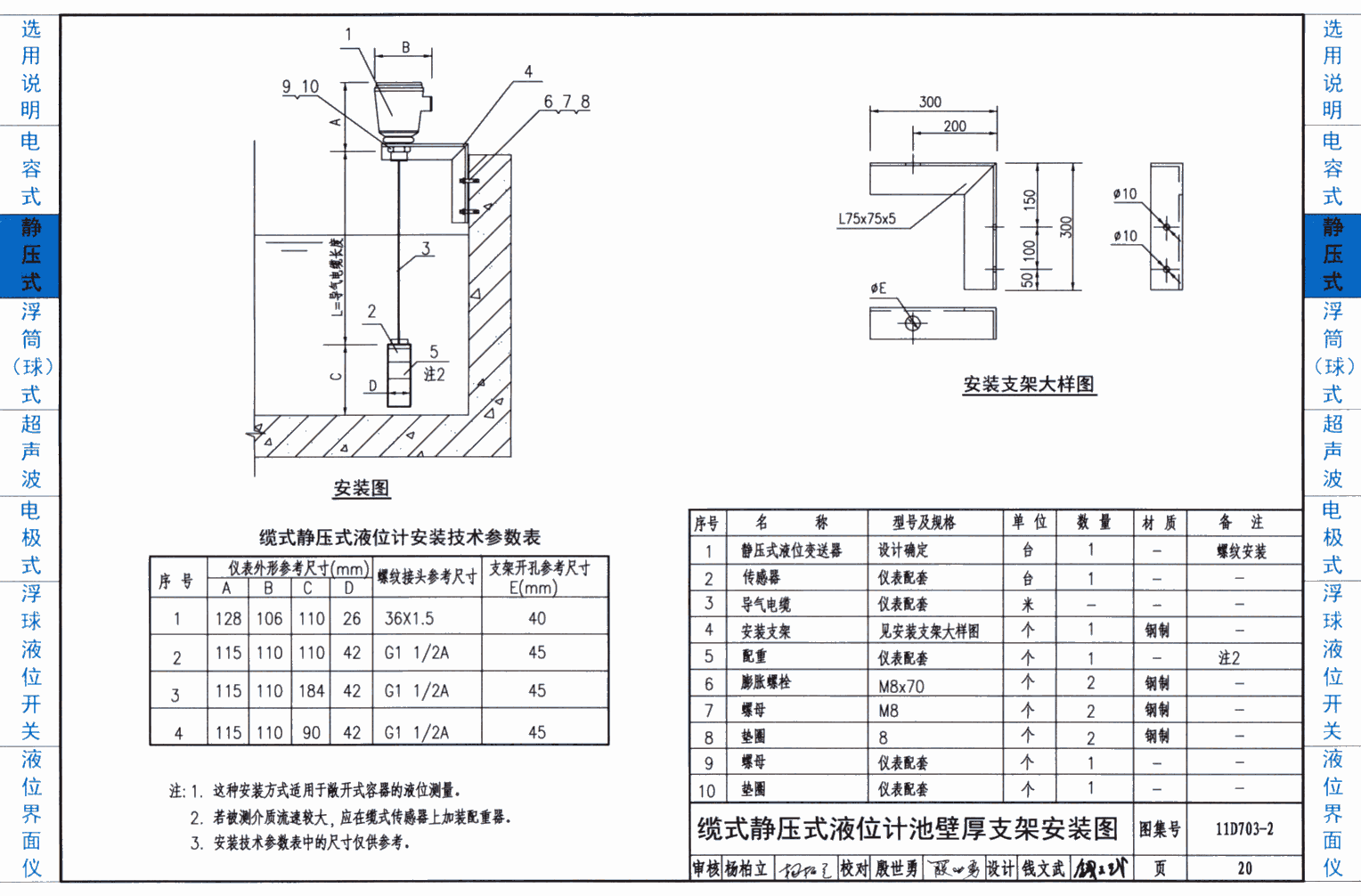

| 缆式静压式液位计池壁支架安装图 | 20 |
| 缆式静压式液位计容器顶部法兰安装图 | 22 |
| 缆式静压式液位计容器顶部支架安装图 | 23 |
| 杆式静压式液位计池壁支架安装图 | 24 |
| 杆式静压式液位计容器顶部法兰安装图 | 26 |
| 杆式静压式液位计容器顶部支架安装图 | 27 |
| 静压式液位计容器底部螺纹安装图 | 28 |
| 浮筒（球）式液位计 | |

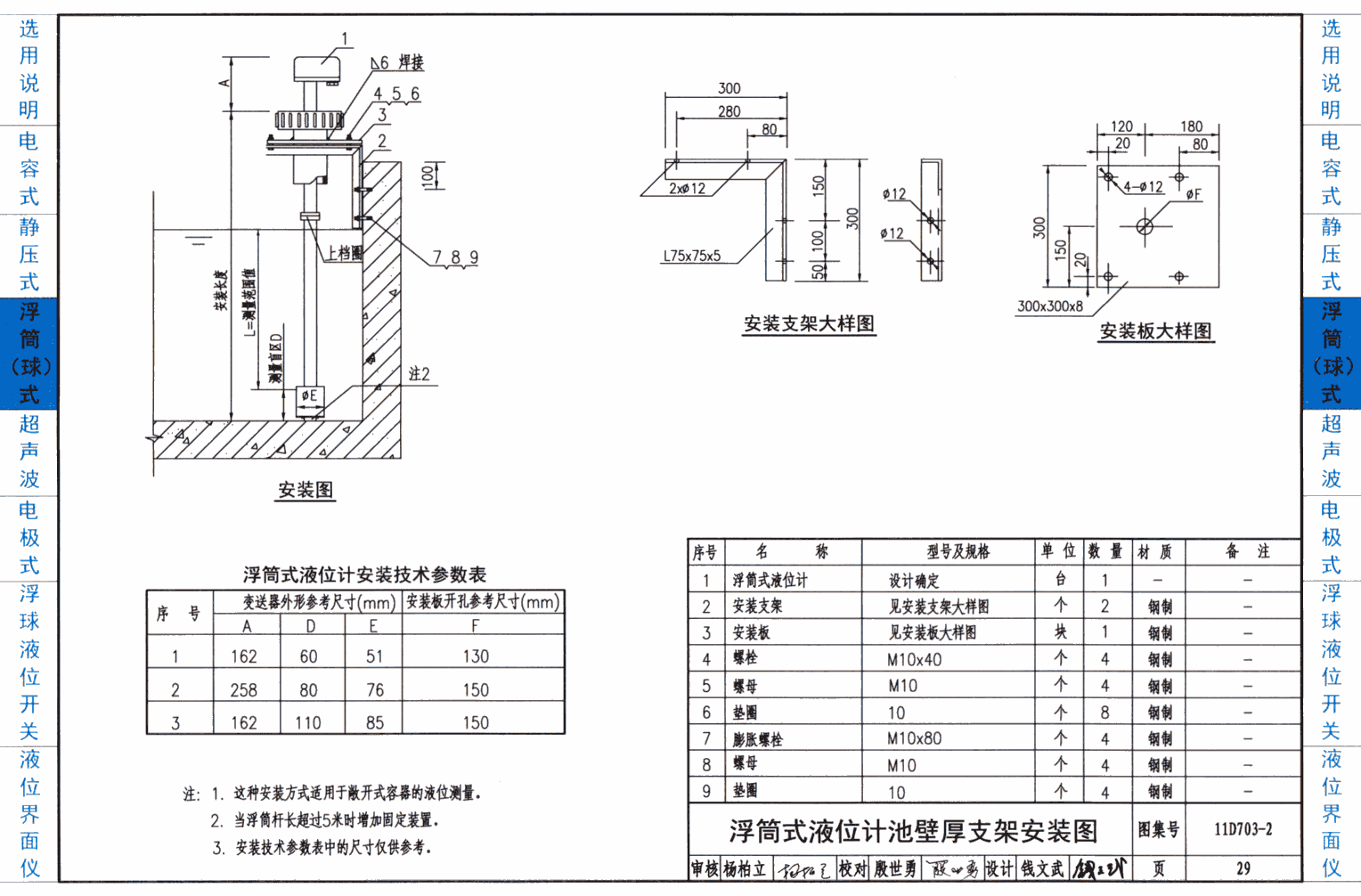

| 浮筒式液位计池壁支架安装图 | 29 |
| 浮筒式液位计容器顶部法兰安装图 | 33 |
| 浮球式液位计池壁支架安装图 | 34 |
| 浮球式液位计容器顶部法兰安装图 | 36 |
| 超声波液位计 | |

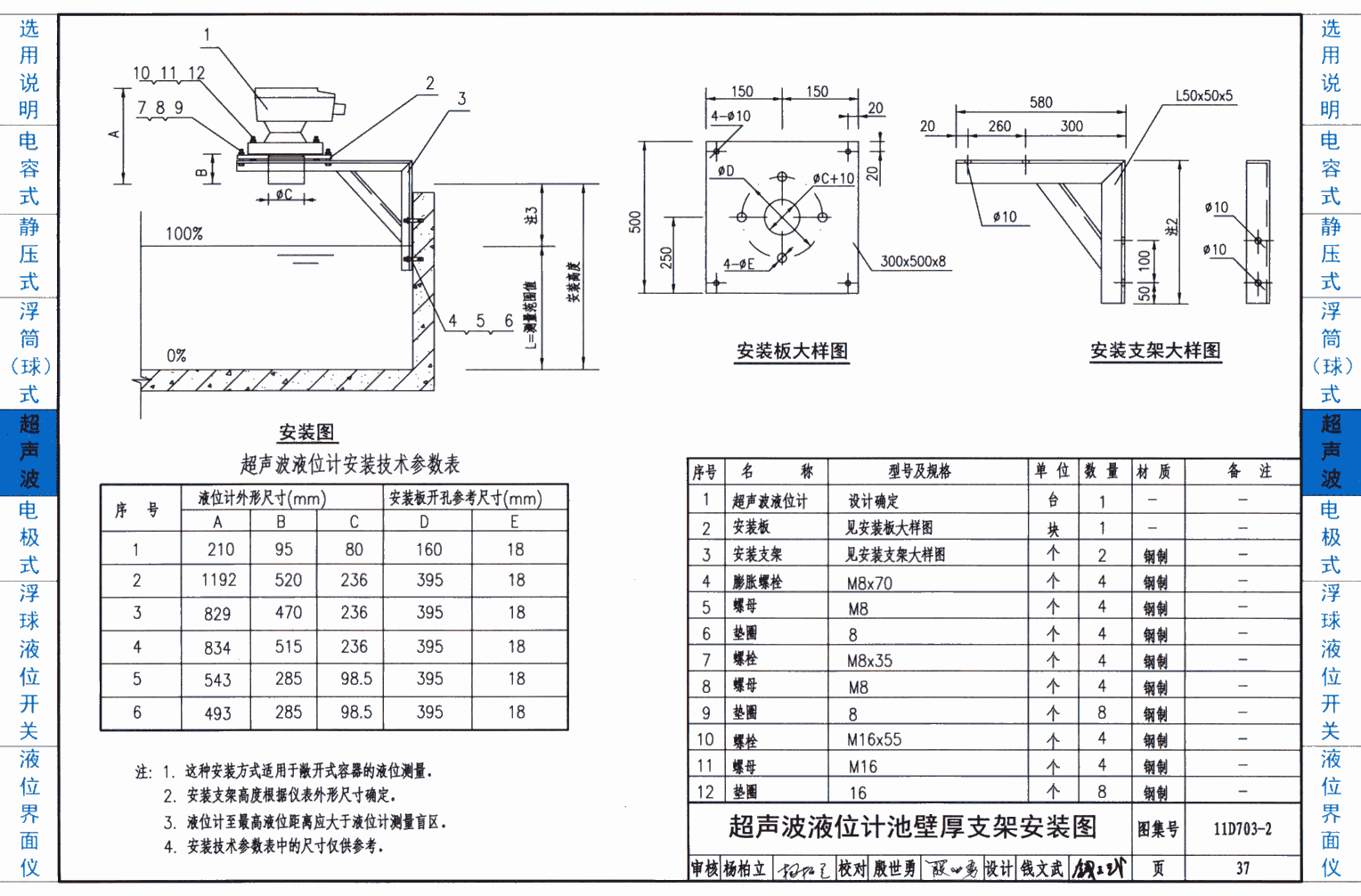

| 超声波液位计池壁支架安装图 | 37 |
| 超声波液位计容器顶部法兰安装图 | 39 |
| 超声波液位计容器顶部支架安装图 | 40 |
| 电极式液位开关 | |
| 电极式液位开关池壁支架安装图 | 41 |
| 电极式液位开关容器顶部支架安装图 | 43 |
| 浮球液位开关 | |
| 浮球液位开关池壁支架安装图 | 44 |
| 浮球液位开关容器顶部支架安装图 | 45 |
| 干簧管式浮球水位计安装 | 46 |
| 浮球式水位计安装 | 50 |
| 浮球磁性水位计安装 | 52 |
| 液位界面仪 | |
| 液位界面仪池壁支架安装图 | 54 |
