11D703-1：水箱及水池水位自动控制
- 图集编号
- 11D703-1
- 图集名称
- 水箱及水池水位自动控制
- 开本
- 16 开
- 主编单位
- 上海市政工程设计研究总院（集团）有限公司
- 中国市政工程中南设计研究总院
内容简介
本图集适用于民用及一般工业建筑中水箱、水池、集水坑及集水池等各类贮水构筑物采用浮球液位开关类水位计作为水位自动控制的设计。各类贮油装置的油位信号设置可参考本图集使用。
本图集的基本工作条件为水泵按充水状态考虑，不涉及水泵的引水方式和控制电路以及水泵出水电动阀门的控制或联动。
内容包括：水位计的接线方案、水位计应用示例、水泵PLC控制接线方案和相关技术资料。
备注
替代90D703-1
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 2 |
| 贮水构筑物水位设置及水泵控制需求 | 5 |

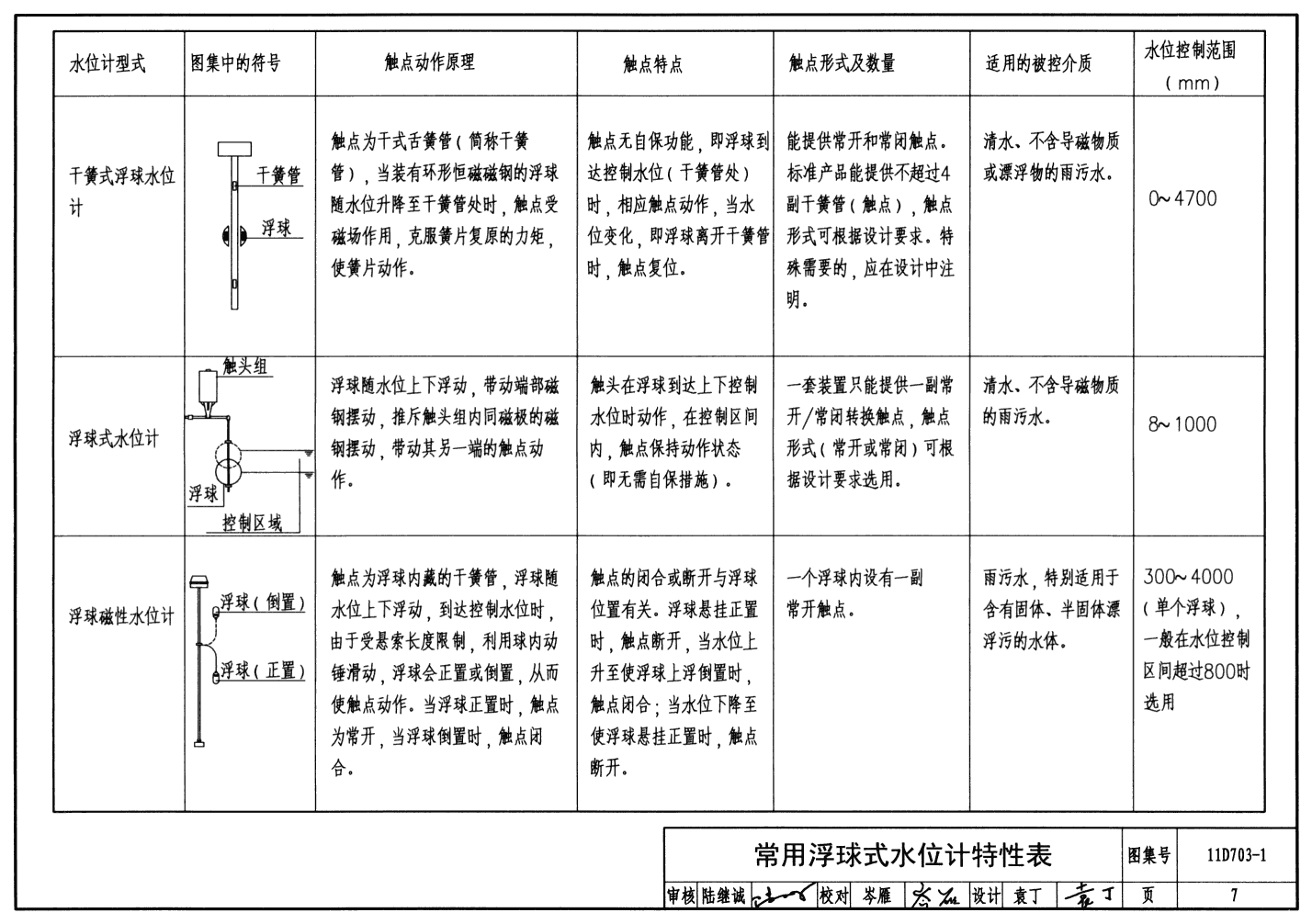

| 常用浮球式水位计特性表 | 7 |
| 水位计接线方案 | |

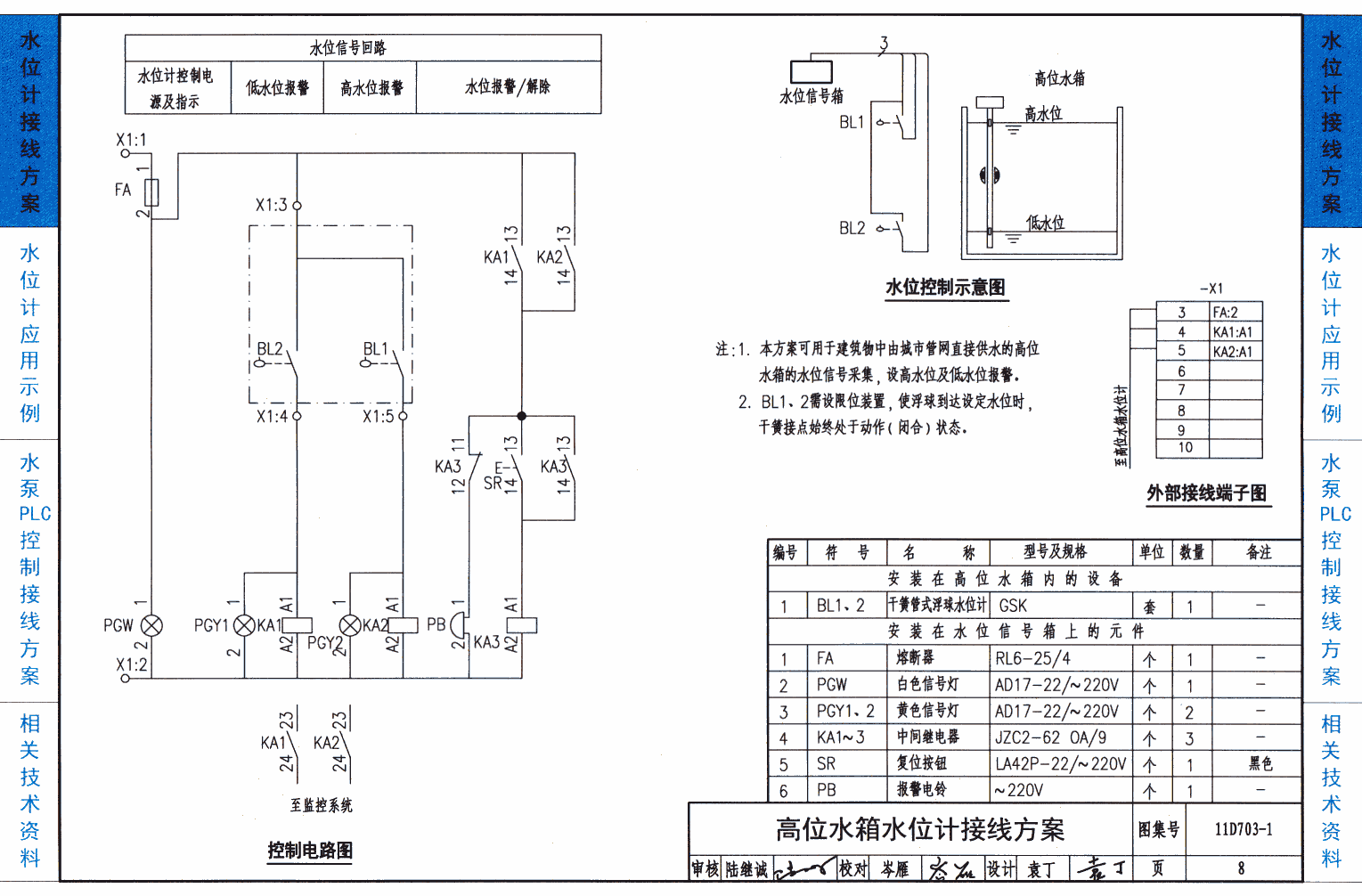

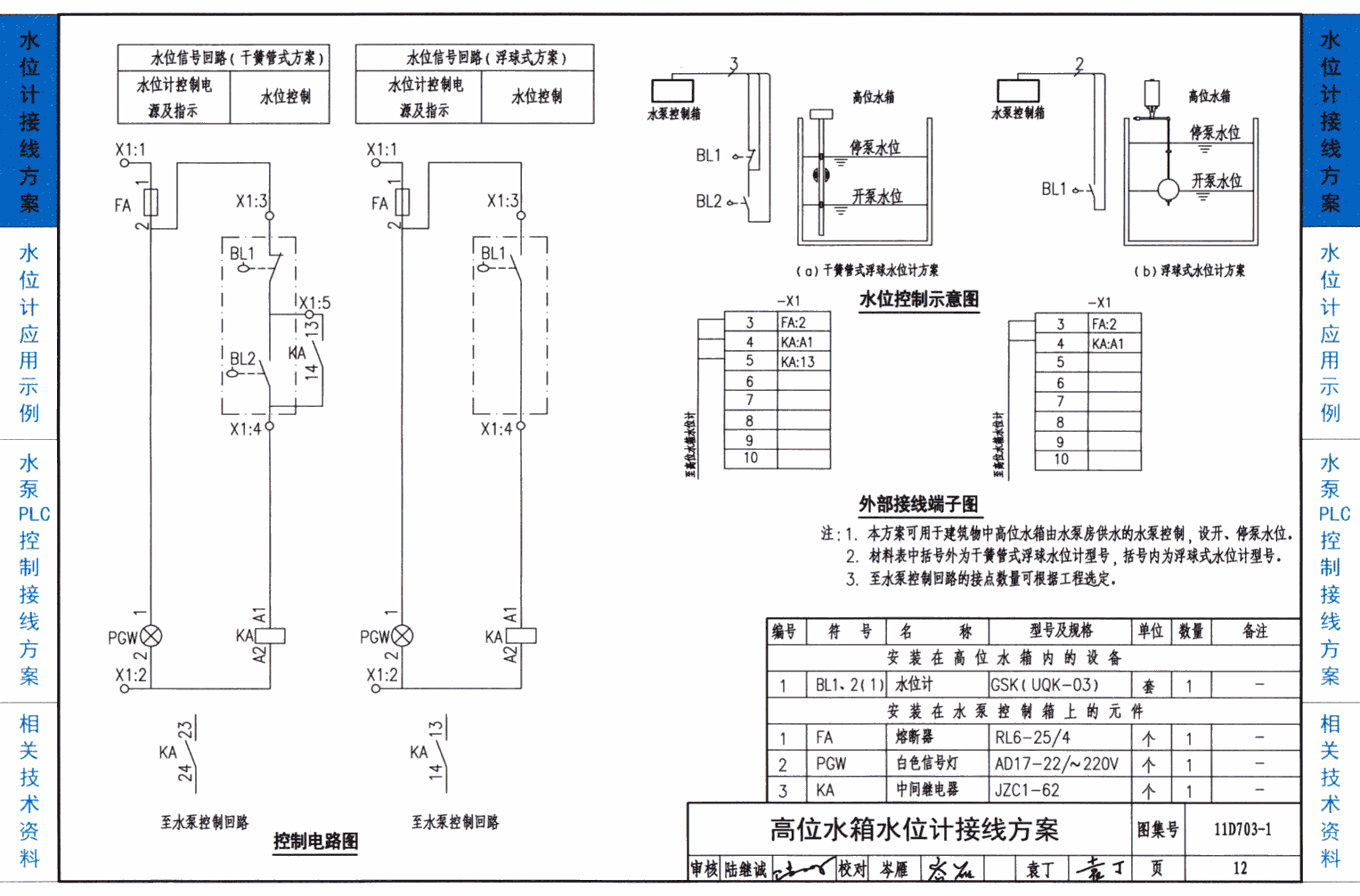

| 高位水箱水位计接线方案 | 8 |

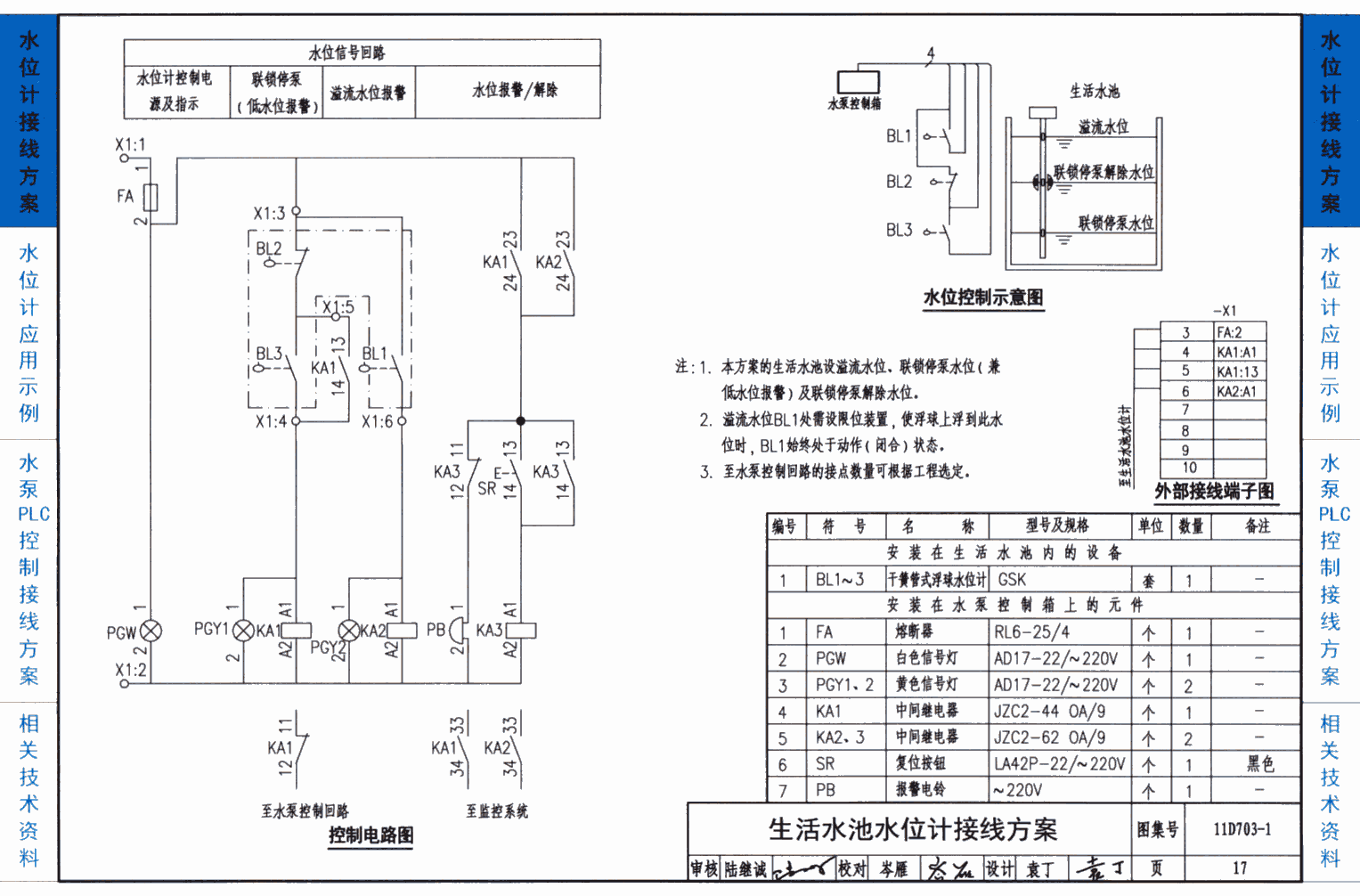

| 生活水池水位计接线方案 | 17 |
| 集水坑水位计接线方案 | 20 |

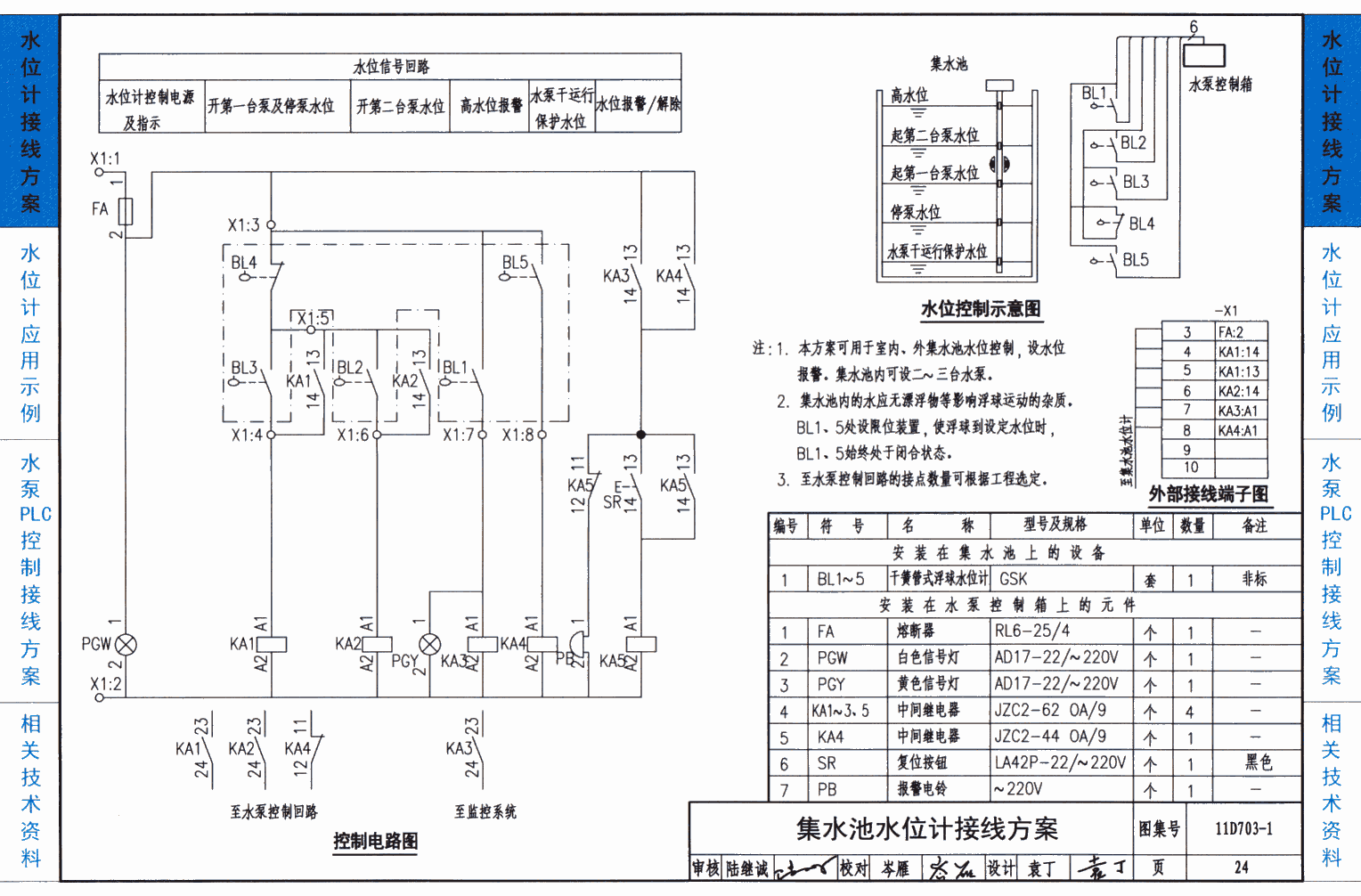

| 集水池水位计接线方案 | 22 |
| 水位计应用示例 | |
| 给水泵一用一备全压起动自动轮换控制电路图 | 28 |
| 水泵PLC控制接线方案 | |
| 两台水泵直接起动控制电路图 | 31 |
| 两台水泵直接起动控制箱图 | 34 |
| 两台水泵星/三角起动控制电路图 | 35 |
| 两台水泵星/三角起动控制箱图 | 39 |
| 两台水泵软起动控制电路图 | 40 |
| 两台水泵软起动控制箱图 | 44 |
| 相关技术资料 | |
| KQK系列电气控制柜选型表 | 45 |
| KQK系列电气控制柜用于控制风机、水泵选型表 | 46 |
| 水位控制器选型 | 48 |
