11G902-1：G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架－剪力墙结构）
- 图集编号
- 11G902-1
- 图集名称
- G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架－剪力墙结构）
- 定价
- 39.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 北京住总集团
内容简介
11G902-1《G101系列图集常用构造三维节点详图》图集适用于我国非抗震以及抗震设防烈度不大于9度地区的现浇混凝土框架结构、剪力墙结构、框架-剪力墙结构。
本图集内容包括现浇混凝土框架结构、剪力墙结构、框架-剪力墙结构常用节点构造及钢筋施工原则，其配套软件提供相应节点的三维图示。
本图集通过配套三维图示软件清晰地表达了节点中钢筋的位置关系，可指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，使实际施工建造满足规范规定和设计要求。
备注
含光盘
目录
| 目录 | 1 |
|---|---|

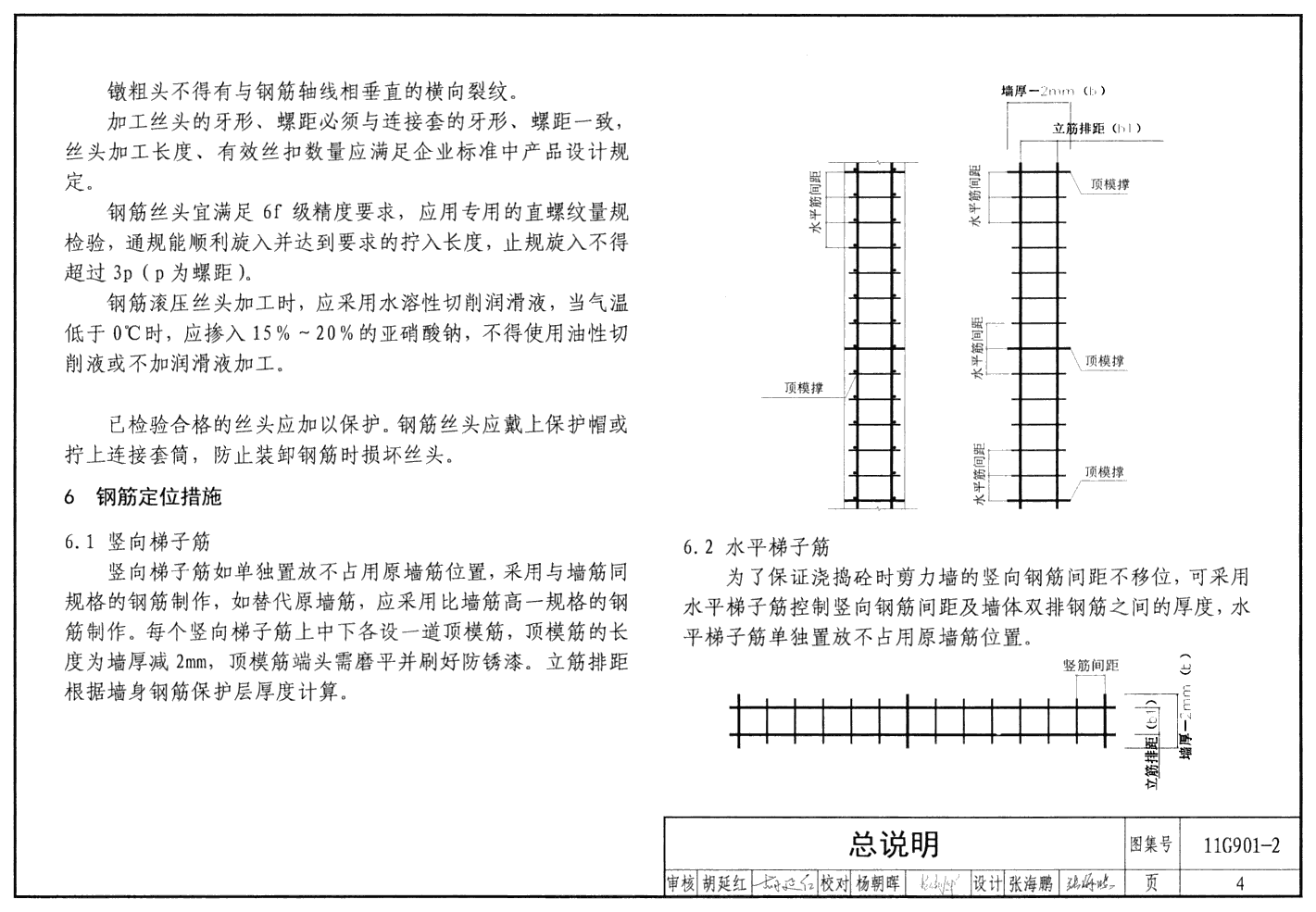

| 总说明 | 3 |

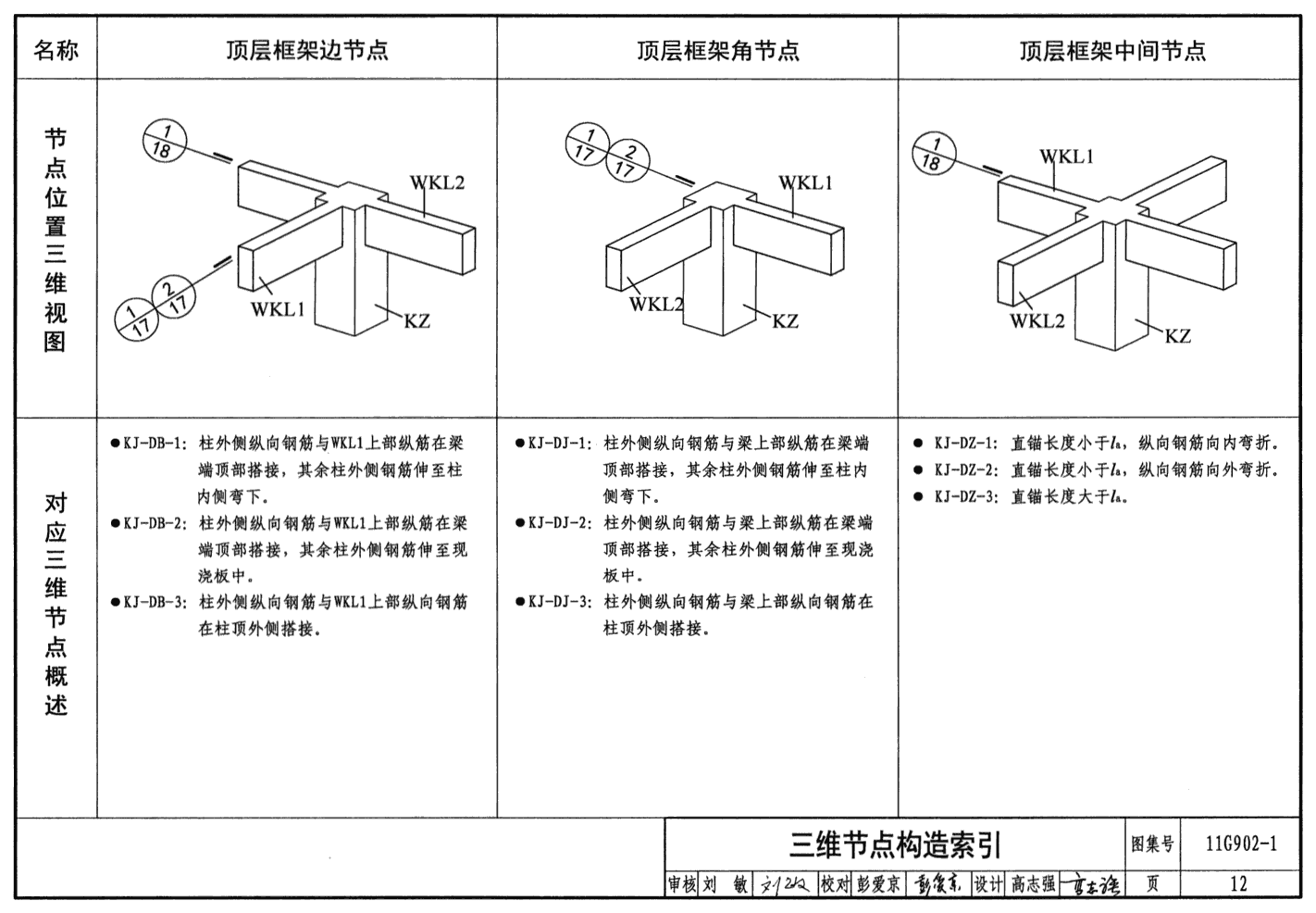

| 三维节点构造索引 | 12 |

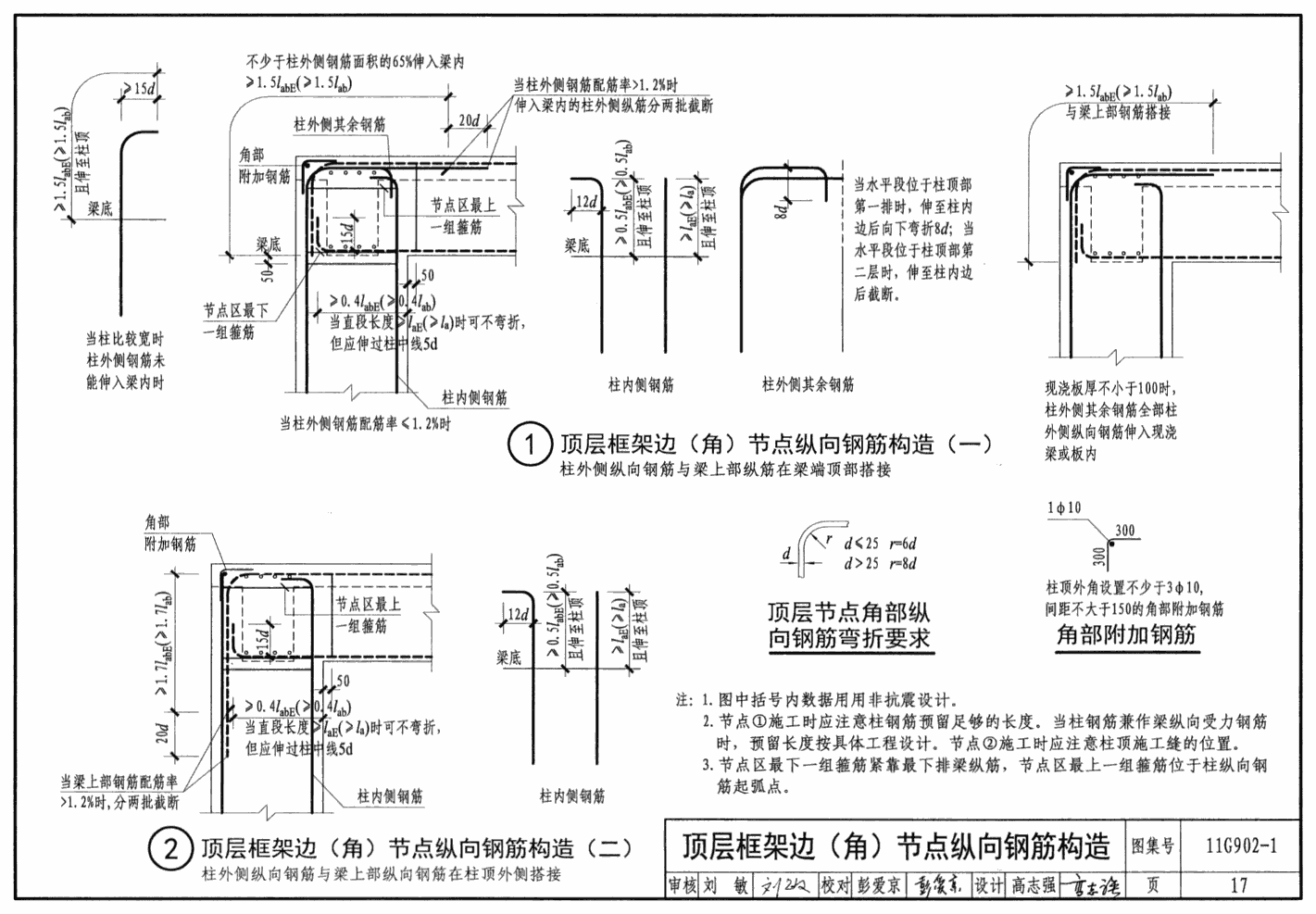

| 顶层框架边（角）节点纵向钢筋构造 | 17 |
| 顶层框架中节点纵向钢筋构造 中间层框架边（角）节点纵向钢筋构造 | 18 |
| 中间层框架中节点纵向钢筋构造 | 19 |
| 柱变截面处纵向钢筋构造 主次梁节点构造 | 20 |
| 框架梁加腋构造 | 21 |
| 剪力墙洞口周边 | 22 |
| 剪力墙约束边缘暗柱、端柱、翼墙、转角墙 | 23 |
| 剪力墙构造边缘暗柱、端柱、翼墙、转角墙 | 24 |

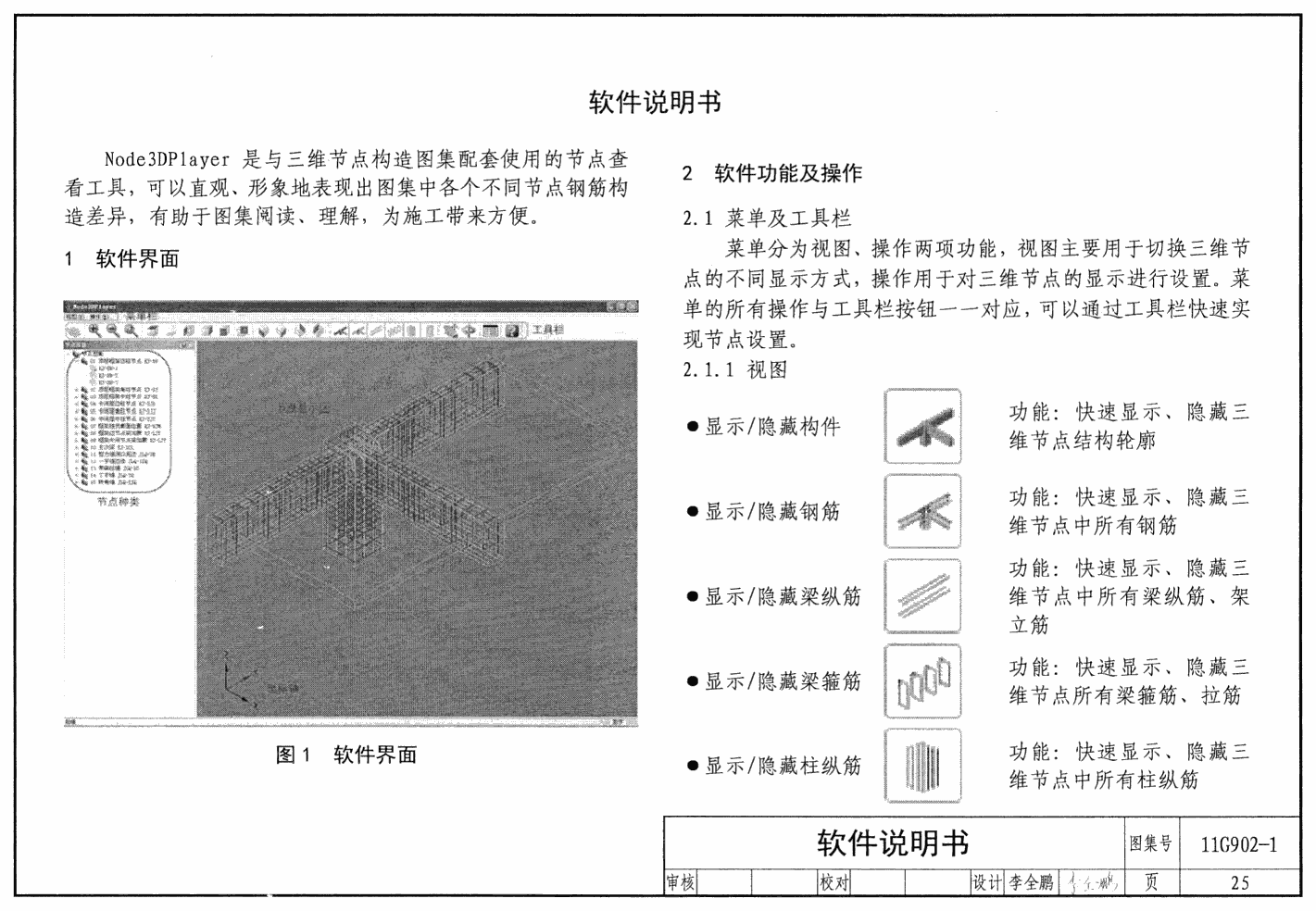

| 软件使用说明 | 25 |
