11G329-2：建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）
- 图集编号
- 11G329-2
- 图集名称
- 建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）
- 定价
- 59.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑西北设计研究院有限公司
内容简介
本图集适用于抗震设防烈度为6~9度地区的普通砖（包括烧结、蒸压、混凝土普通砖）、多孔砖（包括烧结、混凝土多孔砖）承重的多层砌体，混凝土小型空心砌块承重的多层房屋及抗震设防烈度为6~8度地区的底层或底部两层框架-抗震墙砌体房屋。包括多层砖砌体房屋、多层混凝土小砌块砌体房屋、底部框架-抗震墙砌体房屋的相关抗震构造做法。该图集是对《建筑抗震设计规范》GB 50011-2010第七章多层砌体房屋和底部框架砌体房屋的详细全面的阐释。设计人员可根据需要在图集中查阅相关设计规定并直接选用相关的抗震构造详图，施工单位按图进行施工。
备注
替代04G329-2、04G329-3、04G329-4、04G329-6
目录
| 目录 | 1 |
|---|---|

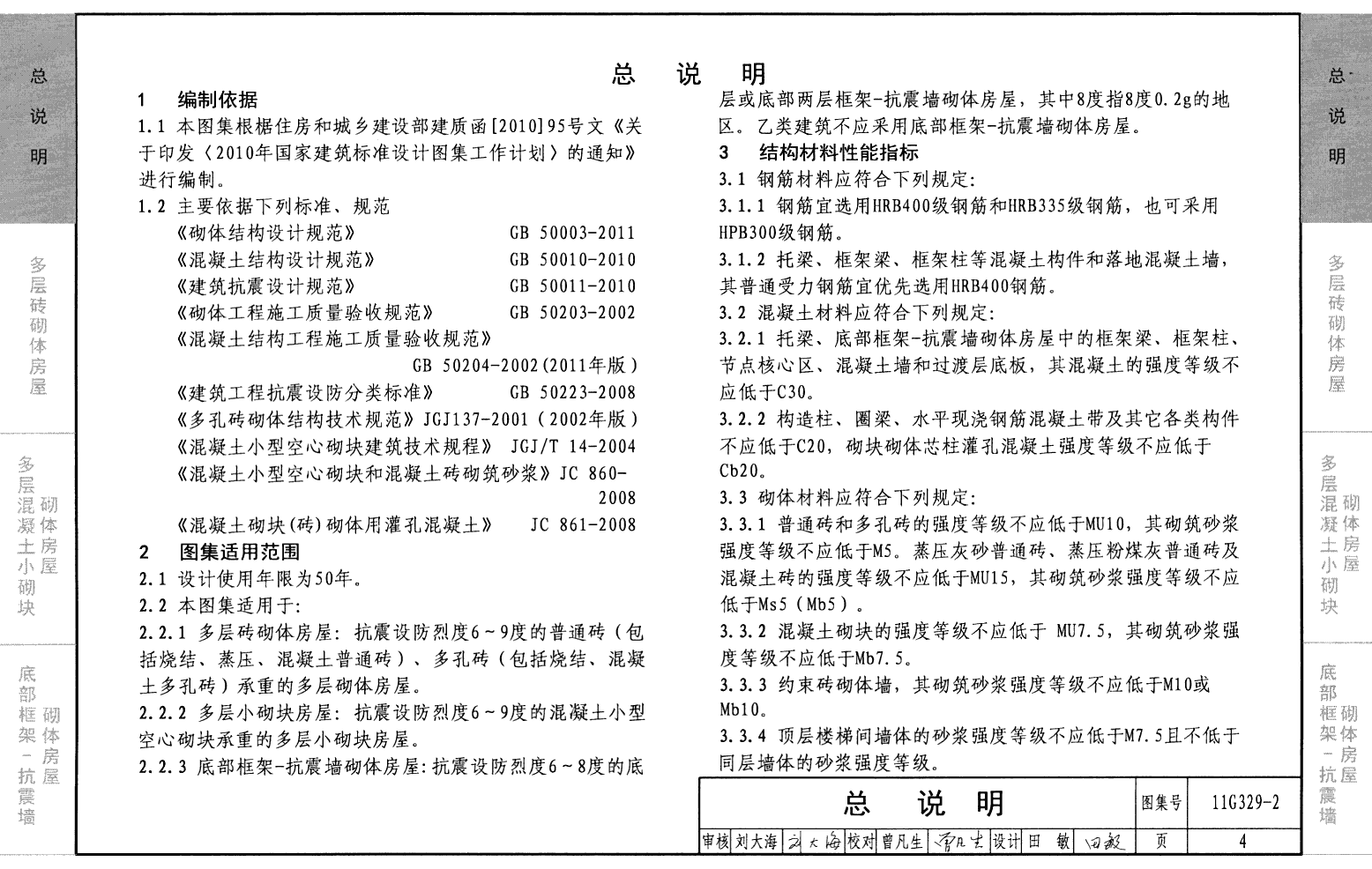

| 总说明 | 4 |
| 多层砖砌体房屋抗震构造详图 | |
| 构造柱与拉结筋立面 | 1-1 |
| 加强构造柱与拉结筋立面 | 1-2 |
| 构造柱根部与基础圈梁连接做法 | 1-3 |
| 构造柱伸至室外地面下500做法 | 1-4 |
| 构造柱根部锚入基础做法 | 1-5 |
| 墙体钢筋网片与构造柱连接节点 | 1-6 |
| 无构造柱时墙体钢筋网片节点 | 1-11 |
| 楼梯间墙体配筋构造 | 1-12 |
| 圈梁与构造柱连接节点 | 1-13 |

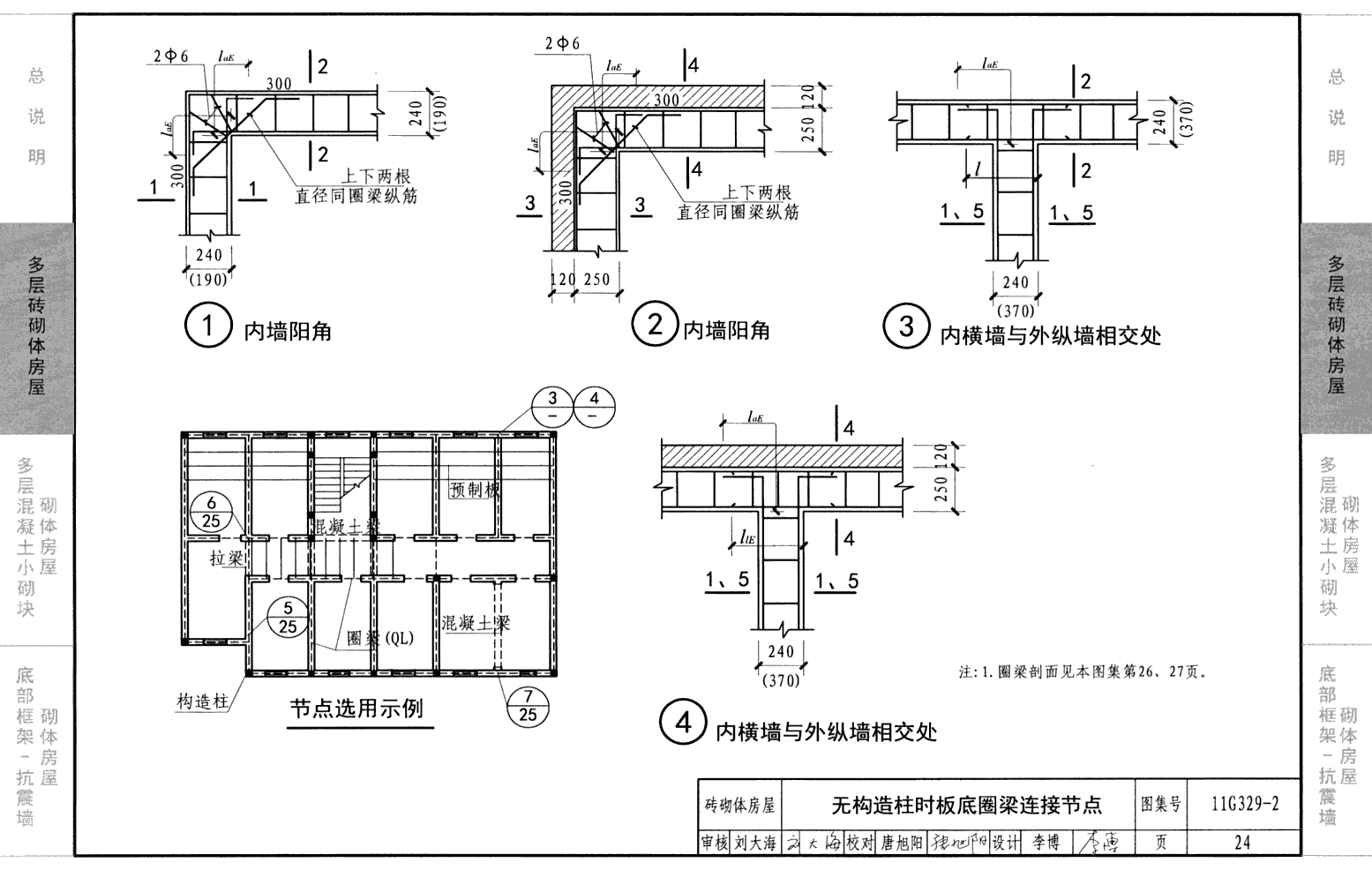

| 无构造柱时板底圈梁连接节点 | 1-15 |
| 板底圈梁与板的连接 | 1-17 |
| 预制板与外墙或圈梁的拉结 底层、顶层窗洞口下标高处钢筋混凝土配筋带 | 1-19 |
| 板侧圈梁节点 | 1-20 |
| 板侧圈梁与板的连接 | 1-22 |
| 高低圈梁节点 | 1-23 |
| 现浇板设圈梁与不设圈梁构造 | 1-25 |
| 大开间多层砌体房屋构造 | 1-26 |
| 顶层大房间下一层有构造柱时构造柱 （组合砖壁柱）锚固（6、7度） | 1-27 |
| 阳台挑梁与圈梁的连接（6、7度） | 1-28 |
| 6～8度区女儿墙配筋构造 | 1-29 |
| 后砌隔墙与构造柱、承重墙的拉结 | 1-30 |
| 多层混凝土小砌块砌体房屋抗震构造详图 | |
| 小砌块房屋芯柱和拉结钢筋网片布置示意 | 2-1 |
| 芯柱、构造柱、拉结网片布置示意 | 2-2 |
| 承重墙的拉结钢筋网片 | 2-3 |
| 后砌隔墙的拉结钢筋网片 | 2-4 |
| 芯柱节点和配筋 | 2-5 |
| 现浇钢筋混凝土带 | 2-8 |
| 芯柱纵向钢筋的锚固 | 2-9 |
| 190×190构造柱节点和配筋 | 2-10 |
| 190×290构造柱节点和配筋 | 2-11 |
| 构造柱纵向钢筋的搭接和锚固 | 2-12 |
| 板底圈梁节点与配筋 | 2-13 |
| 预制板底圈梁截面与配筋 | 2-14 |
| 板、圈梁截面与配筋 | 2-15 |
| 板侧圈梁节点与配筋 | 2-16 |
| 板侧圈梁截面与配筋 | 2-17 |
| 高低圈梁节点与配筋 | 2-18 |
| 圈梁与附加圈梁的连接构造 | 2-20 |
| 圈梁与构造柱的连接 | 2-21 |
| 女儿墙芯柱、构造柱节点 | 2-22 |
| 夹芯墙芯柱、构造柱、拉结网片布置示意 | 2-23 |
| 夹芯墙内、外叶墙拉结件构造 | 2-24 |
| 夹芯墙的拉结钢筋网片 | 2-25 |
| 夹芯墙芯柱节点和配筋 | 2-26 |
| 夹芯墙构造柱节点和配筋 | 2-28 |
| 夹芯墙的拉结钢筋网片详图 | 2-29 |
| 夹芯墙板底圈梁节点与配筋 | 2-30 |
| 夹芯墙板侧圈梁节点与配筋 | 2-31 |
| 夹芯墙高低圈梁节点与配筋 | 2-32 |

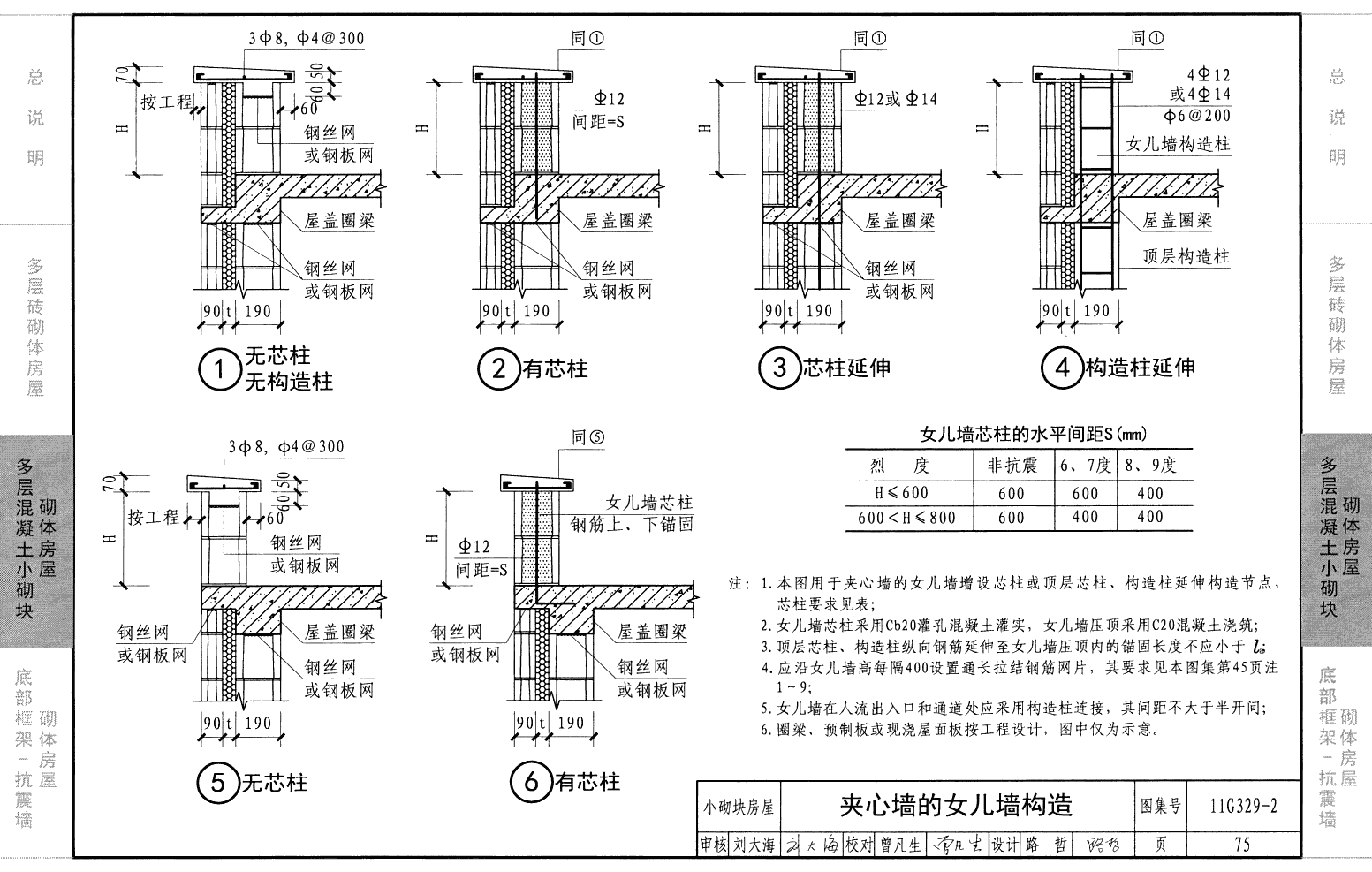

| 夹芯墙的女儿墙构造 | 2-33 |
| 底部框架－抗震墙砌体房屋抗震构造详图 | |
| 底层框架－抗震墙砌体房屋节点选用示例 | 3-1 |
| 底部两层框架－抗震墙砌体房屋节点选用示例 | 3-2 |
| 底层框架柱纵筋的搭接连接 | 3-3 |
| 底层框架柱纵筋的机械连接或焊接 | 3-4 |
| 底部两层框架柱纵筋的搭接连接 | 3-5 |
| 底部两层框架柱纵筋的机械连接或焊接 | 3-6 |
| 底部框架托墙梁 | 3-7 |
| 底部钢筋混凝土抗震墙 | 3-9 |
| 钢筋混凝土抗震墙洞口补强构造 | 3-11 |
| 底层约束砖砌体抗震墙 | 3-12 |
| 底层约束小砌块砌体抗震墙 | 3-13 |
| 过渡层墙体构造 | 3-14 |
| 过渡层构造柱与墙体的拉结 | 3-16 |
| 砌体填充墙与底部框架柱的拉结 | 3-18 |
| 砌体填充墙的顶部拉结 | 3-20 |
| 附录一 | F1 |
| 附录二 | F3 |
