11J508:建筑玻璃应用构造-栏板 隔断 地板 吊顶 水下玻璃 挡烟垂壁

11J508:建筑玻璃应用构造-栏板 隔断 地板 吊顶 水下玻璃 挡烟垂壁
图集编号
11J508
图集名称
建筑玻璃应用构造-栏板 隔断 地板 吊顶 水下玻璃 挡烟垂壁
定价
66.00 元
开本
16 开
主编单位
  • 北京中新方建筑科技研究中心
  • 中国建筑标准设计研究院

内容简介

  11J508《建筑玻璃应用构造》国家建筑标准设计图集是根据《建筑玻璃应用技术规程》JGJ113-2009的实施,针对目前常用的玻璃栏板、玻璃地板、玻璃隔断和玻璃吊顶节点和构造而编制的一本不仅满足现行规范、而且满足相应产品技术要求、工程设计及施工需要的图集。
  本图集适用于非抗震设防和抗震设防烈度为6~8度地区、正常使用环境下的新建、扩建和改建的民用建筑。
  图集主要内容:玻璃栏板、玻璃隔断、玻璃地板、玻璃吊顶、水下玻璃、玻璃挡烟垂壁等玻璃部件及构造节点详图。其中:玻璃栏板包括楼梯玻璃栏板、平台玻璃栏板;玻璃隔断包括卫浴玻璃隔断、玻璃隔断门及U型玻璃隔断等;玻璃地板包括隐框式玻璃地板、点支式玻璃地板、玻璃桥、楼梯玻璃踏步;玻璃吊顶、水下玻璃、挡烟垂壁也给出了平、立、剖面及构造节点详图。
  图集主要特点:
  1.各种类型玻璃部件采用新技术、新工艺、内容丰富、形式多样、造型新颖、构造合理。
  2.玻璃地板提供经结构计算后可直接选用的隐框式玻璃地板、点支式玻璃地板不同种类玻璃的厚度。
  3.给出各种类型玻璃部件的平、立、剖面及构造节点详图,供建筑设计、装饰设计、制作、安装、施工及质检人员参考选用。

目录

目录1
总说明4
玻璃栏板
玻璃栏板说明A1

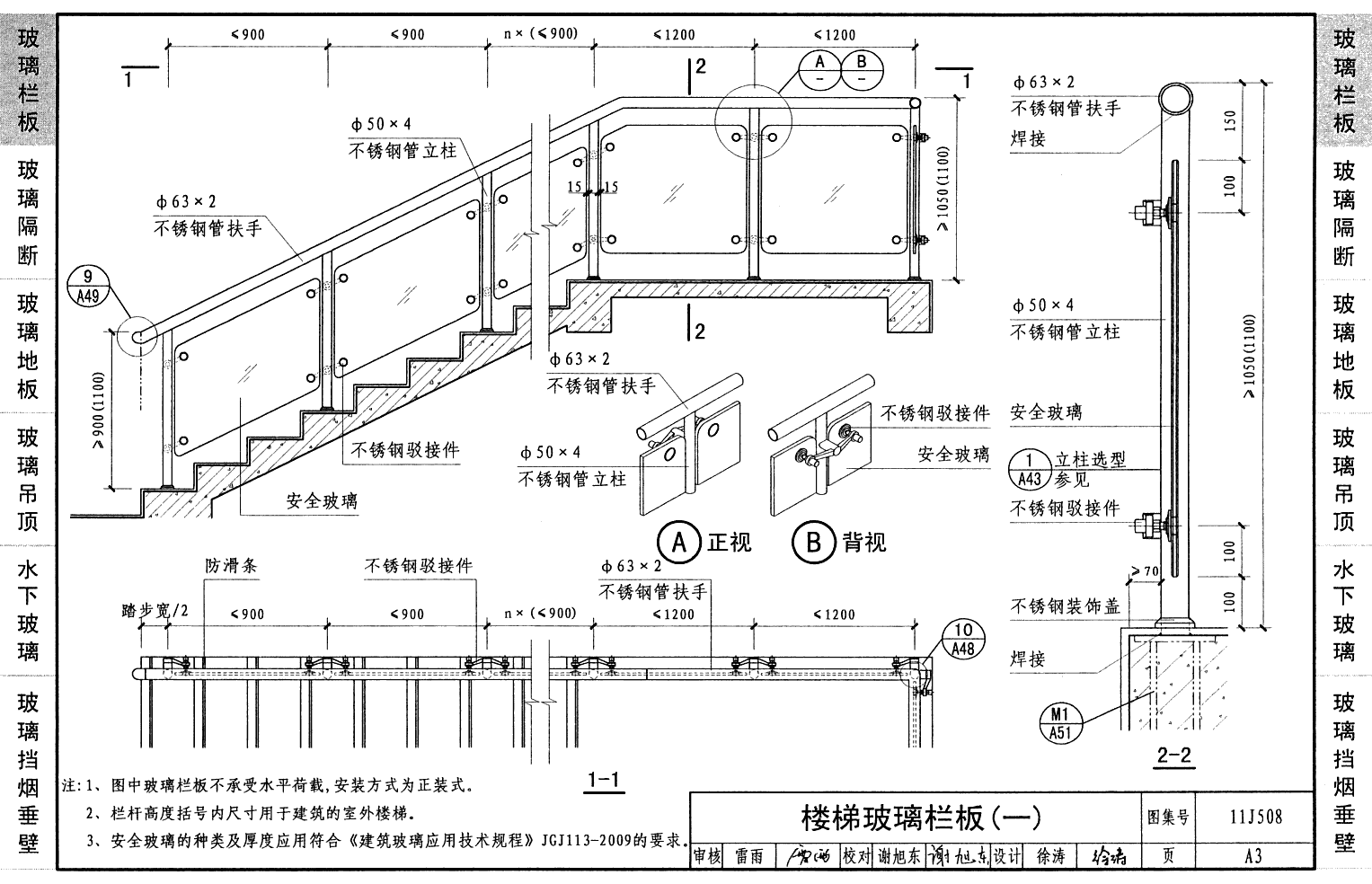

楼梯玻璃栏板(一)A3
楼梯玻璃栏板(二)A4
楼梯玻璃栏板(三)A5
楼梯玻璃栏板(四)A6
楼梯玻璃栏板(五)A7
楼梯玻璃栏板(六)A8
楼梯玻璃栏板(七)A9
楼梯玻璃栏板(八)A10
楼梯玻璃栏板(九)A11
楼梯玻璃栏板(十)A12
楼梯玻璃栏板(十一)A13
楼梯玻璃栏板(十二)A14
楼梯玻璃栏板(十三)A15
楼梯玻璃栏板(十四)A16
楼梯玻璃栏板(十五)A17
楼梯玻璃栏板(十六)A18
楼梯玻璃栏板(十七)A19
楼梯玻璃栏板(十八)A20
楼梯玻璃栏板(十九)A21
楼梯玻璃栏板(二十)A22
平台玻璃栏板(一)A23
平台玻璃栏板(二)A24
平台玻璃栏板(三)A25
平台玻璃栏板(四)A26
平台玻璃栏板(五)A27
平台玻璃栏板(六)A28
平台玻璃栏板(七)A29
平台玻璃栏板(八)A30
平台玻璃栏板(九)A31
平台玻璃栏板(十)A32
平台玻璃栏板(十一)A33
平台玻璃栏板(十二)A34
平台玻璃栏板(十三)A35
平台玻璃栏板(十四)A36
平台玻璃栏板(十五)A37
平台玻璃栏板(十六)A38
平台玻璃栏板(十七)A39

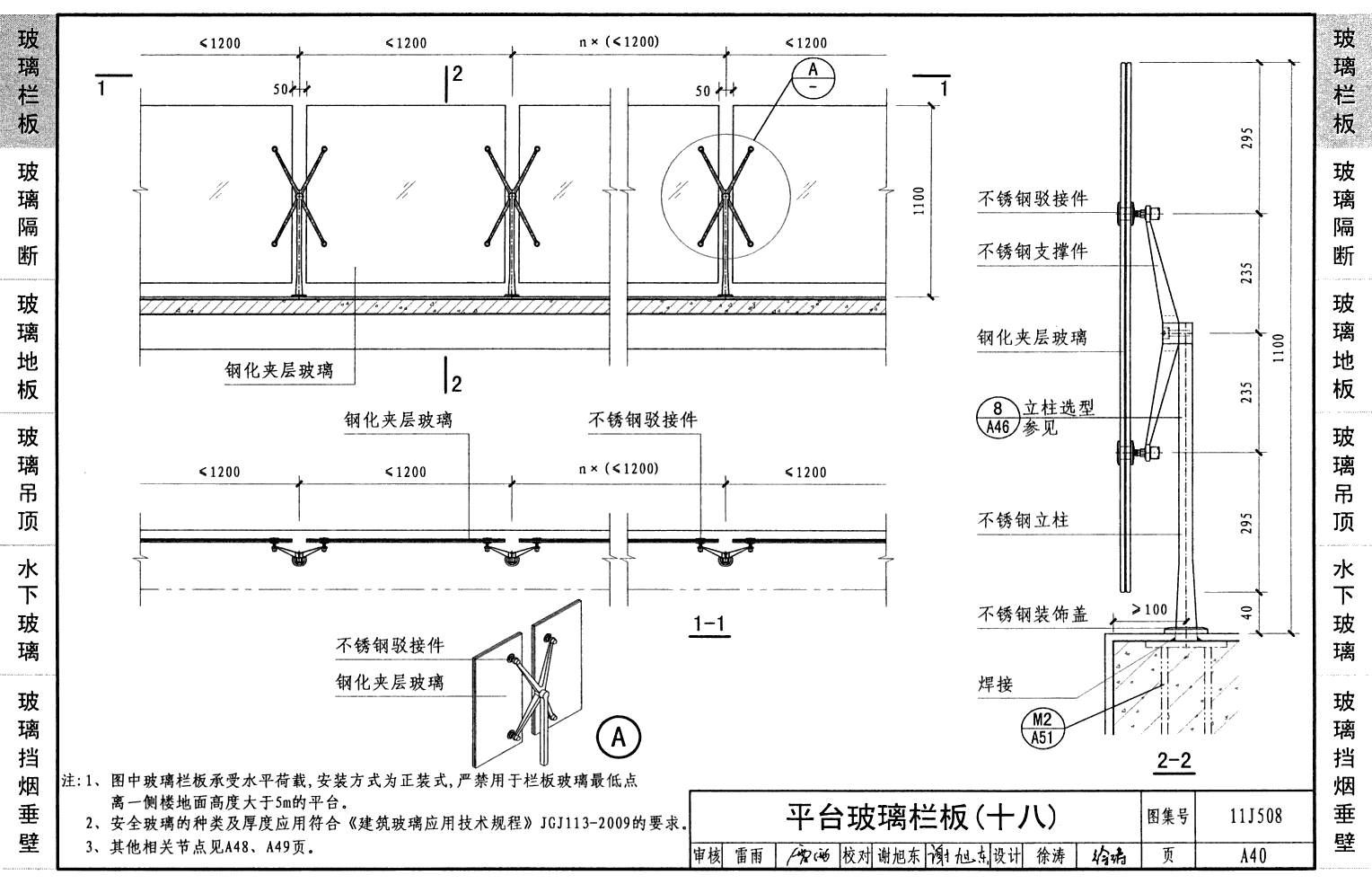

平台玻璃栏板(十八)A40
平台玻璃栏板(十九)A41
平台玻璃栏板(二十)A42
立柱索引图A43
栏板立柱、玻璃固定详图A47
扶手连接详图(一)A48
扶手连接详图(二)A49
首层起步处栏杆加强做法A50
预埋件详图A51
玻璃隔断
玻璃隔断说明B1

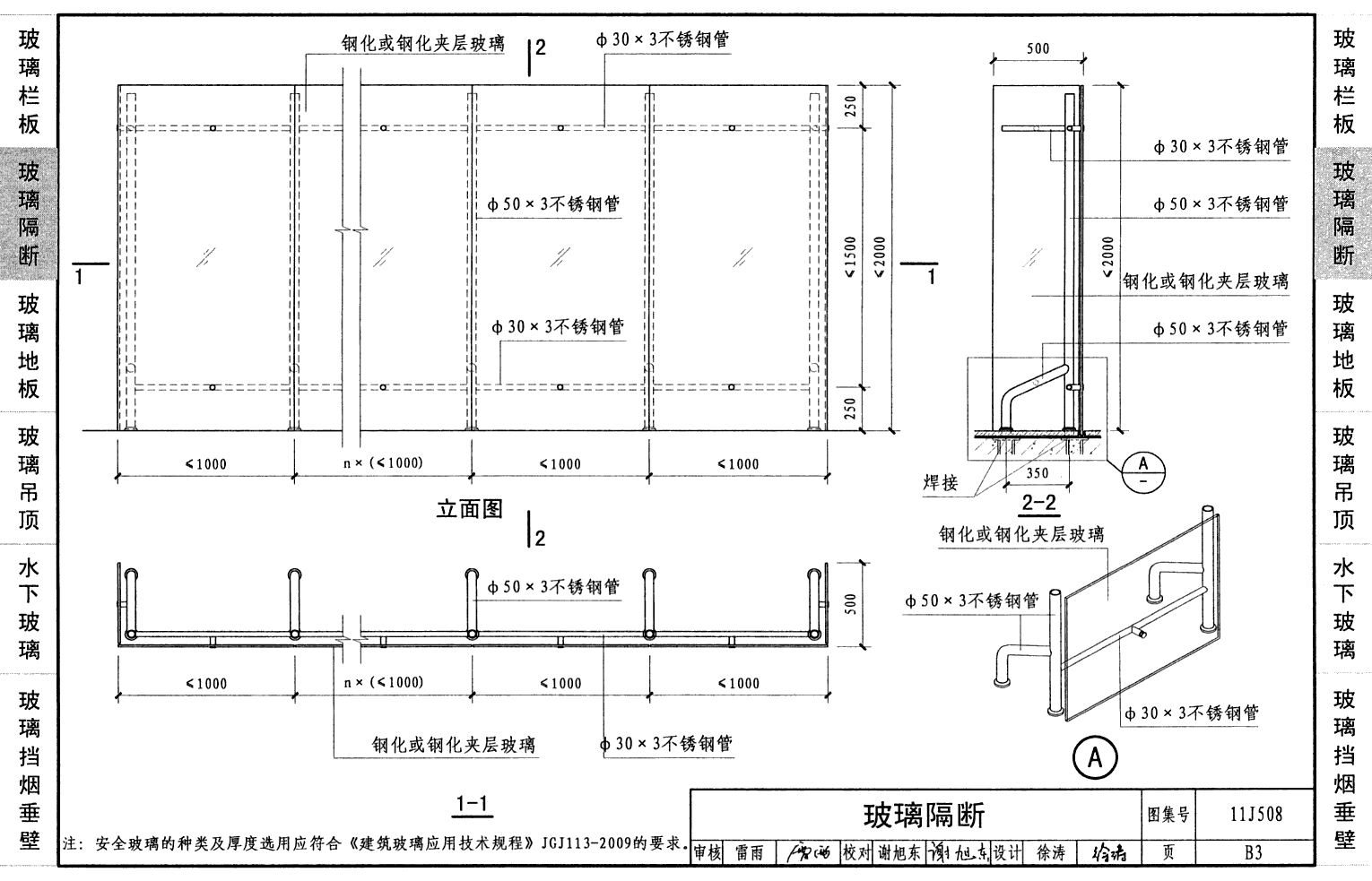

玻璃隔断B3
卫浴玻璃隔断(一)B4
卫浴玻璃隔断(二)B5
平开玻璃隔断门(一)B6
平开玻璃隔断门(二)B7
推拉玻璃隔断门B8
防火玻璃隔断门B9
防火玻璃隔断门节点B10
U型玻璃隔断(一)B11
U型玻璃隔断(二)B12
U型玻璃隔断(三)B13
U型玻璃隔断节点B14
通廊玻璃隔断B15
玻璃地板
玻璃地板说明C1

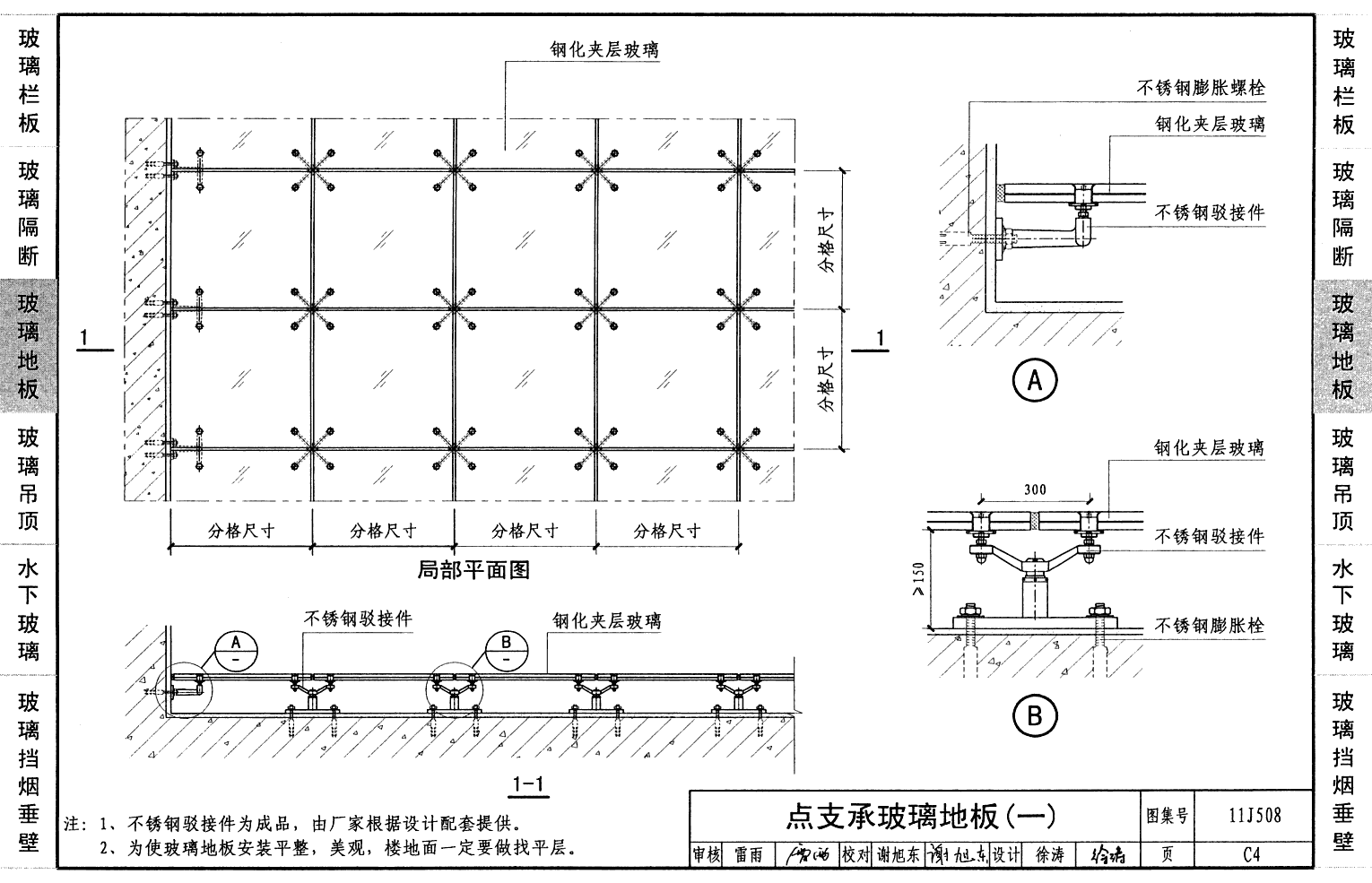

点支承玻璃地板(一)C4
点支承玻璃地板(二)C5
点支承玻璃地板(二)节点C6
点支承玻璃地板(三)C7
隐框玻璃地板(一)C8
隐框玻璃地板(二)C9
玻璃桥地板(一)C10
玻璃桥地板(一)节点C11
玻璃桥地板(二)C12
玻璃楼梯踏步(一)C13
玻璃楼梯踏步(二)C14
玻璃楼梯踏步(二)节点C15
旋转玻璃楼梯踏步(一)C16
旋转玻璃楼梯踏步(一)节点C17
旋转玻璃楼梯踏步(二)C18
旋转玻璃楼梯踏步(二)节点C19
旋转玻璃楼梯踏步(二)节点C20
玻璃吊顶
玻璃吊顶说明D1

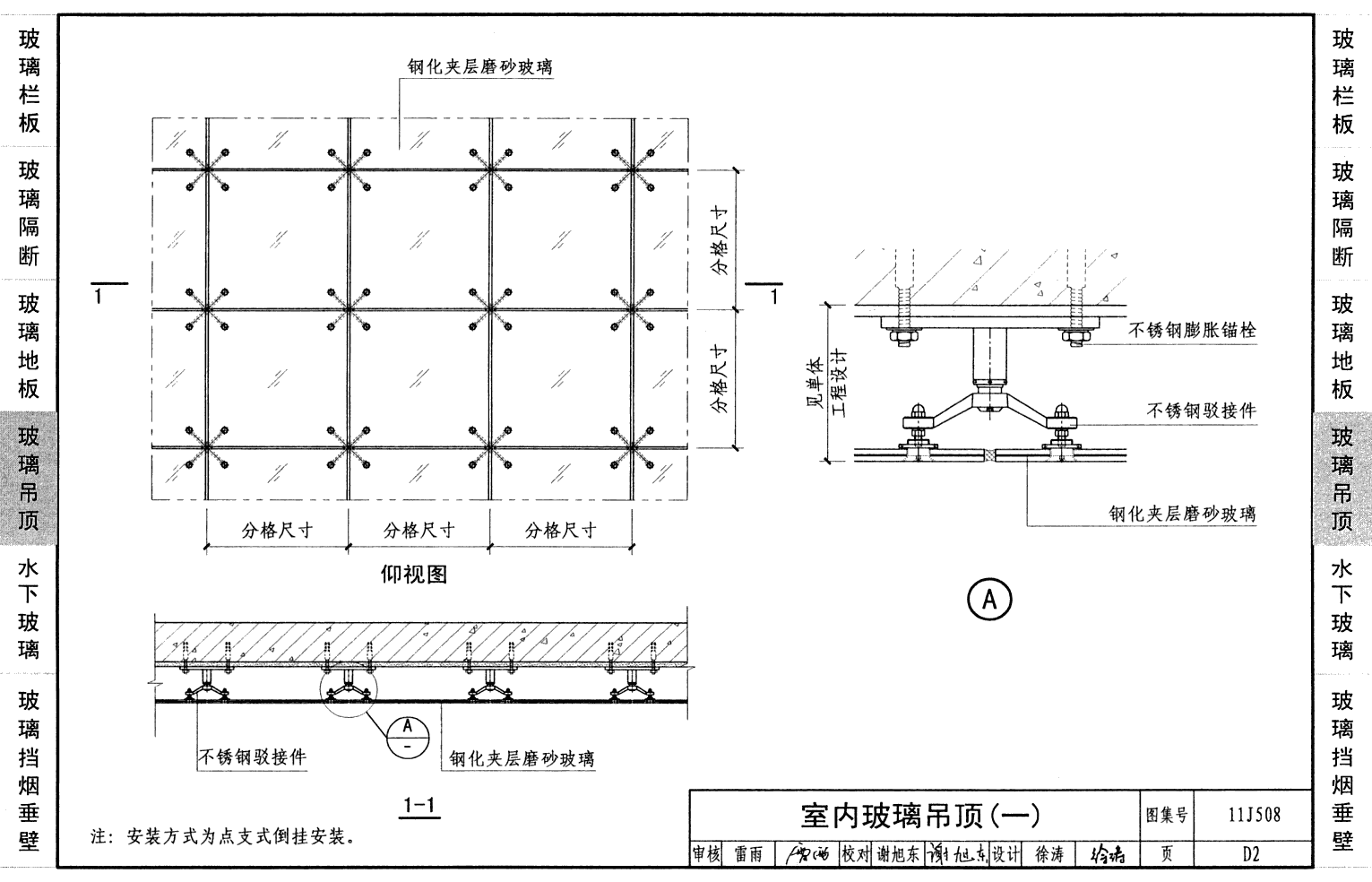

室内玻璃吊顶(一)D2
室内玻璃吊顶(二)D3
室外玻璃吊顶D4
室外玻璃吊顶节点D5
水下玻璃
水下玻璃说明E1

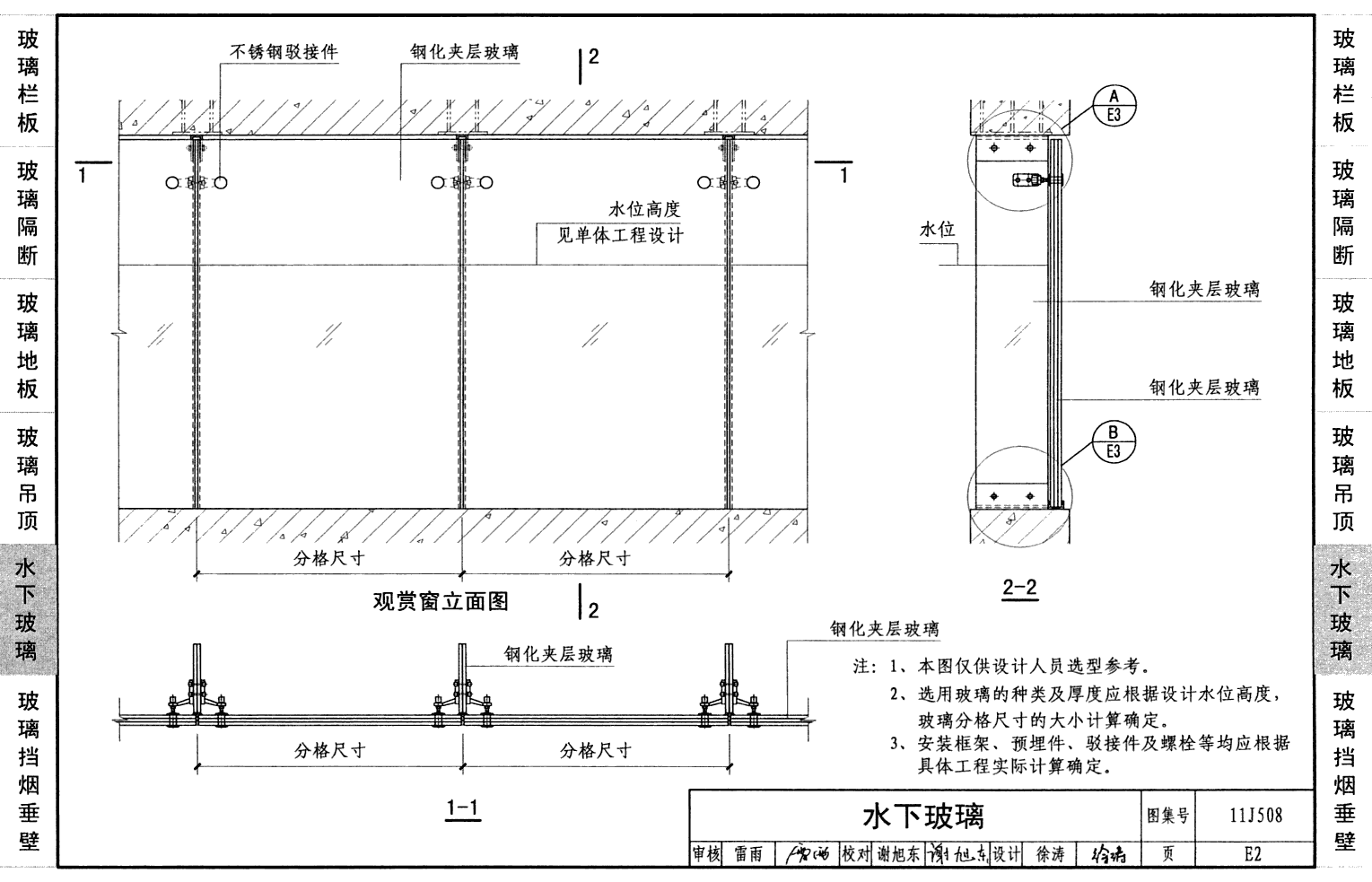

水下玻璃E2
水下玻璃节点E3
玻璃垂壁
防火玻璃挡烟垂壁说明F1

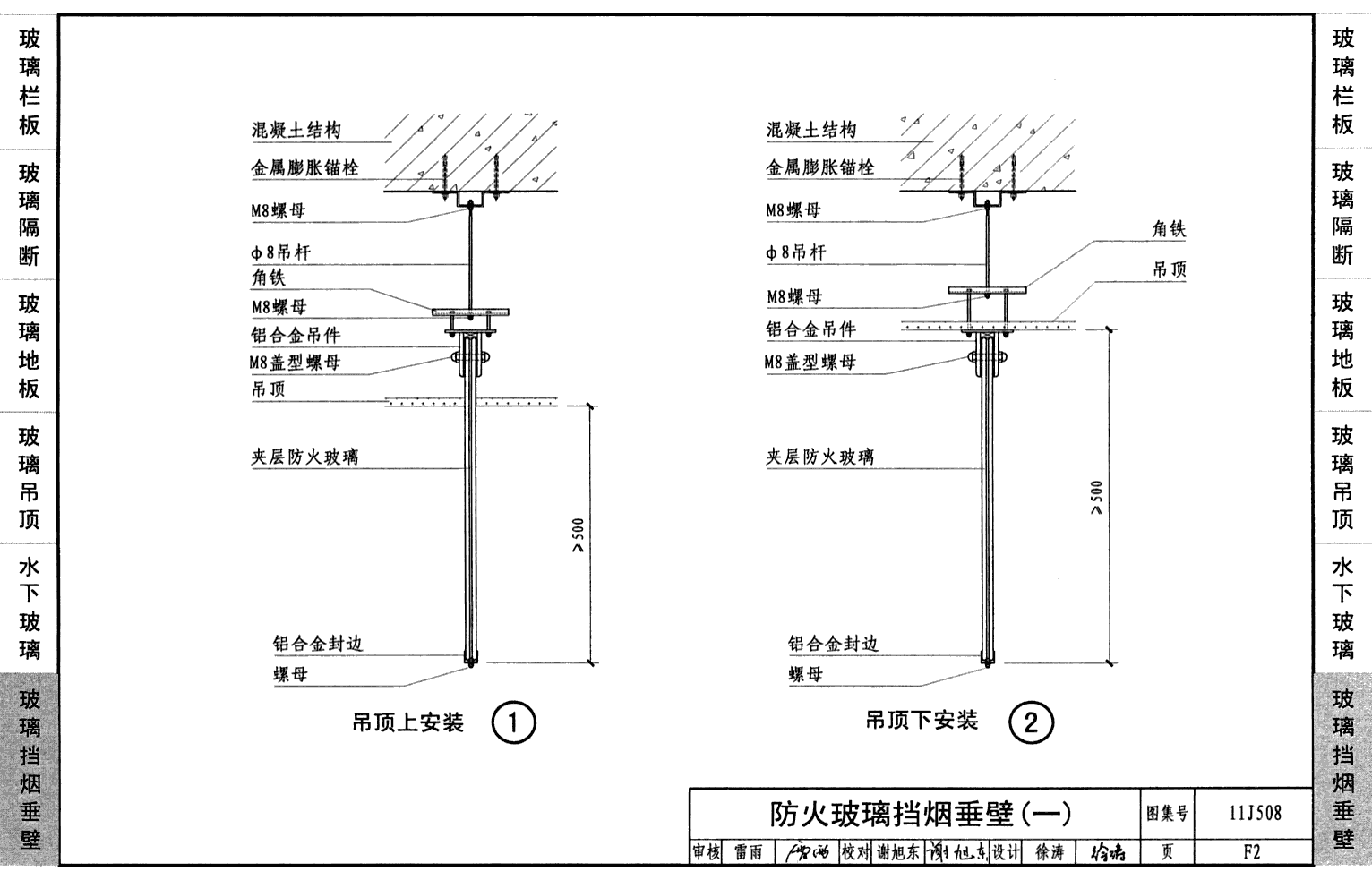

防火玻璃挡烟垂壁(一)F2
防火玻璃挡烟垂壁(二)F3
防火玻璃挡烟垂壁(三)F4
防火玻璃挡烟垂壁(四)F5
防火玻璃挡烟垂壁(五)F6
相关技术资料107
