　　11SG814《建筑基坑支护结构构造》图集适用于一般地质条件下建筑基坑支护结构构造，市政、铁路、港口、水利工程的陆上以及临水基坑支护可参考使用。

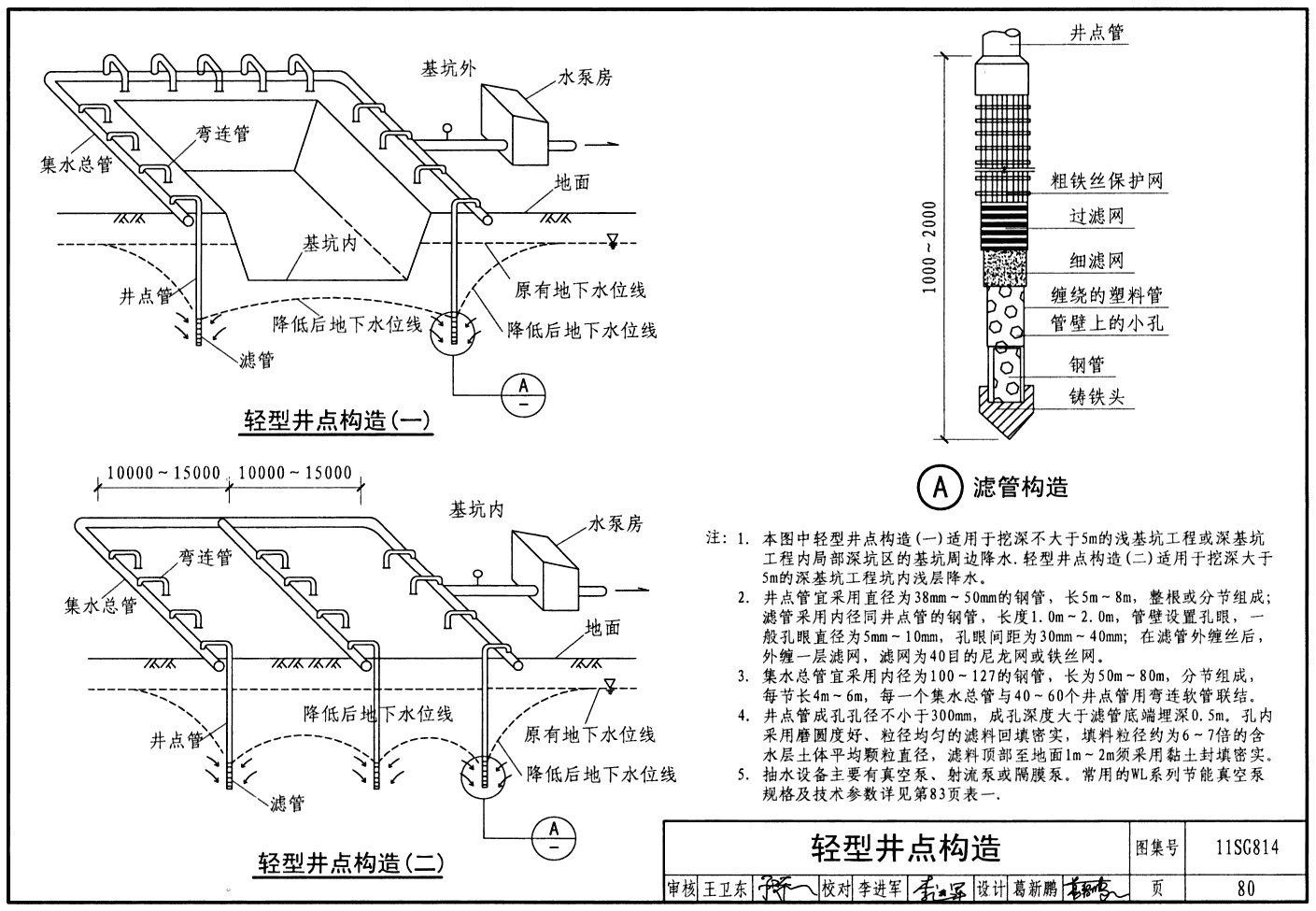

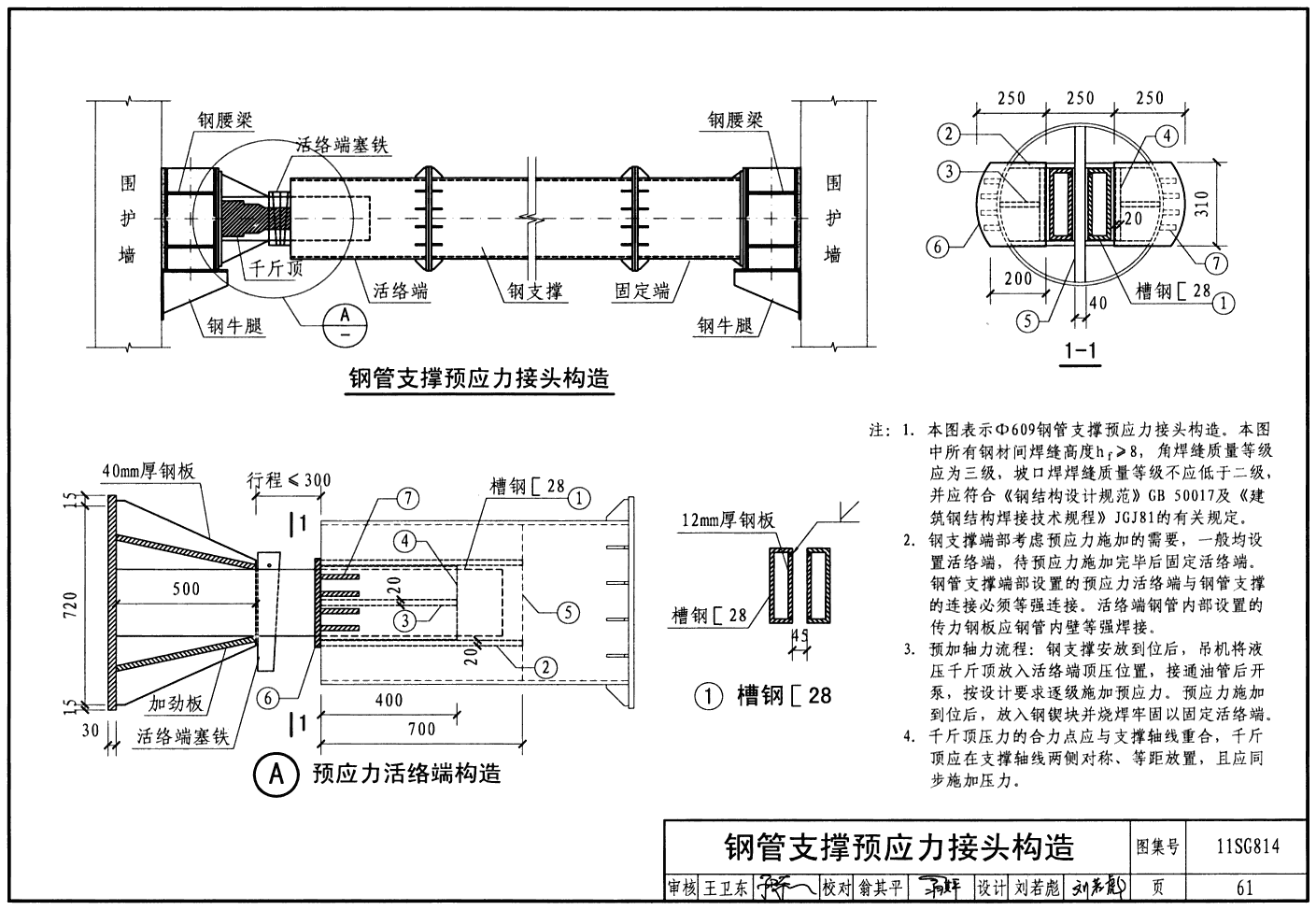

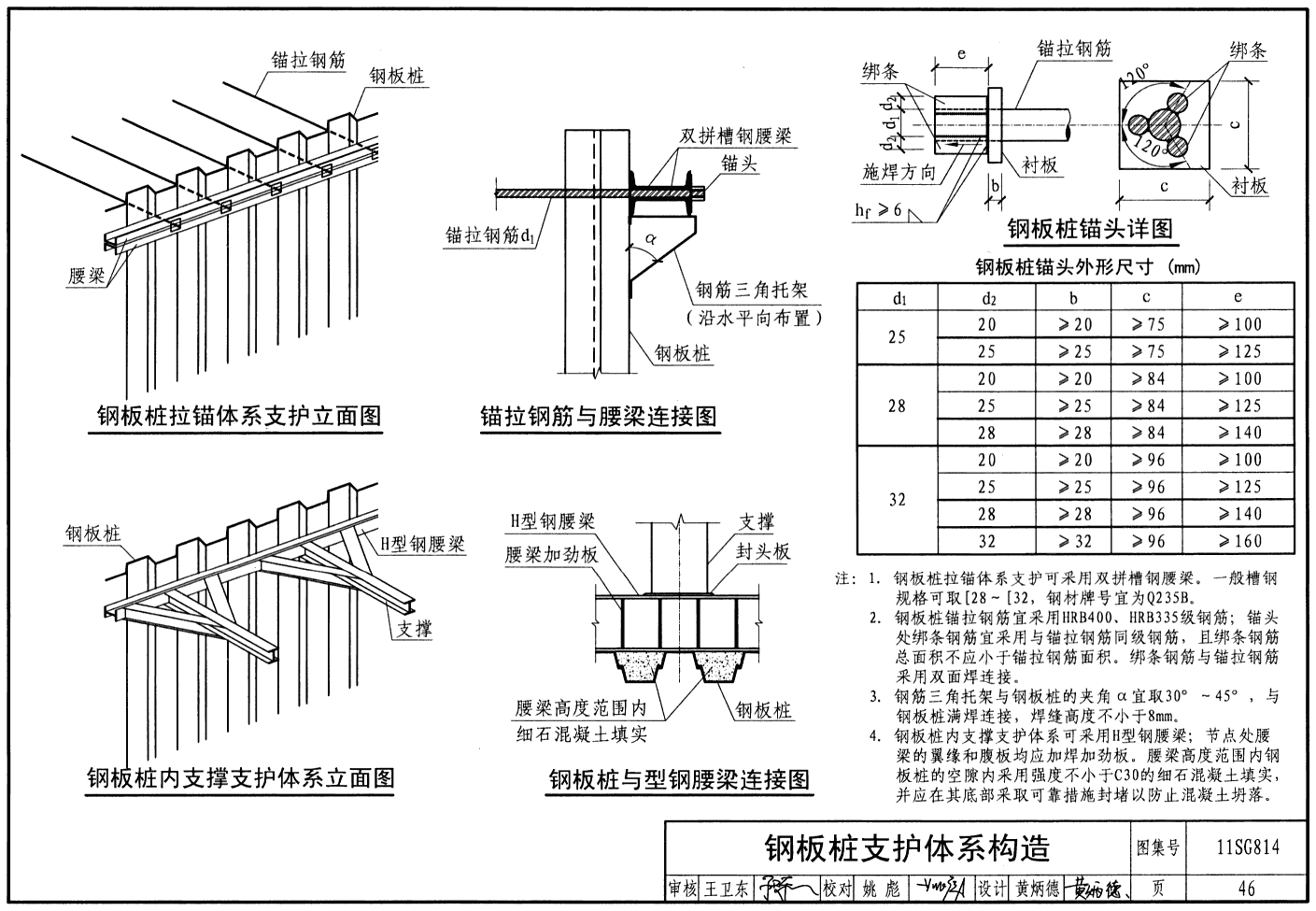

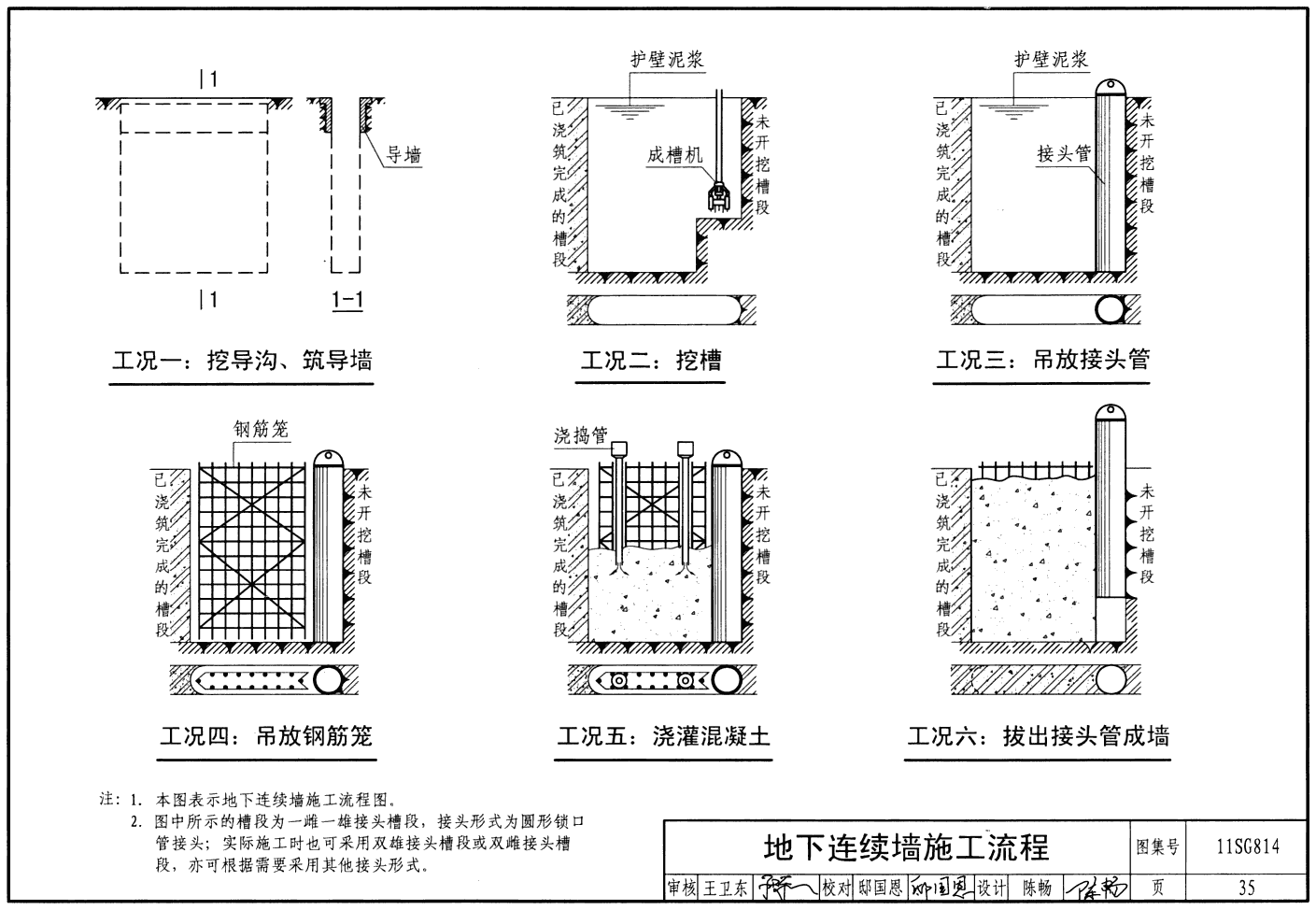

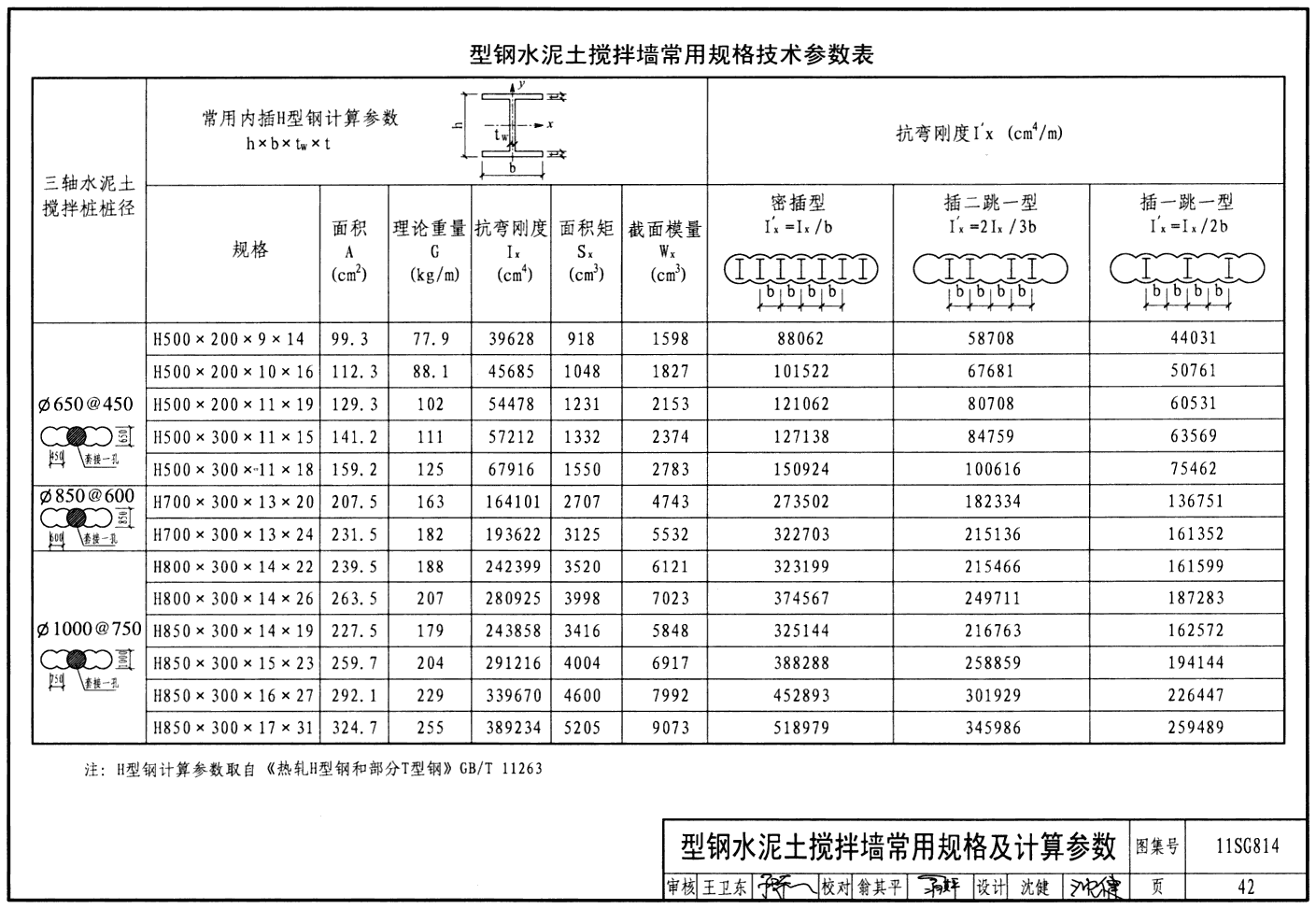

　　本图集包含的基坑支护结构型式有放坡开挖、土钉墙、水泥土重力式围护墙、灌注桩排桩、地下连续墙、型钢水泥土搅拌墙、钢板桩、钢筋混凝土板桩、混凝土支撑、钢支撑、支撑立柱与立柱桩、锚杆、支护结构与主体结构相结合及逆作法等。图集提供了基坑支护结构型式、设计和施工要求及节点构造，包括地下水控制与基坑开挖等方面的技术措施和要求。
　　本图集编制过程中在全国范围内进行了广泛的调研，集合了工程中常用基坑支护结构型式的构造做法及技术要求，方便勘察设计施工人员根据实际情况进行选用。
