10SG614-2：砌体填充墙构造详图（二）（与主体结构柔性连接）
- 图集编号
- 10SG614-2
- 图集名称
- 砌体填充墙构造详图（二）（与主体结构柔性连接）
- 定价
- 28.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑东北设计研究院有限公司
- 中国建筑标准设计研究院
内容简介
本图集适用于抗震设防≤8度地区的框架结构、框架剪力墙结构和剪力墙结构，砌体填充墙与主体结构柔性连接的构造。主要编制内容；对填充墙材料提出热工及物理力学性能等控制工程质量要求的指标，根据填充墙抗震性能设计要求，提出了填充墙与主体结构柔性连接的系列构造措施、不同厚度填充墙允许计算高度［HO］表、外墙组合柱钢筋选用表等，及小型空心砌块和加气砌块组合砌体柱配套块型，以满足设计、施工及生产厂家的使用需求。
目录
| 目录 | 1 |
|---|---|

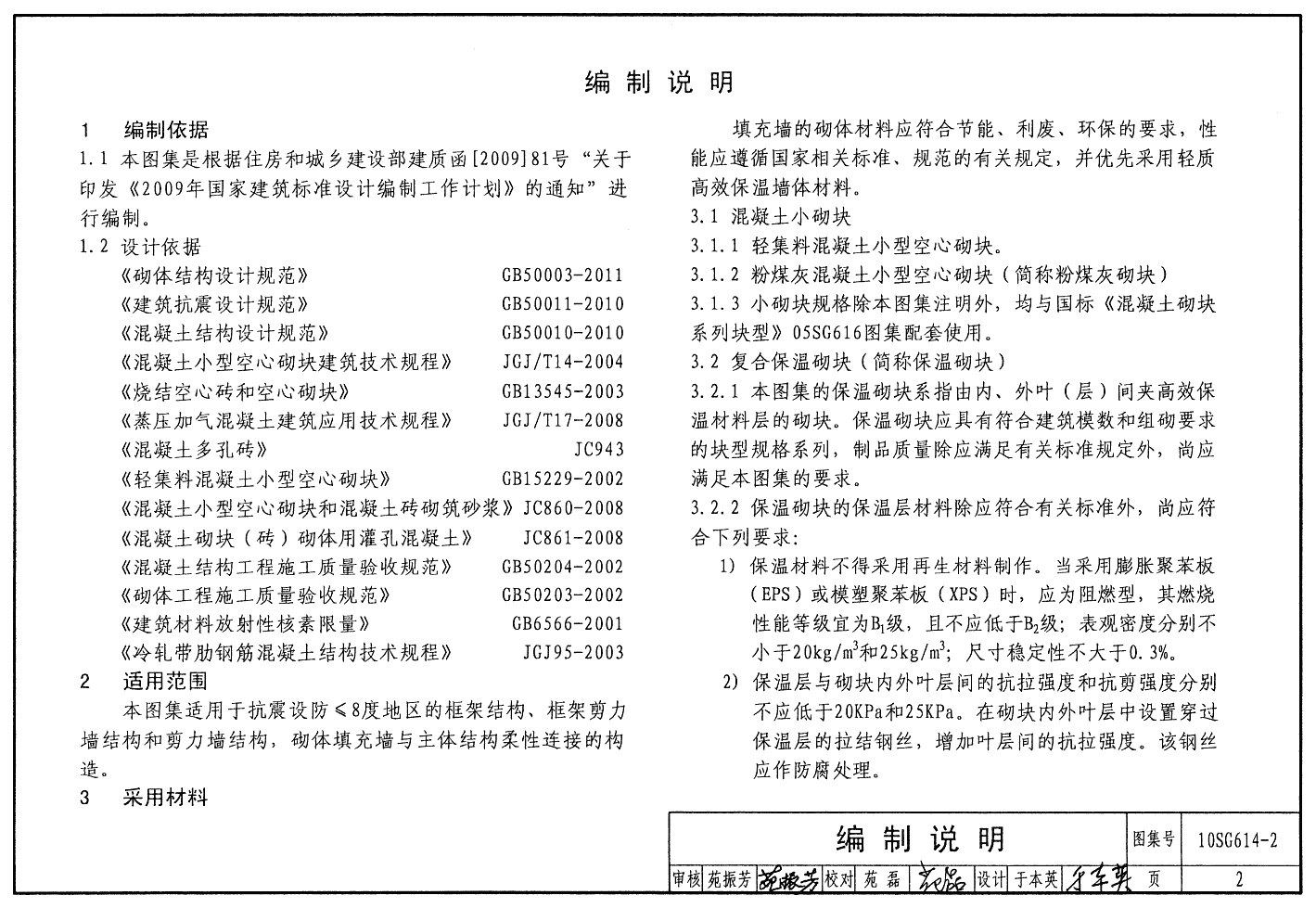

| 编制说明 | 2 |

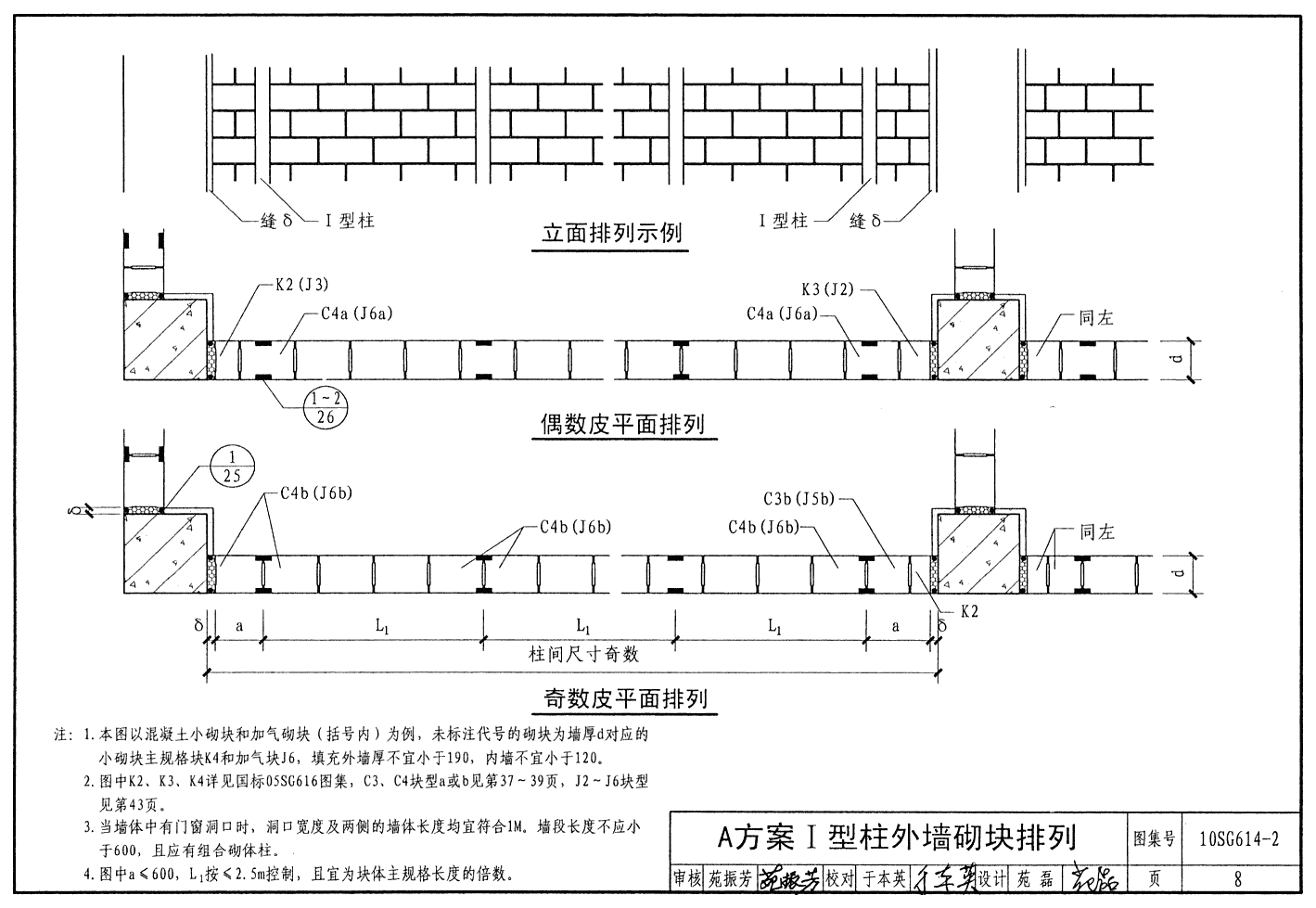

| A方案Ⅰ型柱外墙砌块排列 | 8 |
| B方案Ⅰ型柱外墙砌块排列 | 10 |
| A方案Ⅱ型柱外墙砌块排列 | 12 |
| B方案Ⅱ型柱外墙砌块排列 | 14 |
| 全包框架外墙Ⅰ型柱砌块排列 | 16 |
| 全包框架外墙Ⅱ型柱砌块排列 | 17 |

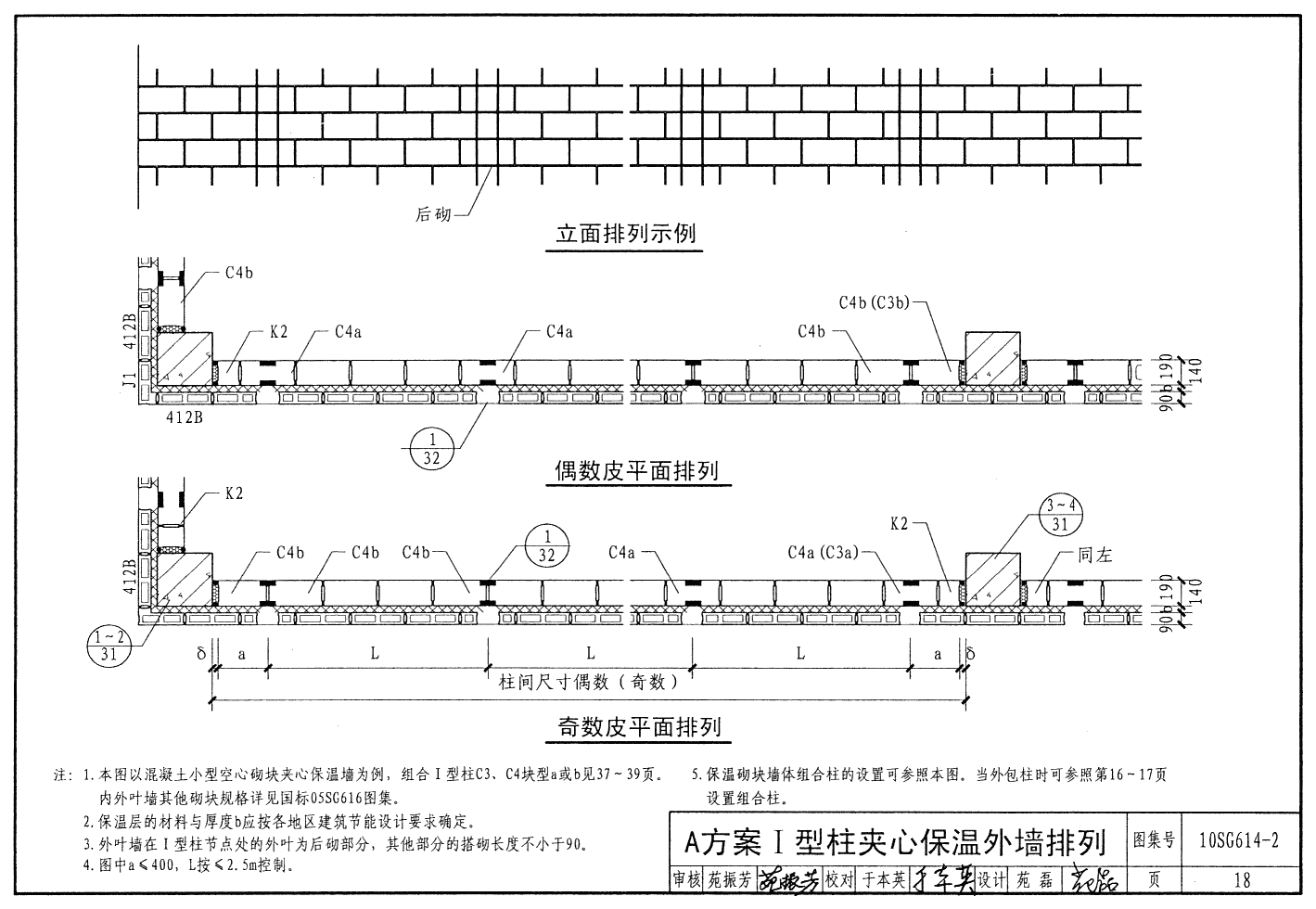

| A方案Ⅰ型柱夹心保温外墙排列 | 18 |
| A方案Ⅱ型柱夹心保温外墙排列 | 19 |
| B方案Ⅰ型柱夹心保温外墙排列 | 20 |
| B方案Ⅱ型柱夹心保温外墙排列 | 21 |
| 填充外墙门窗洞口构造 | 22 |
| 夹心保温外墙门窗洞口构造 | 23 |
| 外墙系梁及门窗洞口构造 | 24 |
| 墙柱（梁）间缝隙构造 | 25 |
| Ⅰ型柱构造 | 26 |
| Ⅱ型柱构造 | 27 |

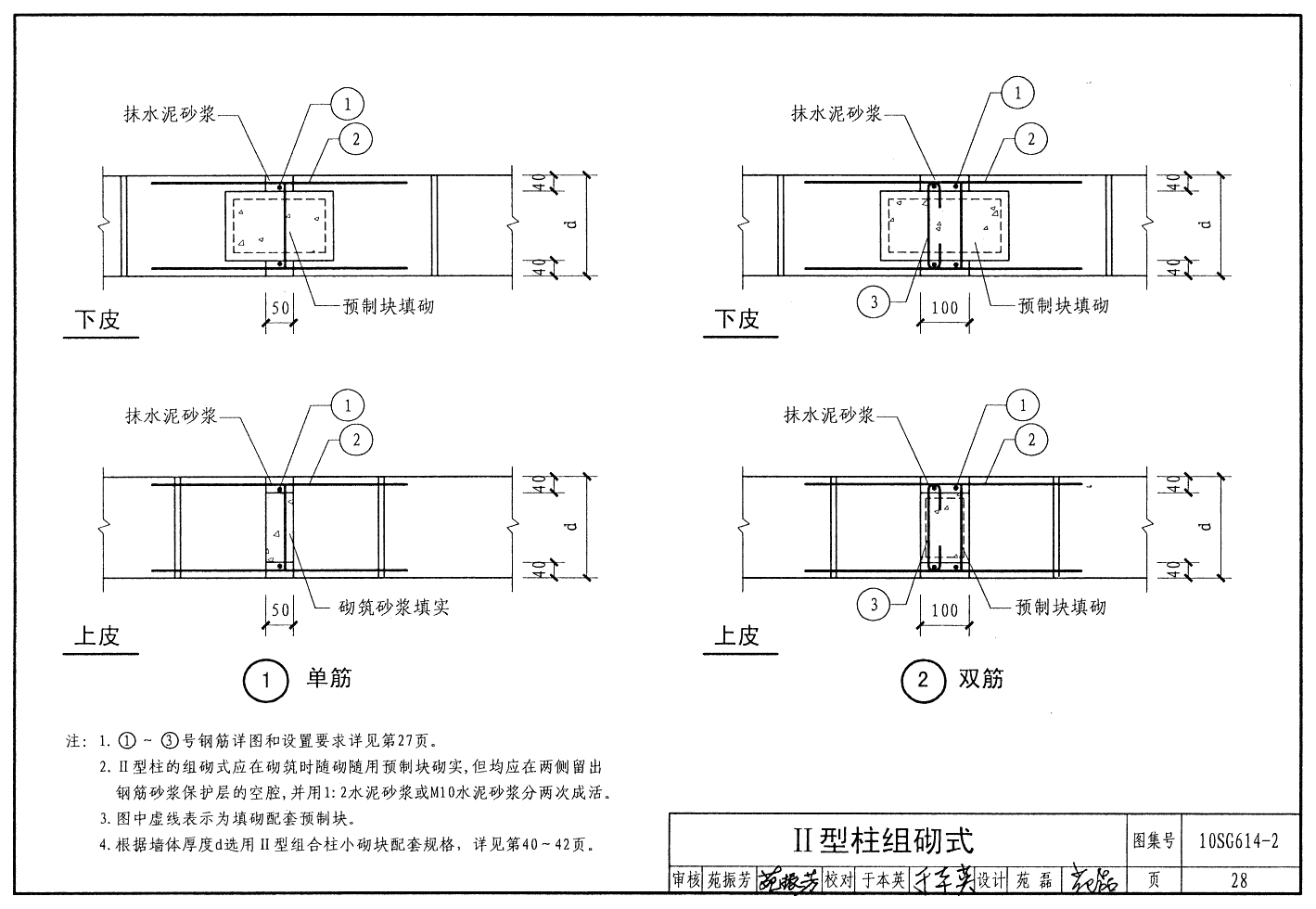

| Ⅱ型柱组砌式 | 28 |
| 组合柱端部连接构造 | 29 |
| B方案填充外墙连接 | 30 |
| 夹心保温外墙连接 | 31 |
| 夹心保温墙构造 | 32 |
| 配筋带构造 | 33 |
| 填充墙拉结网片 | 34 |
| 填充墙允许计算高度Ho表 | 35 |
| 填充外墙组合柱钢筋选用表 | 36 |

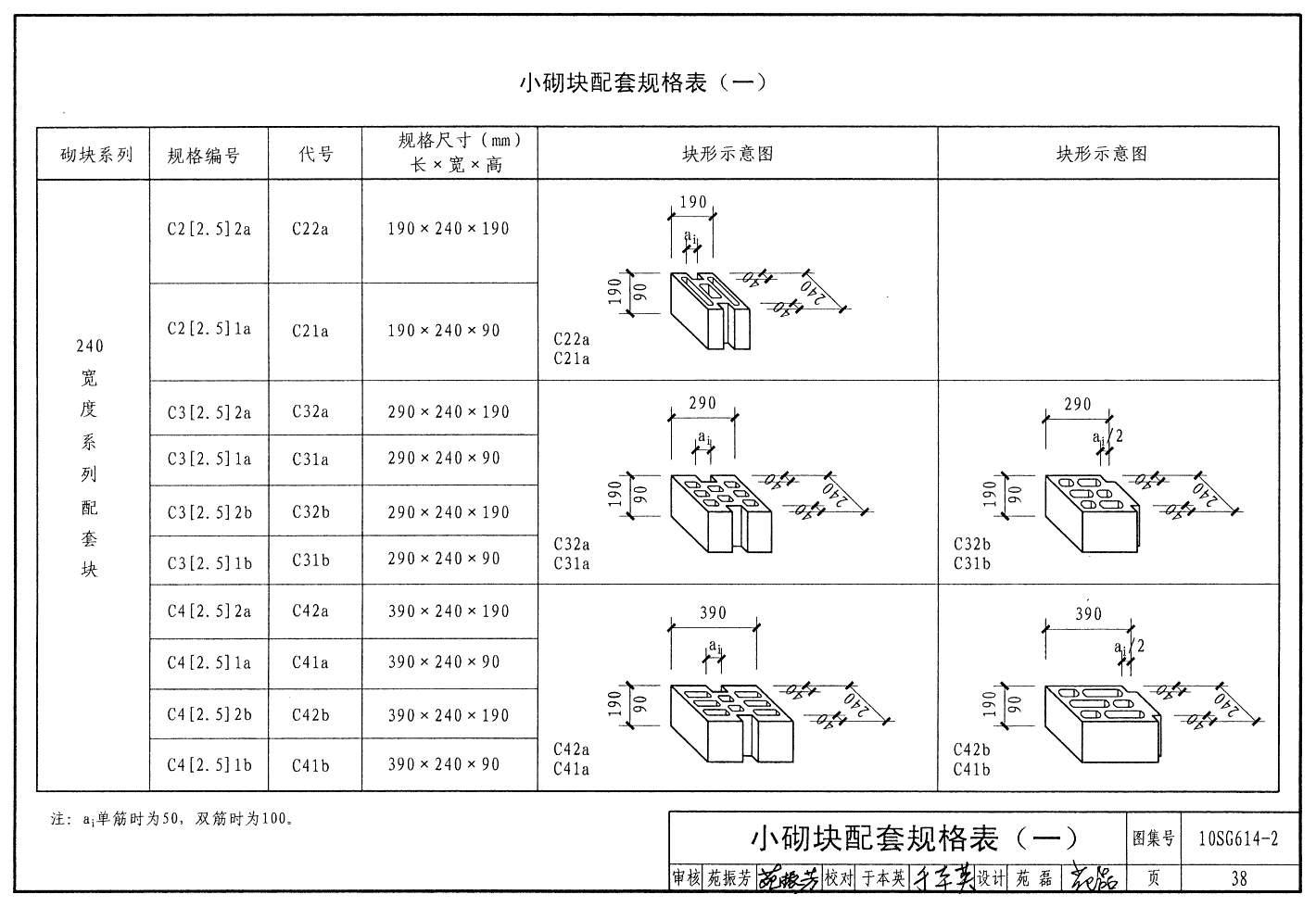

| 小砌块配套规格表（一）～（二） | 37 |

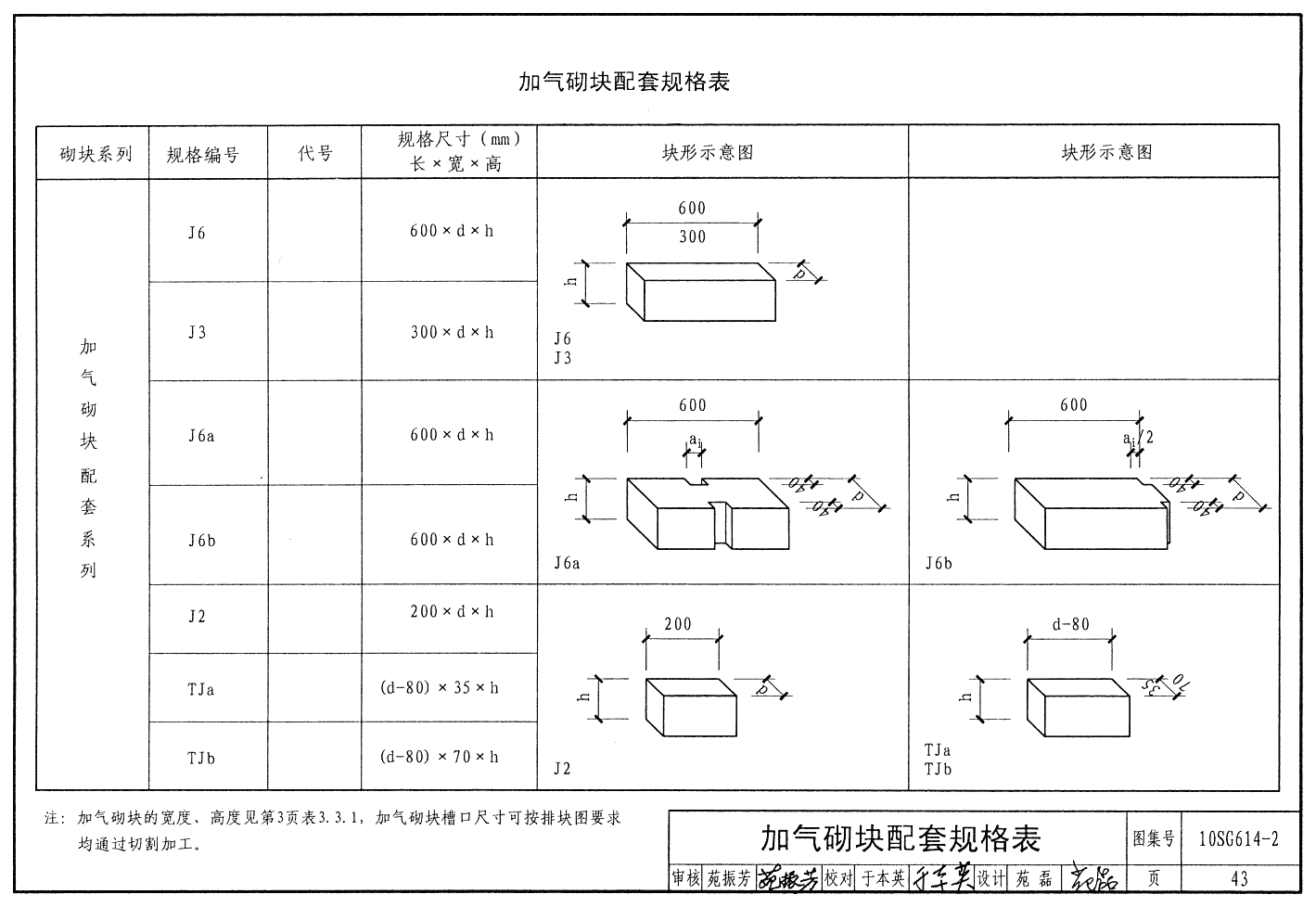

| 加气砌块配套规格表 | 43 |
| 相关技术资料 |
样张
网友推荐
-
网友【yyl2004】点评：本图集提供了砌体填充墙与主体结构柔性连接的构造做法，适用于抗震设防≤8度地区的框架结构、框架剪力墙结构和剪力墙结构。 主要内容包括： 1.对常用砌体填充墙材料选用，提出了热工及物理力学性能等工程质量控制指标。 2.按现行、新编规范、标准规定，充分考虑砌体填充墙的抗震性能，提出了砌体填充墙与主体结构柔性连接的一系列构造措施。 3.为提高设计效率，提供了不同墙体厚度的填充墙允许计算高度[HO]表及填充外墙组合柱钢筋选用表。 4.包含了填充墙常用砌体材料—轻集料混凝土小型空心砌块和加气混凝土砌块组合砌体柱所用的配套块型，以满足设计、施工及生产厂家需求。
-
网友【技术科】点评：该图集针对目前建筑工程框架结构大量使用砌块填充墙的现状，对细部节点进行了详细的设计
