10S507:建筑小区埋地塑料给水管道施工
- 图集编号
- 10S507
- 图集名称
- 建筑小区埋地塑料给水管道施工
- 定价
- 42.00 元
- 开本
- 16 开
- 主编单位
- 广西华蓝设计(集团)有限公司
内容简介
10S507《建筑小区埋地塑料给水管道施工》为新编图集,该图集适用于管顶最大覆土深度小于或等于3.0m,管径系列范围为dn20~315,长期水温不高于30℃,工作压力不大于0.7MPa的建筑小区和工业厂区中生活区的埋地塑料给水管道工程;适用于道路车辆荷载为城-B级、其他地面堆积荷载为10K/m2的一般土质条件下的室外埋地塑料给水管道施工。当地基土为淤泥、淤泥质土、冲填土等软土地基时,应根据相关规范进行地基处理,达到本图集规定的设计条件和施工要求。对于在湿陷性黄土、膨胀土、多年冻土地区的埋地塑料给水管道施工,应根据有关标准规范和规程另做处理。
图集主要编制了硬聚氯乙烯(PVC-U)、抗冲改性聚氯乙烯(PVC-M)、氯化聚氯乙烯(PVC-C)、聚乙烯(PE)和钢丝网骨架塑料(聚乙烯)复合管等五种管材的性能和规格;粘接连接、橡胶圈柔性连接、鞍形连接、法兰连接、热熔连接和电熔连接等安装详图;管道附属构筑物、直埋阀门等施工详图。设计人员可直接选用,施工人员可照图施工。
目录
目 录 | 1 |
---|---|
总说明 | 3 |
管材、管件规格及性能 | |
PVC-U管材规格及性能(一) | 12 |
PVC-U管材规格及性能(二) | 13 |

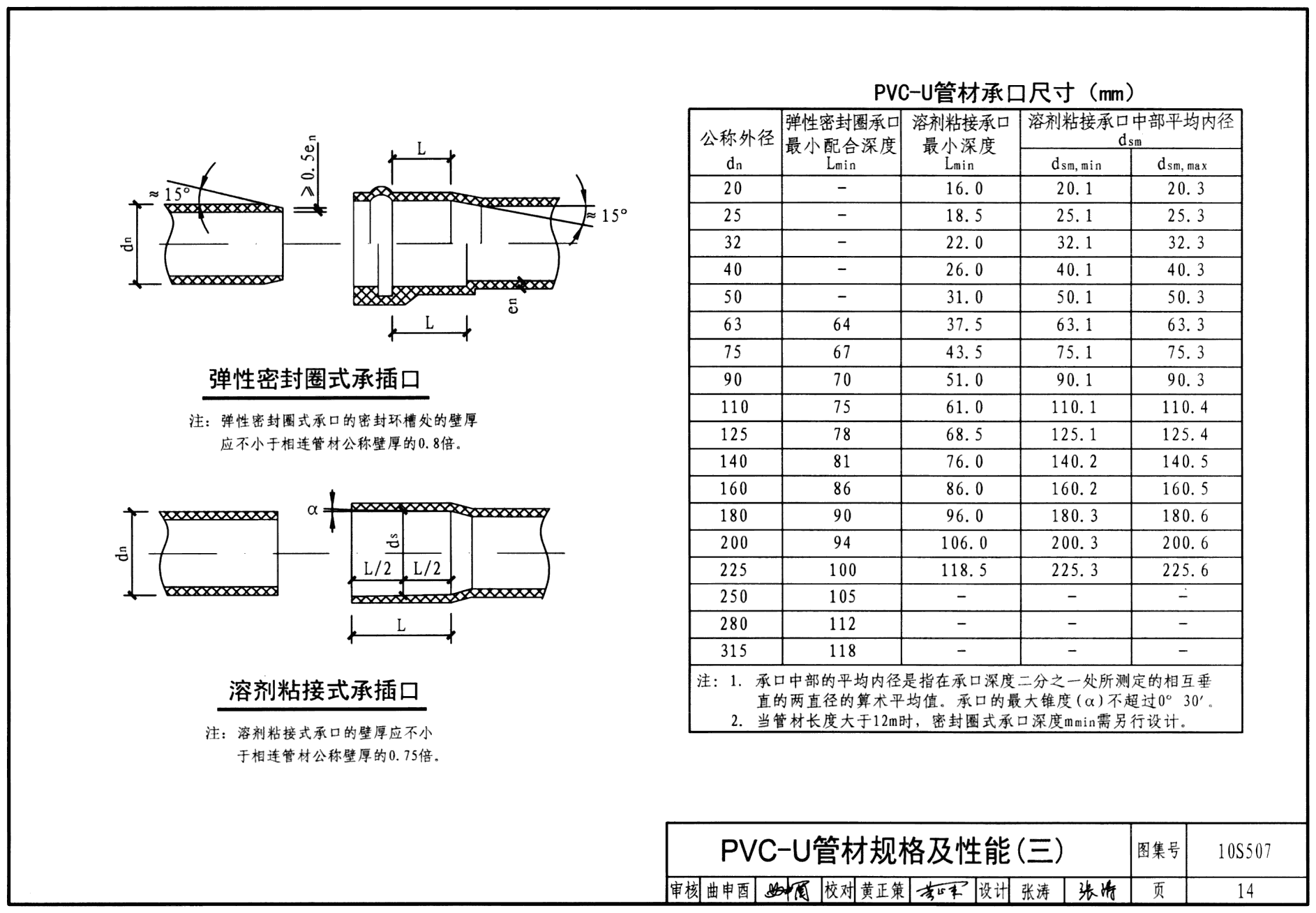

PVC-U管材规格及性能(三) | 14 |
PVC-U管件规格及性能(一) | 15 |
PVC-U管件规格及性能(二) | 16 |

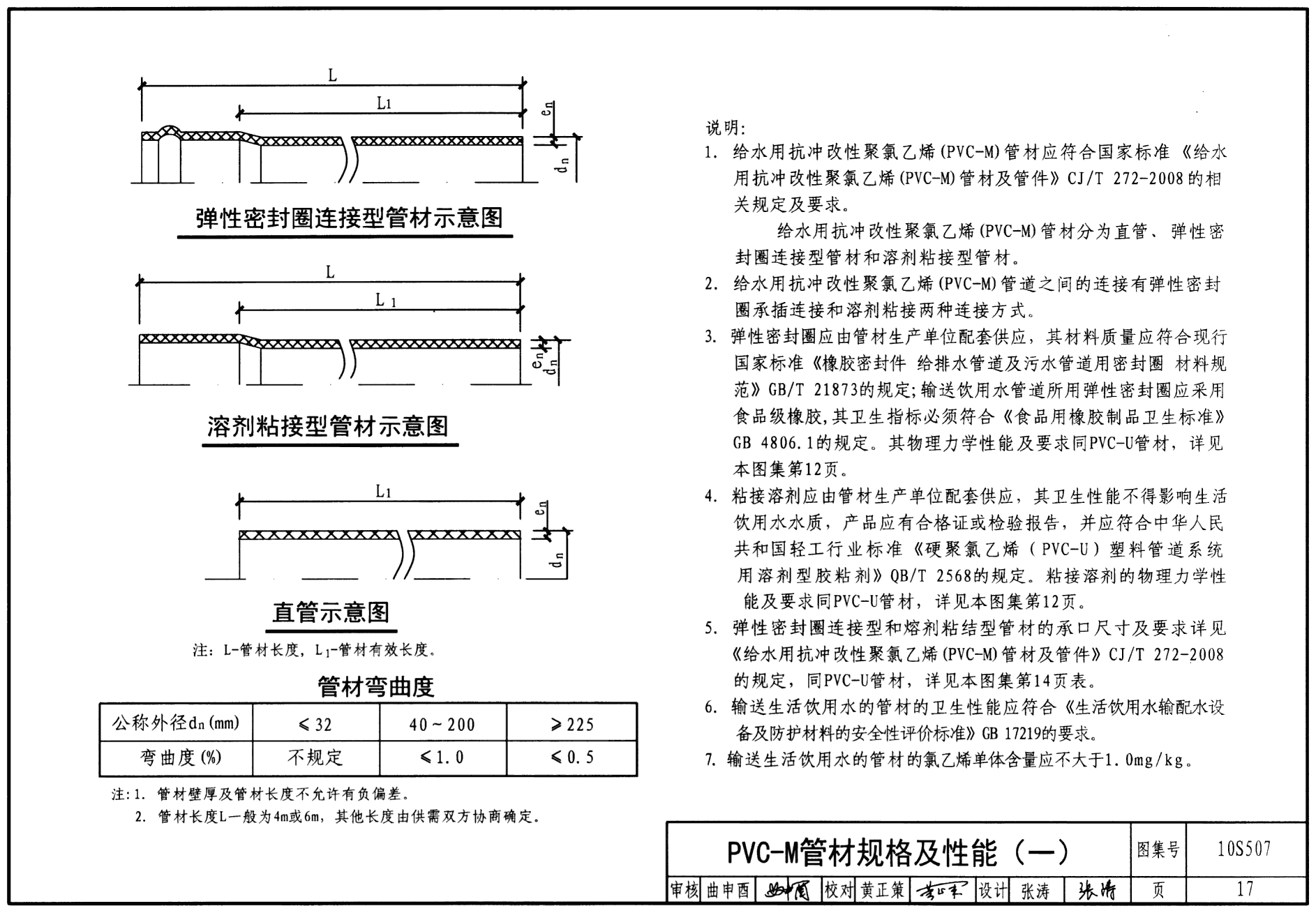

PVC-M管材规格及性能(一) | 17 |
PVC-M管材规格及性能(二) | 18 |
PVC-M管件规格及性能 | 19 |
PVC-C管材规格及性能(一) | 20 |
PVC-C管材规格及性能(二) | 21 |
PVC-C管件规格及性能(一) | 22 |
PVC-C管件规格及性能(二) | 23 |
PE管材规格及性能(一) | 24 |

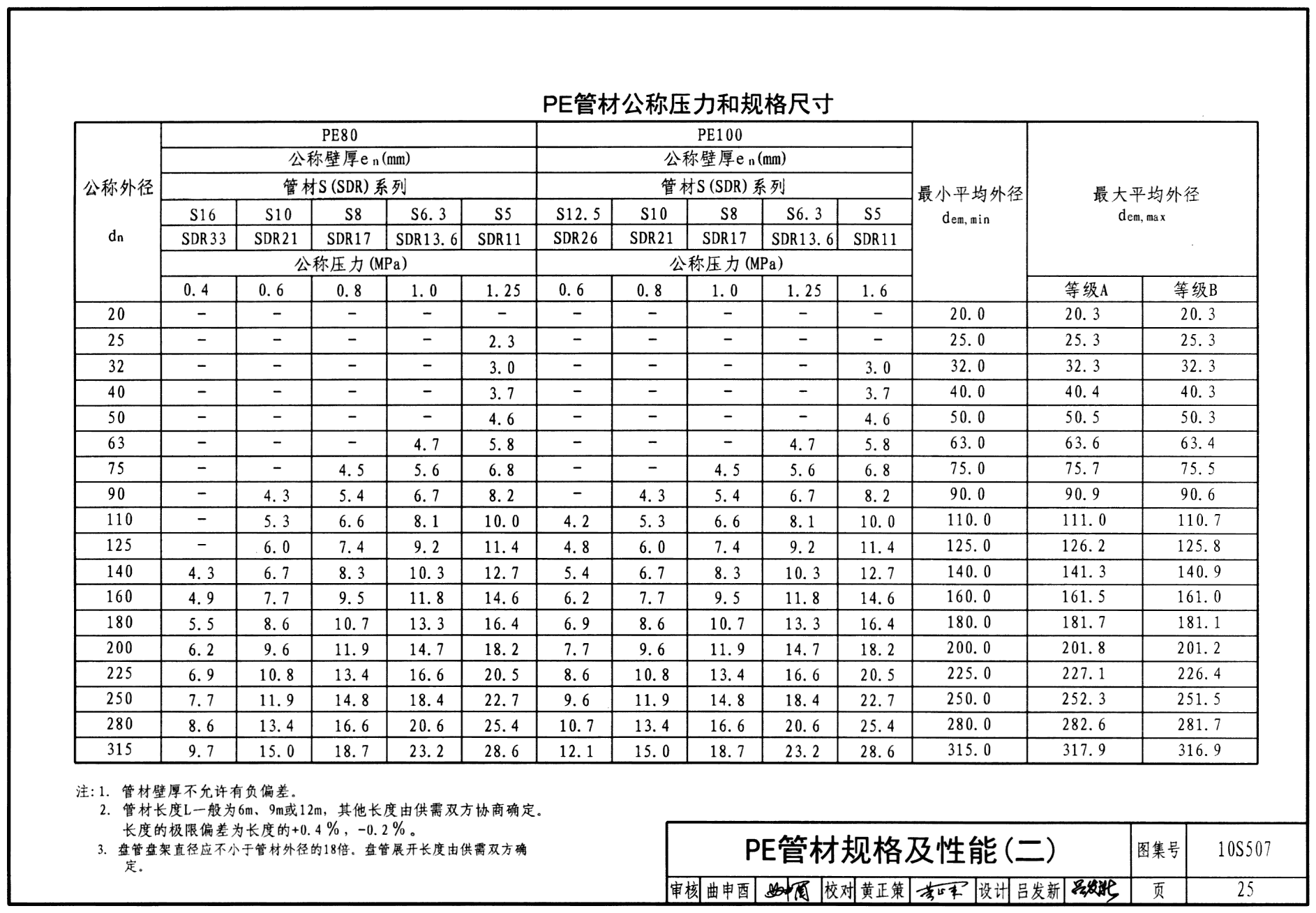

PE管材规格及性能(二) | 25 |
PE管件规格及性能(一) | 26 |
PE管件规格及性能(二) | 27 |
PE管件规格及性能(三) | 28 |
钢丝网骨架塑料(聚乙烯)复合管管材规格及性能(一) | 29 |
钢丝网骨架塑料(聚乙烯)复合管管材规格及性能(二) | 30 |
钢丝网骨架塑料(聚乙烯)复合管管件规格及性能 | 31 |
管道连接方式 | |
PVC管胶粘剂粘接 | 32 |
PVC管橡胶圈柔性连接 | 33 |
PVC-U(M)管鞍形连接 | 34 |
PVC管螺纹连接 | 35 |
PE管热熔连接 | 36 |
PE管、钢丝网架塑料(聚乙烯)复合管电熔连接 | 37 |
管道法兰连接 | 38 |
法兰短管快速维修示意图 | 39 |
附属构筑物及其他 | |
管槽开挖及回填 | 40 |
管道暗沟穿越车行道安装 | 41 |
管道与阀门井的连接工艺图 | 42 |
管道与水表井的连接工艺图 | 43 |
管道与排气阀井的连接工艺图 | 44 |
管道与阀门井的连接 | 45 |
直埋式弹性座密封闸阀装配图(一) | 46 |
直埋式弹性座密封闸阀装配图(二) | 47 |
直埋式弹性座封闸阀基础及回填 | 48 |
管道支墩平面布置示意图 | 49 |
PVC-U(M)管件 | |
FVC-U(M)粘结接口注塑管件(一) | 50 |
PVC-U(M)粘结接口注塑管件(二) | 51 |
PVC-U(M)粘结接口注塑管件(二) | 52 |
PVC-U(M)粘结接口注塑管件(四) | 53 |
PVC-U(M)粘结接口注塑管件(五) | 54 |
PVC-U(M)粘结接口注塑管件(六) | 55 |
PVC-U(M)承口管件(一) | 56 |
PVC-U(M)承口管件(二) | 57 |
PVC-U(M)承口管件(三) | 58 |
PVC-U(M)承口管件(四) | 59 |
PVC-U(M)承口管件(五) | 60 |
PVC-U分水鞍 | 61 |
PVC-C管件 | |
PVC-C管件(一) | 62 |
PVC-C管件(二) | 63 |
PVC-C管件(三) | 64 |
PE管件 | |
PE热熔承插管件 | 65 |
PE热熔对接管件(一) | 66 |
PE热熔对接管件(二) | 67 |
PE电熔管件(一) | 68 |
PE电熔管件(二) | 69 |
钢丝网骨架管件 | |
钢丝网骨架塑料(聚乙烯)塑料电熔管件(一) | 70 |
钢丝网骨架塑料(聚乙烯)塑料电熔管件(二) | 71 |
钢丝网骨架塑料(聚乙烯)塑料电熔管件(三) | 72 |
钢丝网骨架塑料(聚乙烯)钢骨架塑料复合电熔管件 | 73 |
钢丝网骨架塑料(聚乙烯)钢骨架塑料复合管件(一) | 74 |
钢丝网骨架塑料(聚乙烯)钢骨架塑料复合管件(二) | 75 |
