10J929：乡镇卫生院建筑标准设计样图
- 图集编号
- 10J929
- 图集名称
- 乡镇卫生院建筑标准设计样图
- 定价
- 56.00 元
- 开本
- 16 开
- 主编单位
- 中国卫生经济学会
- 广东粤建设计研究院有限公司
内容简介
本图集适用于新建、改建、扩建的乡镇卫生院。主要包括功能分区及流线布置、功能用房单元、建筑设计方案、室内固定设施（服务柜台、洗池）等四部分。图集选择了一些具有代表性和通用性的设计方案进行标准化、规范化设计，重点选择诊室、病房等功能性房间，挂号取药窗台、污洗池等室内外配套设施进行标准化设计，作为卫生院在建筑设计和建设中可直接选用的标准图。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 第一部分：功能分区及流线布置 | |
| 说明 | 5 |
| 功能分区及建筑流线布置 | 9 |
| 第二部分：功能用房单元 | |
| 一、门（急）诊和检查治疗用房 | 11 |
| 说明 | 12 |

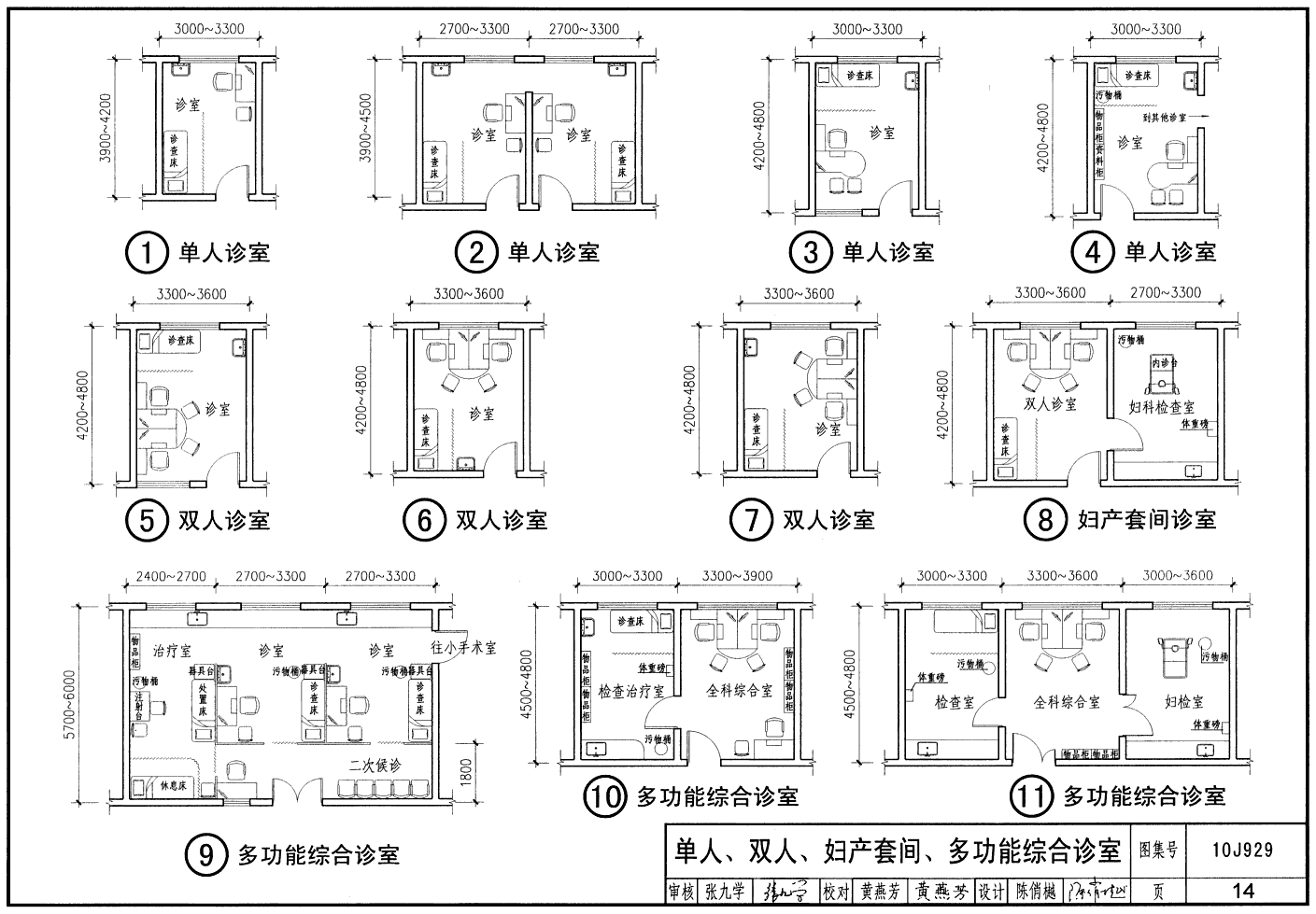

| 单人、双人、妇产套间、多功能综合诊室 | 14 |
| 急诊、妇科、内科、外科诊室 | 15 |
| 牙科诊疗室、综合治疗室 | 16 |
| 五官科、眼科、耳鼻喉综合诊疗室 | 17 |
| 理疗室、中医综合诊疗室、注射输液观察室、药房 | 18 |
| 二、医技用房 | 19 |
| 说明 | 20 |
| X射线透视摄片室 | 21 |
| 心电图、B超检查室、检验室、供应室 | 22 |
| 三、住院用房 | 23 |
| 说明 | 24 |
| 无卫生间病房（产科病房、婴儿室、普通病房） | 25 |
| 有卫生间病房（母婴同室产科病房、无障碍病房、普通病房） | 26 |
| 有卫生间普通病房 | 27 |
| 四、手术间及产房 | 28 |
| 说明 | 29 |
| 卫生通过、手术间、产房及辅助用房 | 30 |
| 手术间及产房 | 31 |
| 五、预防保健及管理用房 | 32 |
| 说明 | 33 |
| 预防保健及管理用房 | 34 |
| 六、其他用房 | 36 |
| 说明 | 37 |
| 卫生间、淋浴间 | 39 |
| 浴室、自助厨房、营养食堂、洗衣房 | 40 |
| 第三部分：建筑设计方案参考图 | |
| 建筑设计总说明及要求 | 42 |
| 建筑设计方案A1（无床） | 47 |
| 建筑设计方案A2（无床） | 49 |

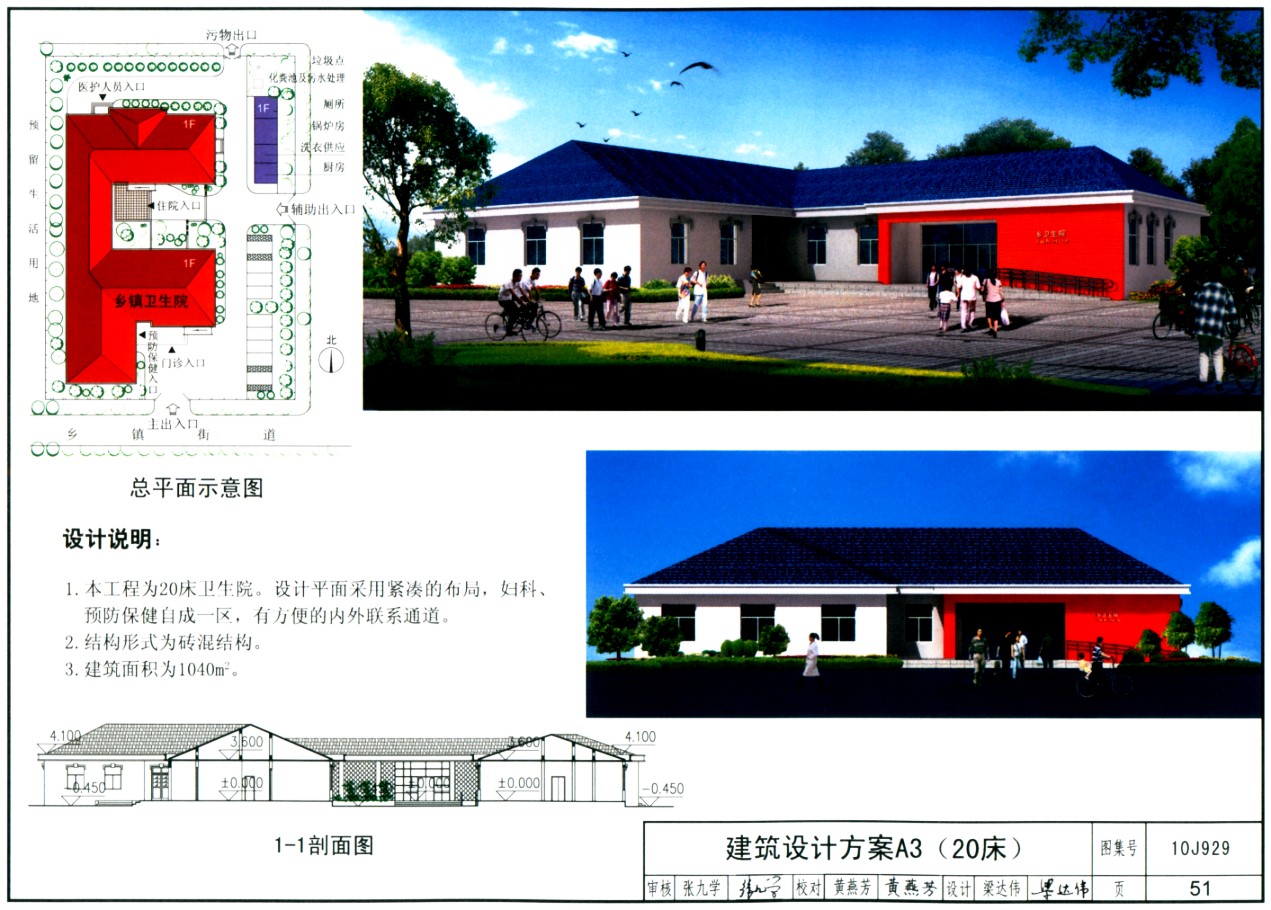

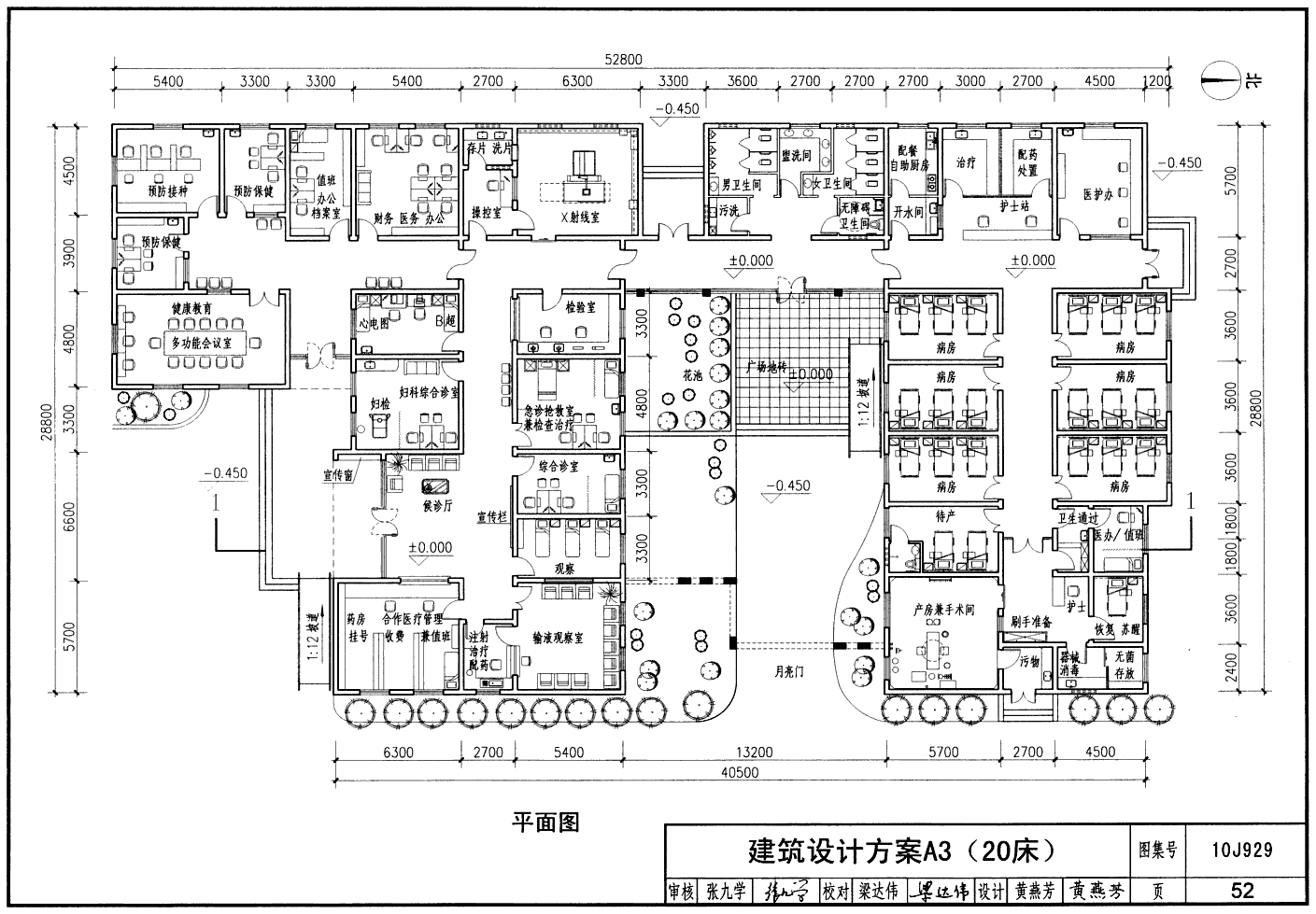

| 建筑设计方案A3（20床） | 51 |
| 建筑设计方案A4（20床） | 53 |
| 建筑设计方案A5（40床） | 56 |
| 建筑设计方案A6（40床） | 59 |
| 建筑设计方案A7（60床） | 62 |
| 建筑设计方案A8（60床） | 67 |
| 建筑设计方案A9（80床） | 71 |
| 建筑设计方案A10（80床） | 75 |
| 建筑设计方案A11（99床） | 79 |
| 建筑设计方案A12（99床） | 85 |
| 第四部分：室内固定设施示例（服务柜台、洗池） | |
| 说明 | 91 |
| 半敞开式服务柜台（挂号收费、取药、出入院手续） | 94 |

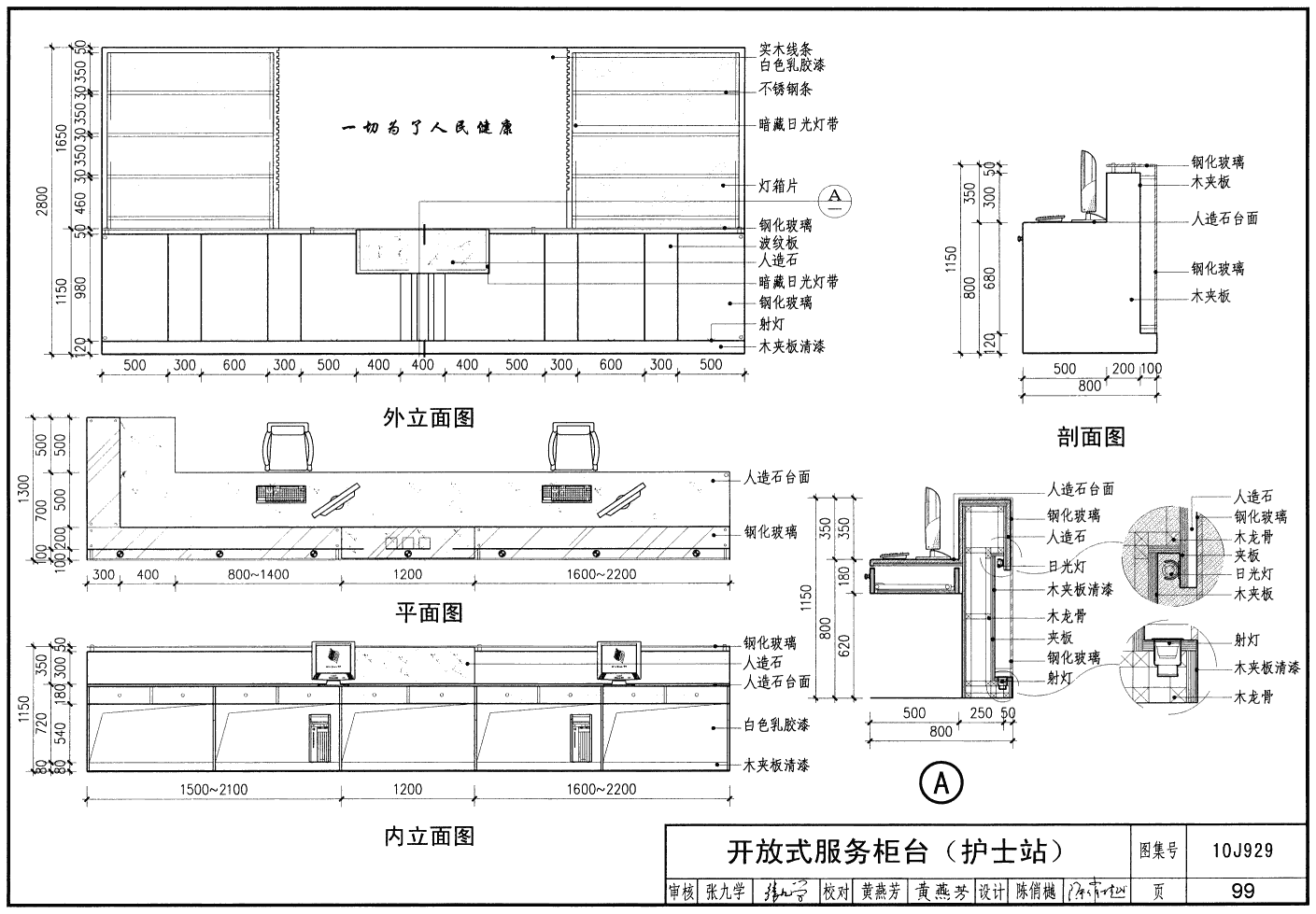

| 开放式服务柜台（护士站） | 96 |
| 低位无障碍服务柜台（护士站） | 100 |
| 洗池（盆） | 102 |
| 第五部分：标识系统 | |
| 说明 | 104 |
| 信息符号系统 | 107 |
| 公共标识牌、病床号标牌 | 108 |
| 挂号收费、楼层分布总索引 | 109 |
| 医师出诊牌、功能指引牌、楼层指引牌 | 110 |
| 挂式区域指示牌、房间门牌 | 111 |
| 信息牌 | 112 |
| 室内外指示信息牌、临时护栏、施工告示牌 | 113 |
| 附件：《乡镇卫生院建设标准》 | 114 |
样张
网友推荐
-
网友【kwok】点评：选择了一些具有代表性和通用性的设计方案进行标准化、规范化设计，重点选择诊室、病房等功能性房间做出标准化设计；并对诸如挂号取药窗台、污洗池等室内外配套设施进行标准化设计，作为卫生院在建筑设计和建设中可直接选用的标准图
-
网友【lovey】点评：本图集包括球类、田径、场地设施构造三部分内容，以常用体育场地与设施为主。球类主要包括：足球、篮球、排球、沙滩排球、乒乓球、羽毛球、网球、手球、曲棍球、棒球、垒球、保龄球、高尔夫球练习场、地掷球、台球、门球、壁球共17种球类的场地与设施的尺寸及相关技术要求。田径主要包括室外田径场、室内田径馆场地与设施的尺寸及相关技术要求。场地设施构造主要包括：球类及田径场地地面构造一般做法，排水沟一般构造做法、足球、篮球、排球、羽毛球、网球、曲棍球、棒球、垒球的围网详图。、 主要用于新建、改建、扩建的用于比赛、训练、休闲健身的体育场地。供建设单位、设计人员、施工单位与教学单位等参考与选用 同时，本图集中各类场地与设施按不同使用目的与要求进行分类，分为比赛场地、训练场地、休闲健身场地三个类别，按照不同类别提出相应的场地尺寸、技术要求与构造做法。图集采用图纸、文字、表格、图片等形式综合阐述，内容全面、条理清楚、数据详实，便于使用者选用参考。本图集将对国内体育设施的建设和体育运动的开展起到积极地指导和推动作用。
-
网友【wspwwc】点评：最近城市一体化的进程非常快，做乡镇的项目很多，这本图集给我很多帮助，不管是在设计上还是施工图上都起了很大的作用，极力推荐给做乡镇项目的设计同志们
