09J802:民用建筑工程建筑初步设计深度图样
- 图集编号
- 09J802
- 图集名称
- 民用建筑工程建筑初步设计深度图样
- 定价
- 48.00 元
- 开本
- 8 开
- 主编单位
- 中国中元国际工程公司
- 中国建筑标准设计研究院
内容简介
本图集是根据《建筑工程设计文件编制深度规定》2008年版(以下简称《深度规定》)及《房屋建筑制图统一标准》GB/T50001、《建筑制图标准》GB/T50104进行编制的。适用于民用工程建筑专业初步设计文件的编制。
本图集共分三部分:一般要求、设计总说明和建筑设计总说明、设计图纸。每部分包括“深度规定条文”、“补充说明”和相应的工程实例样图。样图选取了两套有代表性的工程实例,某医院初步设计文件为主要工程实例,某住宅小区初步设计文件做为附录。同时为方便设计人员使用,编入了“消防设计说明专篇”和“环境保护设计专篇”。
本图集采用图文并茂的编制方式,按《深度规定》的条文顺序,逐章节编写文字说明和样图。本图集内容详实,方便设计人员参考使用。
备注
代替05J802
目录
目录 | 1 |
---|---|
编制说明 | 2 |
初步设计一般要求 | |
一般要求 | 3 |
封面及扉页格式 | 4 |
扉页格式及目录内容 | 5 |
初步设计说明书 | |

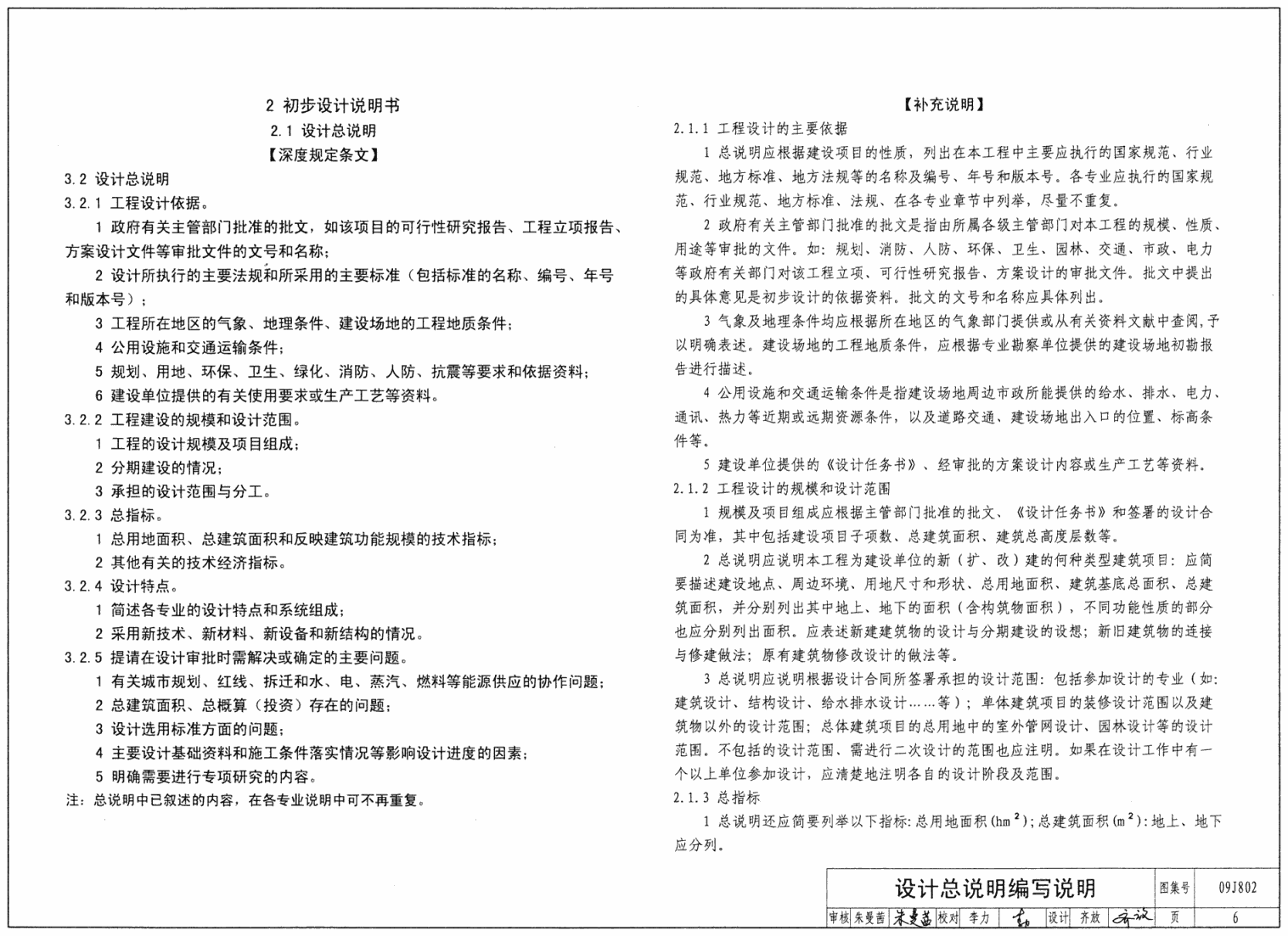

设计总说明编写说明 | 6 |
建筑设计说明编写说明 | 7 |

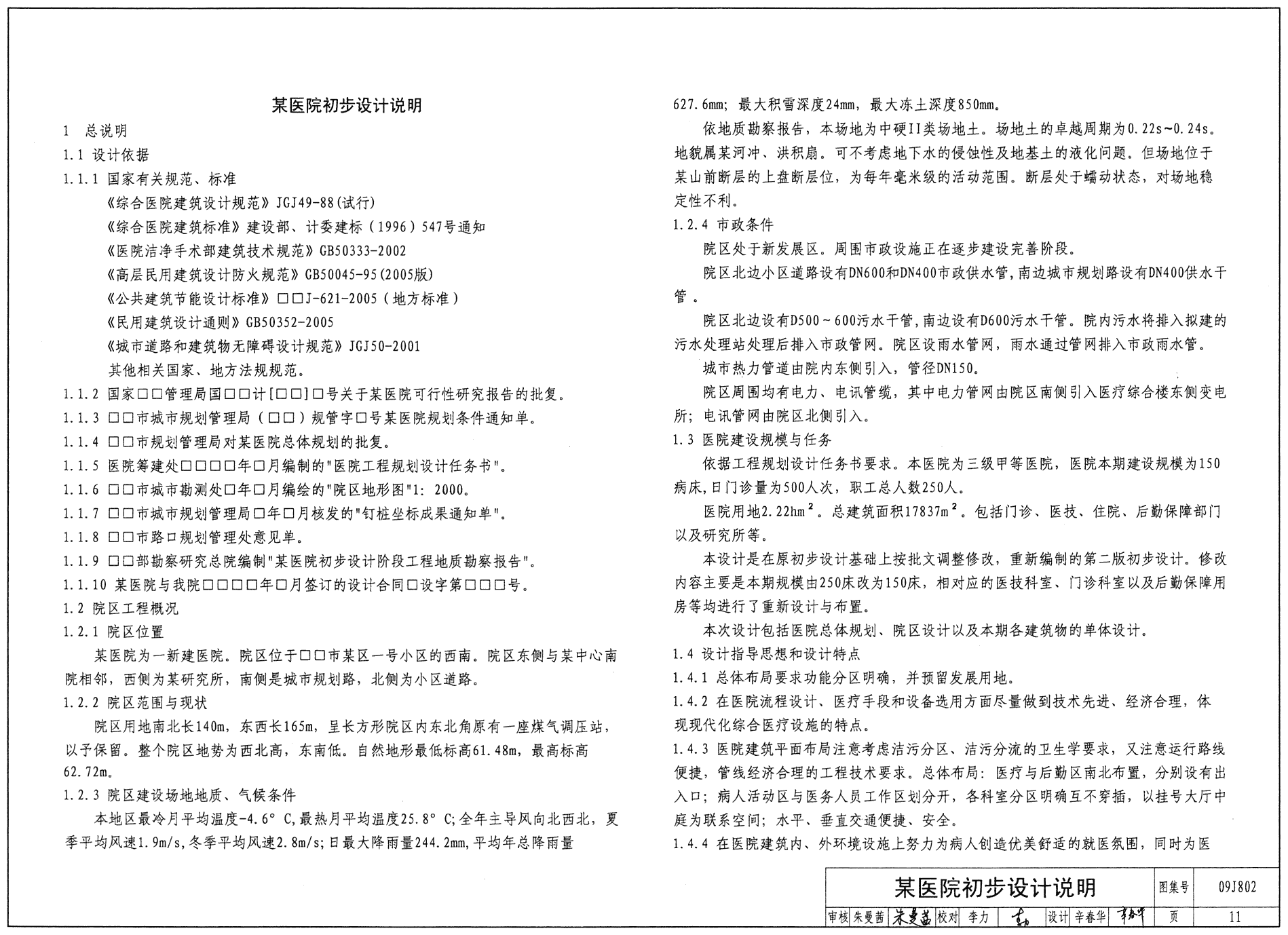

某医院初步设计说明 | 11 |
初步设计设计图纸 | |
某医院总平面图 | 19 |
平面图绘制说明 | 20 |
某医院地下一层平面图 | 22 |

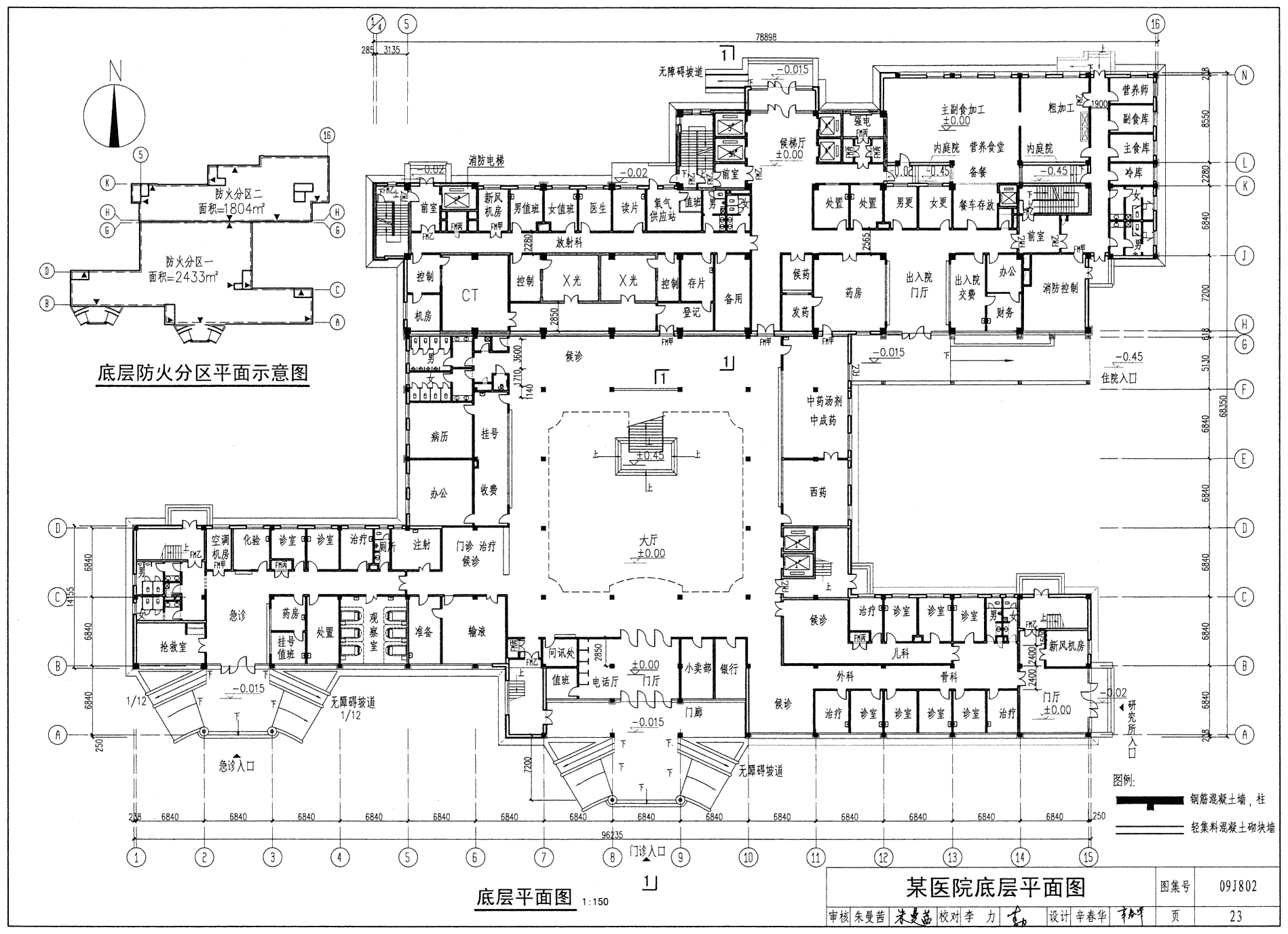

某医院底层平面图 | 23 |
某医院二层平面图 | 24 |
某医院标准层平面图 | 25 |
某医院屋顶层平面图 | 26 |
某医院屋面平面图 | 27 |
某医院病房放大平面图 | 28 |
立面图绘制说明 | 29 |
某医院(1)~(16)立面图 | 30 |
某医院(A)~(N)立面图 | 31 |
剖面图绘制说明 | 32 |
某医院1-1剖面图 | 33 |
附录1 | |

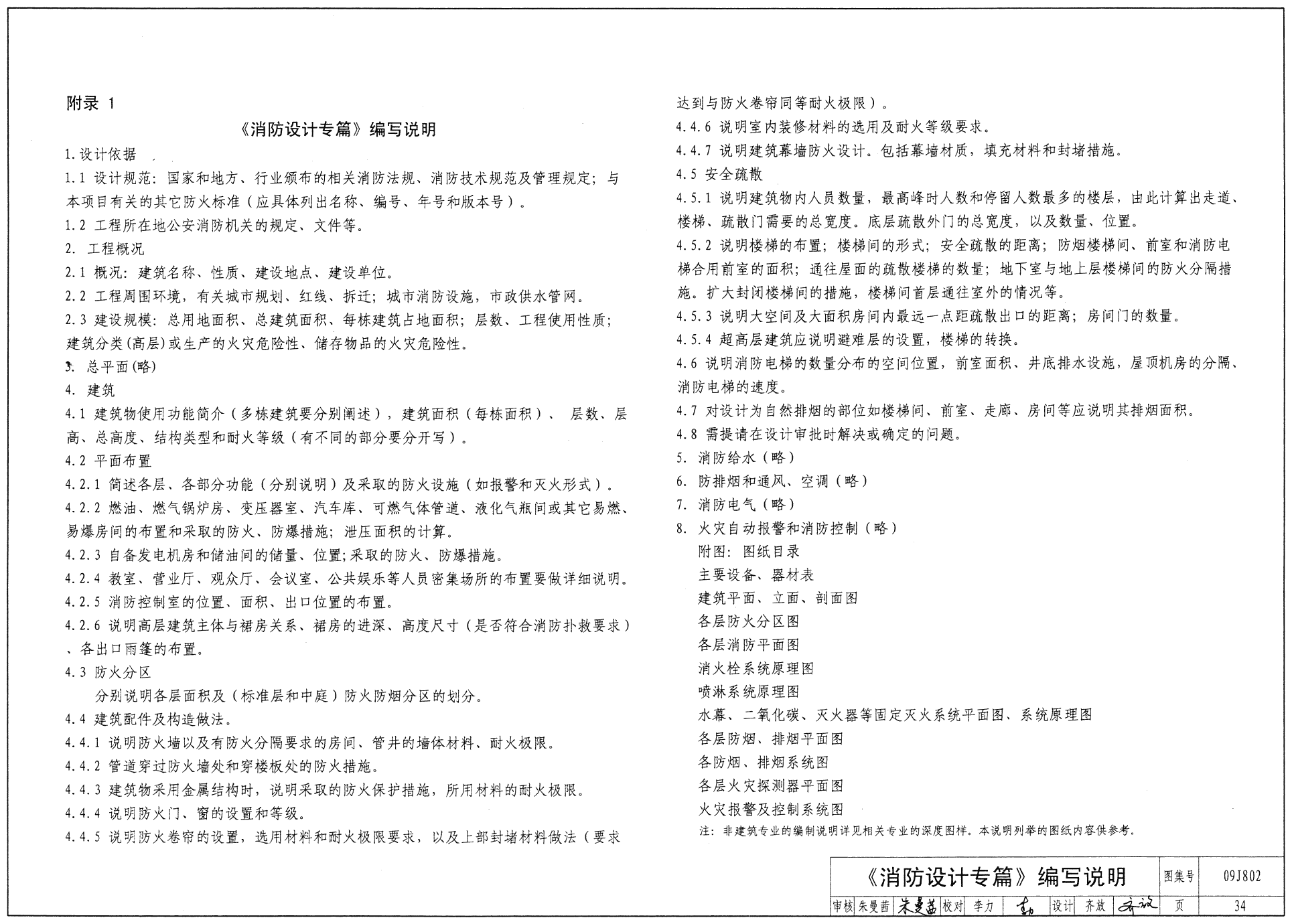

消防设计专篇编写说明 | 34 |
某医院消防设计说明 | 35 |
附录2 | |
环境保护设计专篇编写说明 | 38 |
某医院环境保护设计说明 | 39 |
附录3 | |

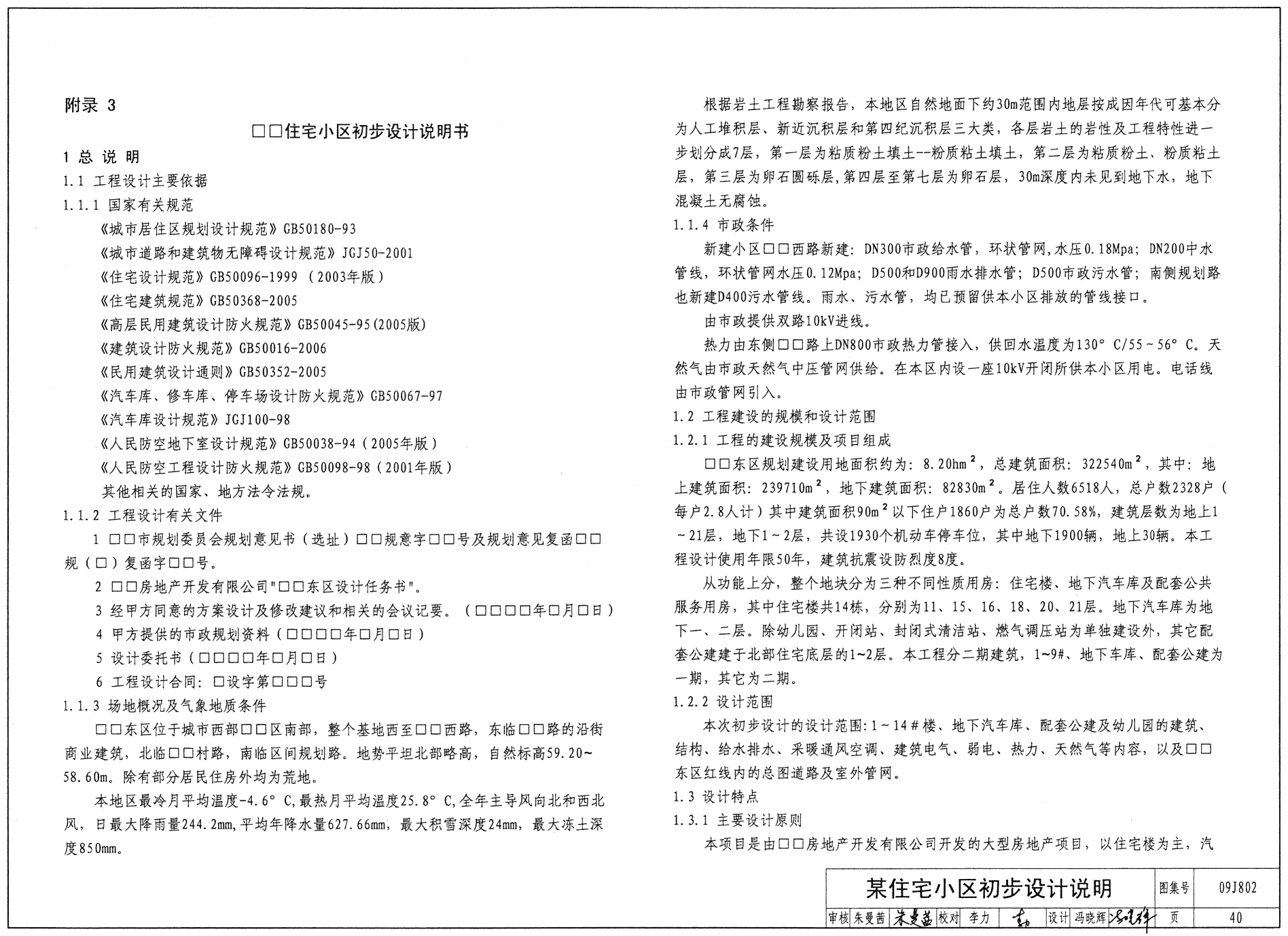

某住宅小区初步设计说明 | 40 |
某住宅区总平面图 | 47 |
某住宅楼地下一层平面图 | 48 |
某住宅楼底层平面图 | 49 |

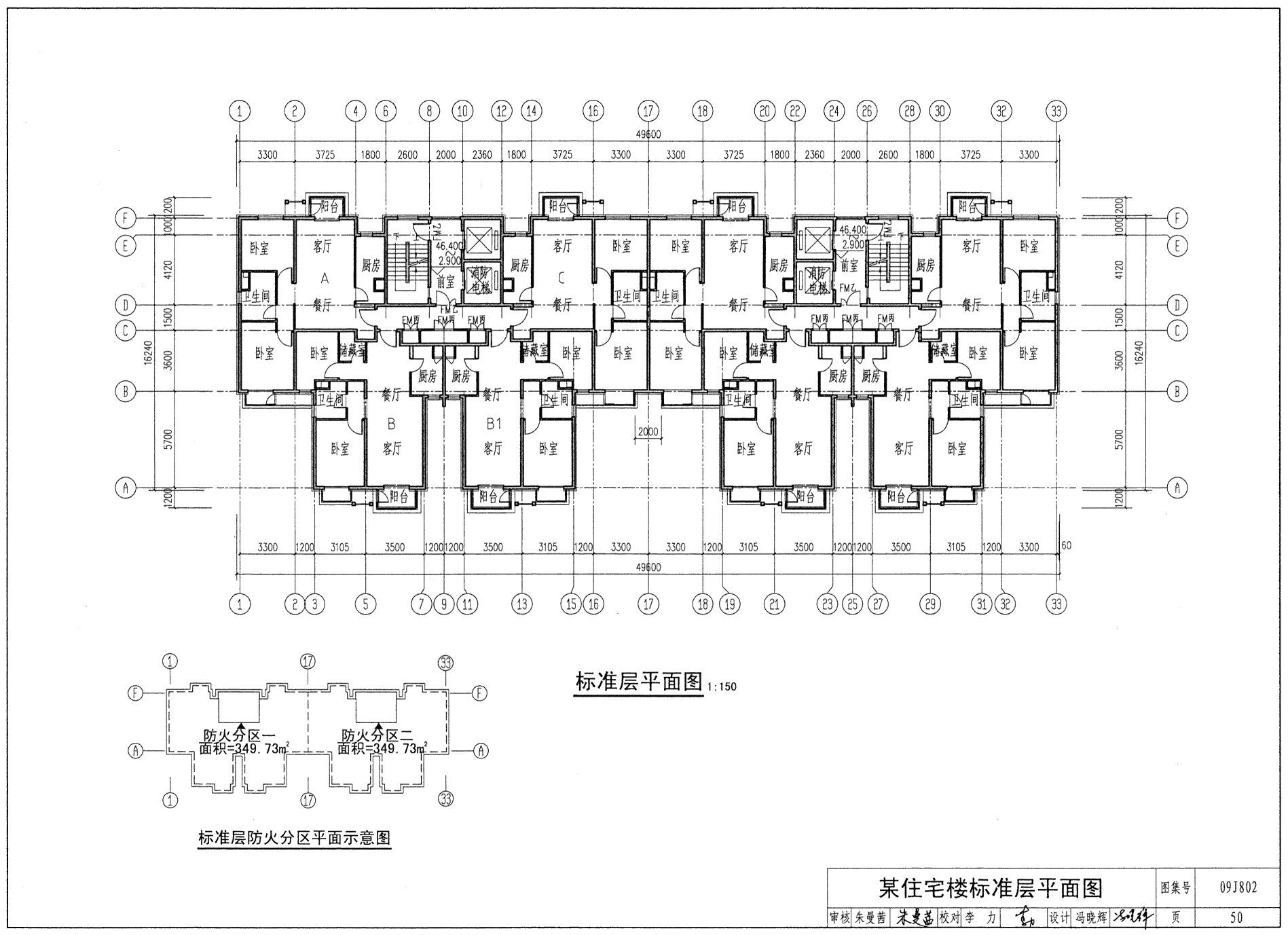

某住宅楼标准层平面图 | 50 |
某住宅楼屋面平面图 | 51 |
某住宅楼单元放大平面图 | 52 |
某住宅楼(1)~(33)立面图 | 53 |
某住宅楼1-1剖面图 | 54 |
