09CG11 09CJ18：钢框轻型屋面板（参考图集）
- 图集编号
- 09CG11 09CJ18
- 图集名称
- 钢框轻型屋面板（参考图集）
- 定价
- 16.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 北京中天方舟建材技术发展有限公司
内容简介
适用于室内正常环境（环境类别一），无侵蚀性介质和年平均相对湿度不大于75％的一般工业与民用建筑。
图集编制了钢框轻型屋面板标准板选用表以及相关结构、建筑构造。
钢框轻型屋面板由型钢边框、钢筋骨架、轻混凝土保温芯材、陶粒混凝土上下面层复合而成。具有轻质、承重、保温、隔热等特点。
图集供建筑工程设计选用、施工安装使用。
目录
| 目录 | 1 |
|---|---|
| 说明 | 2 |
| 结构部分 | |
| 钢框轻型屋面板标准板选用表 | 6 |

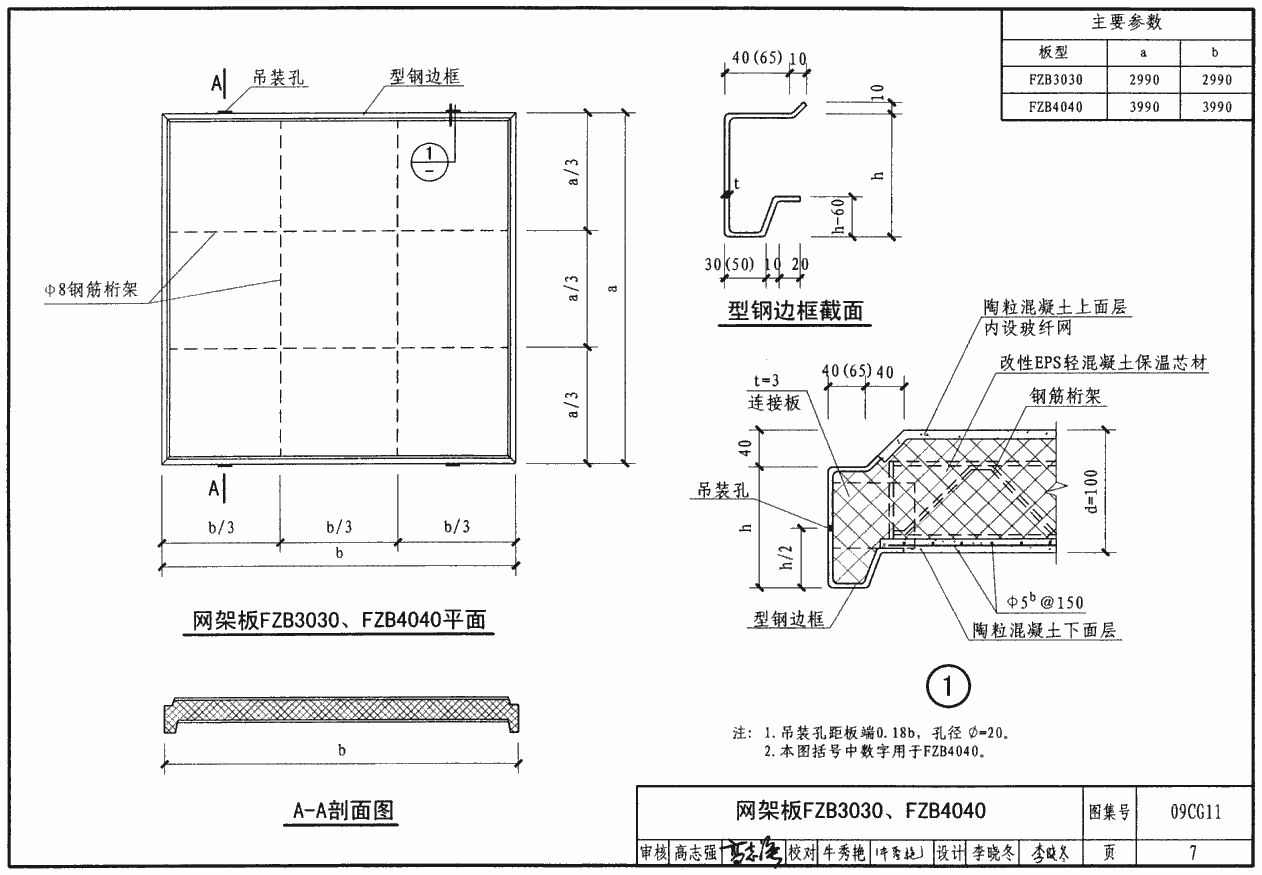

| 网架板FZB3030、FZB4040 | 7 |
| 大型屋面板FZB1560、FZB3060 | 8 |
| 大型屋面板FZB1580、FZB1590 | 9 |
| 大型屋面板FZB3080、FZB3090 | 10 |
| 钢框轻型屋面板安装节点构造 | 11 |
| 钢框轻型屋面板抗震节点构造 | 12 |
| 建筑部分 | |
| 女儿墙节点构造 | 13 |
| 挑檐、内天沟节点构造 | 16 |
| 屋面变形缝、板缝节点构造 | 17 |
| 天窗端壁板节点构造 | 18 |
| 上悬钢天窗侧板节点构造 | 19 |
| 中悬钢天窗侧板节点构造 | 20 |
| 电动采光排烟侧开型天窗侧板节点构造 | 21 |
| 屋面风机口节点构造 | 22 |
| 屋面通风管、承重支座、拉索座节点构造 | 23 |
样张
网友推荐
-
网友【zenghuarong】点评：适用于室内正常环境（环境类别一），无侵蚀性介质和年平均相对湿度不大于75％的一般工业与民用建筑。 图集编制了钢框轻型屋面板标准板选用表以及相关结构、建筑构造。 钢框轻型屋面板由型钢边框、钢筋骨架、轻混凝土保温芯材、陶粒混凝土上下面层复合而成。具有轻质、承重、保温、隔热等特点。 图集供建筑工程设计选用、施工安装使用。
-
网友【kedawgk】点评：《09CG11 09CJ18：钢框轻型屋面板》主要适用于室内正常环境（环境类别一），无侵蚀性介质和年平均相对湿度不大于75％的一般工业与民用建筑。 图集编制了钢框轻型屋面板标准板选用表以及相关结构、建筑构造。钢框轻型屋面板由型钢边框、钢筋骨架、轻混凝土保温芯材、陶粒混凝土上下面层复合而成。具有轻质、承重、保温、隔热等特点。可供建筑工程设计选用、施工安装使用。 推荐大家购买，以后可作为重要的参考资料，是设计人员的得力助手！
