08G118:单层工业厂房设计选用(上、下册)
- 图集编号
- 08G118
- 图集名称
- 单层工业厂房设计选用(上、下册)
- 定价
- 248.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
内容简介
08G118《单层工业厂房设计选用》(上、下册)国家建筑标准设计图集为国家标准设计结构构件图集(包括屋面板、屋面梁、屋架、吊车梁、柱、柱间支撑、连系梁、基础梁)的设计选用部分的汇集和缩编。本图集适用于非地震区及地震区的单层厂房。
本图集汇集并缩编41项与该类厂房配套使用的国家标准设计结构构件图集(包括屋面板、屋面梁、屋架、吊车梁、柱、柱间支撑、连系梁、基础梁)的设计选用部分,并对原图集由于印刷或其他原因引起的错误在本图集中予以改正(以波浪线标识),供结构设计人员在进行设计时使用。而施工单位根据设计选用要求按未经缩编的原图集进行施工。
本图集将原图集A2、A3幅面统一缩小为A4幅面,大量减少了结构设计人员查阅原图集的工作量,同时缩编图便于携带和存放。为便于结构设计人员进行钢筋混凝土柱单层厂房的设计,本图集还在缩编的各项图集目录页内附有选用该图集的注意事项,以指导设计人员对图集的正确选用。
目录
上册 | |
---|---|
目录 | 1 |
编制说明 | 3 |
屋面系统 | |
(重屋面) | |

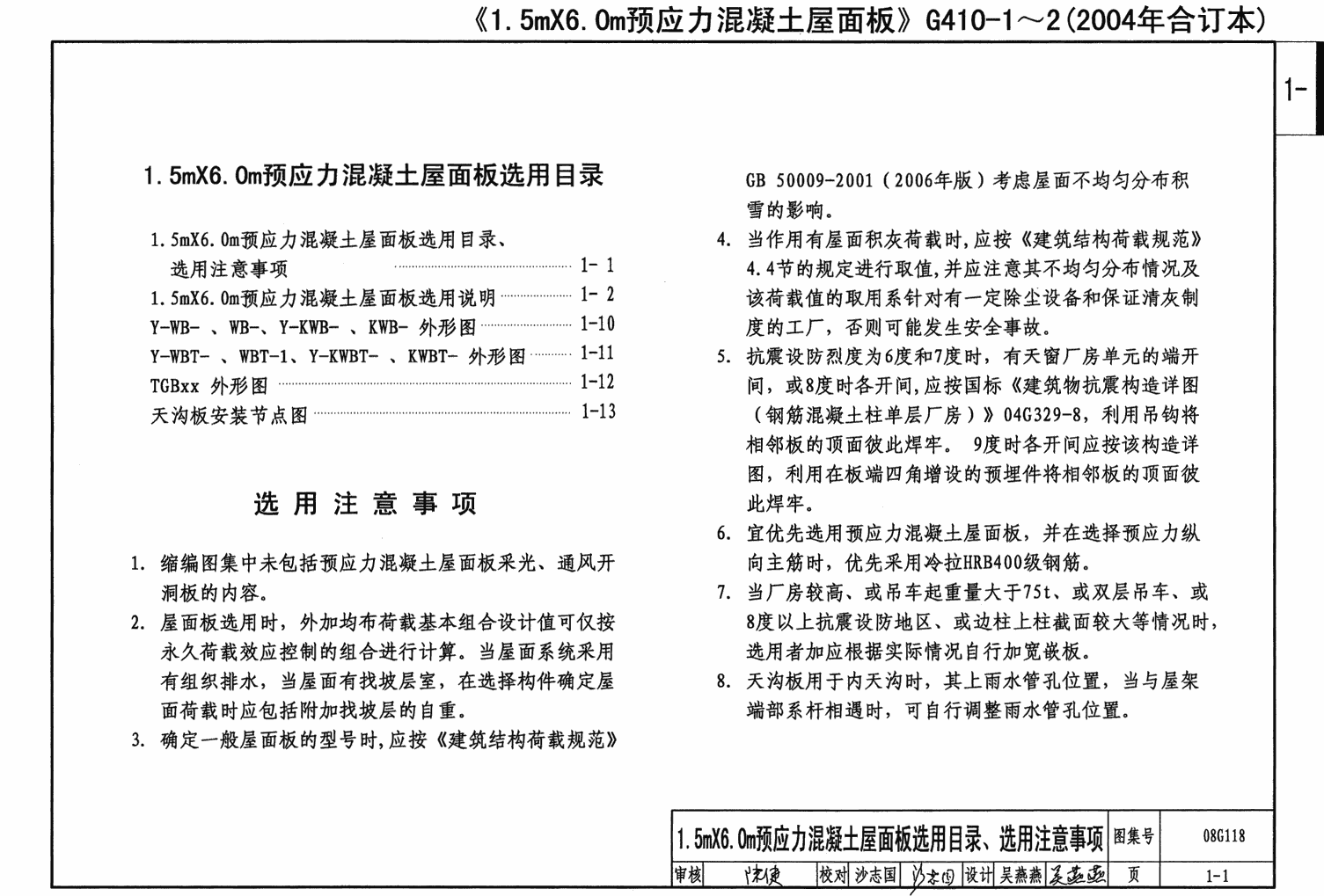

1 《1.5m×6.0m预应力混凝土屋面板》G410-1~2(2004年合订本) | 13 |
2 《钢天窗架》05G512 | 27 |
3 《钢筋混凝土屋面梁》G353-1~6(2004年合订本) | 45 |
4 《预应力混凝土工字形屋面梁》G414-1~5(2005年合订本) | 71 |
5 《钢筋混凝土折线形屋架》04G314 | 105 |
6 《预应力混凝土折线形屋架》04G415-1(预应力钢筋为钢绞线 跨度18m~30m) | 131 |

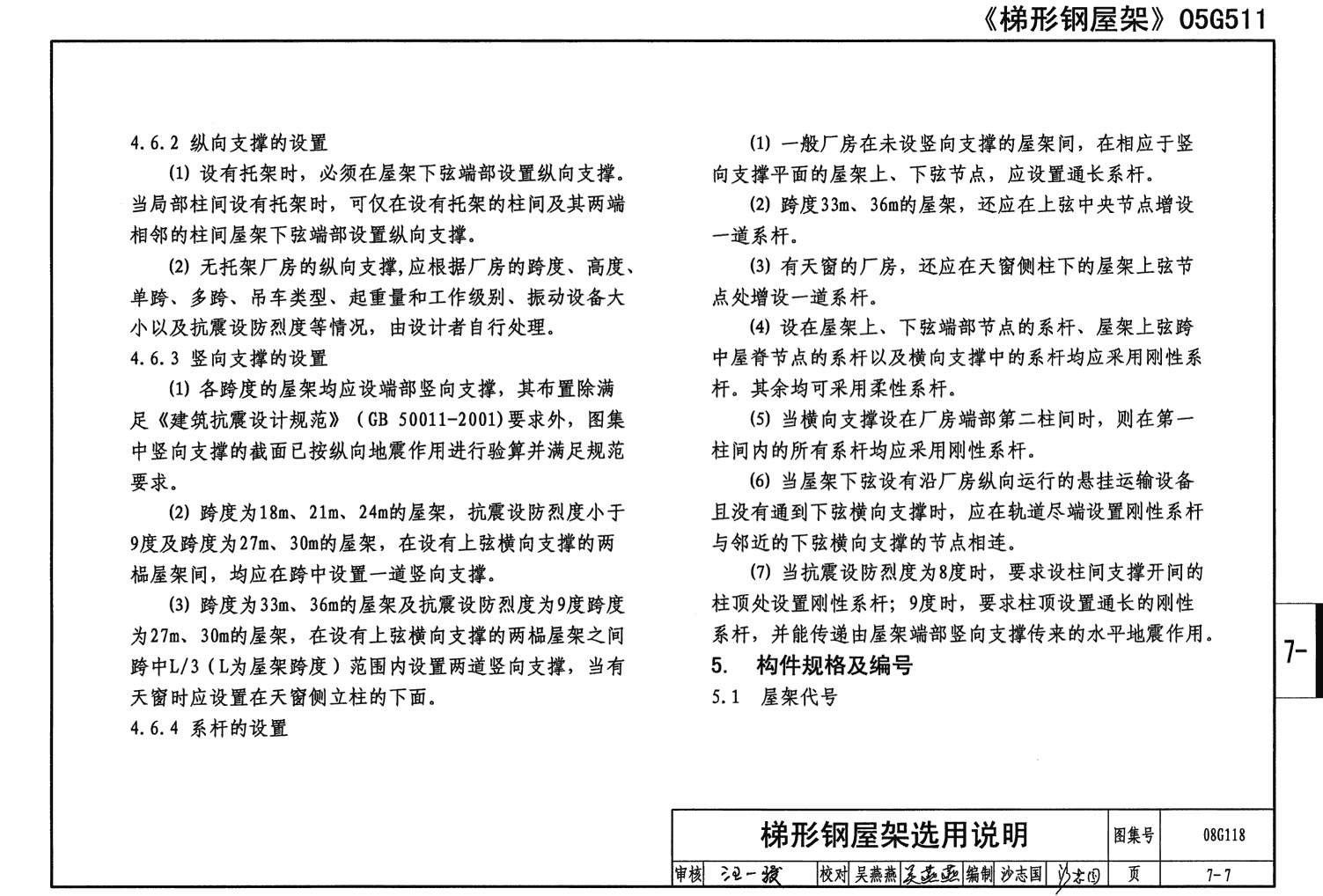

7 《梯形钢屋架》05G511 | 177 |
8 《钢托架》05G513 | 231 |
(轻屋面) | |
9 《钢檩条 钢墙梁》SG521-1~4(2005年合订本) | 245 |
10 《轻型屋面钢天窗架》05G516 | 319 |

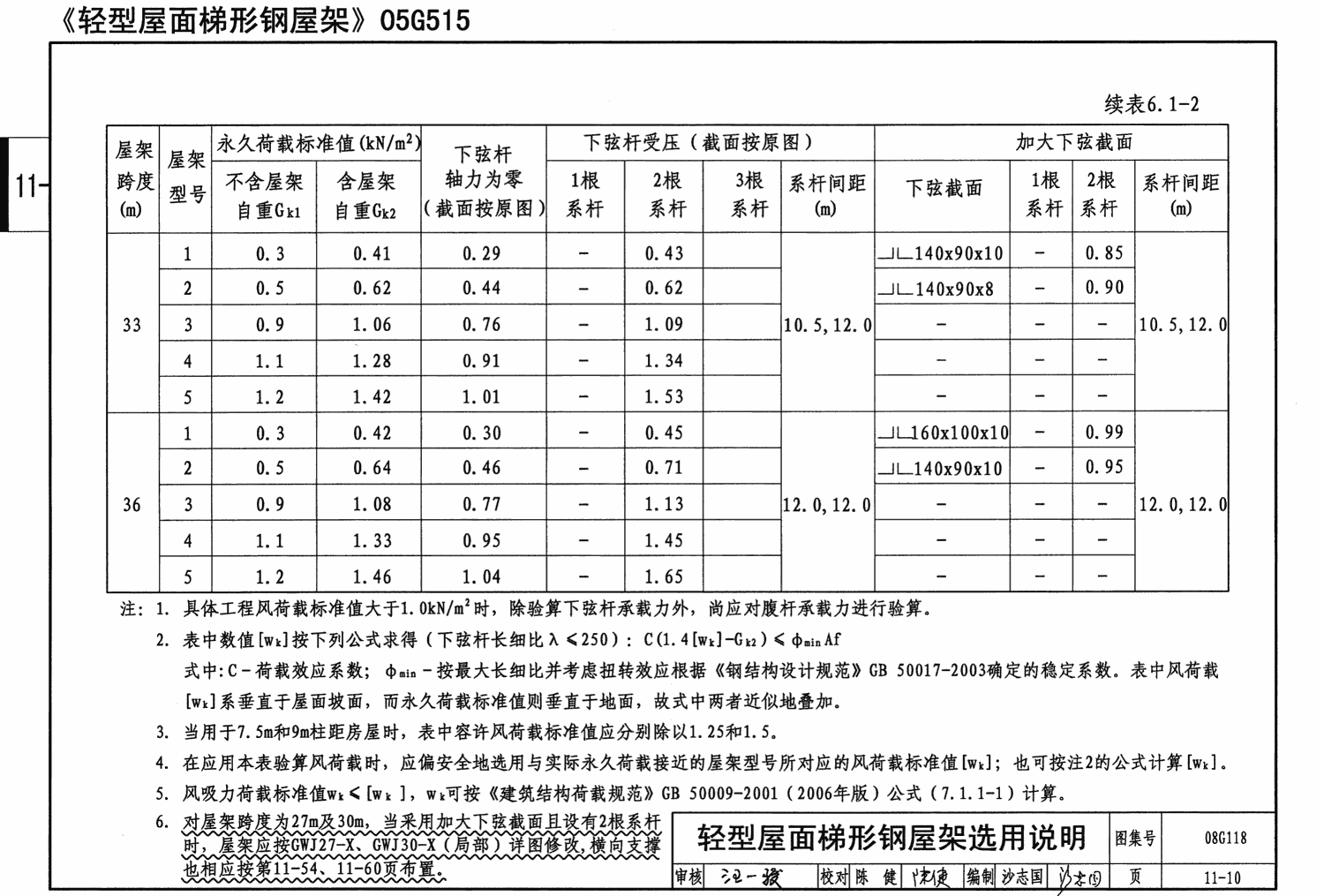

11 《轻型屋面梯形钢屋架》05G515 | 341 |
相关技术资料 | |
天基钢骨架轻型板材相关资料 | 424 |
新世纪预制构件相关资料 | 425 |
下册 | |
目录 | 429 |
屋面系统 | |
(轻屋面) | |
12 《轻型屋面梯形钢屋架(圆钢管、方钢管)》06SG515-1 | 431 |

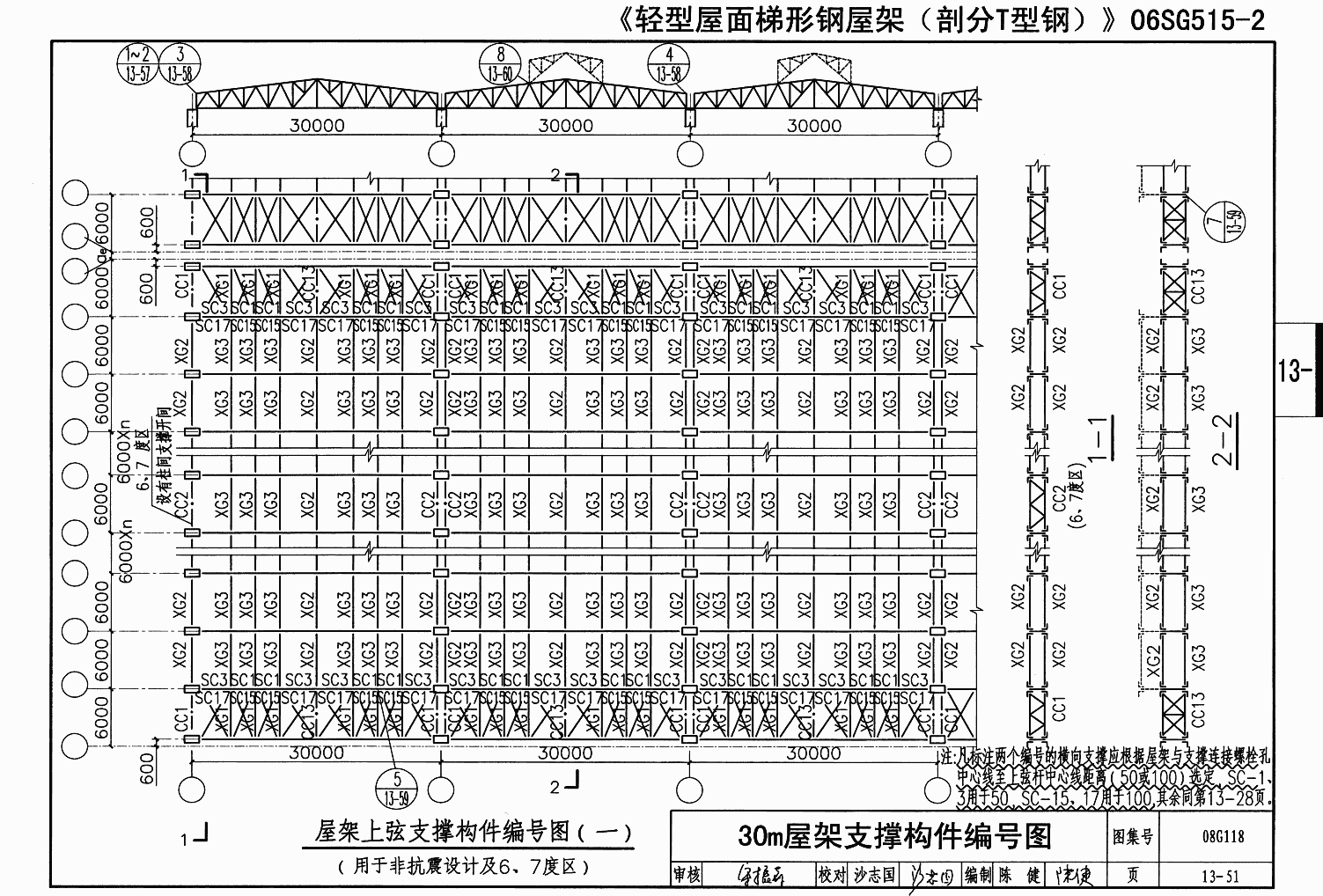

13 《轻型屋面梯形钢屋架(剖分T型钢)》06SG515-2 | 487 |
14 《轻型屋面三角形钢屋架》05G517 | 555 |
15 《轻型屋面三角形钢屋架(圆钢管、方钢管)》06SG517-1 | 595 |
16 《轻型屋面三角形钢屋架(剖分T型钢)》06SG517-2 | 629 |
吊车梁系统 | |
17 《钢筋混凝土吊车梁》G323-1~2(2004年合订本) | 657 |
18 《6m后张法预应力混凝土吊车梁》04G426 | 673 |
19 《吊车轨道联结及车挡(适用于混凝土结构)》04G325 | 681 |
20 《钢吊车梁》SG520-1~2(2003年合订本) | 697 |
21 《吊车轨道联结及车挡(适用于钢吊车梁)》05G525 | 735 |
22 《吊车梁走道板》04G337 | 745 |
柱系统 | |
23 《单层工业厂房钢筋混凝土柱》05G335 | 755 |
24 《柱间支撑》05G336 | 789 |
其他构件 | |
25 《钢筋混凝土基础梁》04G320 | 825 |
26 《钢筋混凝土连系梁》04G321 | 839 |
附录 | |
起重机技术规格 | 853 |
相关技术资料 | |
天基钢骨架轻型板材相关资料 | 863 |
轨道固定件相关资料 | 864 |
