08SG311-2:混凝土结构加固构造(地基基础及结构整体加固改造)
- 图集编号
- 08SG311-2
- 图集名称
- 混凝土结构加固构造(地基基础及结构整体加固改造)
- 定价
- 37.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑科学研究院结构所
内容简介
本图集适用于非抗震设计及抗震设防烈度为6~8度地区混凝土结构的加固、修复和改造,包括裂损结构可靠性不足的补强加固、完好结构功能改变加固。主要内容包括地基基础和结构整体加固、建筑结构体系加固、构件延展等内容。图集以典型工程形式,针对既有或新建的建筑、地震后经鉴定通过加固可继续使用的建筑,根据不同的加固对象,特别是地基基础部分,按不同适用条件给出了多种加固技术及典型工程的构造做法、节点详图。图集的编制对规范和方便加固工程设计、施工起到积极的促进作用。
目录
目录 | 1 |
---|---|
总说明 | 3 |
1 地基基础加固 | |
基础加固 | |
基础加固说明 | 1-1 |

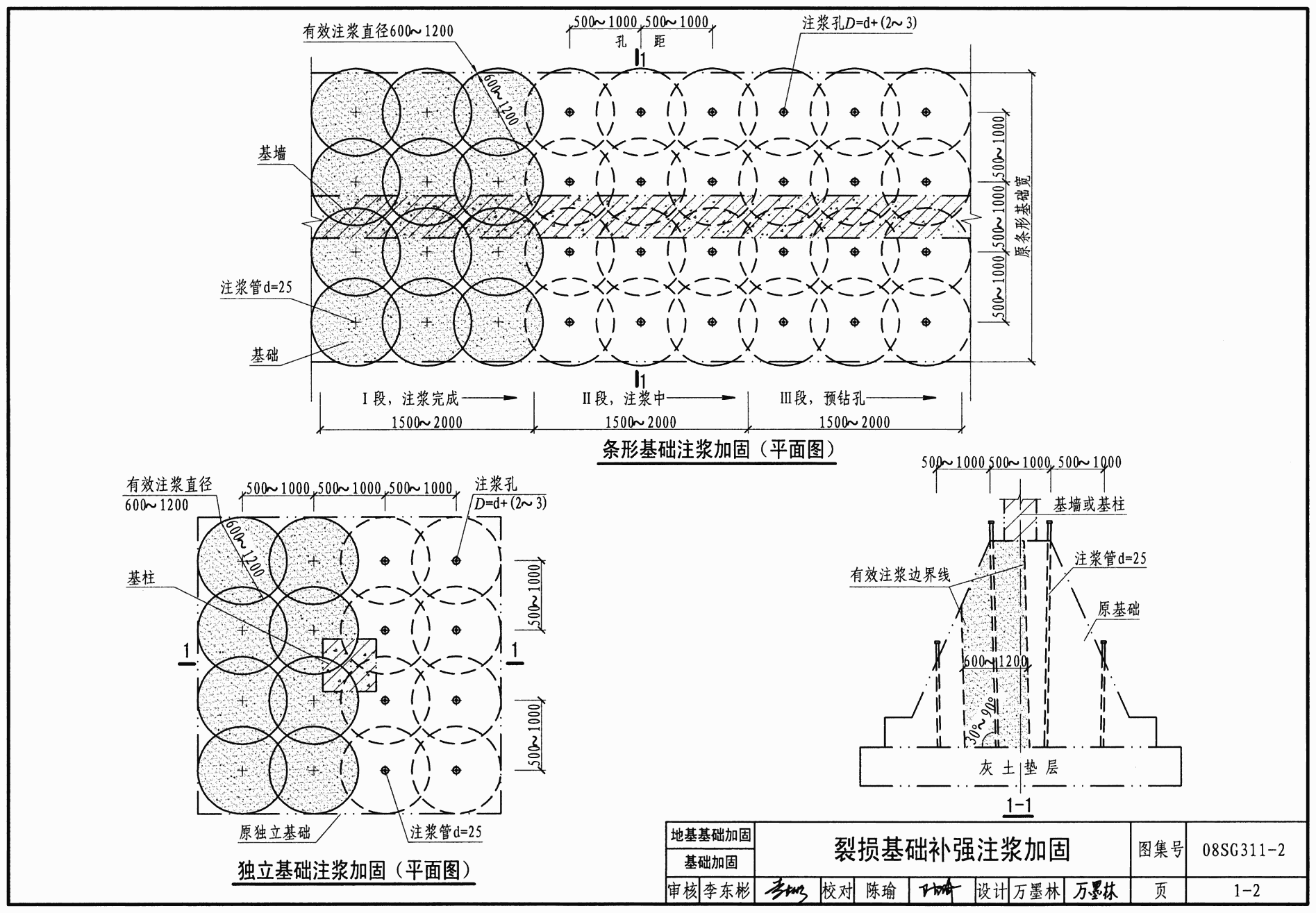

裂损基础补强注浆加固 | 1-2 |
条形基础肋梁加固 | 1-3 |
柱基肋梁加固 | 1-4 |
条形基础加腋加固 | 1-5 |
预制柱基础杯口加固 | 1-6 |
地基加固 | |
加大基础底面积法 | |
加大基础底面积法说明 | 1-7 |
钢筋混凝土套加宽钢筋混凝土条形基础 | 1-8 |
钢筋混凝土套卸荷加宽独立柱基 | 1-9 |
独立基础改条形基础说明 | 1-10 |
独立基础改条形基础(肋梁式 铰接) | 1-11 |
独立基础改条形基础(肋梁式 刚接) | 1-12 |
独立基础改条形基础剖面详图 | 1-13 |
条形基础改十字正交条形基础 | 1-14 |
条形基础改筏形基础(肋梁式 铰接) | 1-15 |
条形基础改筏形基础剖面详图 | 1-16 |
锚杆静压桩法 | |
锚杆静压桩加固说明 | 1-17 |
锚杆静压桩工作原理及机架组装图 | 1-21 |
机架节点及部件详图 | 1-22 |
预制桩段及锚杆构造详图 | 1-23 |
锚杆、压桩孔、桩与原结构的相对位置 | 1-24 |
柱下条形基础加固布桩图 | 1-25 |
柱下条形基础加固节点详图 | 1-26 |
箱基、筏基加固 | 1-27 |
大型独立柱基加固 | 1-28 |
止倾加固 | 1-29 |
挑梁法、抬梁法加固 | 1-30 |
牛腿法加固 | 1-31 |
树根桩法 | |
树根桩法加固说明 | 1-32 |
大型独立柱基加固 | 1-34 |
大型烟囱基础加固 | 1-35 |
石灰桩法 | |
石灰桩法加固说明 | 1-36 |

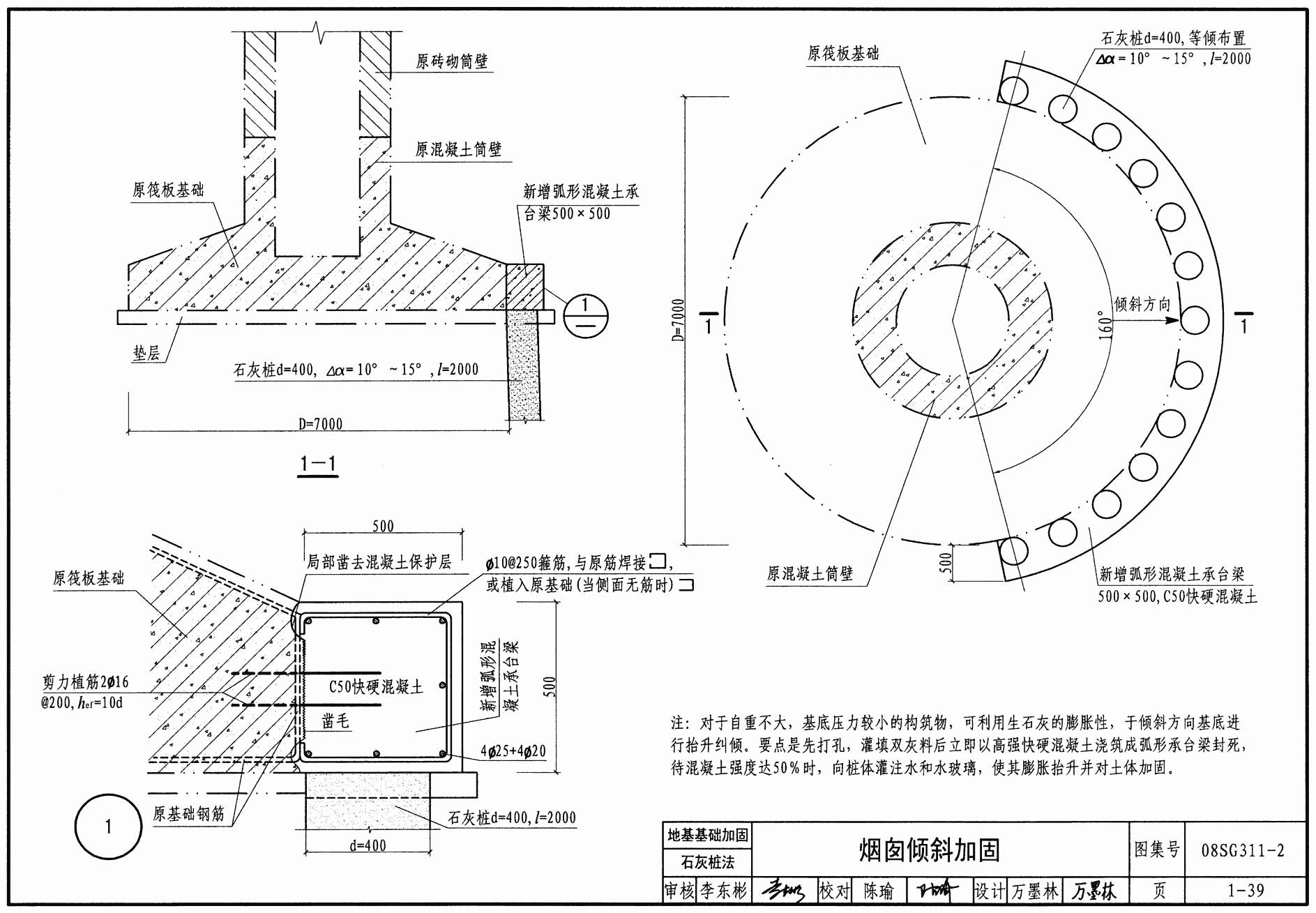

烟囱倾斜加固 | 1-39 |
高压喷射注浆法 | |
高压喷射注浆法加固说明 | 1-40 |
墙下条形基础加固 | 1-47 |
独立柱基加固 | 1-48 |
注浆加固法 | |
注浆加固法说明 | 1-49 |
墙下条形基础加固 | 1-52 |
独立柱基加固 | 1-53 |
2 建筑结构体系加固 | |
建筑结构体系加固说明 | 2-1 |
框架结构增设剪力墙结构 | |
框架结构增设剪力墙加固平面布置 | 2-2 |
新增剪力墙与原框架柱另植筋连接 | 2-3 |
新增剪力墙与原框架柱焊接连接 | 2-4 |
新增剪力墙与原框架梁连接及新旧基础连接 | 2-5 |
排架结构增设侧向支撑 | |
单层工业厂房无吊车情况 | 2-6 |
单层工业厂房有吊车情况 | 2-7 |
支撑与柱的连接 | 2-8 |
新增水平压梁及与原基础的关系(双片支撑时) | 2-10 |
新增水平压梁配筋图(双片支撑时) | 2-11 |
新增水平压梁配筋图(单片支撑时) | 2-12 |
支撑参数 | 2-13 |
锚板及螺栓规格选用表 | 2-14 |
3 构件延展与接长 | |
构件延展与接长说明 | 3-1 |
柱子接长 | |
箍扳连接 | 3-2 |
焊接连接、植筋锚固 | 3-3 |
剪力墙向上延伸 | |
接墙配筋及连接构造 | 3-4 |
梁向外延伸 | |

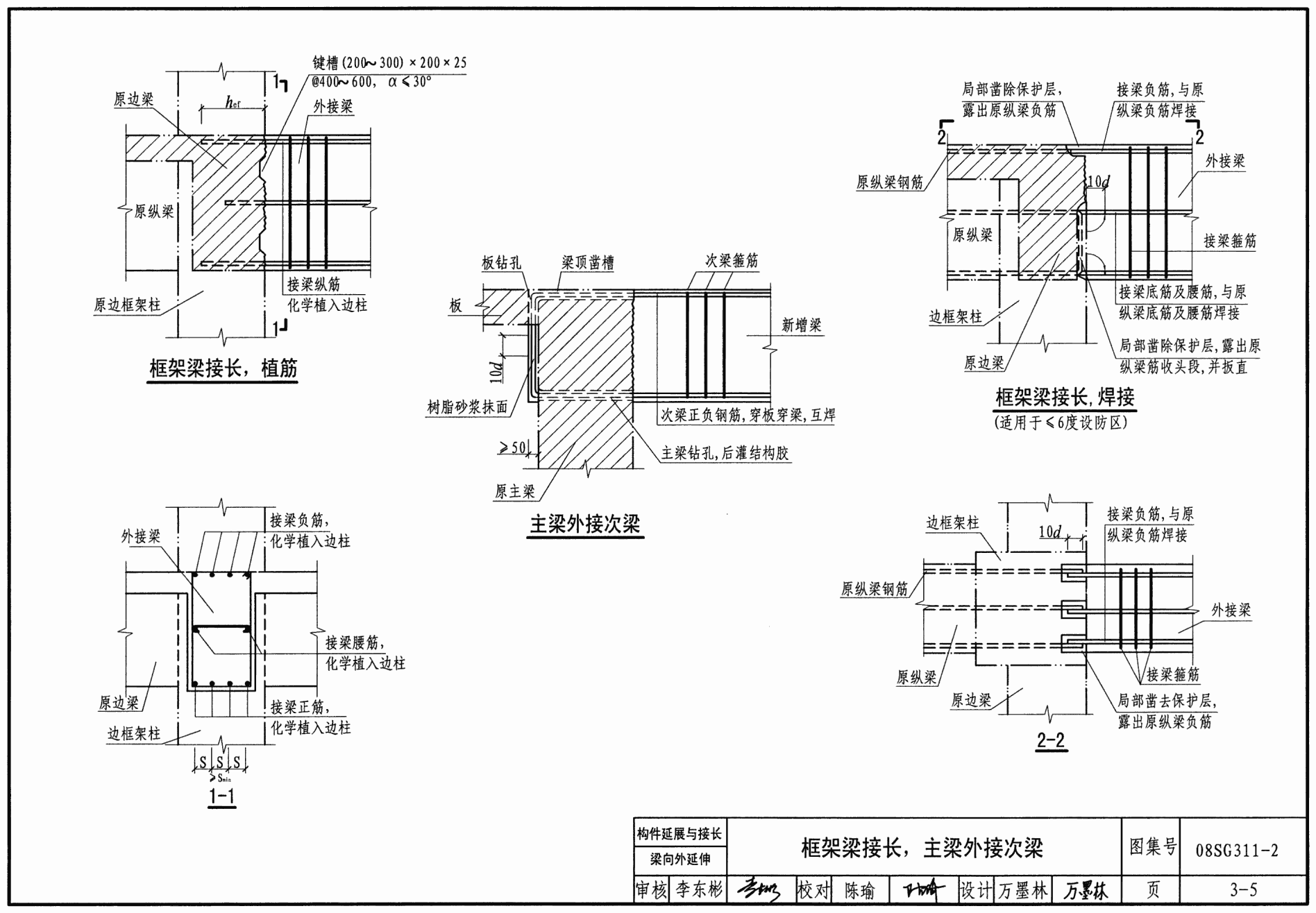

框架梁接长,主梁外接次梁 | 3-5 |
板展宽 | |
板展宽 | 3-6 |
网友推荐
-
网友【wuyuzhi110】点评:该图集有一好处,现在加固设计费用较高,而且加固的内容除个别外一般都是画着给甲方图个安心的,有了这本图集一般性的加固工程委托施工方就可以看这本图集来实施。
-
网友【ggggpess】点评:比较全面
-
网友【snyygy_0314】点评:今天刚收到,很喜欢,对我很有帮助,谢谢
-
网友【snyygy_0314】点评:混凝土结构加固构造(地基基础及结构整体加固改造),包括地基基础和结构整体加固、建筑结构体系加固、构件延展等内容,是一本非常不错的资料,大力支持正版图集打击盗版图集,不知道上次兑换的图集什么时候寄到啊,都过去了近一个月了,在家等着心急啊,下个工地要用到啊,这个工地马上要结束了,希望能够早点参阅。
-
网友【snyygy_0314】点评:地基基础及结构整体加固改造,适用于工民建,多层与高层建筑,结构可靠性不足的不强加固和完好结构功能改造加固。祝网站全体工作人员国庆既快乐,你们辛苦了。
-
网友【hitzjq2010】点评:该图集编排十分有条理,索引表简明清楚,使查找更加方便。图集是依据国家现行相关标准、规范、规程,确定的编制的基本规定、计算原则和材料及施工要求;所选用的加固方法和相关配套技术已广泛应用在实际工程中,不仅技术成熟、安全适用,并且符合经济合理的原则。因此,这本图集非常具有指导和参考价值。
-
网友【snyygy_0314】点评:混凝土结构加固构造(地基基础及结构整体加固改造),,对已出版的06SG311-1《混凝土结构加固构造(总则及构件加固)》的补充,图集以典型工程形式,针对既有或新建的建筑、地震后经鉴定通过加固可继续使用的建筑,根据不同的加固对象,特别是地基基础部分,按不同适用条件给出了多种加固技术,及其典型工程的构造做法、节点详图。
-
网友【snyygy_0314】点评:混凝土结构加固构造(地基基础及结构整体加固改造),对规范和方便加固工程设计、施工起到积极的促进作用,特别是地基基础部分.
-
网友【shanzhifeng】点评:该图集编排十分有条理,索引表简明清楚,使查找更加方便。图集是依据国家现行相关标准、规范、规程,确定的编制的基本规定、计算原则和材料及施工要求;所选用的加固方法和相关配套技术已广泛应用在实际工程中,不仅技术成熟、安全适用,并且符合经济合理的原则。因此,这本图集非常具有指导和参考价值。
-
网友【kedawgk】点评:本图集是对已出版的06SG311-1《混凝土结构加固构造(总则及构件加固)》的补充,图集以典型工程形式,针对既有或新建的建筑、地震后经鉴定通过加固可继续使用的建筑,根据不同的加固对象,特别是地基基础部分,按不同适用条件给出了多种加固技术,及其典型工程的构造做法、节点详图。本图集的编制将对规范和方便加固工程设计、施工起到积极的促进作用。 该图集编排十分有条理,索引表简明清楚,使查找更加方便。图集是依据国家现行相关标准、规范、规程,确定的编制的基本规定、计算原则和材料及施工要求;所选用的加固方法和相关配套技术已广泛应用在实际工程中,不仅技术成熟、安全适用,并且符合经济合理的原则。因此,这本图集非常具有指导和参考价值。强烈推荐!
-
网友【王瑞军】点评:本图集是对已出版的06SG311-1《混凝土结构加固构造(总则及构件加固)》的补充,图集以典型工程形式,针对既有或新建的建筑、地震后经鉴定通过加固可继续使用的建筑,根据不同的加固对象,特别是地基基础部分,按不同适用条件给出了多种加固技术,及其典型工程的构造做法、节点详图。本图集的编制将对规范和方便加固工程设计、施工起到积极的促进作用。 该图集编排十分有条理,索引表简明清楚,使查找更加方便。图集是依据国家现行相关标准、规范、规程,确定的编制的基本规定、计算原则和材料及施工要求;所选用的加固方法和相关配套技术已广泛应用在实际工程中,不仅技术成熟、安全适用,并且符合经济合理的原则。因此,这本图集非常具有指导和参考价值。强烈推荐!
