08J907：洁净厂房建筑构造
- 图集编号
- 08J907
- 图集名称
- 洁净厂房建筑构造
- 定价
- 30.00 元
- 开本
- 16 开
- 主编单位
- 中国电子工程设计院
内容简介
08J907《洁净厂房建筑构造》国家建筑标准设计图集适用于新建、改建和扩建的电子、精密机械加工、医药食品等工业洁净厂房的设计及施工。本图集不适用于生物安全实验室、洁净手术室和非最终灭菌无菌药品生产用洁净室等的设计及施工。
图集内容包括各种净化级别的洁净室的室内建筑装修做法（包括楼地面、墙面、吊顶、变形缝等）、门窗的安装节点构造、穿洁净室管道隐蔽密闭节点构造等，供设计人员直接选用。
目录
| 目录 | 1 |
|---|---|
| 说明 | 2 |
| 装修做法 | |
| 装修选用表 | 5 |
| 涂层楼地面 | 6 |

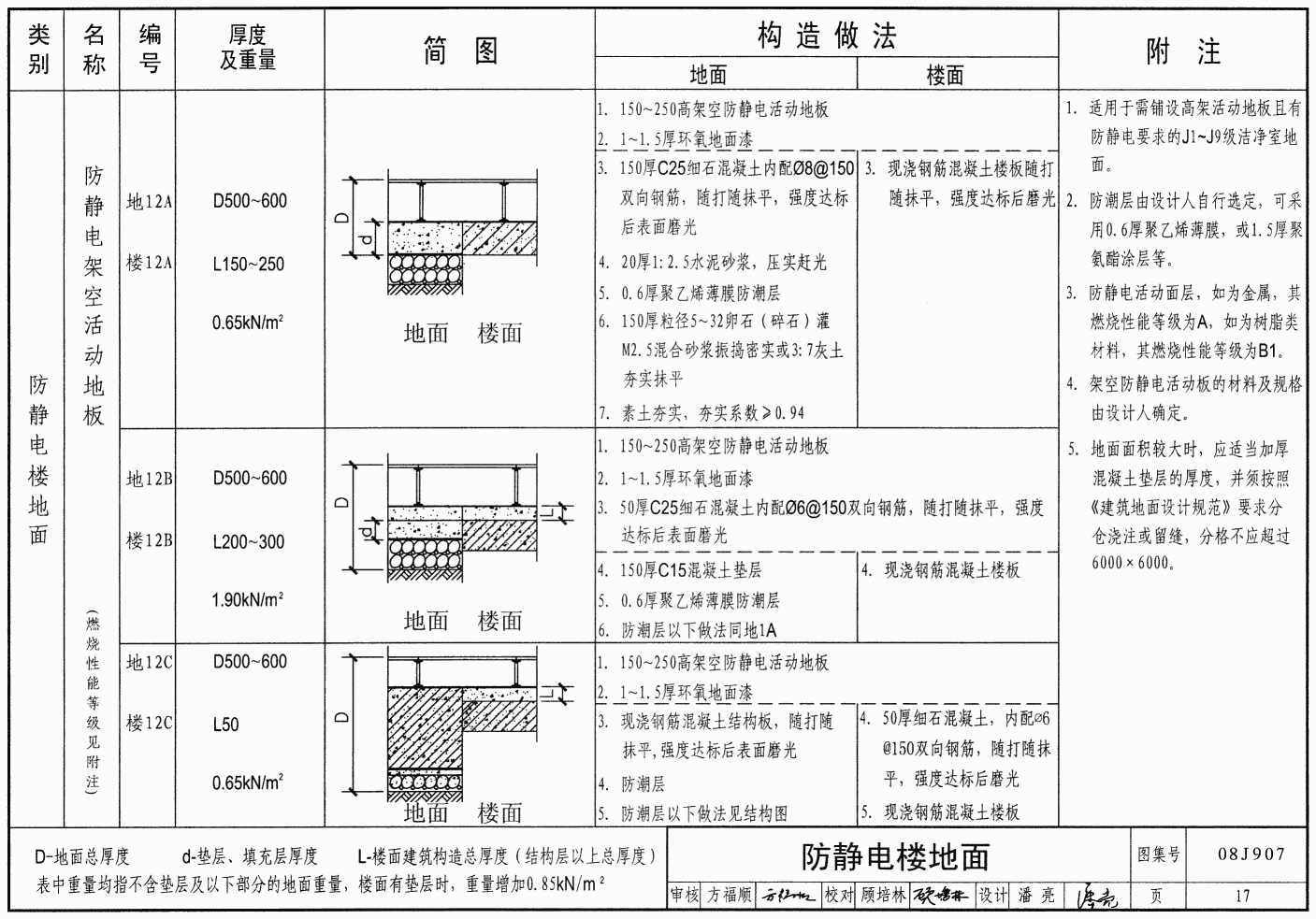

| 防静电楼地面 | 11 |
| 耐磨楼地面 | 19 |
| 现制水磨石楼地面 | 21 |
| 耐腐蚀楼地面 | 22 |
| 内墙面 | 25 |
| 踢脚 | 28 |
| 大型板材吊顶 | 31 |
| 构造节点 | |
| 构造节点索引图 | 32 |
| 金属壁板构造节点 | 33 |
| 踢脚详图 | 34 |
| T型明架铝合金型材连接吊顶 | 36 |
| 暗架铝合金型材连接吊顶 | 37 |

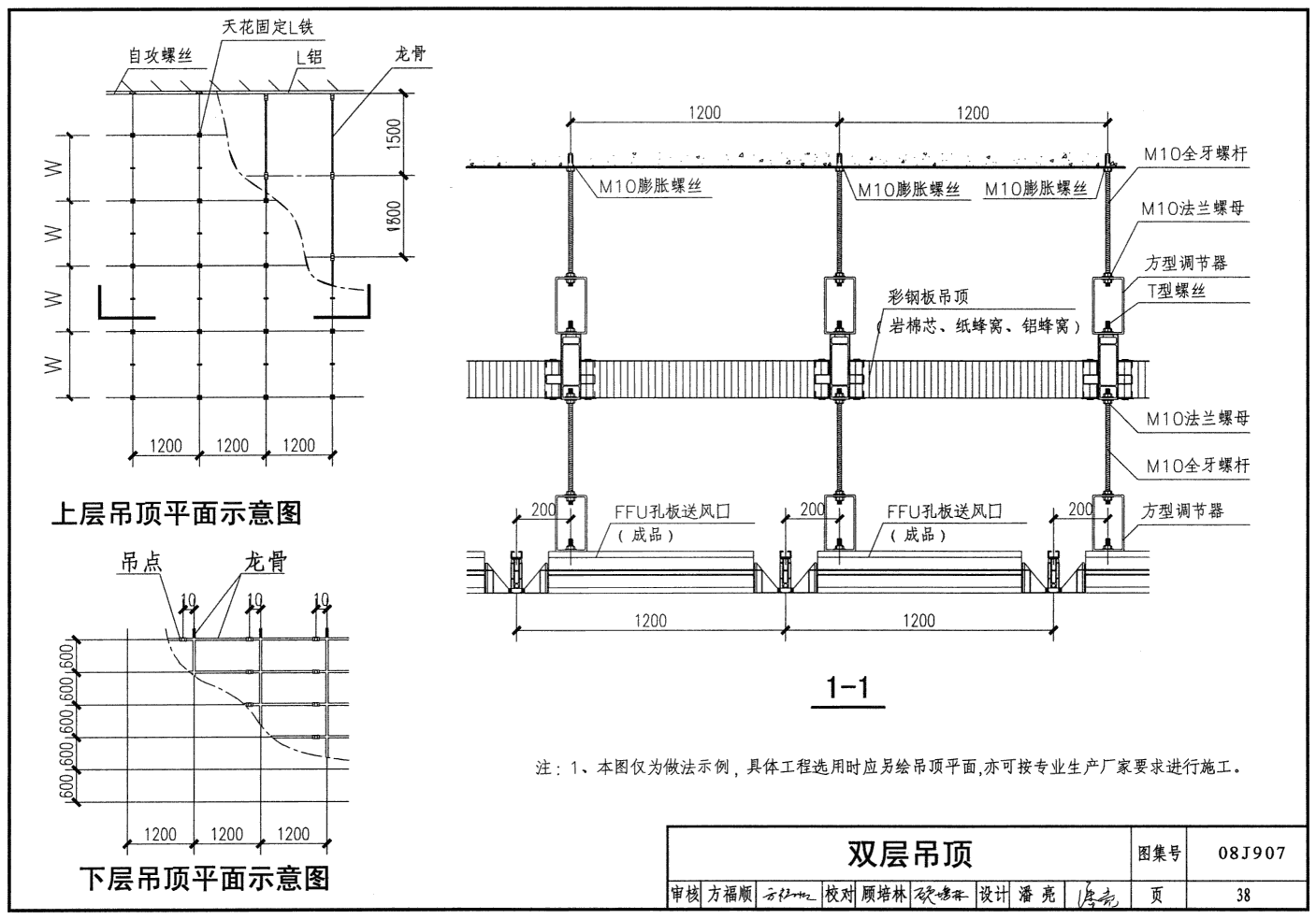

| 双层吊顶 | 38 |
| 楼地面变形缝 | 39 |
| 金属壁板、吊顶板变形缝、高效过滤器送风口 | 40 |
| 地面回风口 | 41 |

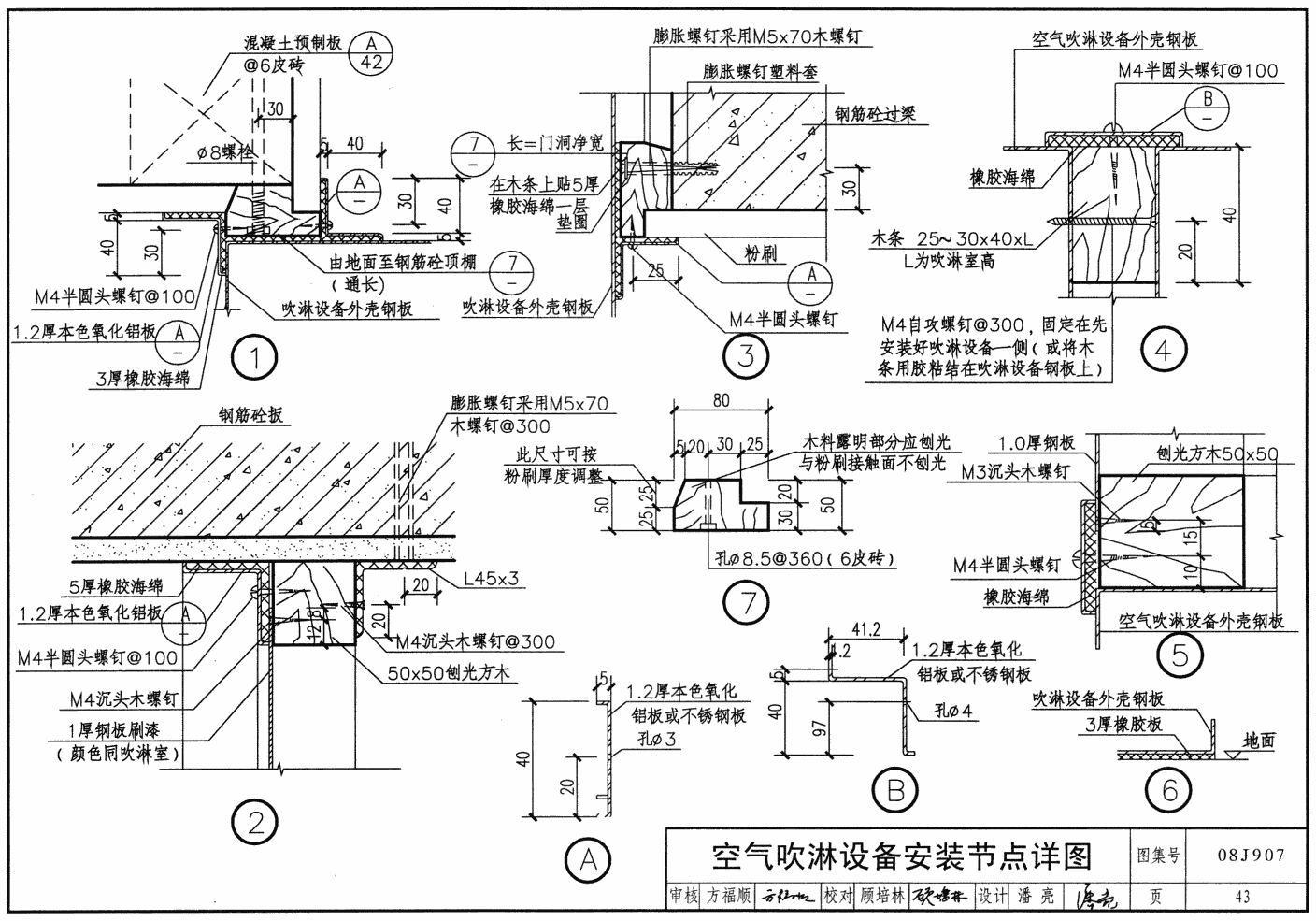

| 空气吹淋设备安装节点详图 | 42 |
| 室内密闭门节点详图 | 44 |
| 参观窗节点详图 | 50 |
| 洁净室穿管道节点索引图 | 53 |
| 管道穿轻质隔墙节点详图 | 54 |
| 管道穿砖墙节点详图 | 55 |
| 管道穿钢筋混凝土板节点详图 | 56 |
| 铝套管详图及墙体预埋备用套管管口密闭构造图 | 57 |
| 钢套管、螺母、垫圈详图 | 58 |
| 钢套管、垫圈选用表 | 59 |
| 管道密闭配件详图 | 60 |
| 管道密闭配件盖板及法兰盘选用表 | 61 |
| 多管穿钢筋混凝土底板密闭构造图 | 62 |
| 风管穿墙、楼板预埋件详图 | 64 |
| 风管穿变形缝预埋件详图 | 65 |
样张
网友推荐
-
网友【kwok】点评：包括各种净化级别的洁净室的室内建筑装修做法（包括楼地面、墙面、吊顶、变形缝等）、门窗的安装节点构造、穿洁净室管道隐蔽密闭节点构造等，供设计人员直接选用
-
网友【lovey】点评：图集适用于新建、改建和扩建的电子、精密机械加工、医药食品等工业洁净厂房的设计及施工。本图集不适用于生物安全实验室、洁净手术室和非最终灭菌无菌药品生产用洁净室等的设计及施工。 图集内容包括各种净化级别的洁净室的室内建筑装修做法（包括楼地面、墙面、吊顶、变形缝等）、门窗的安装节点构造、穿洁净室管道隐蔽密闭节点构造等，供设计人员直接选用。
