04J631：门、窗、幕墙窗用五金附件
- 图集编号
- 04J631
- 图集名称
- 门、窗、幕墙窗用五金附件
- 定价
- 68.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 中国建筑金属结构协会建筑门窗配套件委员会
内容简介
本图集适用于新建、改建、扩建工程的门、窗、幕墙窗的相关部位。包括适合木门窗、铝合金门窗、塑料门窗等建筑门窗使用的门锁、执手、合页、滑撑、撑挡、传动锁闭器、逃生推杠锁、闭门器、地弹簧滑轮、碰锁、锁钩等；玻璃门使用的门夹、玻璃隔断使用的合页、拉手等；适合各类门窗使用的窗式通风器等的选用、安装、技术性能指标等。考虑到地域情况，针对我国建筑用五金件的实际使用状况，推荐了高、中、低三档参考产品；针对防火、逃生等特殊要求的五金选用问题，加入了相应参考指标，方便建筑设计选用。
目录
| 目录 | 1 |
|---|---|
| 说明(一)～(十) | 3 |
| 门、窗、幕墙窗常用五金附件索引表 | 13 |
| 平开门、折叠门常用五金附件安装位置示例图 | 14 |
| 窗用五金附件安装位置示例图 | 15 |

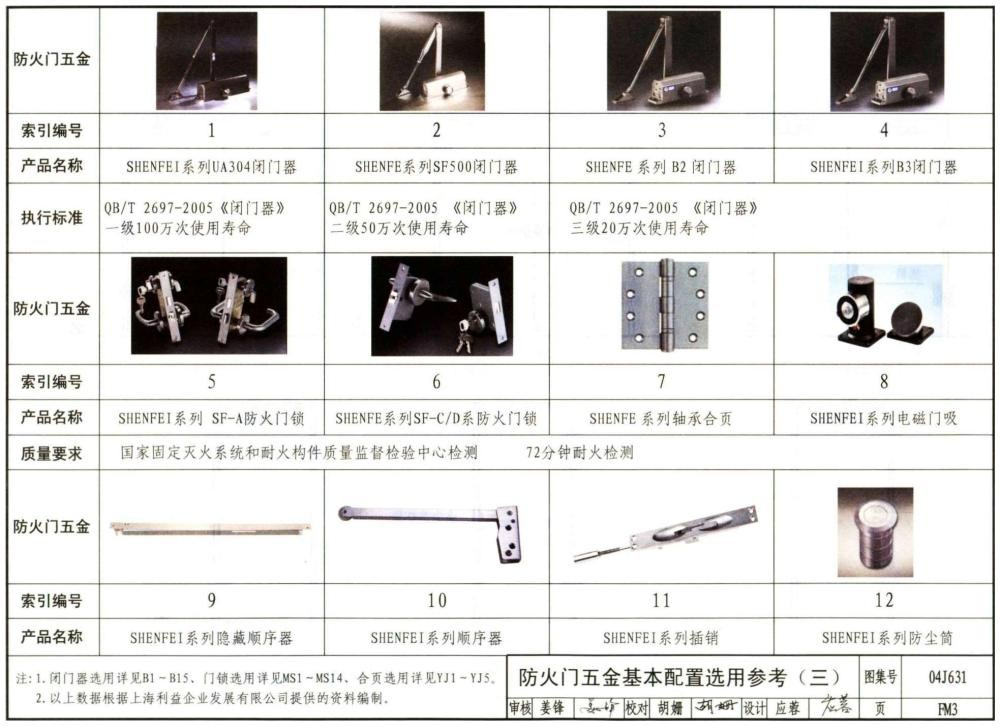

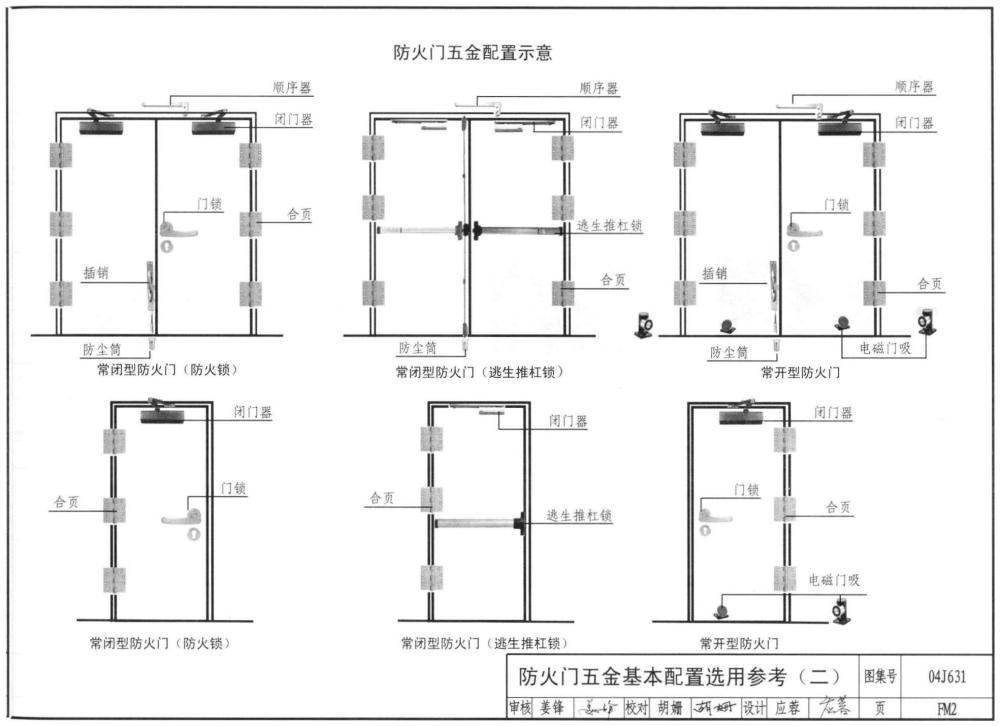

| 防火门五金基本配置选用参考 | FM1-FM4 |
| 门锁(M) | |
| 门锁选用说明(一)～(四) | MS1-MS4 |
| 欧式门锁安装配件组合表 | MS5 |
| 欧式DM6700系列门锁选用图表 | MS6 |
| 欧式DM6700、DM6800系列门锁选用图表 | MS7 |
| 美式A系列门锁选用图表 | MS8 |
| 美式AL系列门锁选用图表 | MS9 |
| 美式B系列门锁选用图表 | MS10 |
| 美式D系列门锁选用图表 | MS11 |
| 美式L系列门锁选用图表 | MS12 |
| 美式DM8700系列门锁选用图表 | MS13 |
| 美式DM8700、DM8500系列门锁选用图表 | MS14 |
| 执手(Z) | |
| 执手选用说明 | Z1 |
| 执手式样图(一)～(二) | Z2-Z3 |
| 执手选用图表(一)～(九) | Z4-Z12 |
| 合页(铰链)(HY、YJ) | |
| 合页(铰链)选用说明 | HY1 |
| 合页(铰链)式样图(一)～(二) | HY2-HY3 |
| 合页(铰链)选用图表(一)～(七) | HY4-HY10 |
| 页片式合页选用说明(一)～(三) | YJ1-YJ3 |
| 页片式合页选用图表(一)～(二) | YJ4-YJ5 |
| 滑撑(BH) | |
| 滑撑选用说明(一)～(二) | BH1-BH2 |
| 滑撑式样图 | BH3 |
| 滑撑选用图表(一)～(六) | BH4-BH9 |
| 传动锁闭器(CS) | |
| 传动锁闭器选用说明 | CS1 |
| 传动锁闭器式样图(一)～(二) | CS2-CS3 |
| 传动锁闭器选用图表(一)～(十) | CS4-CS13 |
| 撑挡(CD) 滑轮(HL) | |
| 撑挡选用说明 | CD1 |
| 撑挡和滑轮式样图 | CD2 |
| 撑挡选用图表(一)～(二) | CD3～CD4 |
| 滑轮选用说明 | HL1 |
| 滑轮选用图表(一)～(三) | HL2-HL4 |
| 逃生装置(TS) | |
| 逃生装置选用说明(一)～(四) | TS1-TS4 |
| 逃生装置安装实例 | TS5 |

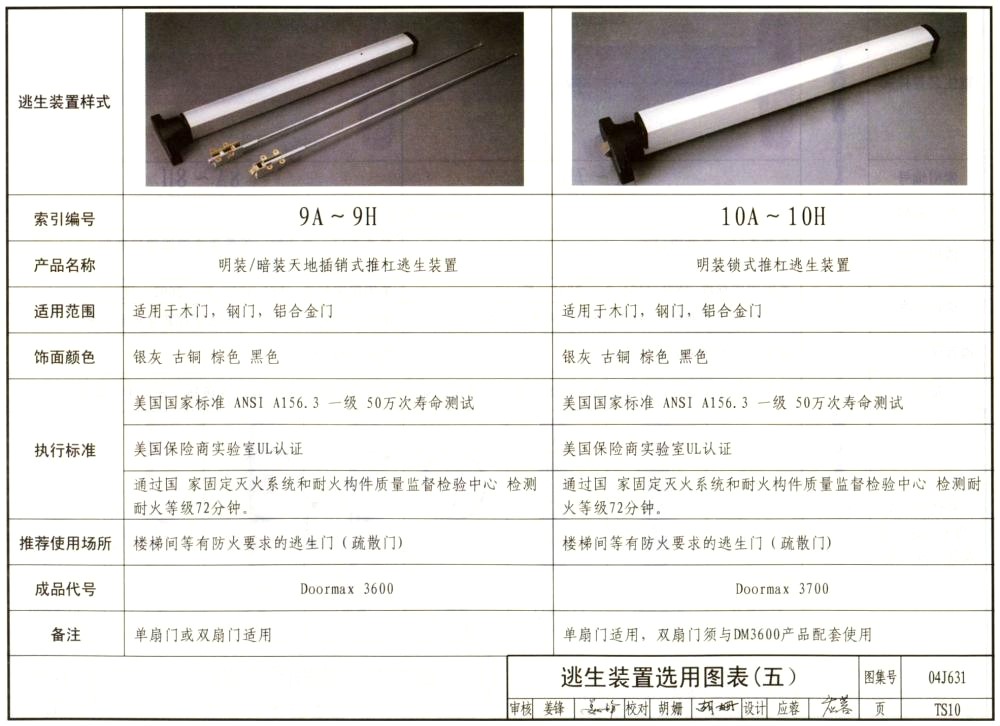

| 逃生装置选用图表(一)～(六) | TS6-TS11 |
| 闭门器(B) | |
| 闭门器选用说明(一)～(四) | B1-B4 |
| 闭门器选用表(一)～(三) | B5-B7 |

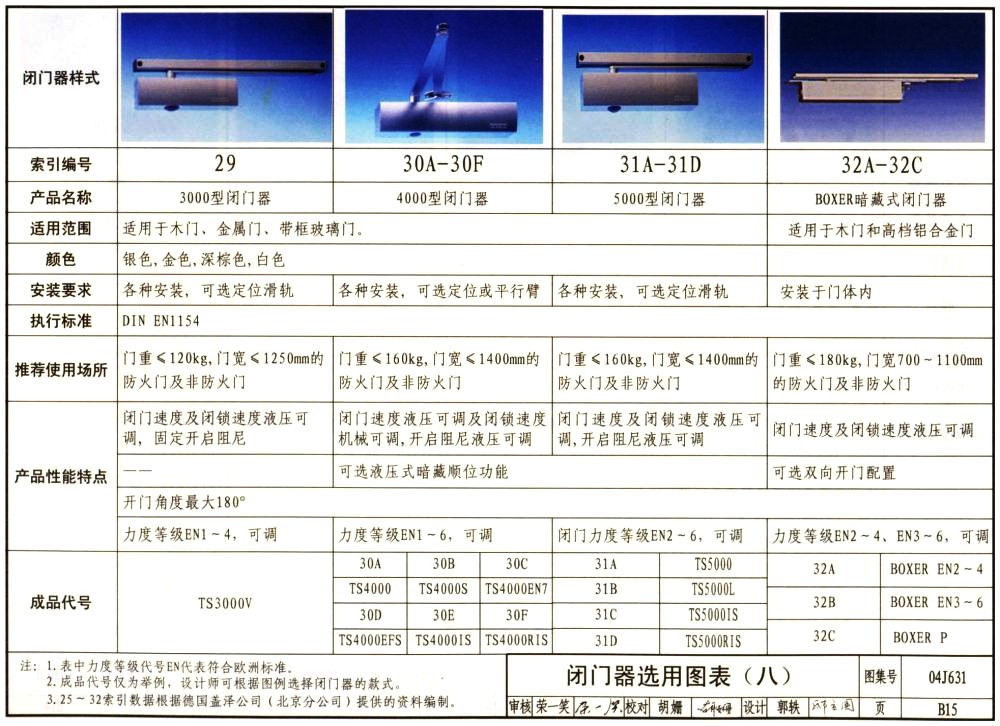

| 闭门器选用图表(一)～(八) | B8-B15 |
| 地弹簧(D) | |
| 地弹簧选用说明(一)～(三) | D1-D4 |
| 地弹簧选用图表(一)～(二) | D5-D6 |
| 通风器(TF) | |
| 通风器选用说明(一)～(四) | TF1-TF4 |
| 通风器安装实例(一)～(四) | TF5-TF8 |

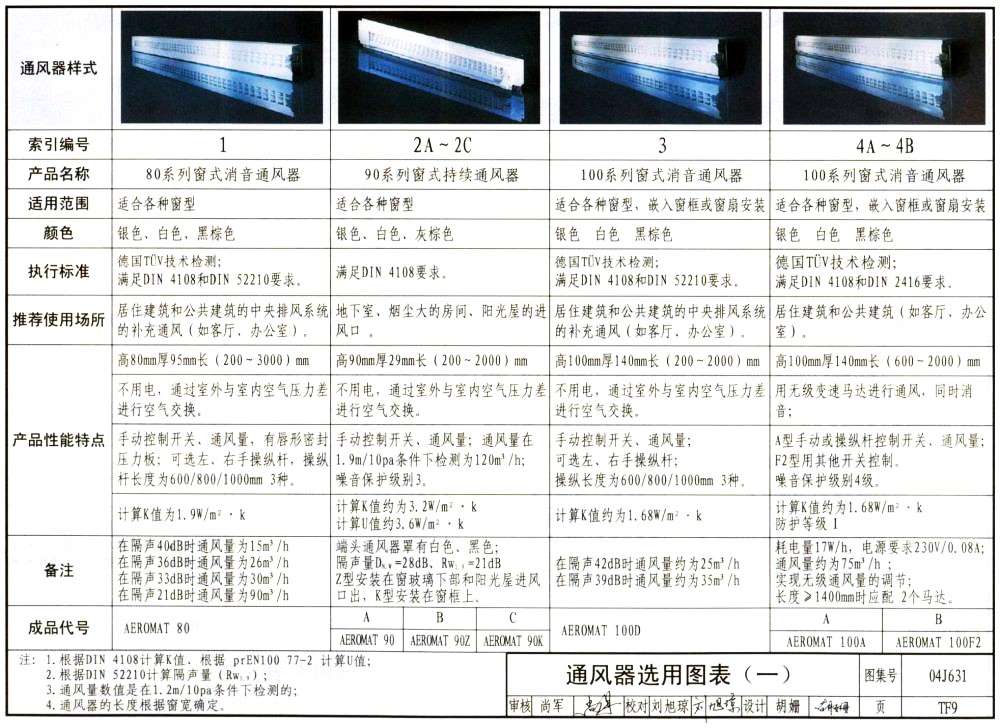

| 通风器选用图表(一)～(四) | TF9-TF12 |
| 通风器安装节点(一)～(五) | TF13-TF17 |
| 开窗器(KC) | |
| 开窗器选用说明(一)～(五) | KC1-KC5 |
| 开窗器安装实例 | KC6 |
| 开窗器选用图表(一)～(二) | KC7-KC8 |
| 玻璃门夹(MJ) | |
| 玻璃门夹选用说明 | MJ1 |
| 玻璃门夹式样图(一)～(二) | MJ2-MJ3 |

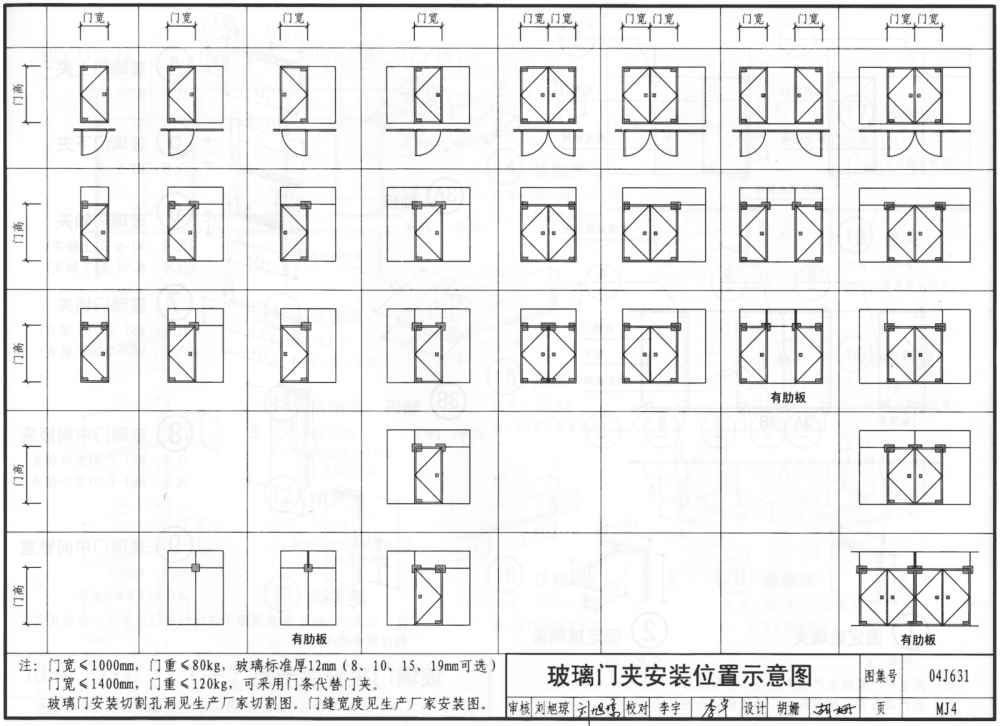

| 玻璃门夹安装位置示意图 | MJ4 |
| 玻璃门夹安装节点(一)～(三) | MJ5-MJ7 |
| 玻璃隔断合页(MY) | |
| 玻璃隔断门合页式样图 | MY1 |
| 玻璃隔断门合页选用图表(一)～(三) | MY2-MY4 |
| 附录 | |
| 附录1-电子门锁选用说明(一)～(四) | FMS1-FMS4 |
| CM系列智能门锁选用图表 | FMS5 |
| VIP系列智能门锁选用图表 | FMS6 |
| MP系列电子密码门锁选用图表 | FMS7 |
| 附录2-电控门锁选用说明(一)～(四) | FMS8-FMS11 |
| 电控磁力门锁选用图表 | FMS12 |
| 电控磁力门锁及电控锁扣选用图表 | FMS13 |
| 电控锁扣选用图表 | FMS14 |
| 附录3-LCN闭门器性能表(一)～(三) | FB1-FB3 |
| 附录4-电器设备IP防护等级说明 | FKC1 |
样张
