08D800-2：民用建筑电气设计与施工－供电电源
- 图集编号
- 08D800-2
- 图集名称
- 民用建筑电气设计与施工－供电电源
- 主编单位
- 中国建筑设计研究院机电专业设计研究院
内容简介
在多本强电现行国家建筑标准设计图集的基础上，根据《民用建筑电气设计规范》JGJ16-2008及新技术、新产品，进行全面的整合、提炼、补充，以民用建筑工程为主，编制常用的、量大面广的、施工方便的图集，内容全面、精炼、便于查找。
主要内容：负荷分级及供电措施、供电系统设计、自备应急电源（应急柴油发电机组、EPS应急电源装置、UPS不间断电源装置）设计及负荷计算方式。
目录
| 目录 | 1 |
|---|---|
| 编制说明 | 3 |
| 负荷分级及供电措施 | |
| 负荷分级及供电措施概述 | 5 |
| 负荷分级及供电措施 | 7 |
| 常用用电负荷分级 | 8 |
| 建筑物消防用电设备、电梯电源负荷分级 | 10 |
| 供电系统 | |
| 供电系统概述 | 11 |
| 高压系统主接线设计原则 | 14 |
| 常用10kV供电系统接线方案示意 | 15 |

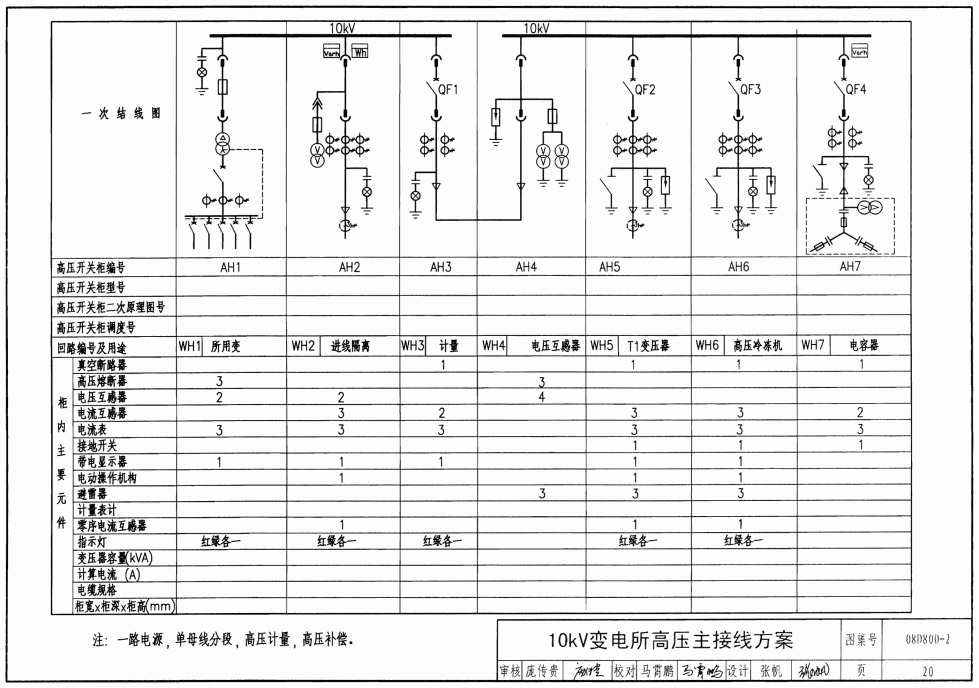

| 10kV变电所高压主接线方案 | 18 |
| 10kV高压环网柜主接线方案 | 23 |

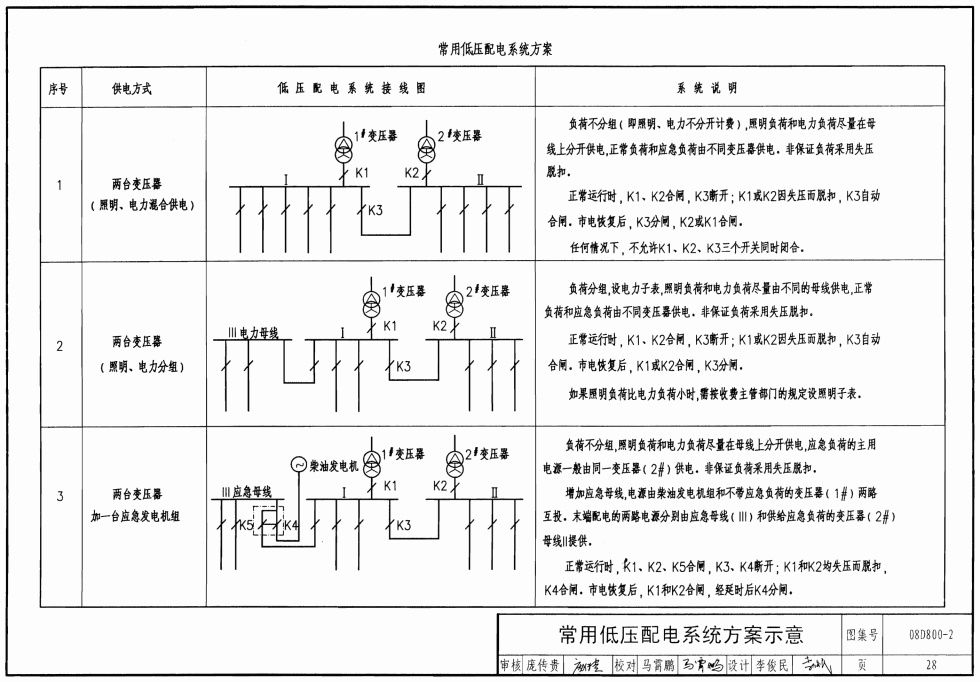

| 常用低压配电系统方案示意 | 27 |
| 典型低压配电系统示例 | 31 |

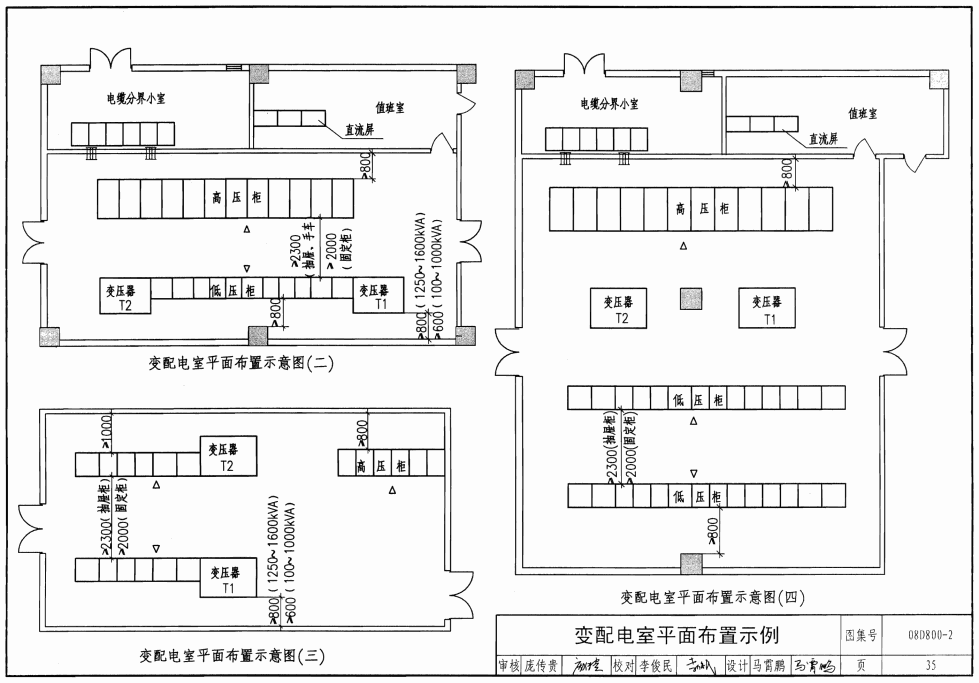

| 变配电所平面布置示例 | 32 |
| 常用配电系统类型比较 | 34 |
| 电网谐波电压、电流限制 | 35 |
| 电网电压波动、闪变限制 | 36 |
| 抑制谐波的措施 | 37 |
| 自备应急电源 | |
| 自备应急电源概述 | 38 |
| 柴油发电机组供电方案 | 40 |
| 柴油发电机组布置间距、容量估算 | 41 |
| 柴油发电机组技术指标 | 42 |
| 柴油发电机功率的校正系数 | 43 |
| 柴油发电机房布置图 | 44 |
| 柴油发电机房剖面图 | 45 |
| 柴油发电机组基础示意图 | 46 |
| 柴油发电机组进风方式 | 48 |
| 柴油发电机组排风方式 | 49 |
| 柴油发电机组通风方式示意 | 50 |
| 柴油发电机房降噪方案 | 51 |
| 储油间示意图 | 53 |
| 柴油发电机机房对相关专业的要求 | 54 |
| 远置柴油发电机房布置示例图 | 55 |
| 远置柴油发电机房剖面示例图 | 56 |
| EPS电源供电方案 | 58 |
| UPS电源供电方案 | 59 |
| 负荷计算 | |
| 负荷计算概述 | 60 |
| 单位建筑面积负荷指标、用电指标 | 64 |
| 需要系数及自然功率因数表 | 65 |
| 一般常用电器用电负荷、功率因数表 | 66 |
| 建筑用电指标、需要系数表 | 67 |
| 制冷设备用电负荷、功率因数表 | 68 |
| 家用炊事电器用电负荷、功率因数表 | 69 |
| 无功功率补偿率速查表 | 70 |
| 办公设备用电量 | 72 |
| 洗衣、桑拿设备用电量 | 73 |
| 厨房、餐厅设备用电量 | 74 |
| 医疗电器用电量 | 76 |
| 常用舞台机械用电量 | 77 |
| 舞台灯光分类及回路分配表 | 78 |
