06SG439-1：预应力混凝土叠合板（50mm、60mm实心底板）
- 图集编号
- 06SG439-1
- 图集名称
- 预应力混凝土叠合板（50mm、60mm实心底板）
- 定价
- 24.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
内容简介

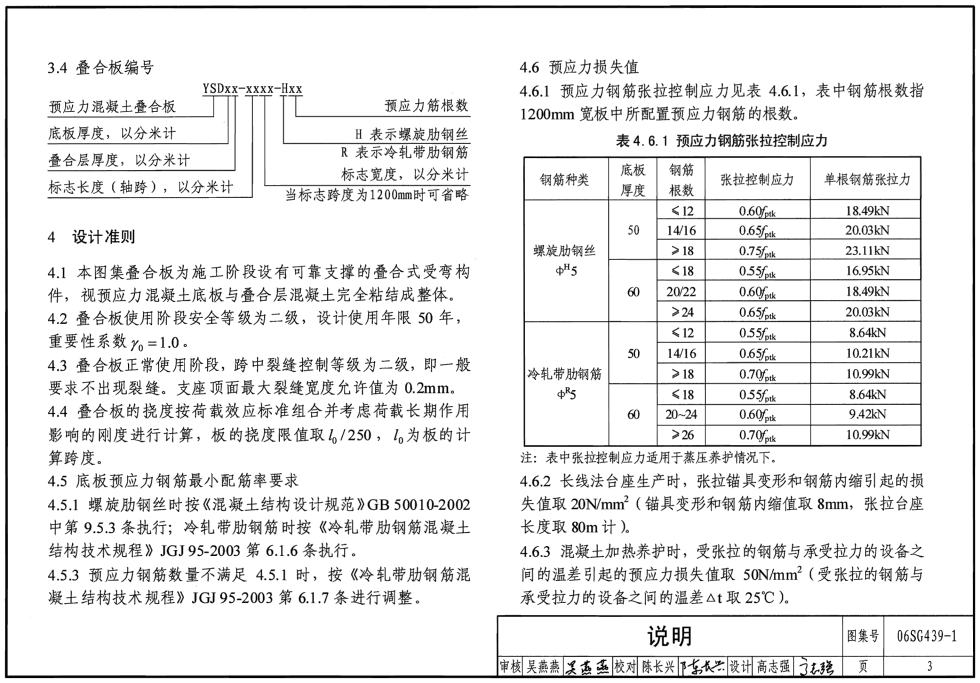

本图集适用于非抗震及抗震设防烈度不大于8度地区、环境类别为一类及二a类建筑的楼（屋）面板，最大适用跨度6m。本图集按预应力钢筋为螺旋肋钢丝、冷轧带肋钢筋两种情况提供了110mm、120mmm、130mm、140mm、150mm五种厚度的叠合板。每种叠合板提供“叠合板选用表(按均布荷载选用)”、“叠合板选用表(按内力选用)”两种选用表供设计人员直接选用；提供底板材料表、结构性能检验表供参考；提供叠合板连接构造做法示意供设计人员参考使用。
备注
代替95G439-3、95(03)G439-3
目录
| 目录 | 1 |
|---|---|
| 说明 | 2 |

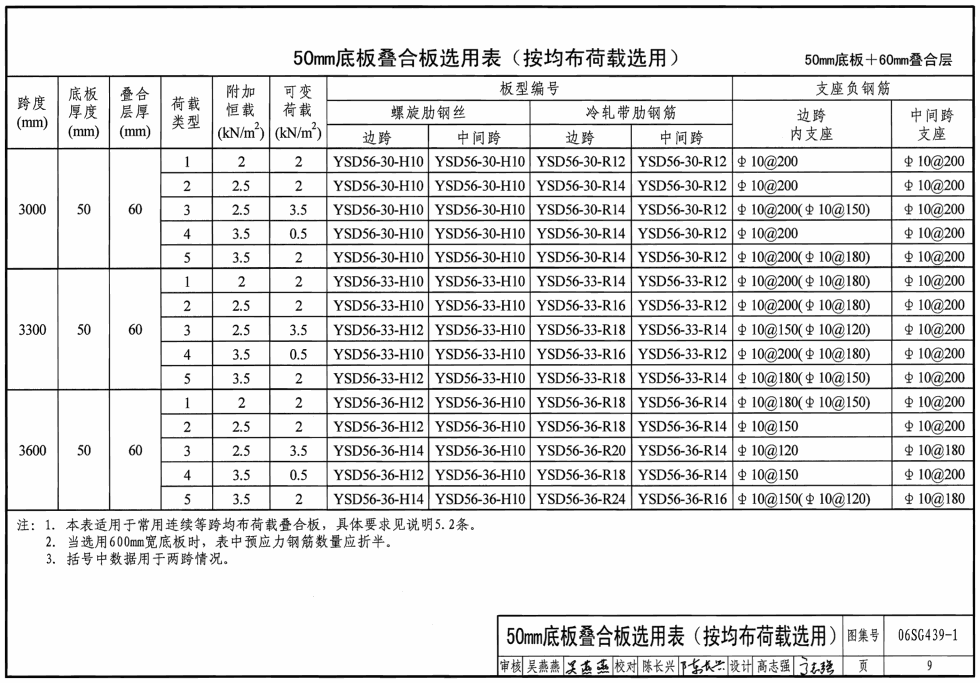

| 50mm底板叠合板选用表（按均布荷载选用） | 9 |
| 60mm底板叠合板选用表（按均布荷载选用） | 15 |

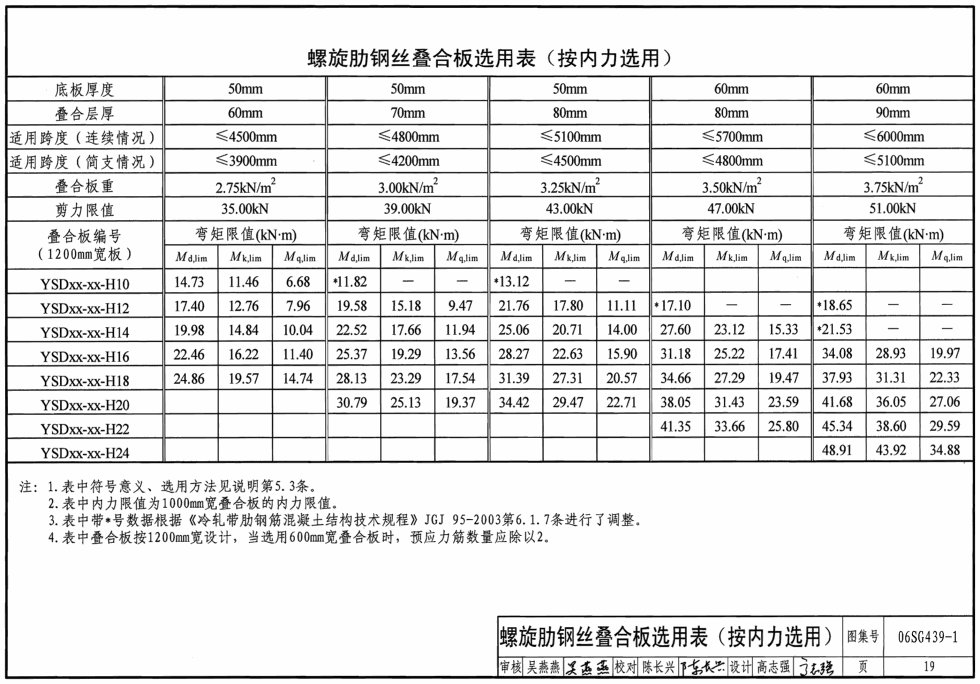

| 螺旋肋钢丝叠合板选用表（按内力选用） | 19 |
| 冷轧带肋钢筋叠合板选用表（按内力选用） | 20 |
| 支座负钢筋选用表（按内力选用） | 21 |

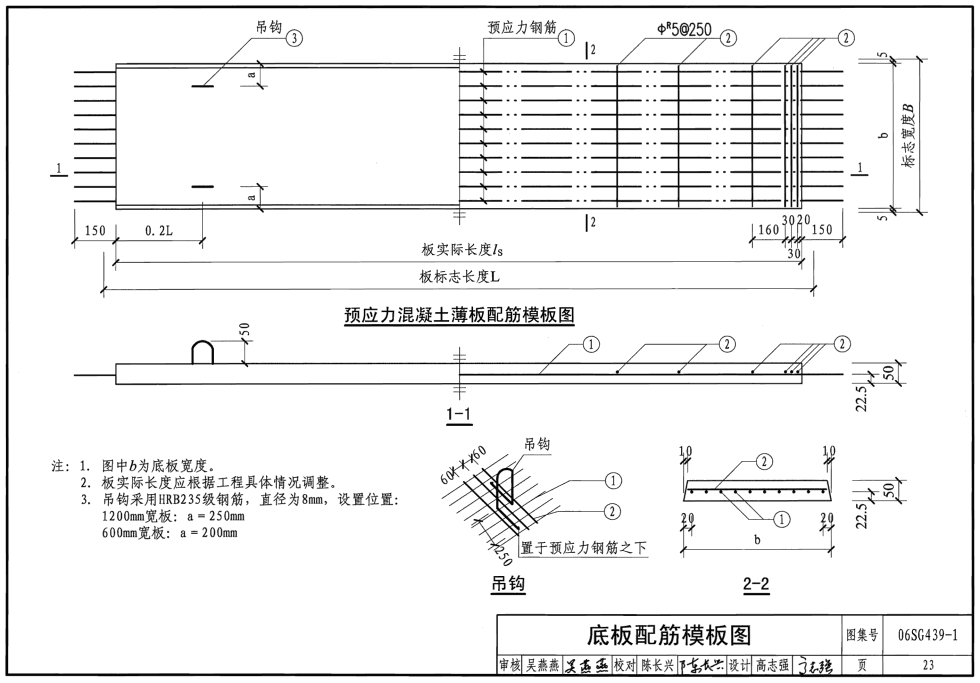

| 底板配筋模板图 | 23 |

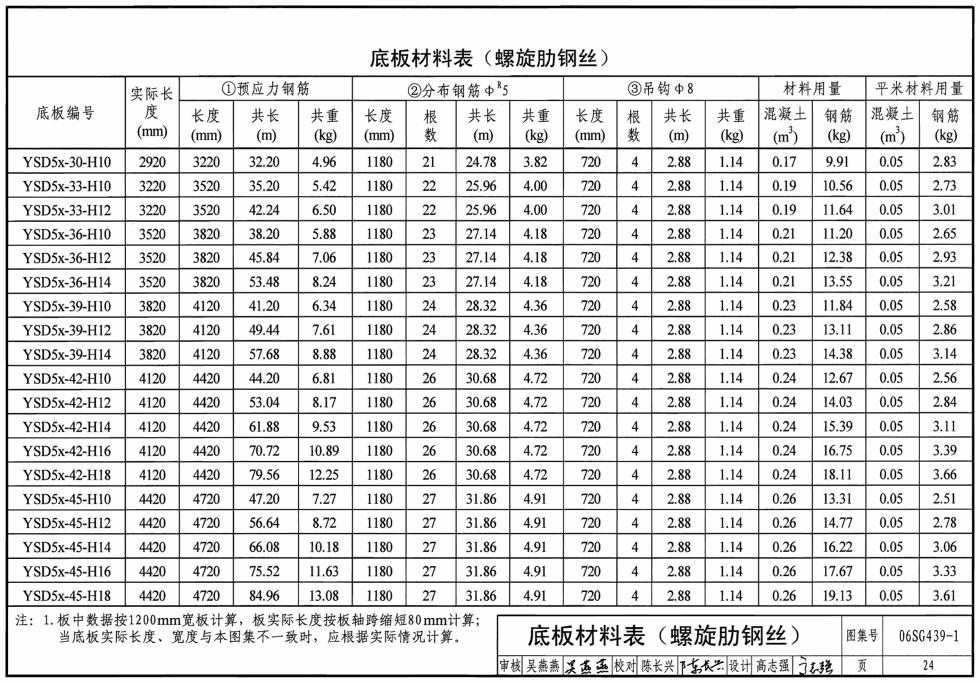

| 底板材料表（螺旋肋钢丝） | 24 |
| 底板材料表（冷轧带肋钢筋） | 27 |

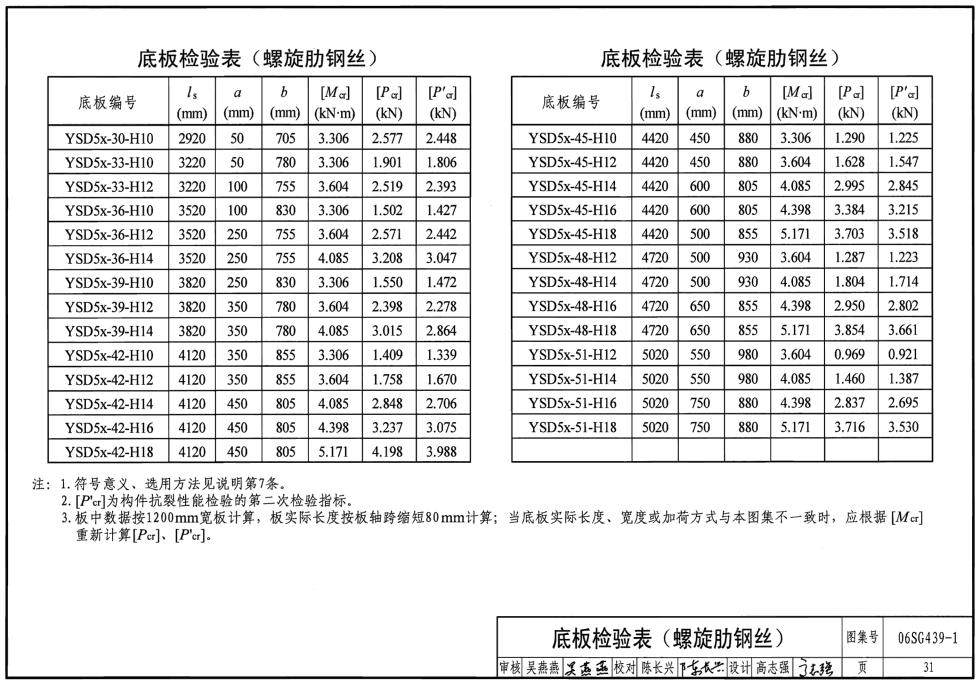

| 底板检验表（螺旋肋钢丝） | 31 |
| 底板检验表（冷轧带肋钢筋） | 33 |
| 底板平面布置及支座配筋示意图 | 36 |
| 叠合板连接构造示意图（砌体或砌块） | 37 |
| 叠合板连接构造示意图（钢梁） | 39 |
| 叠合板连接构造示意图（混凝土梁） | 40 |
| 叠合板连接构造示意图（剪力墙） | 41 |
