07SG111-2：建筑结构加固施工图设计深度图样
- 图集编号
- 07SG111-2
- 图集名称
- 建筑结构加固施工图设计深度图样
- 主编单位
- 上海建筑设计研究院有限公司
- 上海维固工程实业有限公司
内容简介
07SG111-2《建筑结构加固施工图设计深度图样》编制了混凝土结构和砌体结构加固工程的施工图设计深度规定、深度说明及施工图样，给出了结构设计编制说明（平面图、详图等设计深度的表示及内容说明）和加固技术说明（加固施工要求、加固材料说明、施工技术说明、构造要求、节点深化设计要求及施工验收要求等）。
图集以实际工程中剪力墙加固、柱加固、板加固、梁加固、板开洞加固为示例，对深度规定和制图标准予以细化和图样化，为加固施工图设计起到了很好的参考作用，又可作为加固工程设计指导性文件。
目录
| 目录 | 1 |
|---|---|

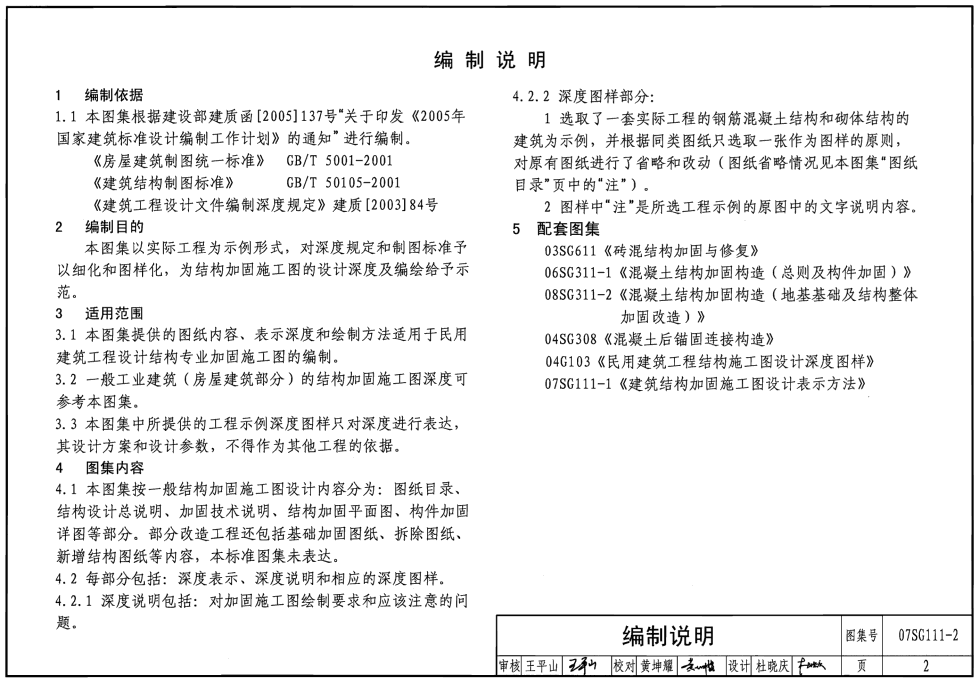

| 编制说明 | 2 |
| 设计深度 | |
| 图纸目录编制深度 | 3 |

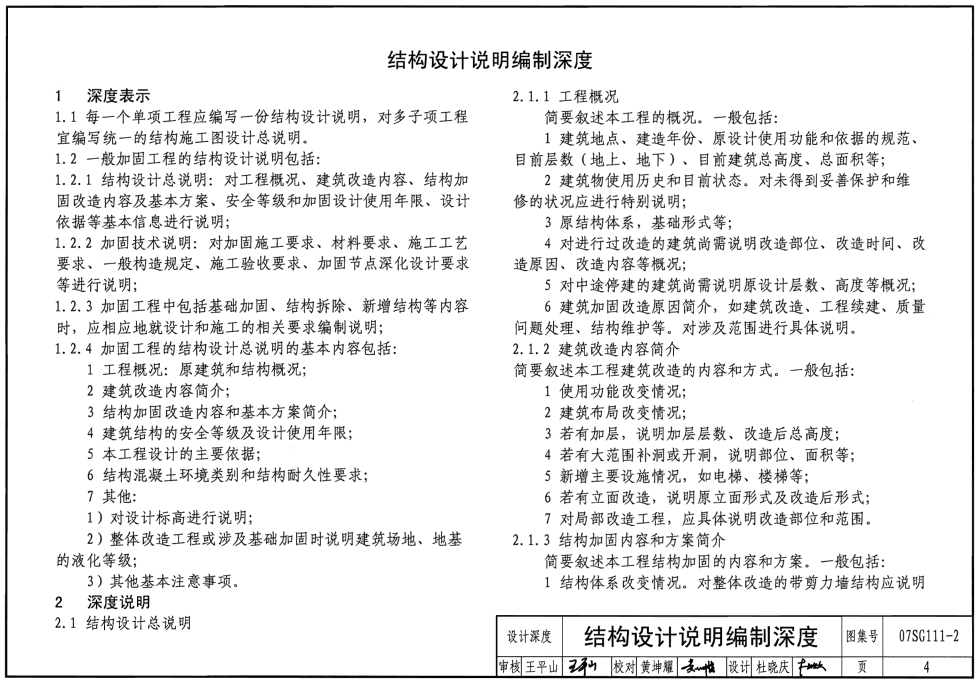

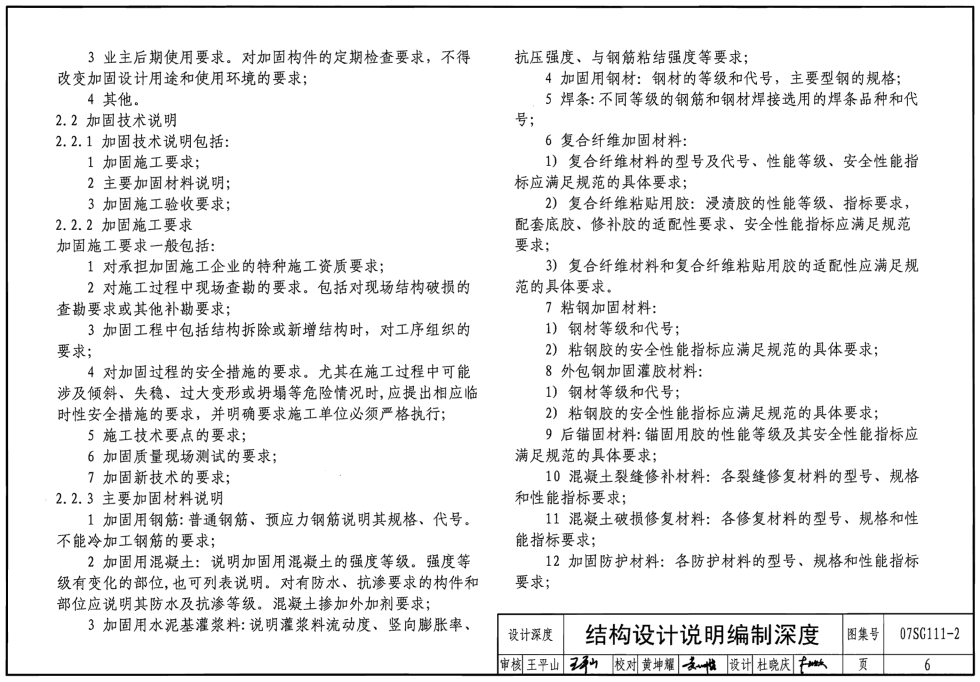

| 结构设计说明编制深度 | 4 |

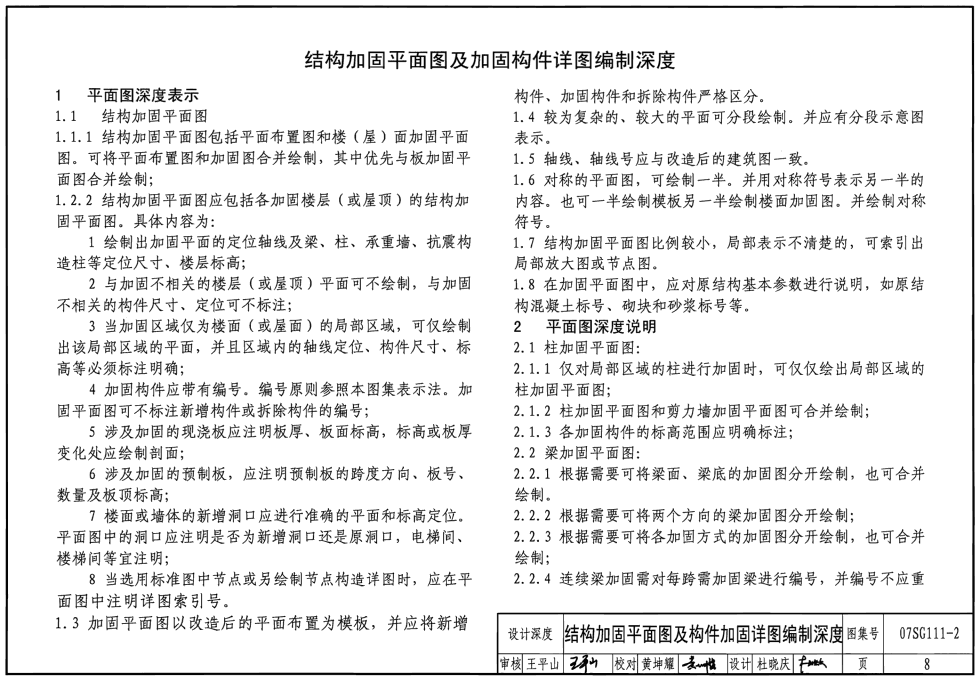

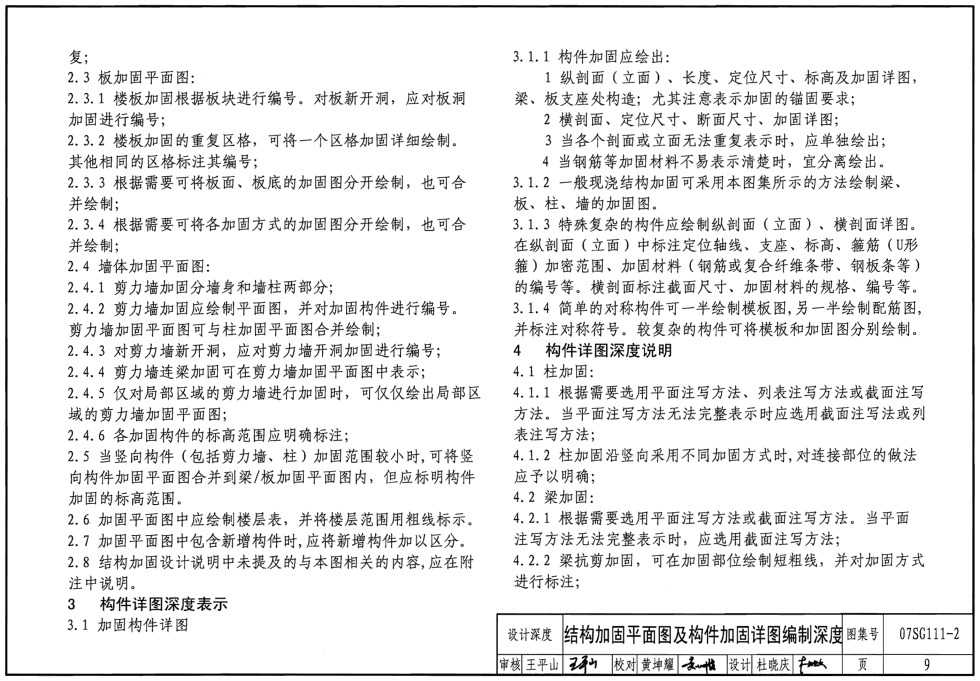

| 结构加固平面图及构件加固详图编制深度 | 8 |
| 深度图样 | |
| 框架剪力墙结构加固 | |
| 图纸目录 | 11 |
| 结构设计说明 | 12 |
| 加固技术说明 | 15 |
| 剪力墙加固平面图（平面注写方式） | 20 |
| 剪力墙加固详图（列表注写方式） | 23 |
| 地下一层～三层柱加固平面图（平面注写方式） | 25 |
| 地下一层～三层柱加固详图（平面注写方式） | 26 |
| 地下一层～三层柱加固详图（列表注写方式） | 27 |
| 设备层～五层柱加固平面图（平面、截面注写方式） | 28 |
| 二层结构改造平面布置图 | 29 |
| 二层结构板底加固平面图（平面注写方式） | 30 |
| 二层结构板顶加固平面图（平面注写方式） | 31 |
| 二层结构梁底加固平面图（平面、截面注写方式） | 32 |
| 二层结构梁顶加固平面图（平面注写方式） | 33 |
| 二层～三层楼板开洞图 | 34 |
| 二层～三层楼板开洞加固图（平面注写方式） | 35 |
| 砌体结构加固 | |
| 图纸目录 | 37 |
| 结构设计总说明 | 38 |
| 加固技术说明 | 41 |
| 一、二层墙加固平面图（平面、截面注写方式） | 44 |
| 一、二层墙加固详图（列表注写方式） | 45 |
| 二层结构板加固平面图（截面注写方式） | 46 |
| 二层结构梁加固平面图（平面、截面注写方式） | 47 |
