07K104:除尘设备选用与安装
- 图集编号
- 07K104
- 图集名称
- 除尘设备选用与安装
- 定价
- 47.00 元
- 开本
- 16 开
- 主编单位
- 北京首钢设计院
内容简介
适用范围:本图集适用于一般工业厂房的通风除尘设备的选用与安装,但不适用于锅炉房的通风除尘设备选用与安装。
主要内容:包括工程中应用较广的旋风除尘器、袋式除尘器、湿式除尘器、滤筒式除尘器及其配套设备的选用与安装;重力沉降室的设计与示例等。
特 点:以除尘设备选用与安装为要点,对工程中较为普遍应用的除尘设备进行了总结与分类;同时提供了一些常用数据与资料,为一般工业厂房的通风除尘系统设计提供参考;另外,图集中提供了一些常用除尘器的安装图与材料表,为施工安装人员提供指导。
目录
目 录 | 1 |
---|---|
总说明 | 5 |
1 旋风除尘器 | |
XLP型旋风除尘器说明 | 13 |
XLP型旋风除尘器外形尺寸图 | 15 |
XLP型旋风除尘器外形尺寸表 | 16 |
XLP型旋风除尘器出口蜗壳 | 17 |
XLP型旋风除尘器墙上安装尺寸图 | 18 |
XLP型旋风除尘器墙上安装支架尺寸表 | 19 |
XLP型旋风除尘器混凝土柱上安装尺寸图 | 20 |
XLP/A型旋风除尘器混凝土柱上安装材料明细表 | 21 |
XLP/B型旋风除尘器混凝土柱上安装材料明细表 | 22 |
XLP型旋风除尘器混凝土楼板上安装尺寸图 | 23 |
XLP型旋风除尘器地坪上安装尺寸图 | 24 |
XLP型旋风除尘器地坪上安装材料明细表 | 25 |
CLT/A型旋风除尘器说明及性能表 | 27 |
CLT/A型旋风除尘器外形尺寸图 | 28 |
CLT/A型旋风除尘器外形尺寸表 | 29 |
CLT/A-3.0~5.0型旋风除尘器墙上安装尺寸图 | 30 |
CLT/A-5.5~8.0型旋风除尘器地坪上安装尺寸图 | 31 |
CLT/A-2型旋风除尘器外形尺寸图 | 32 |
CLT/A-2型旋风除尘器外形尺寸表 | 33 |
CLT/A-2×3.0~2×6.0型旋风除尘器地坪上安装尺寸图 | 34 |
CLT/A-2×6.5~2×8.0型旋风除尘器地坪上安装尺寸图 | 35 |
CLT/A-4型旋风除尘器外形尺寸图 | 36 |
CLT/A-4型旋风除尘器外形尺寸表 | 37 |
CLT/A-4×3.5~4×5.5型旋风除尘器地坪上安装尺寸图 | 38 |
CLT/A-4×6.0~4×8.0型旋风除尘器地坪上安装尺寸图 | 39 |
CLT/A-6型旋风除尘器外形尺寸图 | 40 |
CLT/A-6型旋风除尘器外形尺寸表 | 41 |
CLT/A-6×4.0~6×6.0型旋风除尘器地坪上安装尺寸图 | 42 |
CLT/A-6×6.5~6×8.0型旋风除尘器地坪上安装尺寸图 | 43 |

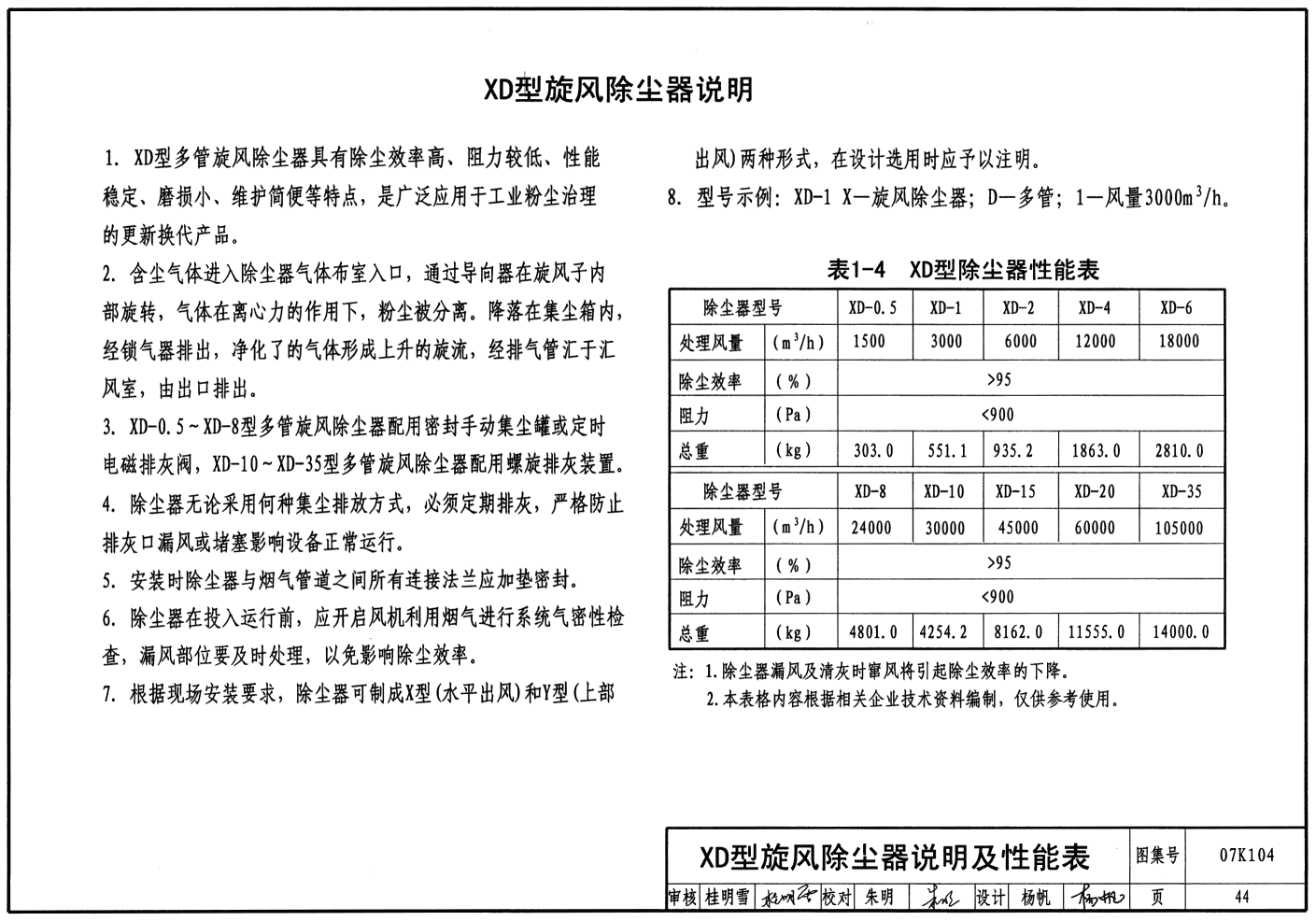

XD型旋风除尘器说明及性能表 | 44 |

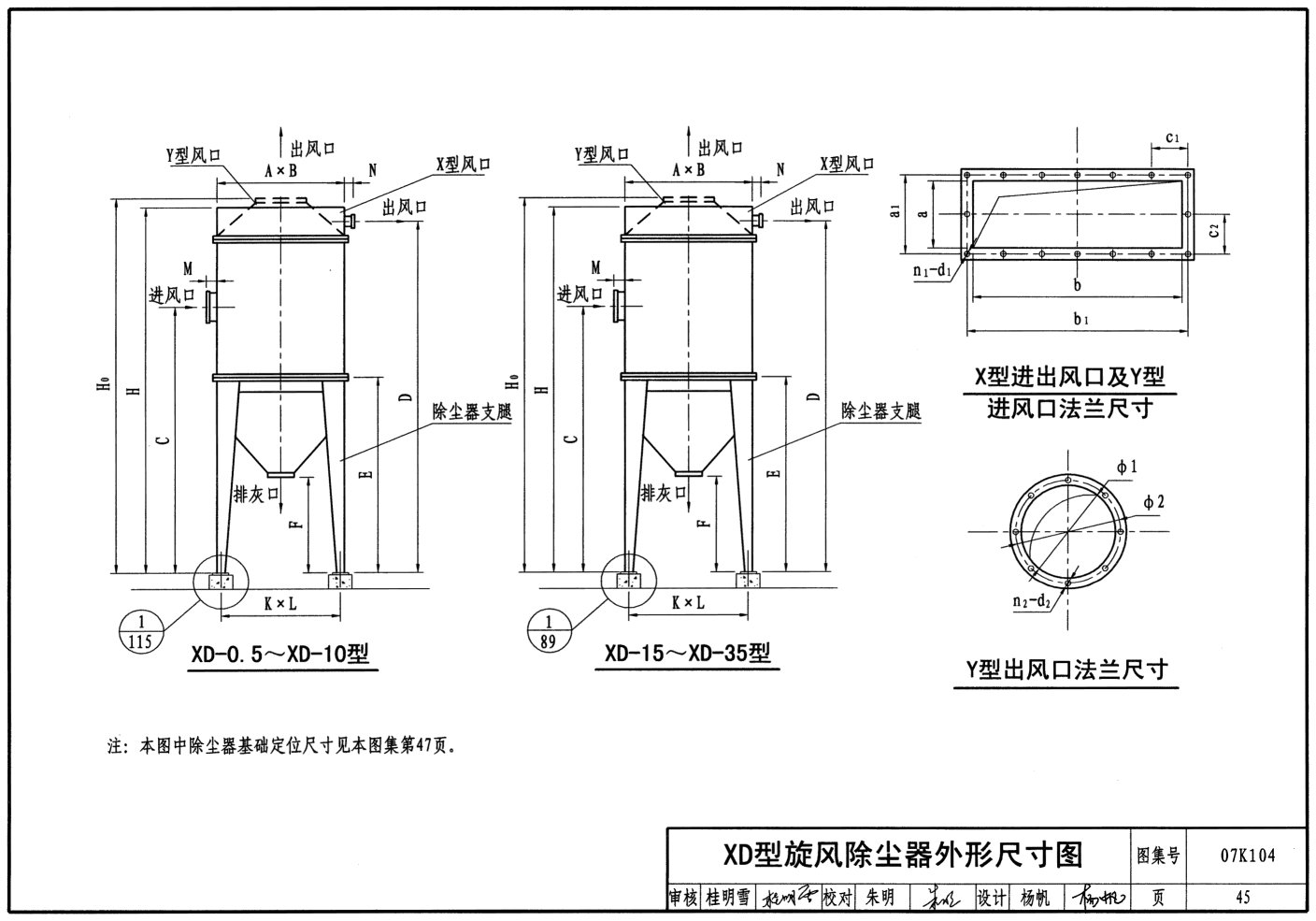

XD型旋风除尘器外形尺寸图 | 45 |

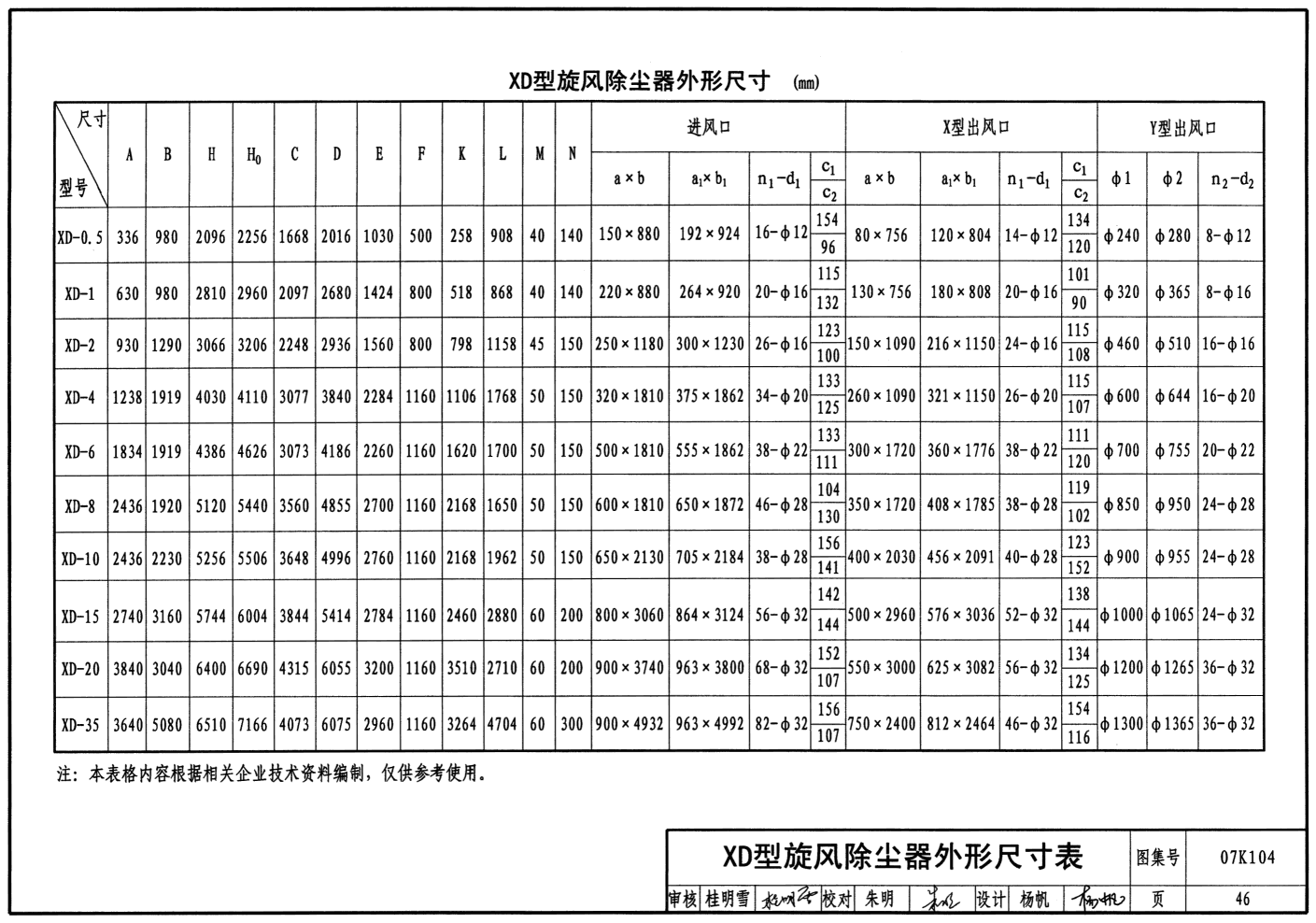

XD型旋风除尘器外形尺寸表 | 46 |
旋风除尘器基础定位尺寸图 | 47 |
旋风除尘器锁气卸灰翻板阀 | 48 |
2 袋式除尘器 | |
袋式除尘器选用说明 | 49 |
常用纤维主要性能表 | 50 |

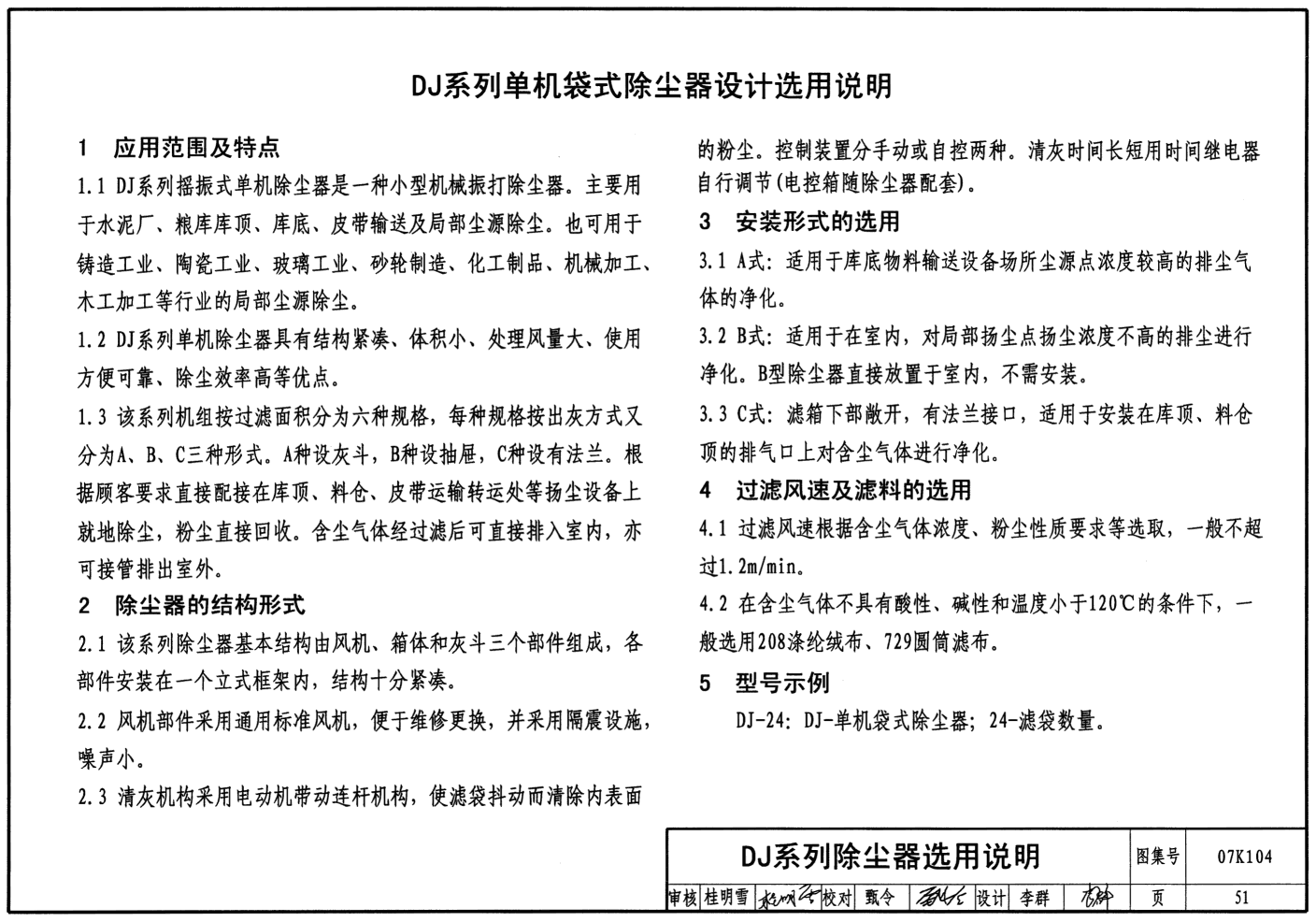

DJ系列除尘器选用说明 | 51 |

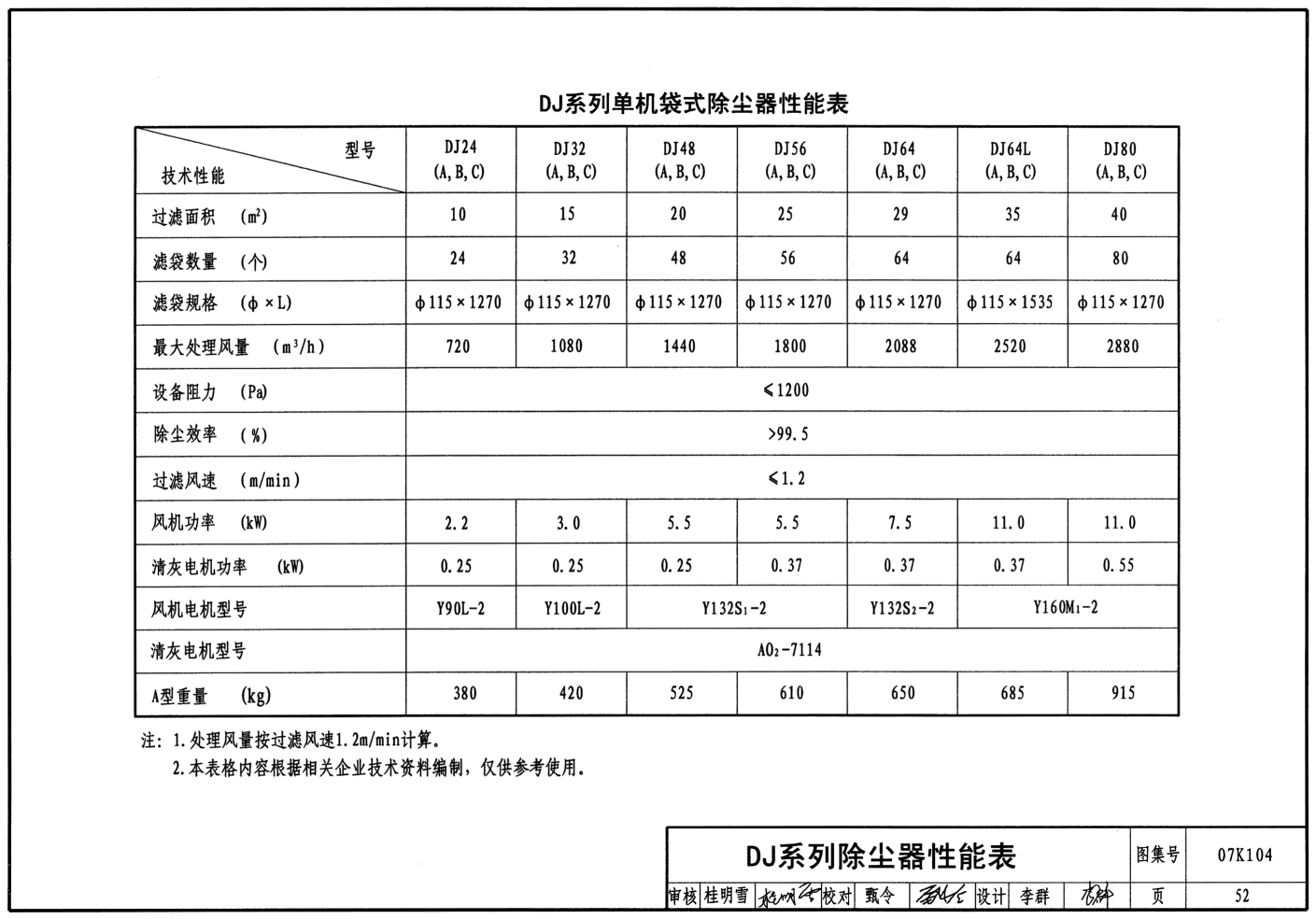

DJ系列除尘器性能表 | 52 |

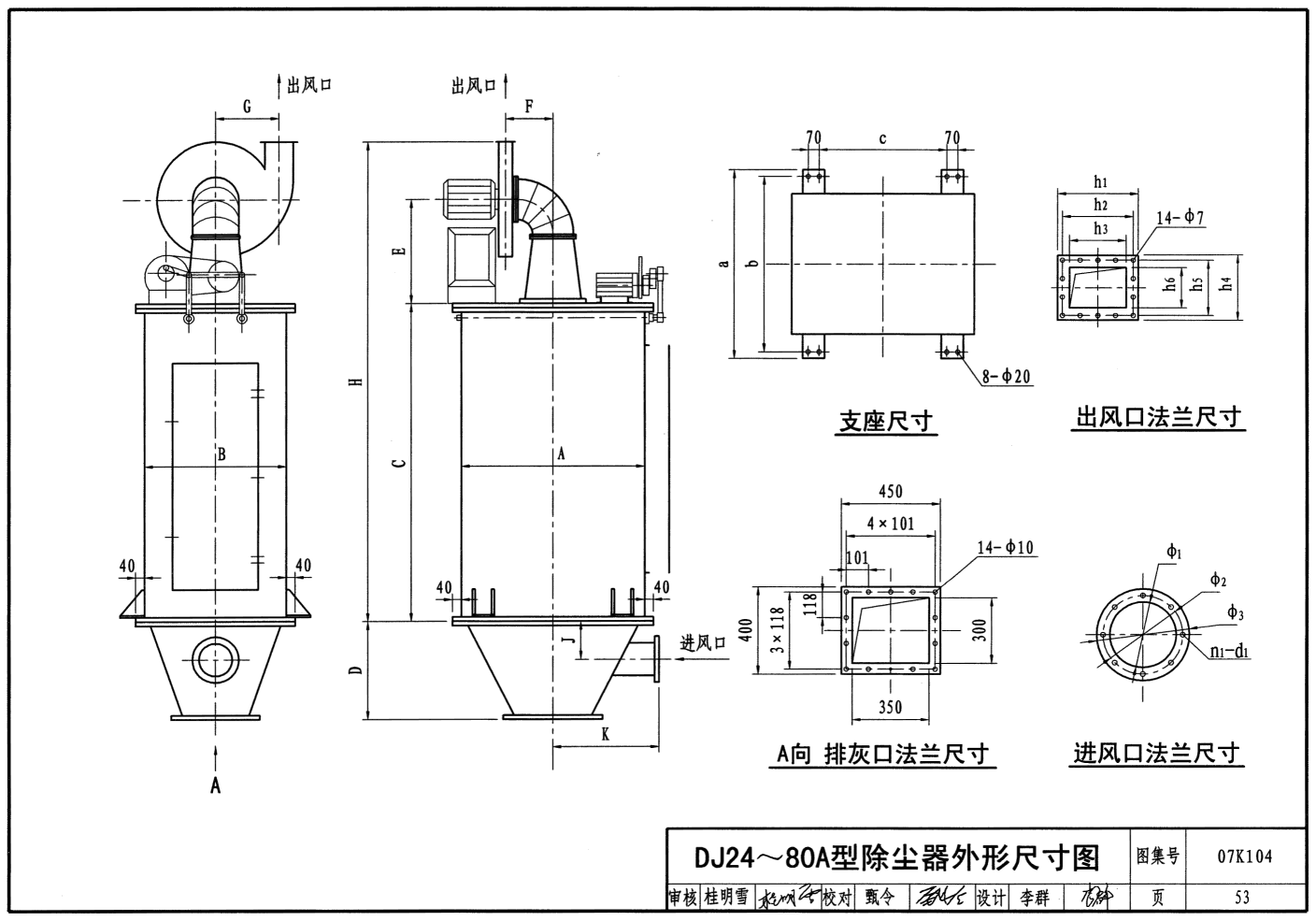

DJ24~80A型除尘器外形尺寸图 | 53 |
