07J902-3：医疗建筑 卫生间、淋浴间、洗池
- 图集编号
- 07J902-3
- 图集名称
- 医疗建筑 卫生间、淋浴间、洗池
- 定价
- 45.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
- 苏州美瑞徳建筑装饰有限公司
- 中国中元国际工程公司
内容简介
本图集适用于新建、改建、扩建的医疗建筑，使用对象主要为建筑师、室内设计师、施工、监理等相关领域的从业人员。主要内容：图集主要包括医疗建筑中常用的卫生间、淋浴间、整体卫浴间、部分常用的洗池以及部分排水附件的相关构造。特点：图集提供了多种规格的各类卫生间、淋浴间、洗池及节点安装详图，并附彩色图片，可以直接选用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 4 |
| 卫生间隔断示例 | 6 |
| 整体抗菌卫浴间示例 | 7 |
| 卫生间洁具及安全抓杆布置示例 | 8 |
| 感应水嘴、冲水阀、洁具安装示例 | 9 |

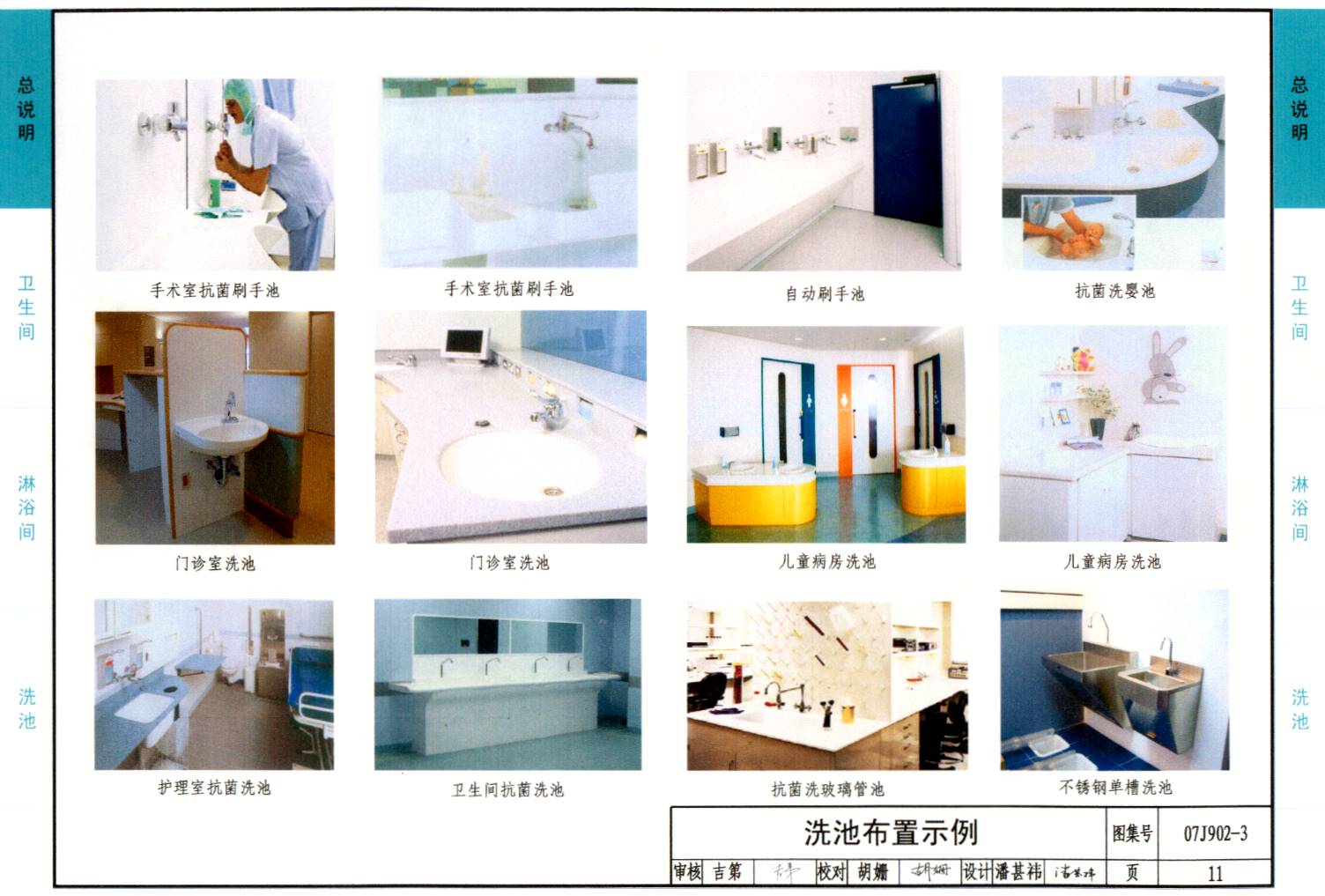

| 洗池布置示例 | 10 |
| 卫生间 | |
| 卫生间设计选用说明 | W1 |
| 卫生间平面布置示意图 | W3 |
| A型无性别卫生间布置示意图 | W5 |
| B型无性别卫生间布置示意图 | W6 |
| C型无性别卫生间布置示意图 | W7 |
| A型无障碍厕位布置示意图 | W8 |
| B型无障碍厕位布置示意图 | W9 |
| C型无障碍厕位布置示意图 | W10 |
| D型无障碍厕位布置示意图 | W11 |
| E型无障碍厕位布置示意图 | W12 |
| F型无障碍厕位布置示意图 | W13 |
| 儿科普通门诊卫生间布置示意图 | W14 |
| 儿科隔离卫生间布置示意图 | W15 |

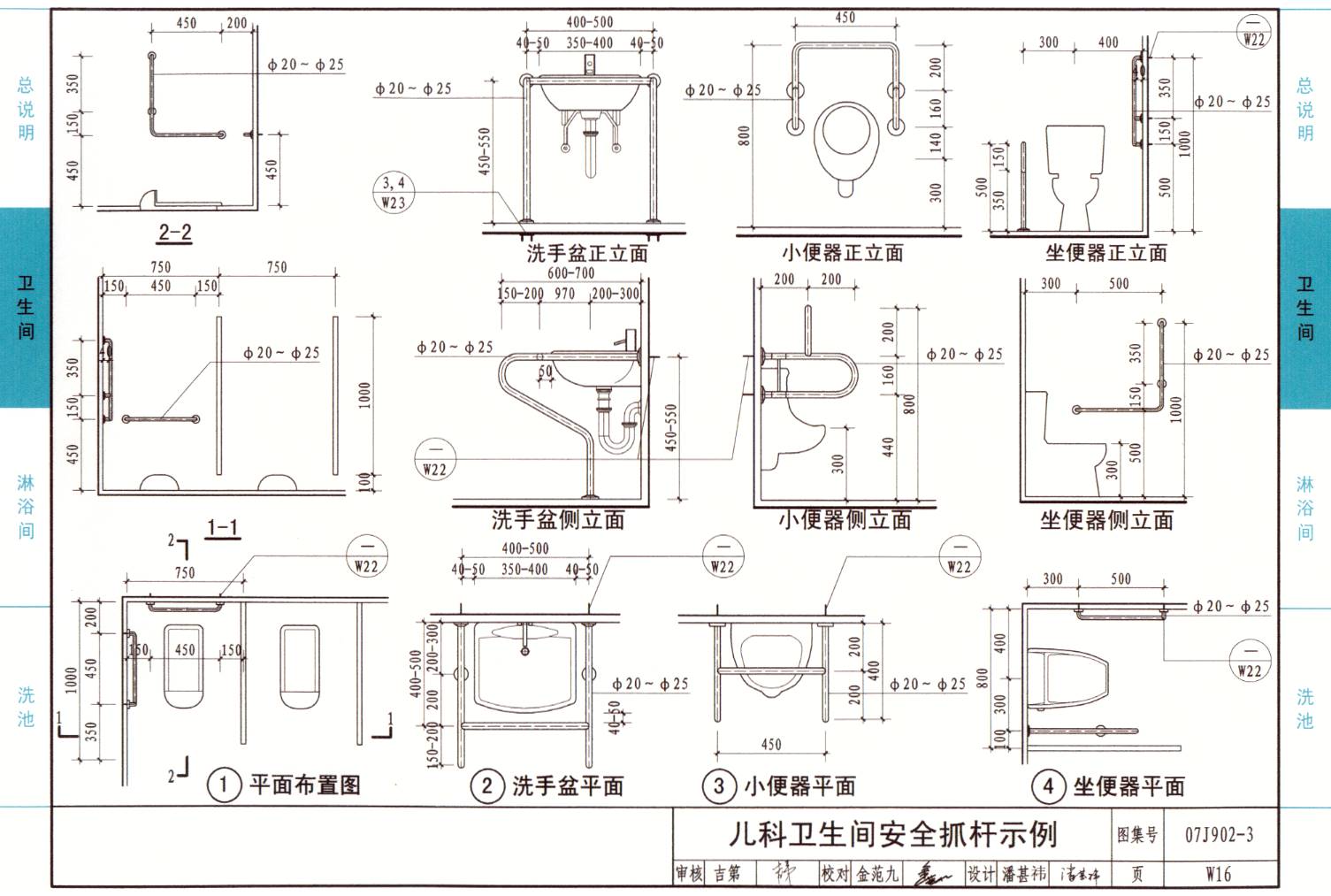

| 儿科卫生间安全抓杆示例 | W16 |
| 洗手盆安全抓杆示例 | W17 |
| 坐便器安全抓杆示例 | W19 |
| 小便器安全抓杆示例 | W21 |
| 安全抓杆安装构造 | W22 |
| 立柱式卫生间隔断示例及安装构造 | W24 |
| 顶柱式卫生间隔断示例及安装构造 | W26 |
| 地脚式卫生间隔断示例及安装构造 | W27 |
| 悬挂式卫生间隔断示例及安装构造 | W28 |
| 小便斗隔断示例及安装构造 | W29 |
| 坐便器冲洗阀安装构造 | W31 |
| 小便器 蹲便器冲洗阀安装构造 | W33 |
| 坐便器支架构件 | W34 |
| 冲洗阀构件 | W35 |
| 无水封直通式地漏、铸铁有水封带网框地漏安装构造 | W36 |
| 直埋式地漏、塑料多通道地漏安装构造 | W37 |
| 塑料有水封直埋式多通道地漏安装构造 | W38 |
| 脏物捕集器、毛发聚集器（悬挂式）安装构造 | W39 |

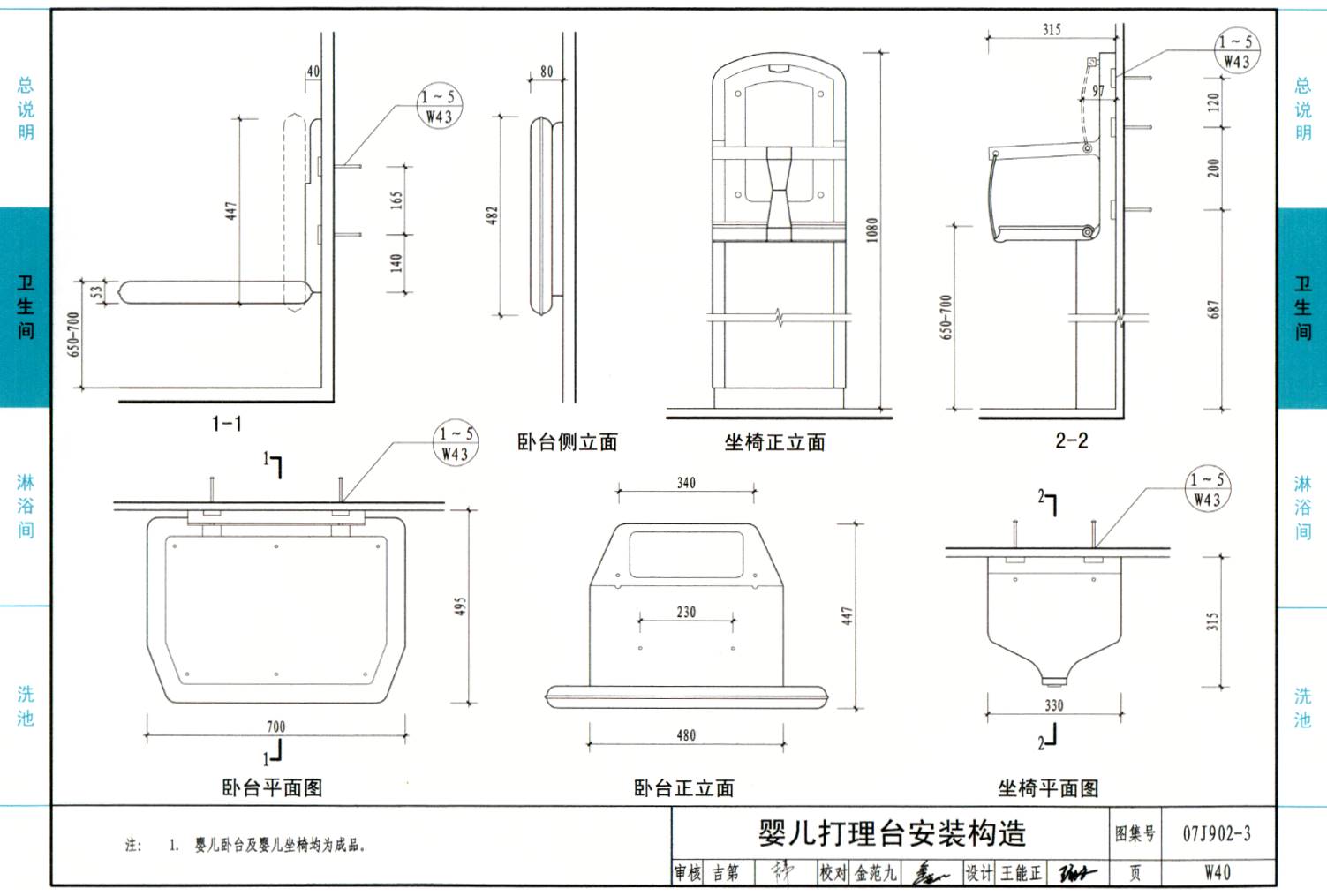

| 婴儿打理台安装构造 | W40 |
| 卫生纸盒、挂衣钩安装构造 | W41 |
| 烘手器、挂衣钩安装构造 | W42 |
| 卫生间配件安装构造 | W43 |
| 后排水式坐便器支架构造 | W44 |
| 后排水式洗手盆小便斗安装构造 | W45 |
| 淋浴间 | |
| 淋浴间设计选用说明 | L1 |
| 无性别淋浴间平面 | L3 |
| A型无性别淋浴间布置示意图 | L4 |
| B型无性别淋浴间布置示意图 | L5 |
| C型无性别淋浴间布置示意图 | L6 |
| D型无性别淋浴间布置示意图 | L7 |
| E型无性别淋浴间布置示意图 | L8 |
| F型无性别淋浴间布置示意图 | L9 |
| 儿童淋浴间布置示意图 | L10 |
| A型无障碍淋浴间布置示意图 | L11 |
| B型无障碍淋浴间布置示意图 | L12 |

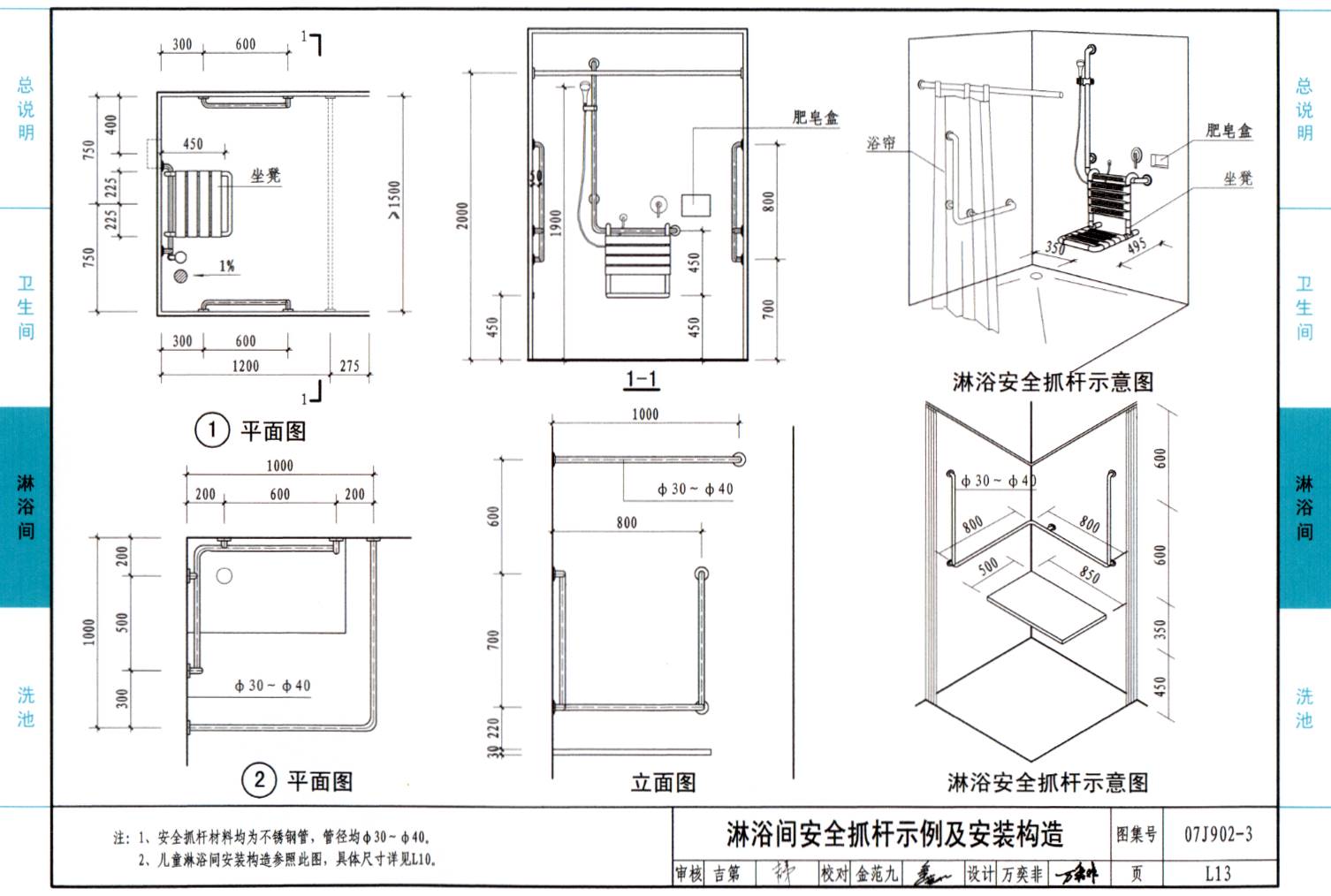

| 淋浴间安全抓杆示例及安装构造 | L13 |
| 公共淋浴间 | L14 |
| 浴巾架、肥皂盒、澡液盒安装构造 | L15 |
| 毛巾杆、毛巾环、浴帘杆、淋浴喷头架安装构造 | L16 |
| 专用整体卫浴间 | |
| 整体抗菌卫浴间设计选用说明 | Z1 |
| 专用整体卫浴间构造 | Z2 |
| 病房改造整体卫浴间构造 | Z5 |
| 洗池 | |
| 洗池设计选用说明 | X1 |
| 单盆不锈钢医用清洗池 | X2 |
| 双盆不锈钢医用清洗地 | X3 |
| 单盆双龙头不锈钢医用清洗池 | X4 |
| 医用水洗台构造 | X5 |
| 普通洗池 | X6 |
| 普通陶瓷成品洗手池 | X7 |
| 玻璃板洗手池构造 | X8 |
| 医用人造石整体刷手池 | X9 |
| 抑菌人造石洗婴池 | X10 |
| 普通洗婴池 | X12 |
| 普通石膏池及石膏存储池 | X13 |
| 医用成品不锈钢石膏池构造 | X14 |

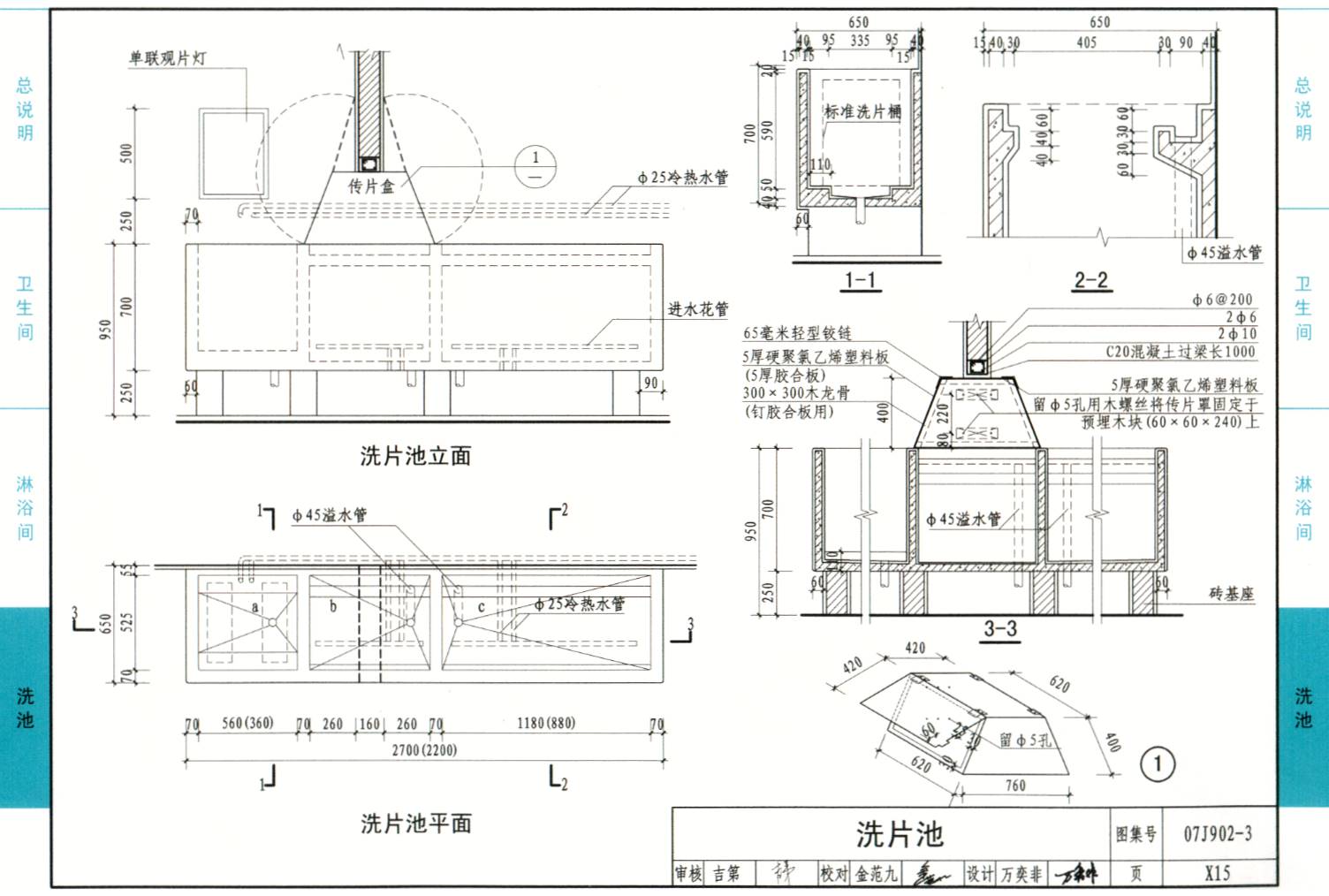

| 洗片池 | X15 |
| 倒便池 | X16 |
| 小儿科洗手池 | X17 |
| 胃镜冲洗池 | X18 |
| 动物解剖台 | X19 |
| 普通洗试管池 | X20 |
| 化验室试管池（侧置水槽台、带滴水架） | X21 |
| 拖布池 | X22 |
| 不锈钢医用清洗池安装构造 | X23 |
| 洗池防溅板构造 | X24 |
| 相关技术资料 |
样张
