07J902-2：医疗建筑 固定设施
- 图集编号
- 07J902-2
- 图集名称
- 医疗建筑 固定设施
- 定价
- 42.00 元
- 开本
- 16 开
- 主编单位
- 中国医院协会医院建筑分会
- 中国建筑标准设计研究院
- 北京北方天宇建筑装饰有限责任公司
内容简介
适用范围：适用于新建、改建、扩建的医疗建筑，使用对象主要为建筑师、室内设计师、施工、监理等相关领域的从业人员。
主要内容：图集主要包括医疗建筑中常用的台窗、台站、柜橱、床头医疗带装置、医用防撞带、墙体护角；医用隔帘导轨、医用输液导轨、婴儿打理台、医用书写板及标识等。
特 点： 图集编制针对医疗行业的特点，提供了多种式样和规格的各类固定设施及节点安装详图，并附彩色图片，可以直接选用。
目录
| 目录 | 1 |
|---|---|
| 总说明 | 4 |
| 1 医用台窗 | |
| 医用台窗说明 | 1-1 |
| 医用台窗示例 | 1-2 |
| 挂号、收费、出入院手续台窗平面及内、外立面选型图 | 1-3 |
| 挂号、收费、出入院手续台窗A段选型图 | 1-4 |
| 挂号、收费、出入院手续台窗A段节点大样图 | 1-5 |
| 挂号、收费、出入院手续台窗B段选型图 | 1-7 |

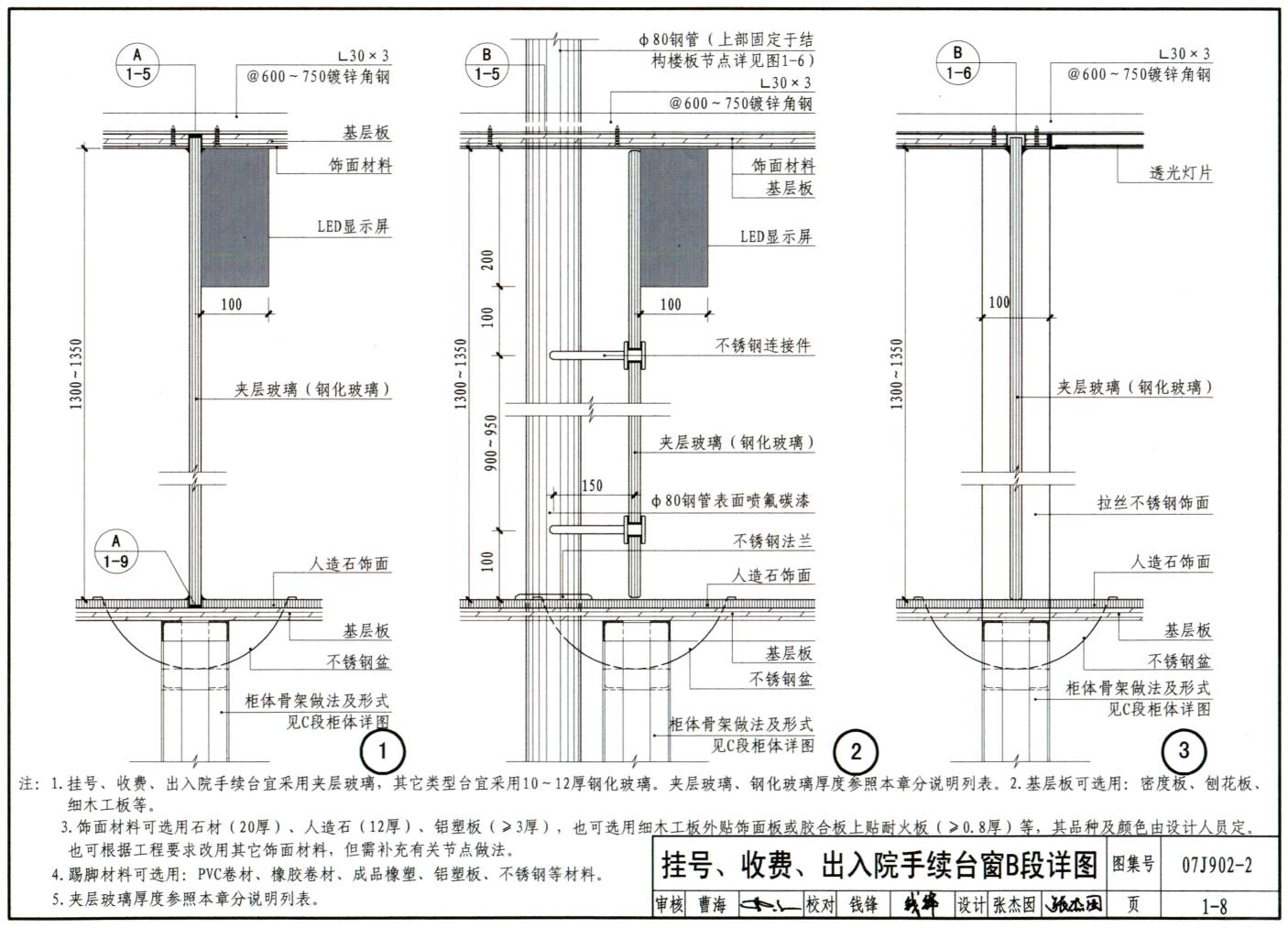

| 挂号、收费、出入院手续台窗B段详图 | 1-8 |
| 挂号、收费、出入院手续台窗B段节点大样图 | 1-9 |
| 挂号、收费、出入院手续台窗C段选型图 | 1-10 |
| 挂号、收费、出入院手续台窗C段详图 | 1-11 |
| 挂号、收费、出入院手续台窗C段节点大样图 | 1-14 |
| VIP挂号、收费、出入院手续台平、立面图 | 1-16 |
| VIP挂号、收费、出入院手续台详图 | 1-17 |
| 取药台窗平面及内、外立面选型图 | 1-18 |
| 取药台窗B段选型图 | 1-19 |
| 取药台窗B段详图 | 1-20 |
| 采血台窗平面及内、外立面选型图、节点大样图 | 1-21 |
| 简易台窗平面、立面详图及节点大样图 | 1-22 |
| 无障碍台窗平面、内外立面图及台窗特殊平面布置图 | 1-23 |
| 2 医用站台 | |
| 医用站台说明 | 2-1 |
| 医用站台示例 | 2-2 |
| 总咨询站台平、立面图 | 2-3 |
| 总咨询站台图 | 2-4 |
| 分诊站台平、立面图 | 2-5 |
| 分诊站台详图 | 2-6 |
| 导医站台平、立面图 | 2-7 |
| 导医站台详图 | 2-8 |

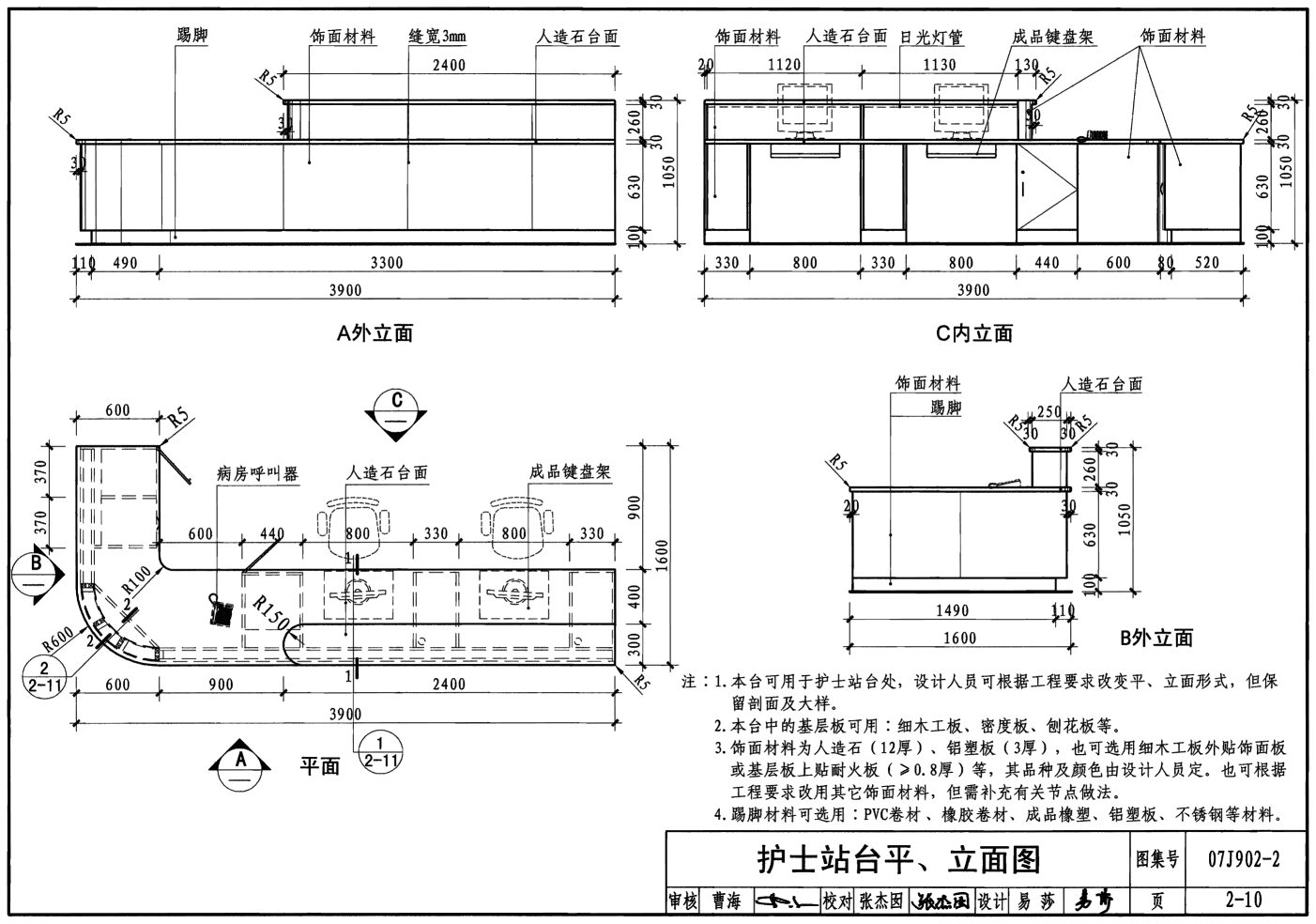

| 护士站台平、立面图 | 2-10 |
| 护士站台详图 | 2-11 |
| 简易型咨询、导医、护士站台平、立面图 | 2-12 |
| 简易型咨询、导医、护士站台详图 | 2-13 |
| 站台吊眉平、立面图 | 2-14 |
| 站台吊眉详图 | 2-15 |
| 3 医疗专用柜 | |
| 医疗专用柜说明 | 3-1 |
| 医疗专用柜示例 | 3-2 |
| 处置室、治疗室医用柜 | 3-3 |
| 套间病房配餐柜 | 3-4 |
| 教学会诊室医用柜 | 3-5 |
| 医疗专用柜安装详图 | 3-6 |
| 医疗专用组合柜示例 | 3-8 |
| 医疗专用组合柜选用表 | 3-9 |
| 4 医用病房床头装置 | |
| 医用病床头装置说明 | 4-1 |
| 医用病床头装置示例 | 4-2 |
| 附着式、嵌入式治疗带 | 4-3 |
| 附着式、嵌入式治疗带安装构造 | 4-4 |
| 隐蔽式治疗带 | 4-5 |
| 竖向式治疗带 | 4-6 |
| 壁挂式治疗带 | 4-7 |
| 5 医用防护设施 | |
| 医用防护设施说明 | 5-1 |
| 防撞扶手、带、护角示例 | 5-2 |
| 防撞护角示例 | 5-3 |
| 防撞扶手及防撞护角索引图 | 5-4 |
| PVC防撞扶手安装构造 | 5-5 |
| 人造石、金属、木防撞扶手安装构造 | 5-6 |
| PVC防撞带安装构造 | 5-7 |
| 木质防撞护带安装构造 | 5-8 |
| 防撞护角安装构造 | 5-9 |
| 病床头护墙条安装构造 | 5-11 |
| 6 其他医用固定设施 | |
| 其它医用固定设施说明 | 6-1 |
| 其它医用固定设施示例 | 6-2 |
| 隔帘导轨安装详图及节点 | 6-3 |
| 输液导轨安装详图及节点 | 6-4 |
| 医用书写板安装节点 | 6-5 |
| 婴儿打理台式样图 | 6-6 |
| 婴儿打理安装节点 | 6-7 |
| 7 医用标识 | |
| 医用标识说明 | 7-1 |
| 医用标识示例 | 7-4 |
| 建筑外墙面大字标识安装节点 | 7-6 |

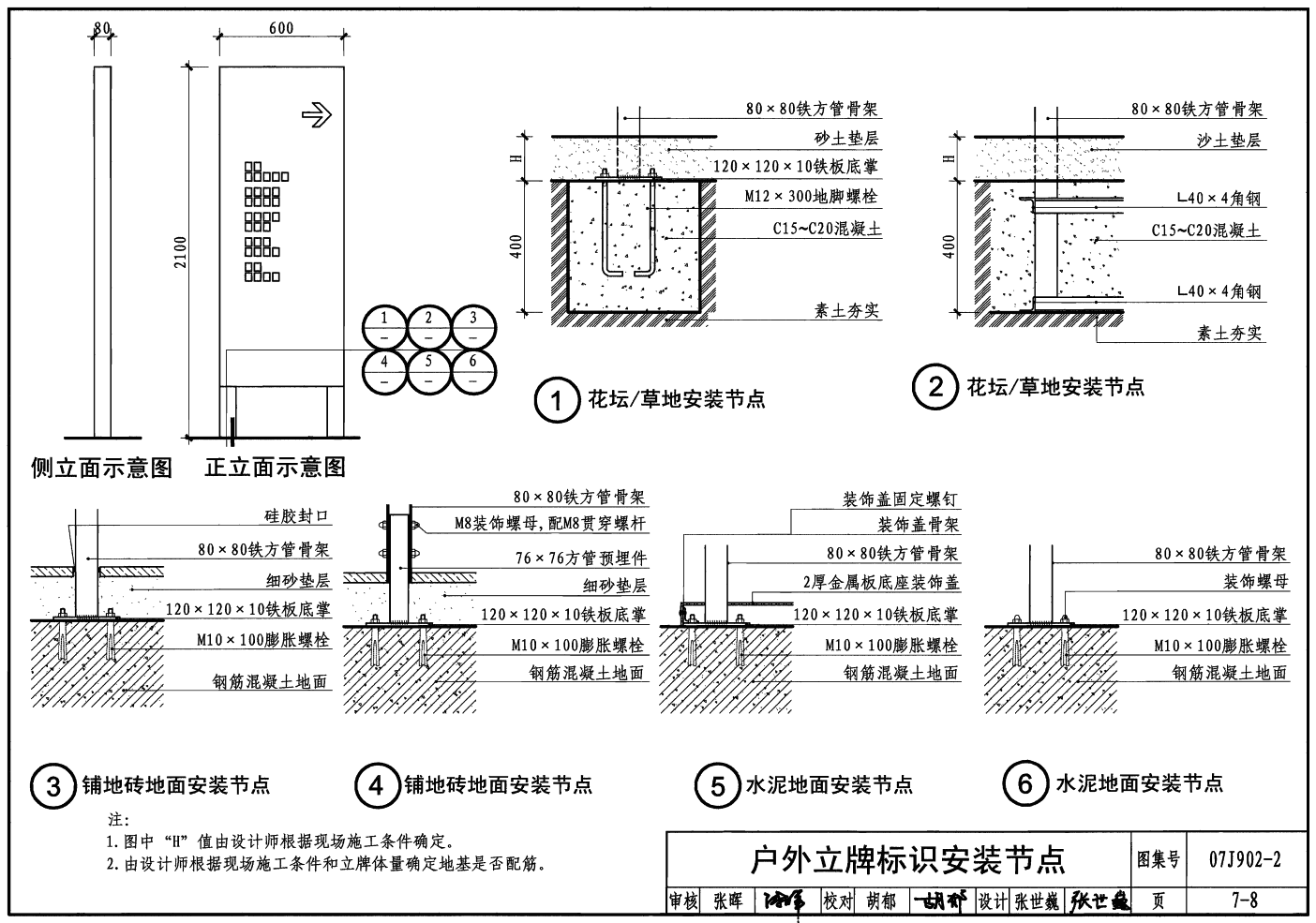

| 户外立牌安装节点 | 7-8 |
| 户外指路牌安装节点 | 7-9 |
| 常用标识示意图 | 7-10 |
| 常用标识安装节点 | 7-11 |
| 玻璃标识安装节点 | 7-13 |
| 挂号、收费窗口标识通用安装节点 | 7-14 |
| 平面分布图标识通用安装节点 | 7-15 |
| 相关技术资料 |
样张
网友推荐
-
网友【wspwwc】点评：为特殊建筑出的图集都是值得推荐的。这本图集也是针对医疗建筑的，适用范围包括新建、改建、扩建的医疗建筑，主要内容主要包括医疗建筑中常用的台窗、台站、柜橱、床头医疗带装置、医用防撞带、墙体护角；医用隔帘导轨、医用输液导轨、婴儿打理台、医用书写板及标识等。图集编制针对医疗行业的特点，提供了多种式样和规格的各类固定设施及节点安装详图，并附彩色图片，可以直接选用。
