04G415-1：预应力混凝土折线形屋架（预应力钢筋为钢绞线 跨度18m～30m）
- 图集编号
- 04G415-1
- 图集名称
- 预应力混凝土折线形屋架（预应力钢筋为钢绞线 跨度18m～30m）
- 定价
- 63.00 元
- 开本
- 8 开
- 主编单位
- 中元国际工程设计研究院
内容简介
本图集适用于柱距6m，非抗震和抗震设防烈度为6～8度，基本风压≤0.9kN/m2；基本雪压≤0.7kN/m2的一般工业厂房。本图集为18m、21m、24m、27m、30m跨度预应力混凝土折线形屋架施工图；18m、21m、24m跨度的屋架可悬挂一台1～3t电动葫芦或电动单梁悬挂吊车；屋面荷载效应基本组合设计值为3.5、4.0、4.5、5.0、5.5、6.0kN/m2共六级；屋架安全等级为二级；重要性系数γ0为1.0。设计、施工人员使用本图集时，可与04G410-1～2、05G512等配套使用。
备注
代替95G415-6~10、95(03)G415-6~10
目录
| 目录 | 1 |
|---|---|

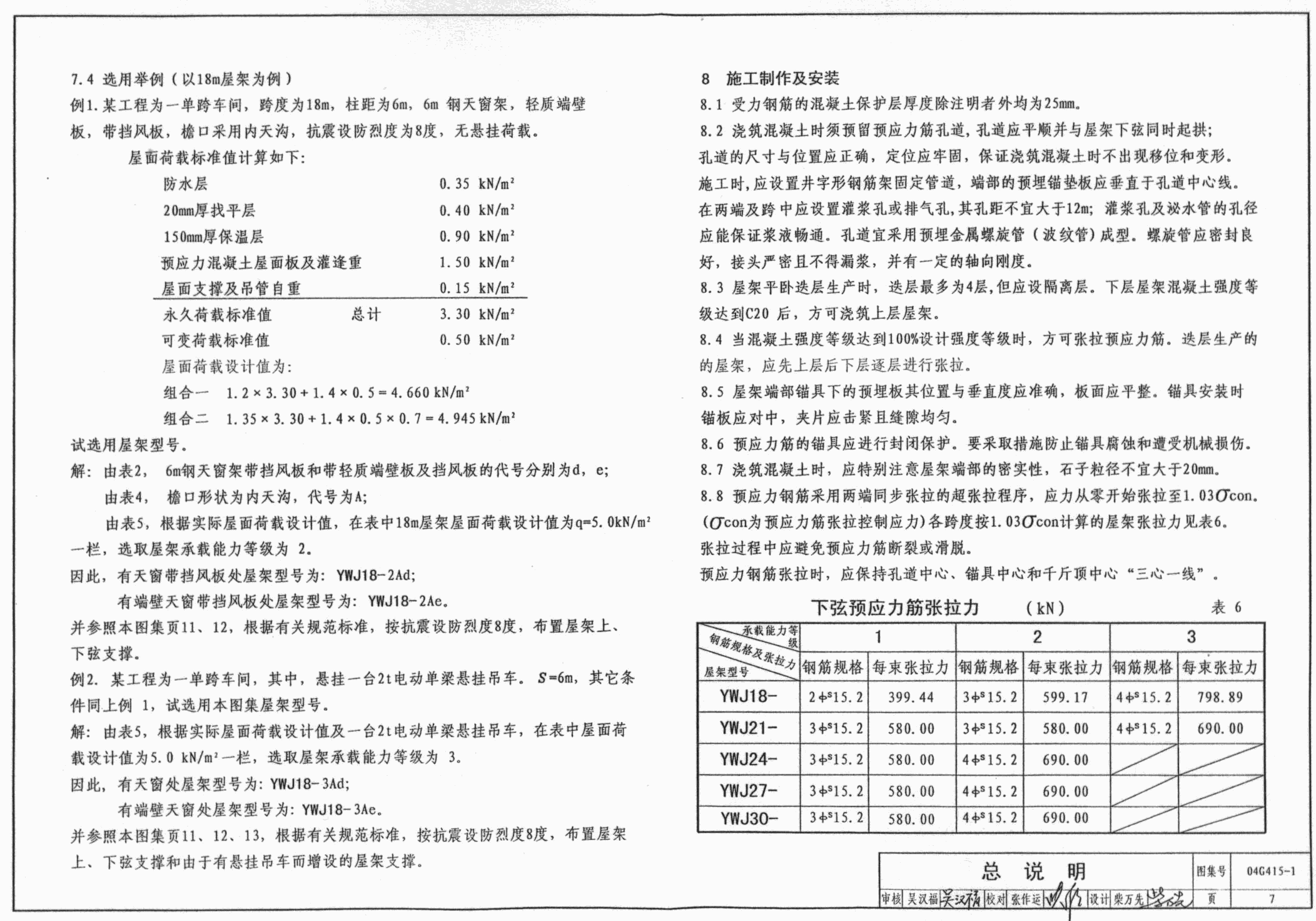

| 总说明 | 3 |
| 18m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度） | 10 |
| 18m跨屋架上弦支撑平面布置示意图（用于抗震设防烈度为8度） | 11 |
| 18m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6～8度） | 12 |
| 18m跨有悬挂吊车时屋架增设支撑布置示意图 | 13 |
| 21m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度） | 14 |
| 21m跨屋架上弦支撑平面布置示意图（用于抗震设防烈度为8度） | 15 |
| 21m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6～8度） | 16 |
| 21m跨有悬挂吊车时屋架增设支撑布置示意图 | 17 |
| 24m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度） | 18 |
| 24m跨屋架上弦支撑平面布置示意图（用于抗震设防烈度为8度） | 19 |
| 24m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6～8度） | 20 |
| 24m跨有悬挂吊车时屋架增设支撑布置示意图 | 21 |
| 27m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度） | 22 |
| 27m跨屋架上弦支撑平面布置示意图（用于抗震设防烈度为8度） | 23 |
| 27m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6～8度） | 24 |
| 30m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度） | 25 |
| 30m跨屋架上弦支撑平面布置示意图（用于抗震设防烈度为8度） | 26 |
| 30m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6～8度） | 27 |
| 屋架与柱连接节点图 | 28 |
| 屋架与抗风柱连接节点图 | 29 |
| 屋面安装节点图 | 30 |
| 天窗架安装节点图 | 31 |
| 屋架上弦支撑安装节点图（一）～（四） | 32 |
| 屋架下弦支撑安装节点图（一）～（二） | 36 |
| 有悬挂吊车时屋架增设预埋件图 | 38 |

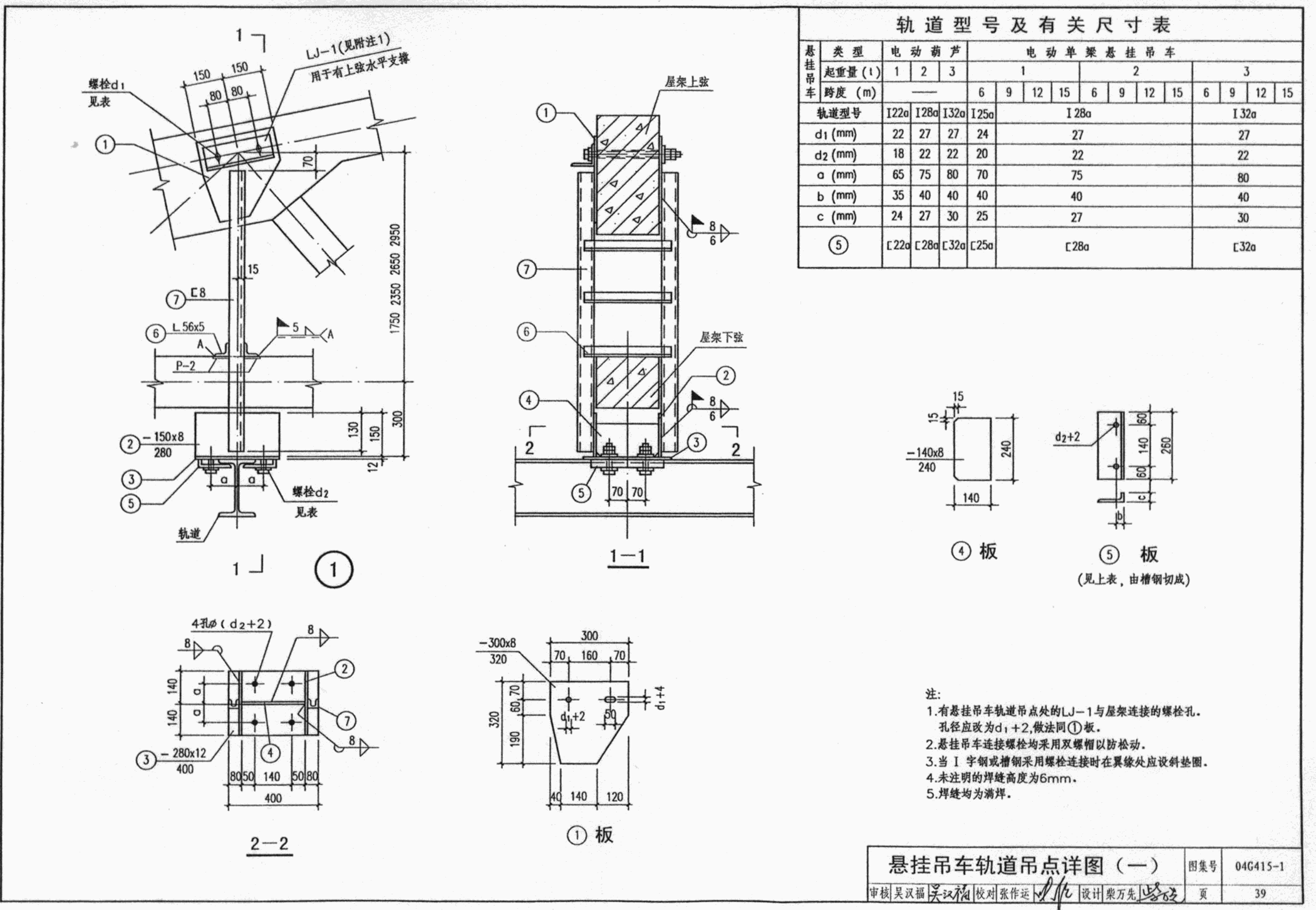

| 悬挂吊车轨道吊点详图（一）～（四） | 39 |
| 悬挂吊车轨道接头及车挡详图 | 43 |
| 斜撑C-1，2详图 | 44 |
| 18m跨屋架与屋面板、天窗架连接预埋件布置图 | 45 |
| 18m跨屋架模板图 | 46 |
| 18m跨屋架配筋图 | 47 |
| 18m跨屋架配筋节点大样（一）～（三） | 48 |
| 18m跨屋架预制腹杆详图（一）、（二） | 51 |

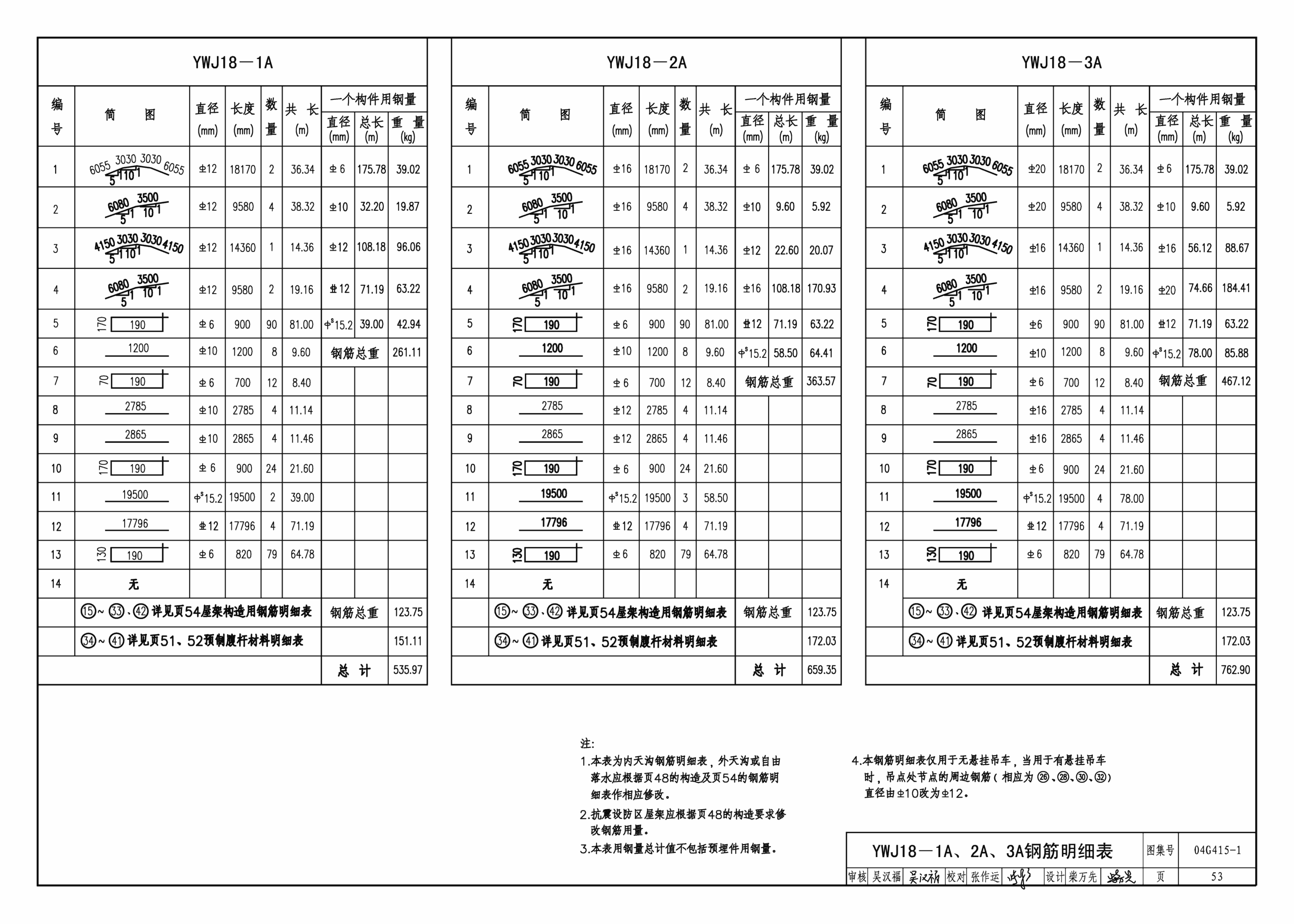

| YWJ18-1A、2A、3A钢筋明细表 | 53 |

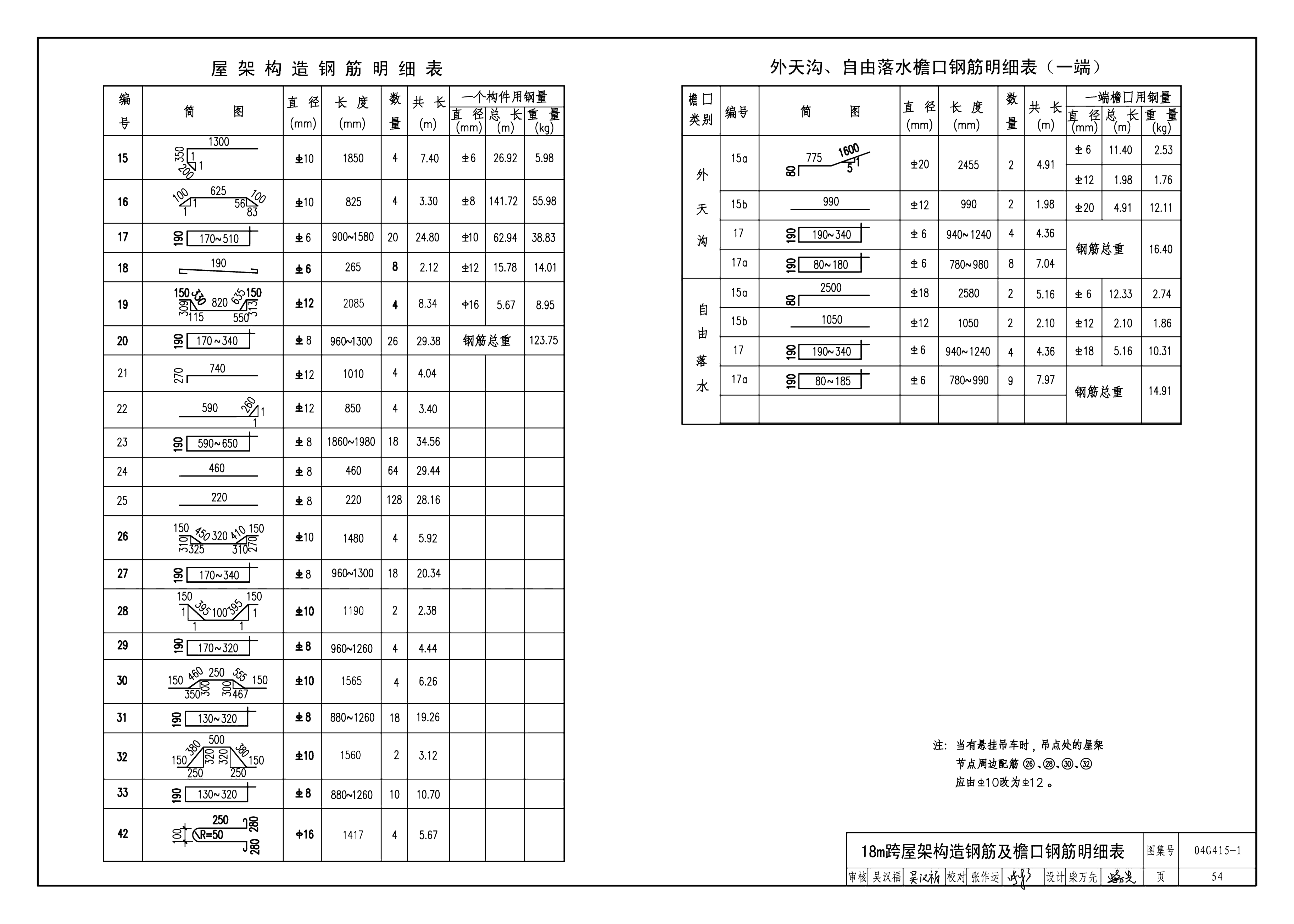

| 18跨屋架构造钢筋及檐口钢筋明细表 | 54 |
| 21m跨屋架与屋面板、天窗架连接预埋件布置图 | 55 |
| 21m跨屋架模板图 | 56 |

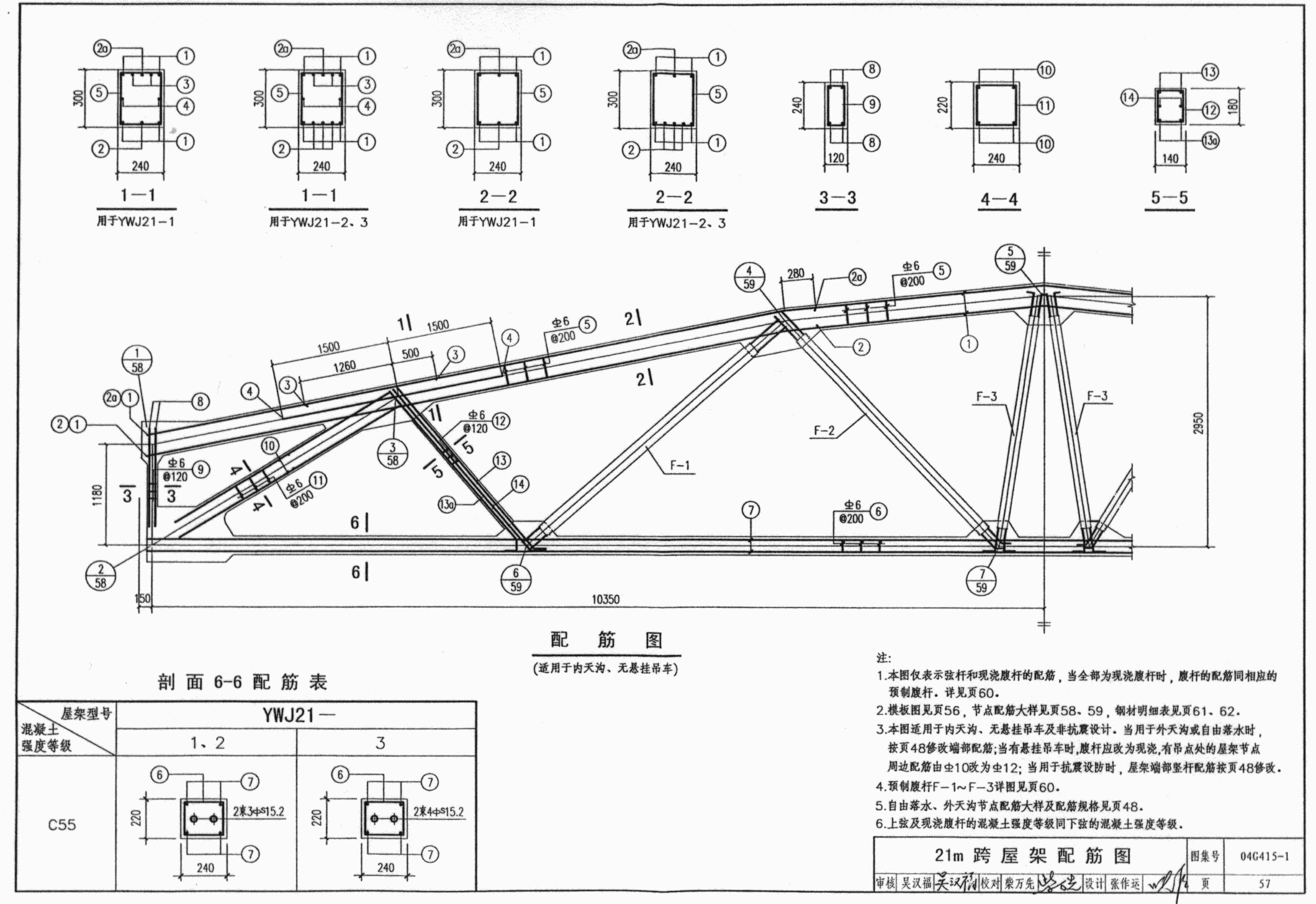

| 21m跨屋架配筋图 | 57 |
| 21m跨屋架配筋节点大样（一）、（二） | 58 |
| 21m跨屋架预制腹杆详图 | 60 |
| YWJ21-1A、2A、3A钢筋明细表 | 61 |
| 21m跨屋架构造钢筋明细表 | 62 |
| 24m跨屋架与屋面板、天窗架连接预埋件布置图 | 63 |

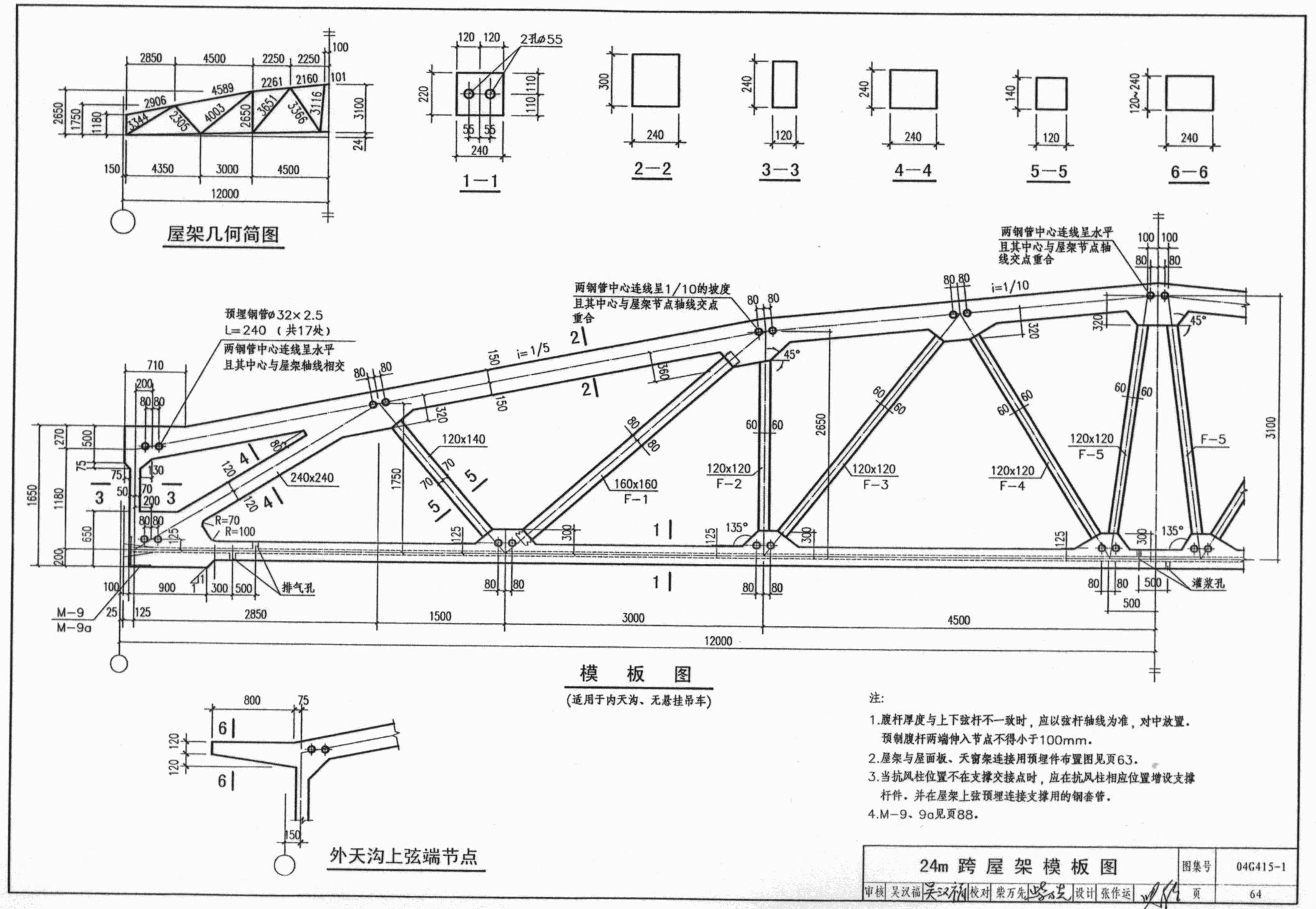

| 24m跨屋架模板图 | 64 |

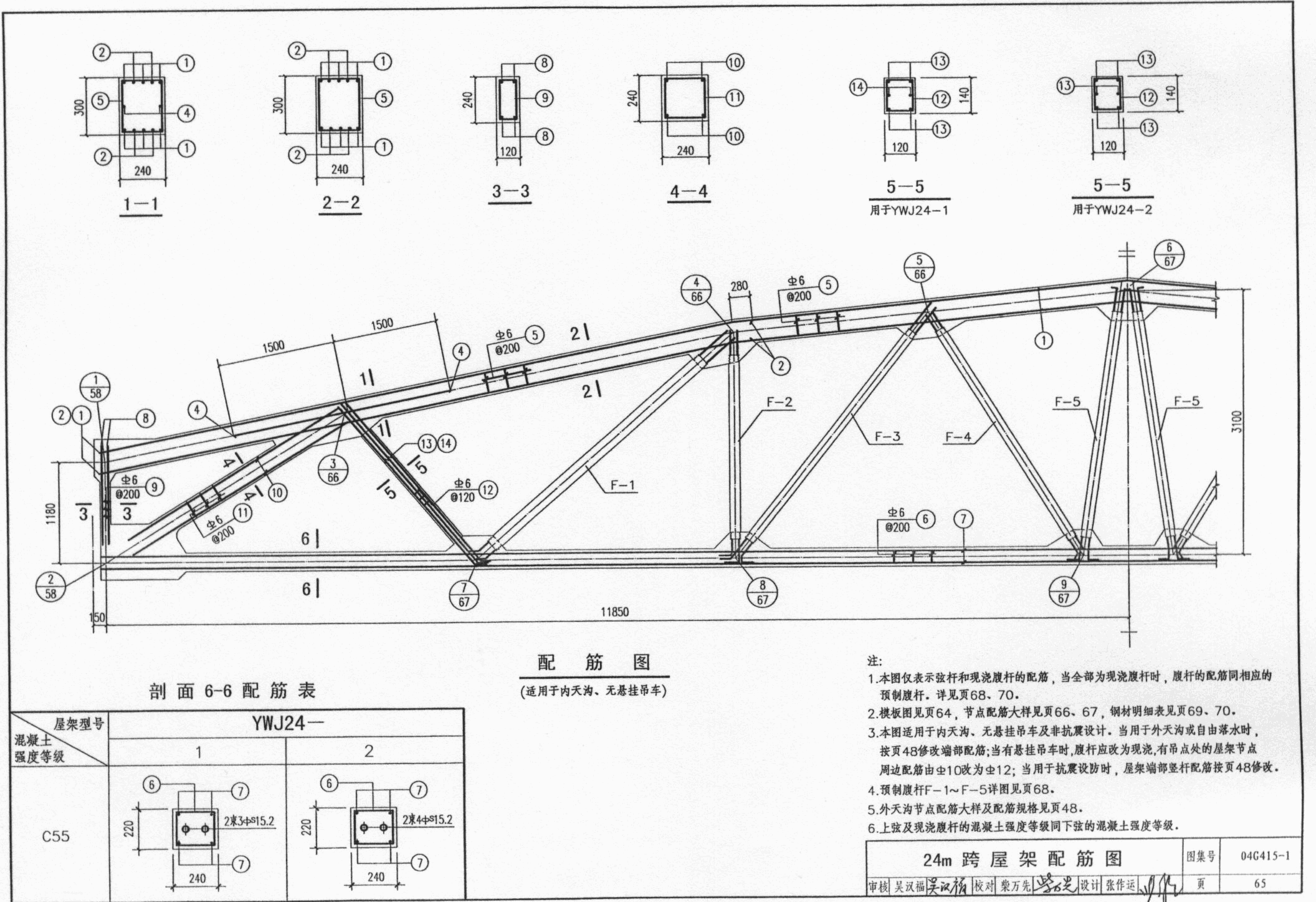

| 24m跨屋架配筋图 | 65 |
| 24m跨屋架配筋节点大样（一）、（二） | 66 |
| 24m跨屋架预制腹杆详图 | 68 |
| YWJ24-1A、2A钢筋明细表 | 69 |
| 24跨屋架构造钢筋及预制腹杆材料明细表 | 70 |
| 27m跨屋架与屋面板、天窗架连接预埋件布置图 | 71 |
| 27m跨屋架模板图 | 72 |

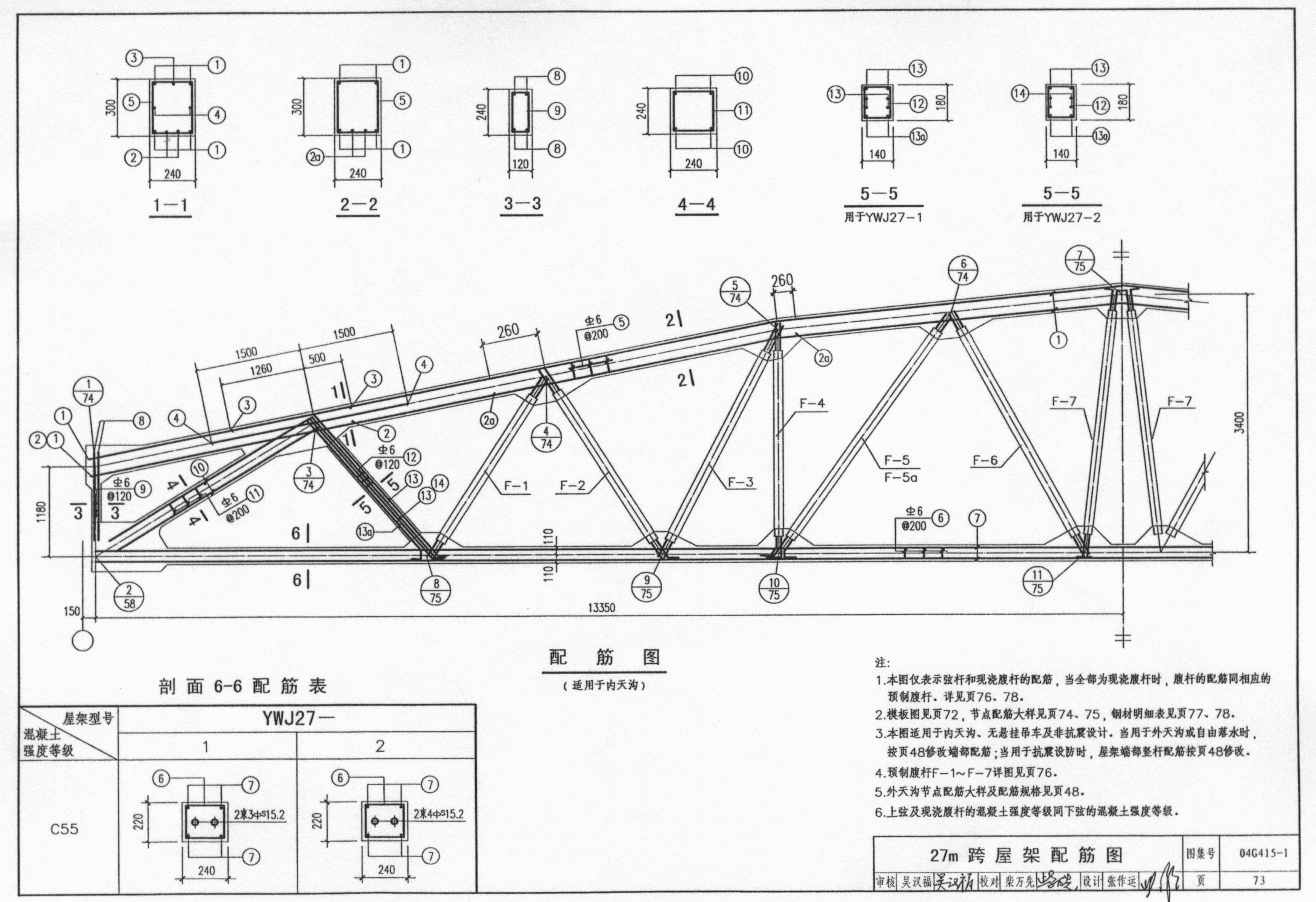

| 27m跨屋架配筋图 | 73 |
| 27m跨屋架配筋节点大样（一）、（二） | 74 |
| 27m跨屋架预制腹杆详图 | 76 |
| YWJ27-1A、2A钢筋明细表 | 77 |
| 27跨屋架构造钢筋及预制腹杆材料明细表 | 78 |
| 30m跨屋架与屋面板、天窗架连接预埋件布置图 | 79 |
| 30m跨屋架模板图 | 80 |

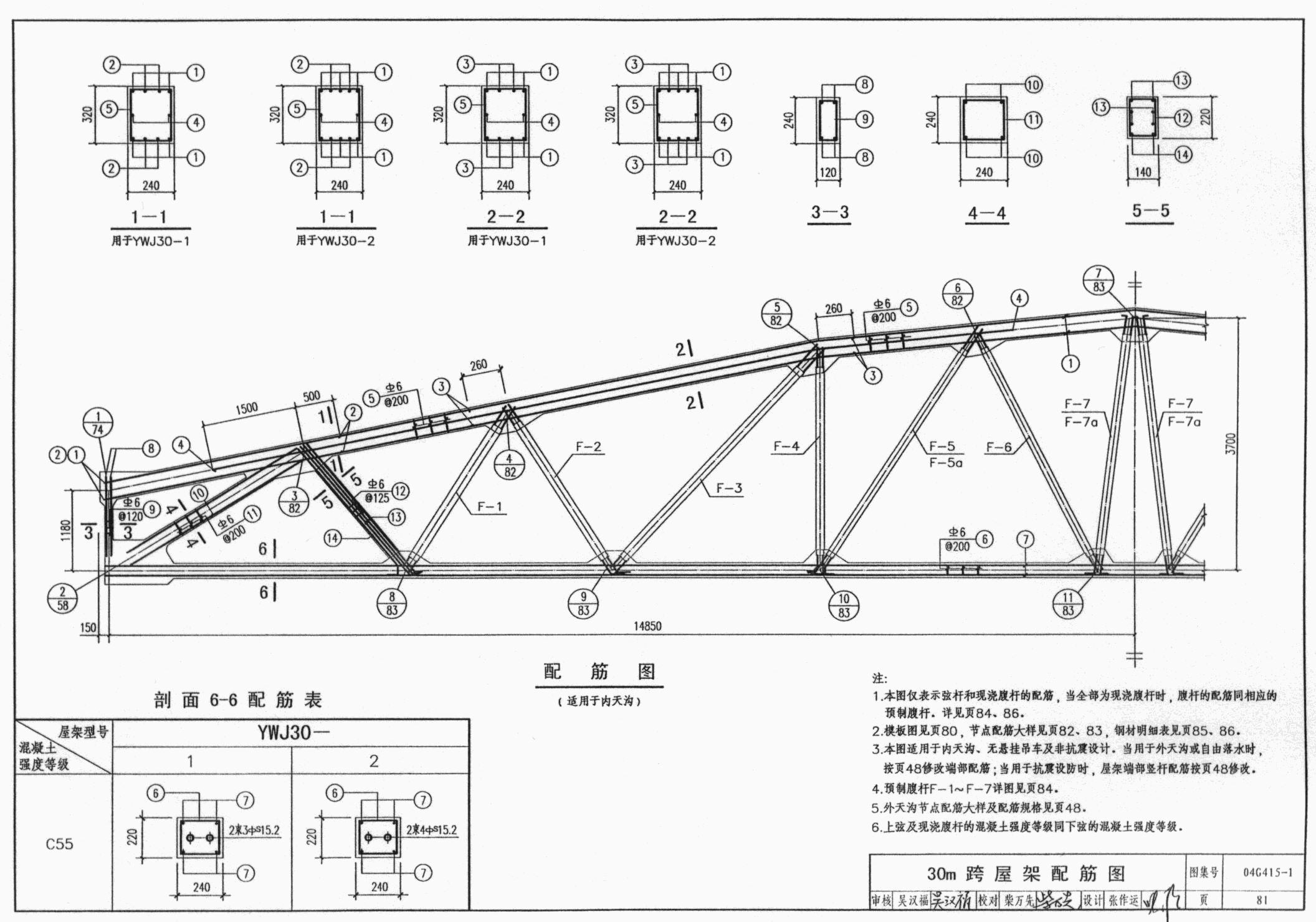

| 30m跨屋架配筋图 | 81 |
| 30m跨屋架配筋节点大样（一）、（二） | 82 |
| 30m跨屋架预制腹杆详图 | 84 |
| YWJ30-1A、2A钢筋明细表 | 85 |
| 30跨屋架构造钢筋及预制腹杆材料明细表 | 86 |
| 预埋件详图（一）、（二） | 87 |
| 上弦水平支撑SC-1～SC-6详图 | 89 |
| 上弦水平支撑SC-7～SC-12详图 | 90 |

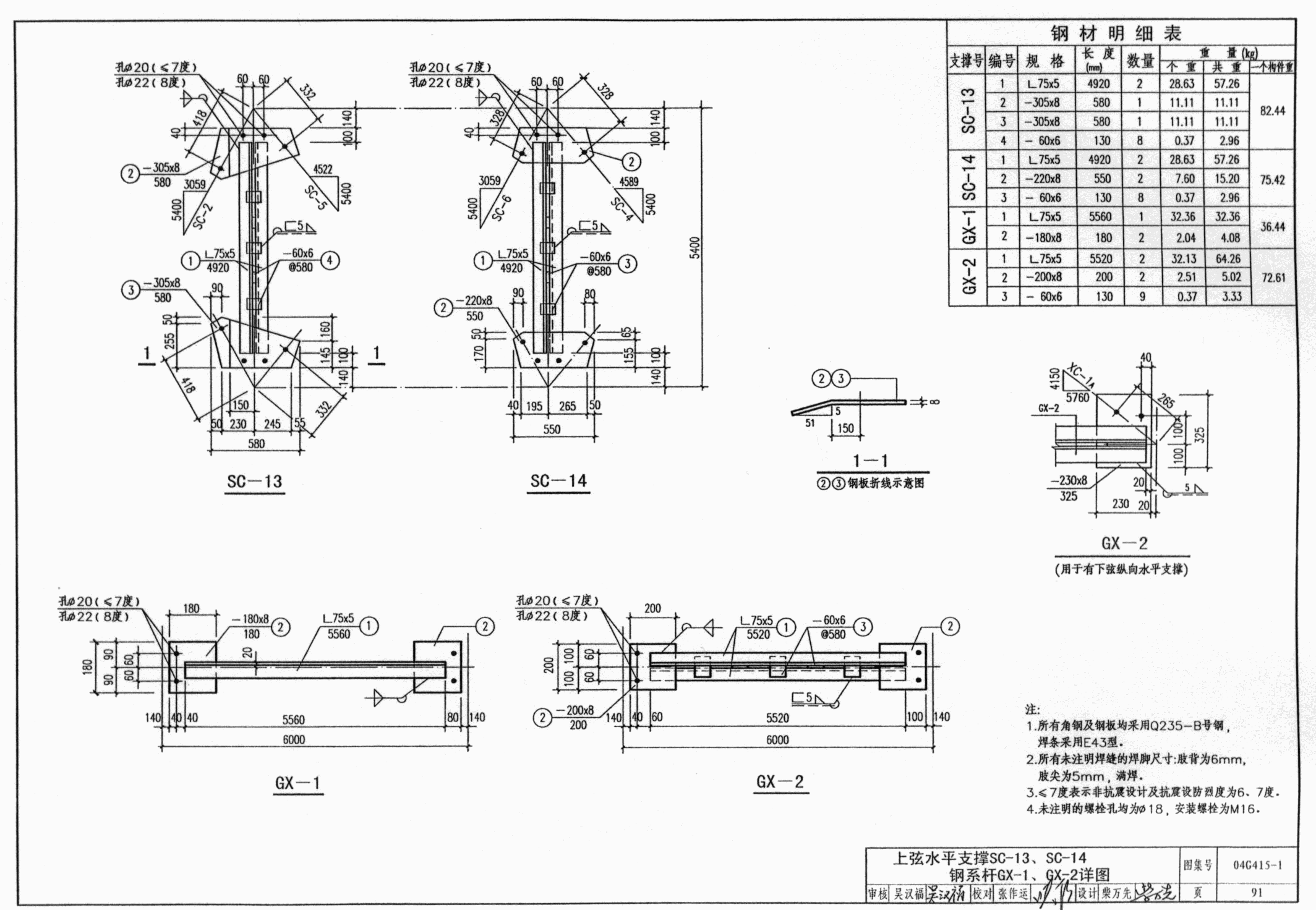

| 上弦水平支撑SC-13、SC-14，钢系杆GX-1、GX-2详图 | 91 |
| 上弦水平支撑SC-1A～SC-6A详图 | 92 |
| 上弦水平支撑SC-7A～SC-12A详图 | 93 |
| 上弦水平支撑SC-13A～SC-18详图 | 94 |
| 下弦水平支撑XC-1～XC-6详图 | 95 |

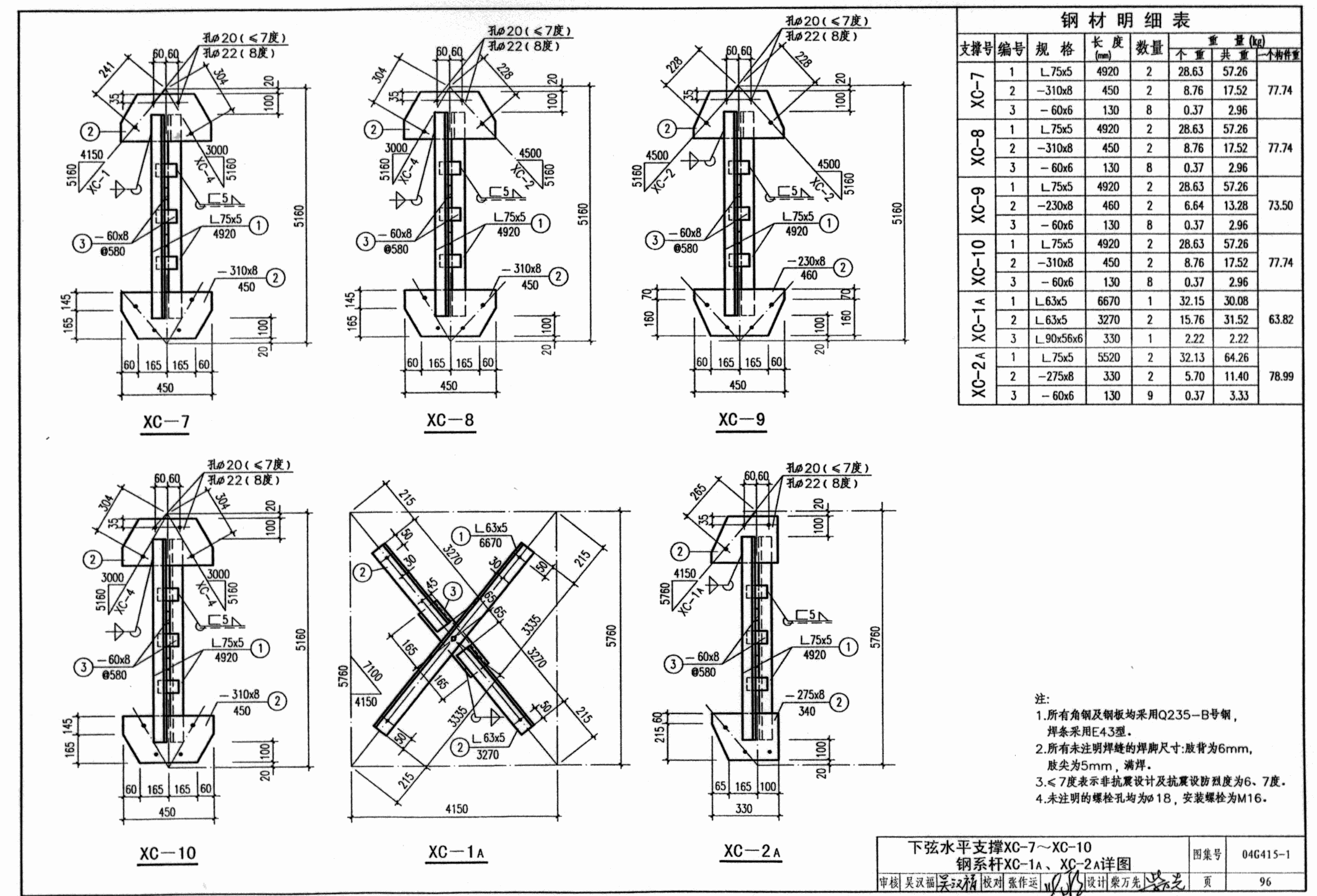

| 下弦水平支撑XC-7～XC-10,XC-1A、XC-2A详图 | 96 |
| 竖向支撑CC-1详图 | 97 |
| 竖向支撑CC-1A、CC-1B详图 | 98 |
| 竖向支撑CC-2～CC-6详图 | 99 |
| 竖向支撑CC-2～CC-6钢材明细表 | 100 |
| 竖向支撑CC-2A～CC-6A详图 | 101 |
| 竖向支撑CC-2A～CC-6A钢材明细表 | 102 |
| 屋架在单位荷载（P=1）作用下各杆件内力数值表 | 103 |

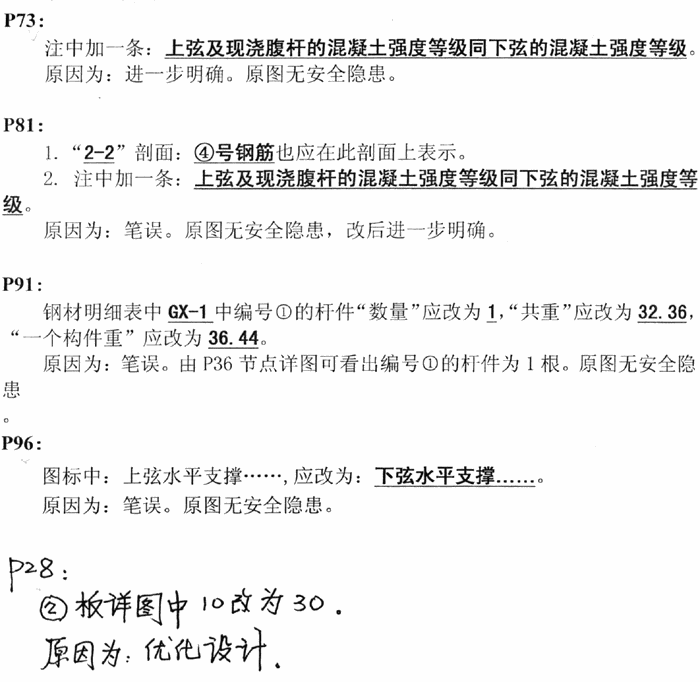

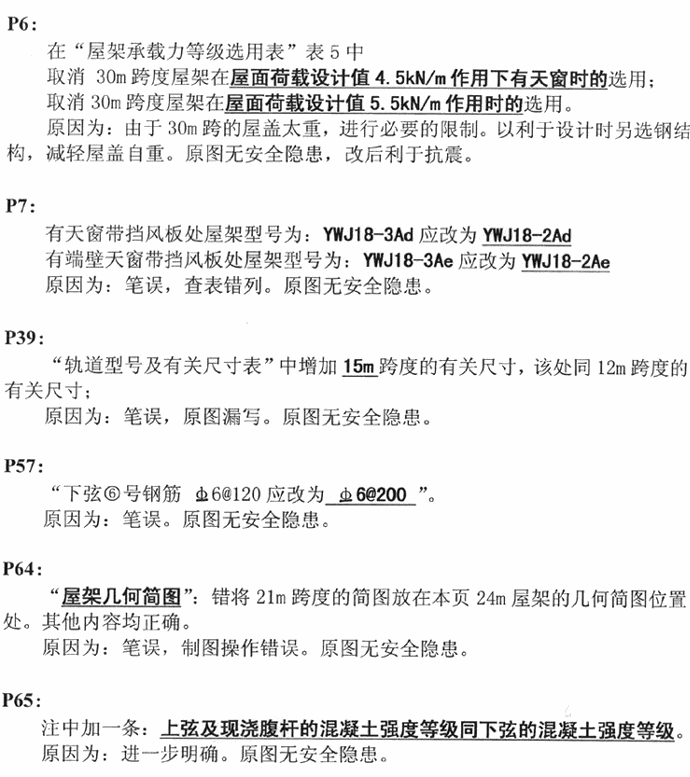

更正信息
网友推荐
-
网友【张家赫zjh】点评：本人在实际工程中应用了24m跨折线梁，钢筋构造通俗易懂，配料表准确无误。 但是64页24m跨屋架几何简图标注有误（我们是按照模板图放大样施工），希望下次改进。
-
网友【xuyi921】点评：很实际也很实用，对设计和施工中能遇到的一些问题给予了很好的解答，确实是本难得的一本好书，顶一下!!
-
网友【hailight】点评：不常用，但看着不错
-
网友【伊人看花落】点评：对于设计有很大的帮助，直接选用图集，能减少很大的工作量，对于施工又恨方便。
