07J501-1：钢雨篷（一）－玻璃面板
- 图集编号
- 07J501-1
- 图集名称
- 钢雨篷（一）－玻璃面板
- 定价
- 27.00 元
- 开本
- 16 开
- 主编单位
- 上海中星志成建筑设计有限公司
内容简介
本图集适用于非抗震设防和抗震设防烈度为6～8度的地区、地面粗糙度类别为B、C、D类，雨篷距地高度15米以下、正常使用环境下的新建民用和工业建筑室外钢结构玻璃雨篷。
主要内容包括：说明、钢雨篷选用表、不同形式（含纯悬挑式，上拉、压杆式，上、下拉杆式等）、不同型材（含T型钢、H型钢、方钢管）和型号的钢雨篷布置图、钢雨篷构造节点和配件详图、其他多种形式的钢雨篷和构造节点及钢雨篷实例照片等。
本图集配合结构专业的07SG528-1《钢雨篷(一)》，平面尺寸为1200×1500到6000×6000（以300为模数）的矩形和扇形玻璃雨篷可在图集中直接选用；提供其他形式的雨篷造型及相关构造节点；图集同时对玻璃雨篷设计有指导作用。
目录
| 目录 | 1 |
|---|---|
| 说明 | 3 |
| 矩形钢雨篷（JP） | |
| 纯悬挑式矩形钢雨篷（JP1）选用表 | 8 |
| 上拉压杆式矩形钢雨篷（JP2）选用表 | 10 |
| 上下拉杆式矩形钢雨篷（JP3）选用表 | 11 |

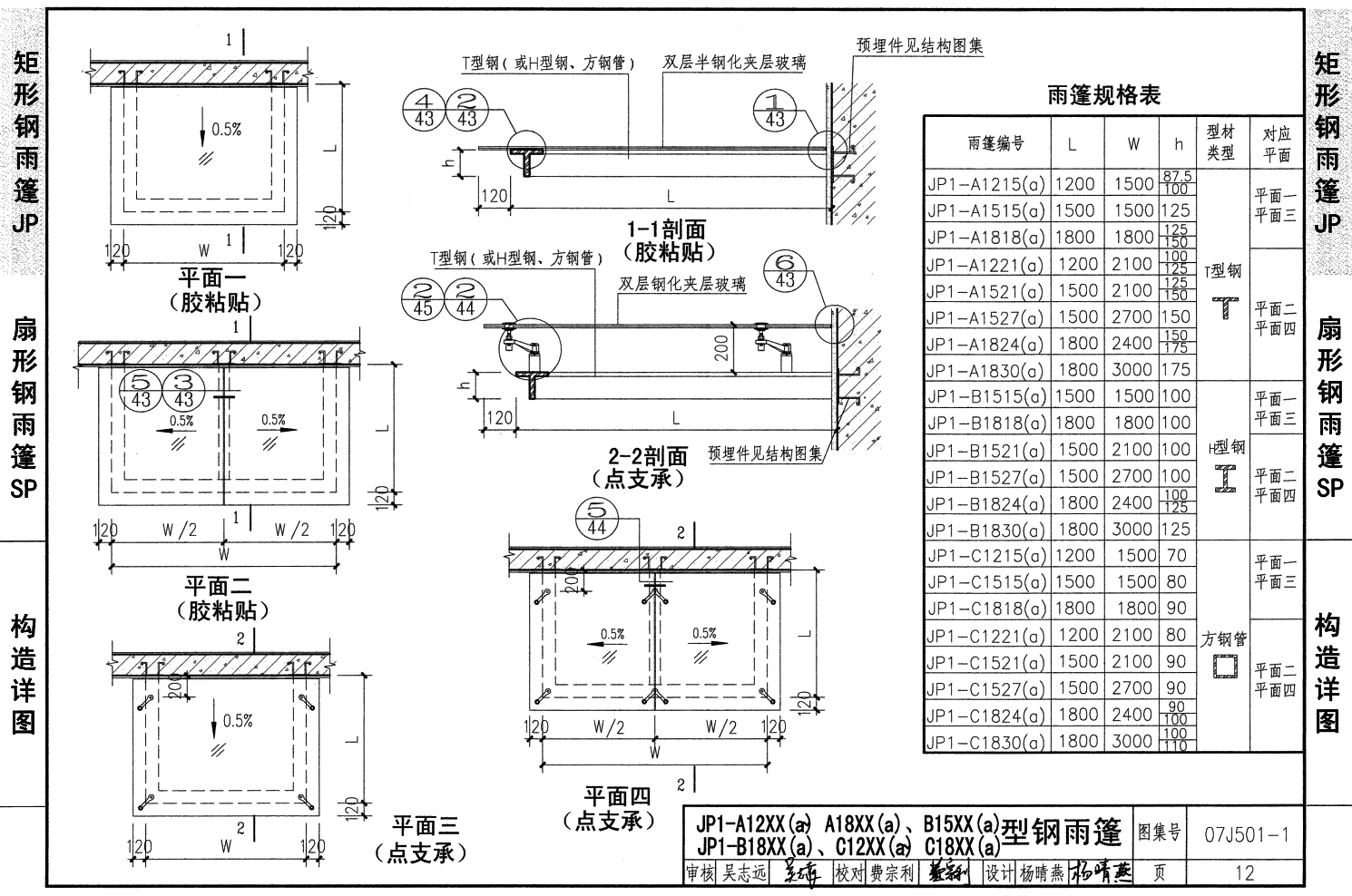

| JP1-A12XX(a)～A18XX(a) JP1-B15XX(a)、B18XX(a) JP1-C12XX(a)～C18XX(a)型钢雨篷 | 12 |
| JP1-A21XXa、A24XXa JP1-B21XXa、B24XXa型钢雨篷 | 13 |
| JP1-A21XX、A24XX JP1-B21XX、B24XX型钢雨篷 | 14 |
| JP2-A30XX、C30XX JP2-B30XX～B42XX型钢雨篷 | 15 |
| JP2-B48XX～B6060型钢雨篷 | 16 |
| JP3-B30XX～B42XX JP3-C30XX型钢雨篷 | 17 |
| JP3-B48XX～B6060型钢雨篷 | 18 |
| 扇形钢雨篷（SP） | |
| 纯悬挑式扇形钢雨篷（SP1）选用表 | 19 |
| 上拉压杆式扇形钢雨篷（SP2）选用表 | 20 |
| 上下拉杆式扇形钢雨篷（SP3）选用表 | 21 |
| SP1-A12XXa～A18XXa SP1-B15XXa、B18XXa SP1-C12XXa～C18XXa型钢雨篷 | 22 |
| SP1-A12XX～A18XX SP1-B15XX、B18XX SP1-C12XX～C18XX型钢雨篷 | 23 |
| SP1-A21XXa、A24XXa SP1-B21XXa、B24XXa型钢雨篷 | 24 |
| SP1-A21XX、A24XX SP1-B21XX、B24XX型钢雨篷 | 25 |
| SP2-A3039、B3039 SP2-B3639、C3039型钢雨篷 | 26 |
| SP2-A30XX、B30XX SP2-C30XX型钢雨篷 | 27 |
| SP2-B36XX、B42XX型钢雨篷 | 28 |
| SP2-B4239型钢雨篷 | 29 |
| SP2-B48XX、B54XX型钢雨篷 | 30 |
| SP2-B6060型钢雨篷 | 31 |
| SP3-B3039、B3639 SP3-C3039型钢雨篷 | 33 |
| SP3-B30XX、C30XX型钢雨篷 | 34 |
| SP3-B36XX、B42XX型钢雨篷 | 35 |
| SP3-B4239型钢雨篷 | 36 |
| SP3-B48XX、B54XX型钢雨篷 | 37 |
| SP3-B6060型钢雨篷 | 38 |
| 构造详图 | |
| 常用点支承爪件形式表 | 40 |
| 点支承连接件装配图 | 42 |

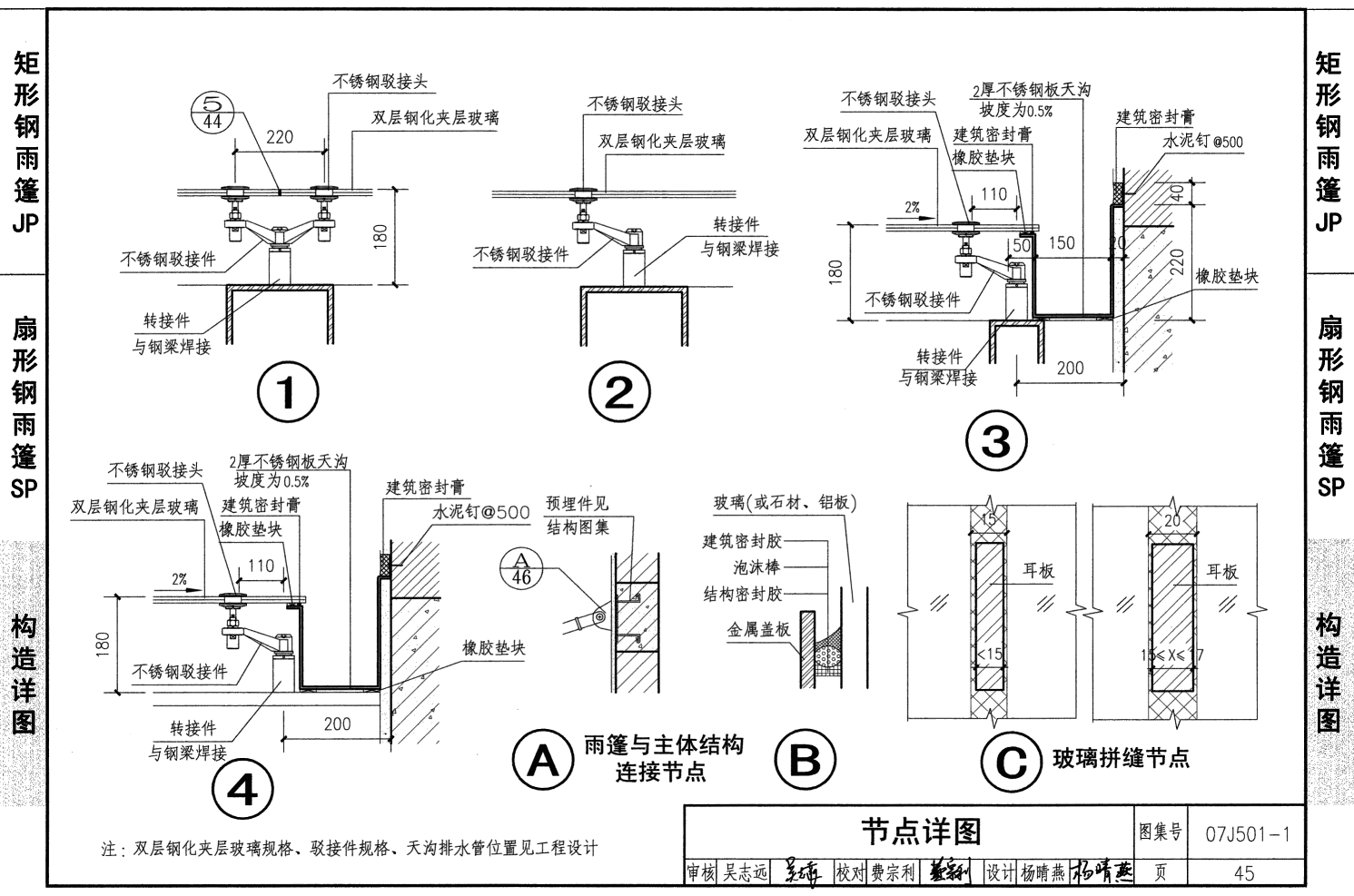

| 节点详图 | 43 |
| JP2、JP3 SP2、SP3型雨篷拉、压杆平面尺寸选用表 | 47 |
| 其他形式钢雨篷及节点详图 | 48 |

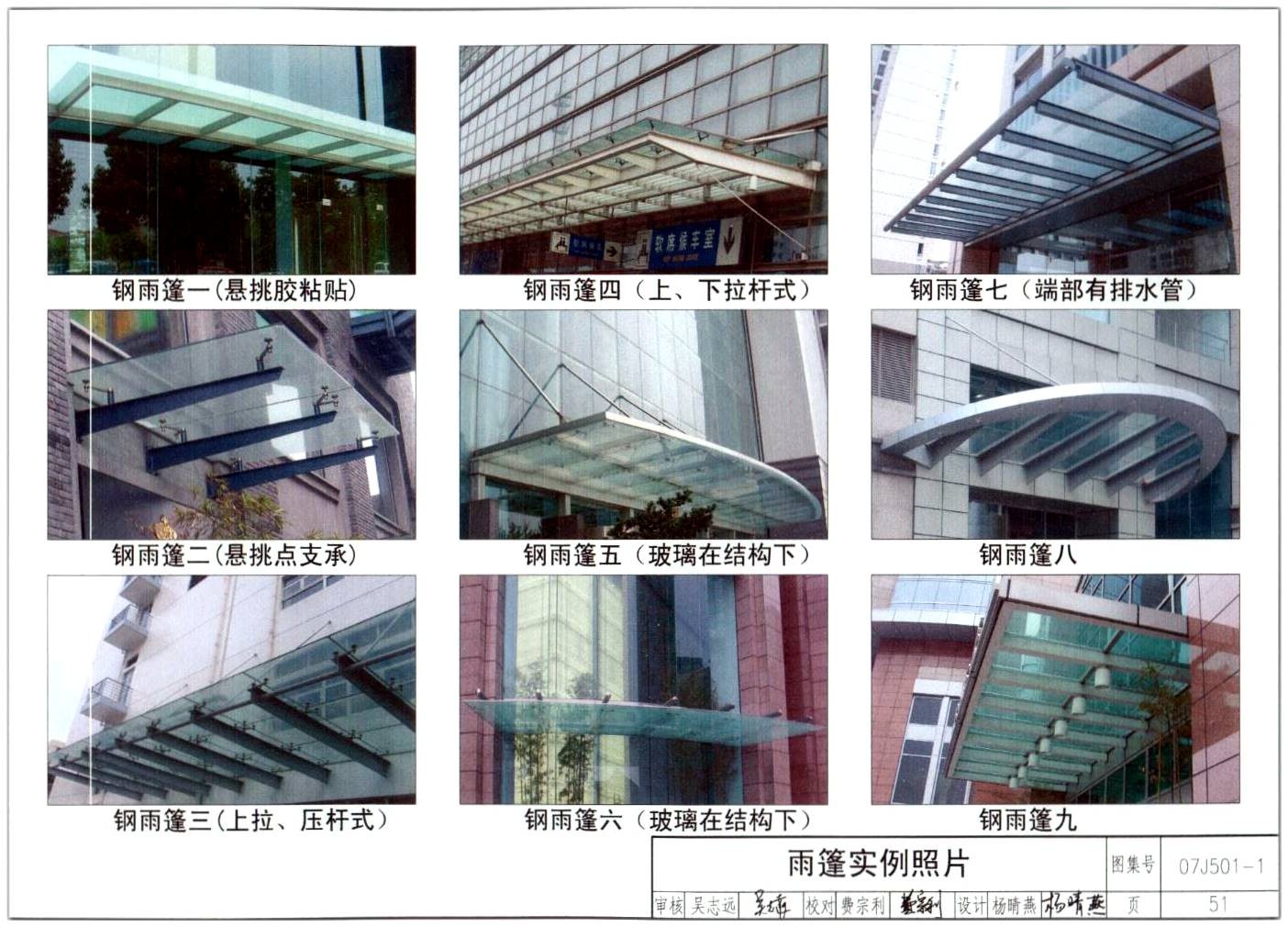

| 雨篷实例照片 | 51 |
| 相关技术资料 | 52 |
样张
网友推荐
-
网友【kwok】点评：矩形和扇形玻璃雨篷可在图集中直接选用；同时对玻璃雨篷设计有指导作用
-
网友【yyl2004】点评：适围用范：图集适用于非抗震设防和抗震设防烈度为6～8度的地区、地面粗糙度类别为B、C、D类，雨篷距地高度15m以下、正常使用环境下的新建民用和工业建筑室外钢结构玻璃雨篷。 主要内容：包括说明、钢雨篷选用表、不同形式(含纯悬挑式,上拉、压杆式,上、下拉杆式等) 、不同型材（含T型钢、H型钢、方钢管）和型号的钢雨篷布置图、钢雨篷构造节点和配件详图、其他多种形式的钢雨篷和构造节点及钢雨篷实例照片等。 特 点：本图集配合结构专业的07SG528-1《钢雨篷（一）》，平面尺寸为1200×1500到6000×6000（以300为模数）的矩形和扇形玻璃雨篷可在图集中直接选用；提供其他形式的雨篷造型及相关构造节点；本图集对玻璃雨篷设计者有指导作用。
-
网友【wspwwc】点评：推荐这本图集是有原因的，上学的时候做公建设计总是苦恼选用什么样的雨棚，这本钢雨棚如及时雨一样让我豁然开朗，原来很多都可以直接选用。本图集适用于非抗震设防和抗震设防烈度为6～8度的地区、地面粗糙度类别为B、C、D类，雨篷距地高度15m以下、正常使用环境下的新建民用和工业建筑室外钢结构玻璃雨篷。里面包括说明、钢雨篷选用表、不同形式(含纯悬挑式,上拉、压杆式,上、下拉杆式等) 、不同型材（含T型钢、H型钢、方钢管）和型号的钢雨篷布置图、钢雨篷构造节点和配件详图、其他多种形式的钢雨篷和构造节点及钢雨篷实例照片等。本图集配合结构专业的07SG528-1《钢雨篷（一）》，平面尺寸为1200×1500到6000×6000（以300为模数）的矩形和扇形玻璃雨篷可在图集中直接选用；提供其他形式的雨篷造型及相关构造节点；本图集对玻璃雨篷设计者有指导作用。
-
网友【xiayumark】点评：较为全面的介绍了，钢结构雨棚的实际构造情况
