03SG519-1:多、高层建筑钢结构节点连接(次梁与主梁的简支螺栓连接;主梁的栓焊拼接)
- 图集编号
- 03SG519-1
- 图集名称
- 多、高层建筑钢结构节点连接(次梁与主梁的简支螺栓连接;主梁的栓焊拼接)
- 定价
- 46.00 元
- 开本
- 16 开
- 主编单位
- 中国建筑标准设计研究院
内容简介
目录
目录 | 1 |
---|---|
总说明 | 4 |
第一部分Q235H型钢梁简支螺栓连接的选用图表 | |
在H型钢主梁上的支承板选用图表(—)~(六) | 9 |
Q235H型钢梁、高200简支螺栓连接选用图表 | 15 |
Q235H型钢梁、高250简支螺栓连接选用图表 | 16 |
Q235H型钢梁、高300简支螺栓连接选用图表(—)、(二) | 17 |
Q235H型钢梁、高350;400简支螺栓连接选用图表(—) | 19 |
Q235H型钢梁、高350简支螺栓连接选用图表(二)、(三) | 20 |
Q235H型钢梁、高400简支螺栓连接选用图表(—)~(三) | 22 |
Q235H型钢梁、高450简支螺栓连接选用图表(—)、(二) | 25 |
Q235H型钢梁、高500简支螺栓连接选用图表(—)~(四) | 27 |
Q235H型钢梁、高600简支螺栓连接选用图表(—)~(四) | 31 |
Q235H型钢梁、高700简支螺栓连接选用图表(—)、(二) | 35 |
Q235H型钢梁、高800简支螺栓连接选用图表(—)、(二) | 37 |
第二部分Q345H型钢梁简支螺栓连接的选用图表 | |
Q345H型钢梁、高200简支螺栓连接选用图表 | 39 |
Q345H型钢梁、高250简支螺栓连接选用图表 | 40 |
Q345H型钢梁、高300简支螺栓连接选用图表(—)、(二) | 41 |
Q345H型钢梁、高350;400简支螺栓连接选用图表(—) | 43 |
Q345H型钢梁、高350简支螺栓连接选用图表(二)、(三) | 44 |
Q345H型钢梁、高400简支螺栓连接选用图表(—)~(三) | 46 |
Q345H型钢梁、高450简支螺栓连接选用图表(—)、(二) | 49 |
Q345H型钢梁、高500简支螺栓连接选用图表(—)~(四) | 51 |
Q345H型钢梁、高600简支螺栓连接选用图表(—)~(四) | 55 |
Q345H型钢梁、高700简支螺栓连接选用图表(—)、(二) | 59 |
Q345H型钢梁、高800简支螺栓连接选用图表(—)、(二) | 61 |
第三部分Q235H型钢梁在工地栓焊拼接的选用图表 | |
Q235H型钢梁、高250栓焊拼接选用图表(一)、(二) | 63 |
Q235H型钢梁、高300栓焊拼接选用图表(一)、(二) | 65 |
Q235H350x150/175/175x4.5x6/6/8钢梁栓焊拼接选用图表 | 67 |
Q235H350x150/175/200x6x8钢梁栓焊拼接选用图表 | 68 |
Q235H346x174x6x9钢梁栓焊拼接选用图表 | 69 |
0235H350x175x7xll钢梁栓焊拼接选用图表 | 70 |
Q235H400x150/200x4.5x8/9钢梁栓焊拼接选用图表 | 71 |
Q235H400x200x6x8钢梁栓焊拼接选用图表 | 72 |
Q235H400x200/250x6x10钢梁栓焊拼接选用图表 | 73 |
Q235H396x199x7xll钢梁栓焊拼接选用图表 | 74 |
Q235H400x200/250x8x12钢梁栓焊拼接选用图表 | 75 |
Q235H400x200x8x13钢梁栓焊拼接选用图表 | 76 |
Q235H400x200/250x8x16钢梁栓焊拼接选用图表 | 77 |
Q235H400x200/250x10x20钢梁栓焊拼接选用图表 | 78 |
Q235H446x199x8x12钢梁栓焊拼接选用图表 | 79 |
Q235H450x200x9x14钢梁栓焊拼接选用图表 | 80 |
Q235H450x250x8x12钢梁栓焊拼接选用图表 | 81 |
Q235H450x250x1Ox16钢梁栓焊拼接选用图表 | 82 |
Q235H450x250x10x20钢梁栓焊拼接选用图表 | 83 |
Q235H496x199x9x14钢梁栓焊拼接选用图表 | 84 |
Q235H500x200x1Oxl6钢梁栓焊拼接选用图表 | 85 |
Q235H506x201x11x19钢梁栓焊拼接选用图表 | 86 |
Q235H500x250x8x16钢梁栓焊拼接选用图表 | 87 |
Q235H500x250x10x20钢梁栓焊拼接选用图表 | 88 |
Q235H500x250x12x25钢梁栓焊拼接选用图表 | 89 |
Q235H482x300x11x15钢梁栓焊拼接选用图表 | 90 |
Q235H488x300x11x18钢梁栓焊拼接选用图表 | 91 |
Q235H596/600xl99/300x10x15/16钢梁栓焊拼接选用图表 | 92 |
Q235H600x200x11x17钢梁栓焊拼接选用图表 | 93 |
Q235H606x201x12x20钢梁栓焊拼接选用图表 | 94 |
Q235H600x300x10x20钢梁栓焊拼接选用图表 | 95 |
Q235H582/588x300x12x17/20钢梁栓焊拼接选用图表 | 96 |
Q235H600x300x12x25钢梁栓焊拼接选用图表 | 97 |
Q235H594x302x14x23钢梁栓焊拼接选用图表 | 98 |
Q235H700x300x10x20钢梁栓焊拼接选用图表 | 99 |
Q235H700x300x10x25钢梁栓焊拼接选用图表 | 100 |
Q235H700x300x12x30钢梁栓焊拼接选用图表 | 101 |
Q235H692/700x300x13x20/24钢梁栓焊拼接选用图表 | 102 |
Q235H800x300x12x20钢梁栓焊拼接选用图表 | 103 |
Q235H800x300x12x25钢梁栓焊拼接选用图表 | 104 |
Q235H800x300x12x30钢梁栓焊拼接选用图表 | 105 |
Q235H792/800x300x14x22/26钢梁栓焊拼接选用图表 | 106 |
Q235H890x299x15x23钢梁栓焊拼接选用图表 | 107 |
Q235H900x300x16x28钢梁栓焊拼接选用图表 | 108 |
Q235H912x302x18x34钢梁栓焊拼接选用图表 | 109 |
第四部分Q345H型钢梁在工地栓焊拼接的选用图表 | |
Q345H型钢梁、高250栓焊拼连选用图表(一)、(二) | 110 |
Q345H型钢梁、高300栓焊拼连选用图表(一)、(二) | 112 |
Q345H350x150/175x4.5x6/8钢梁栓焊拼接选用图表 | 114 |
Q345H350x150/175/200x6x8钢梁栓焊拼接选用图表 | 115 |
Q345H346x174x6x9钢梁栓焊拼接选用图表 | 116 |
Q345H350x175x7x11钢梁栓焊拼接选用图表 | 117 |
Q345H400x150/200x4.5x8/9钢梁栓焊拼接选用图表 | 118 |
Q345H400x200x6x8钢梁栓焊拼接选用图表 | 119 |
Q345H400x200/250x6x10钢梁栓焊拼接选用图表 | 120 |
Q345H396x199x7xll钢梁栓焊拼接选用图表 | 121 |
Q345H400x200/250x8x12钢梁栓焊拼接选用图表 | 122 |
Q345H400x200x8x13钢梁栓焊拼接选用图表 | 123 |
Q345H400x200/250x8x16钢梁栓焊拼接选用图表 | 124 |
Q345H400x200/250x10x20钢梁栓焊拼接选用图表 | 125 |
Q345H446x199x8x12钢梁栓焊拼接选用图表 | 126 |
Q345H450x200x9x14钢梁栓焊拼接选用图表 | 127 |
Q345H450x250x8x12钢梁栓焊拼接选用图表 | 128 |
Q345H450x250x10x16钢梁栓焊拼接选用图表 | 129 |
Q345H450x250x10x20钢梁栓焊拼接选用图表 | 130 |
Q345H496x199x9x14钢梁栓焊拼接选用图表 | 131 |
Q345H500x200xl0x16钢梁栓焊拼接选用图表 | 132 |
Q345H506x201x11x19钢梁栓焊拼接选用图表 | 133 |
Q345H500x250x8x16钢梁栓焊拼接选用图表 | 134 |
Q345H500x250x10x20钢粟栓焊拼接选用图表 | 135 |
Q345H500x250x12x25钢梁栓焊拼接选用图表 | 136 |
Q345H482x300x11x15钢梁栓焊拼接选用图表 | 137 |
Q345H488x300x11x18钢梁栓焊拼接选用图表 | 138 |
Q345H596/600x199/300x10x15/16钢梁栓焊拼接选用图表 | 139 |
Q345H600x200x11x17钢梁栓焊拼接选用图表 | 140 |
Q345H606x201x12x20钢梁栓焊拼接选用图表 | 141 |
Q345H600x300x10x20钢梁栓焊拼接选用图表 | 142 |
Q345H582/588x300x12x17/20钢梁栓焊拼接选用图表 | 143 |
Q345H600x300x12x25钢梁栓焊拼接选用图表 | 144 |
Q345H594x302x14x23钢梁栓焊拼接选用图表 | 145 |
Q345H700x300xlOx20钢梁栓焊拼接选用图表 | 146 |
Q345H700x300x10x25钢梁栓焊拼接选用图表 | 147 |
Q345H700x300x12x30钢梁栓焊拼接选用图表 | 148 |
Q345H692/700x300x13x20/24钢梁栓焊拼接选用图表 | 149 |
Q345H800x300x12x20钢梁栓焊拼接选用图表 | 150 |
Q345H800x300x12x25钢梁栓焊拼接选用图表 | 151 |
Q345H800x300x12x30钢梁栓焊拼接选用图表 | 152 |
Q345H792/800x300x14x22/26钢梁栓焊拼接选用图表 | 153 |
Q345H890x299x15x23钢梁栓焊拼接选用图表 | 154 |
Q345H900x300x16x28钢梁栓焊拼接选用图表 | 155 |
Q345H912x302x18x34钢梁栓焊拼接选用图表 | 156 |
第五部分附录 | |
附录A次梁与主梁(或与柱)连接的计算假定及计算公式 | 157 |

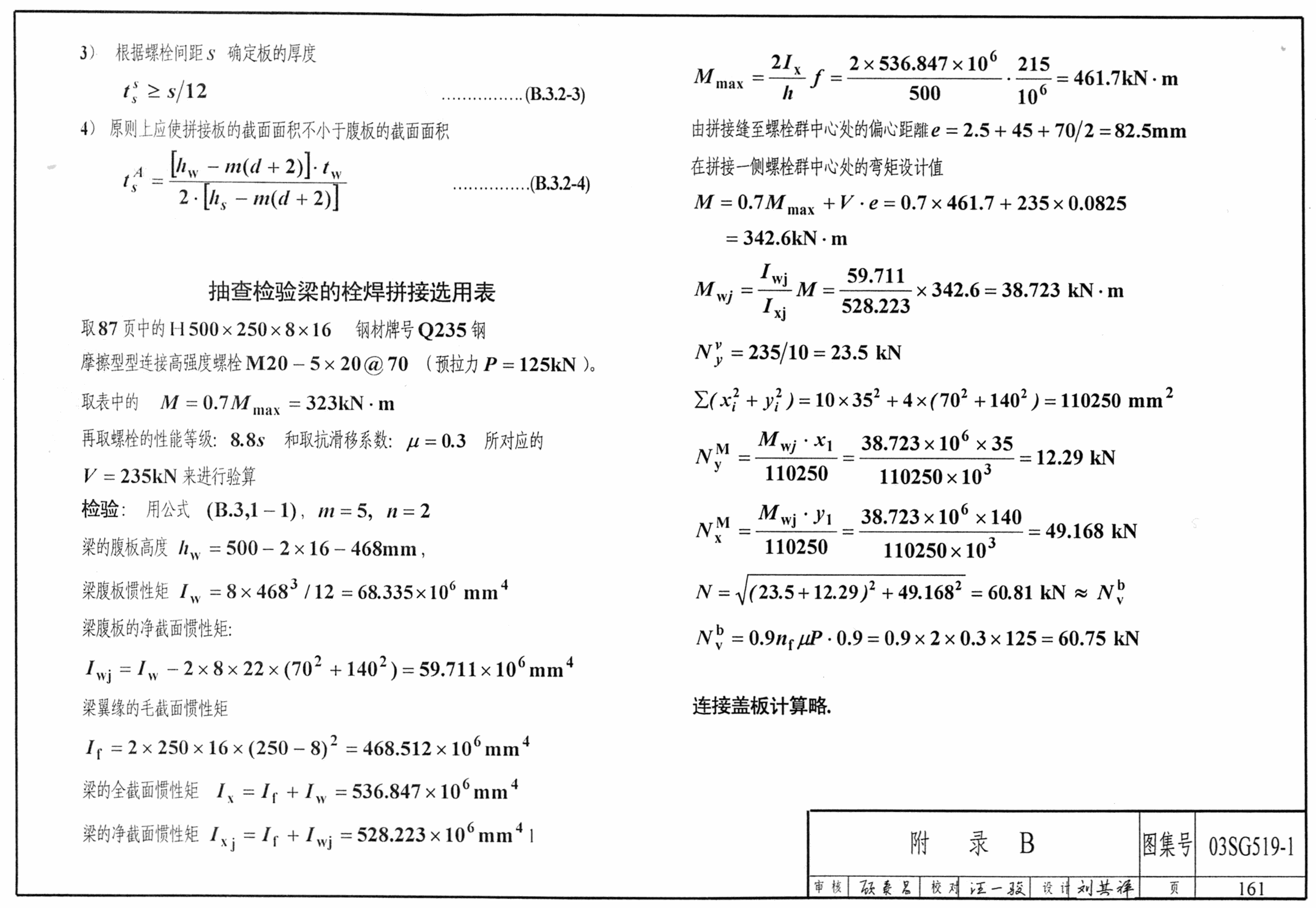

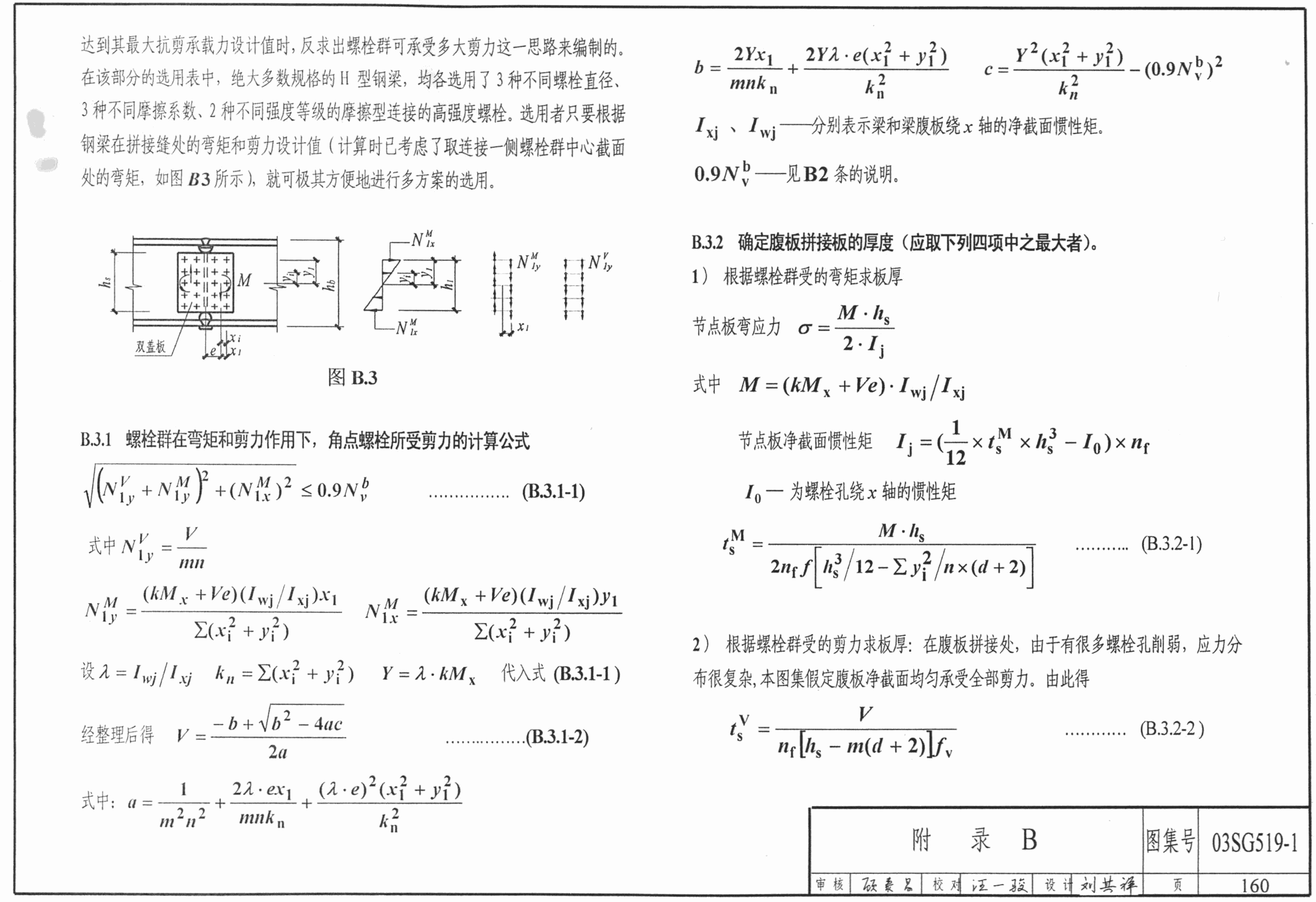

附录B钢梁翼缘用焊接腹板用高强度螺栓摩擦型拼接的计算假定及计算公式 | 159 |
附录CH型钢截面代号一览表 | 162 |
